Solidworks

Re: Solidworks

Сообщение Pirate » 21 сен 2010, 21:09

если потянуть за центр, то круг смещается по плоскости на которой он нарисован, если потянуть за край то меняет свой диаметр.
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Solidworks

Сообщение Grem » 21 сен 2010, 21:39

жмете Вытянутая бобрышка(либо как там ее звать), потом жмете на круг, выбираете в какую сторону вытягивать и затем пишете на сколько мм вытягивать.
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1530
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия
прог. языки: Java, C

Re: Solidworks

Сообщение Duhas » 23 сен 2010, 07:17

бобрышка :lol: :ROFL: :crazy:
ищу смайл (ябобрег) ))

бобышкой ее зовут ) а в остальном все верно )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Solidworks

Сообщение EdGull » 07 окт 2010, 13:48

Видео урок "Развертка листового металла" или в нашем случае оргстекла ;)

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Solidworks

Сообщение normard » 11 ноя 2010, 00:05

Здравствуйте нужна помощ по нарисовнаию гусениц.
Хочу нарисовать гусеницы от Tamiya, но как то не знаю с чего начать, пытался найти что то в гугле но увы не чего так и не нашел :(
normard

Сообщения: 11
Зарегистрирован: 11 сен 2009, 12:29
Откуда: Yerevan

Re: Solidworks

Сообщение =DeaD= » 11 ноя 2010, 00:07

Я конечно извиняюсь, но зачем вам в нём рисовать гусеницы от тамии? :)

Всё-таки SolidWorks это инструмент твердотелого моделирования, бусы в нём конечно теоретически можно моделировать, а вот нужно ли?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Solidworks

Сообщение normard » 11 ноя 2010, 21:09

по правде сказать хотел нарисовать будушего робота в солиде, нарисовал все осталось гусеницы
может кто советом поможет?
normard

Сообщения: 11
Зарегистрирован: 11 сен 2009, 12:29
Откуда: Yerevan

Re: Solidworks

Сообщение crystalbit » 11 ноя 2010, 21:29

normard писал(а):по правде сказать хотел нарисовать будушего робота в солиде, нарисовал все осталось гусеницы
может кто советом поможет?

определись лучше с целью - если прикинуть размеры, посмотреть траектории или что-нибудь подобное (в общем, как один из этапов расчёта и просчёта), то гусеницы вряд ли нужны, достаточно сделать что-нибудь упрощённое.
а если как произведение искусства - робота мало, нужно ещё и модель - то флаг в руки. Скорее всего сначала нужно полотно сделать, потом связи с шестерёнками какие-то накладывать. Честно говоря, не очень представляю, работал только в компасе и инвенторе, и до гусениц не доходило =)

да, вот гугл предлагат, мб поможет - http://fsapr2000.ru/index.php?showtopic ... 0&p=135813
Аватара пользователя
crystalbit

Сообщения: 48
Зарегистрирован: 23 окт 2010, 00:07
Откуда: СПб
прог. языки: delphi, php, C
ФИО: Дмитрий

Re: Solidworks

Сообщение normard » 11 ноя 2010, 22:09

Спасибо, цель полностью получить изображение будушего робота, нужно представитьельный вид.
Нужно чтобы покозать спонсорам, так что от ида многое зависит, вот поэтому и решил чертить все.
normard

Сообщения: 11
Зарегистрирован: 11 сен 2009, 12:29
Откуда: Yerevan

Re: Solidworks

Сообщение =DeaD= » 11 ноя 2010, 22:24

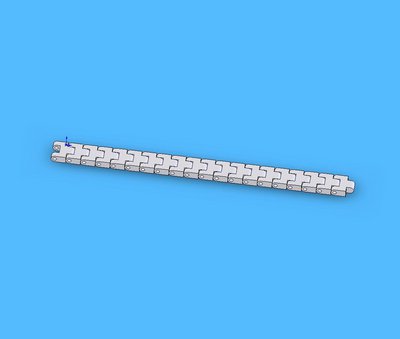

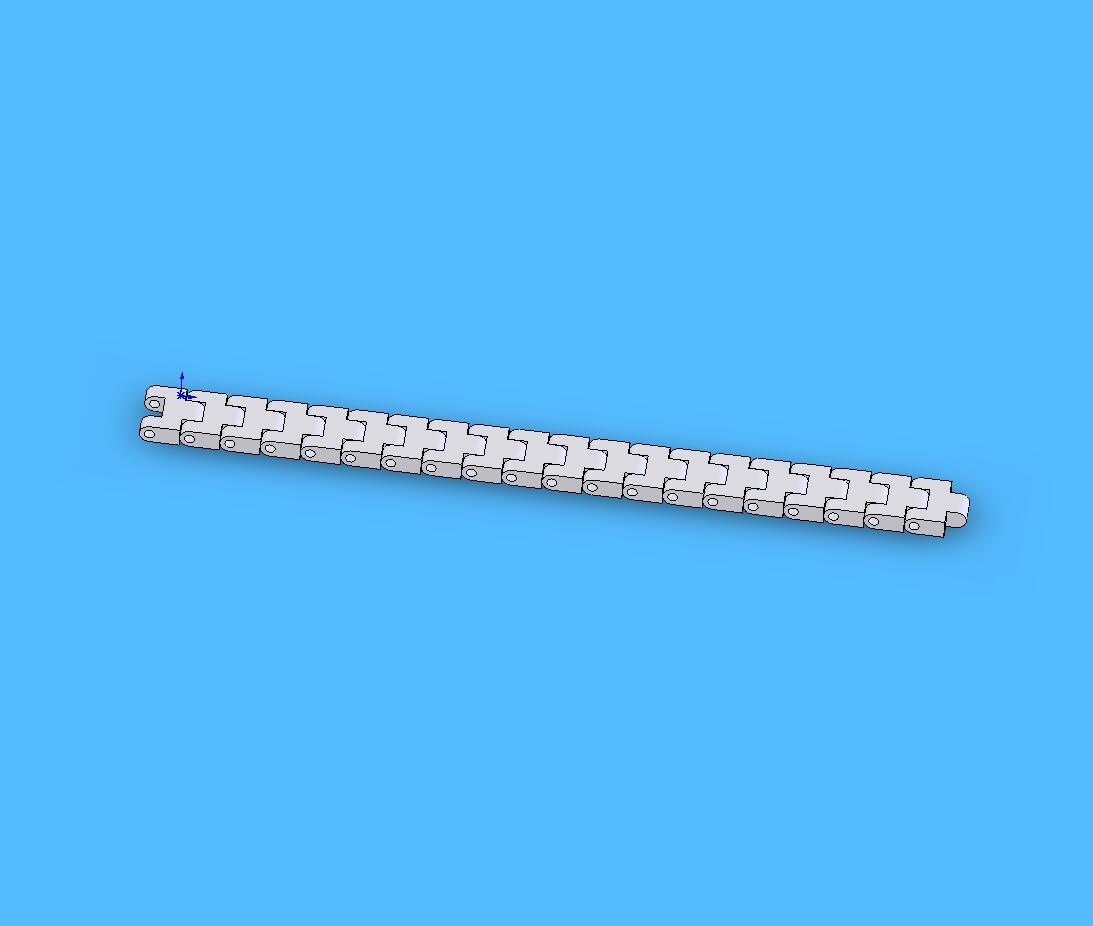

За 5 минут рисуется прямой участок - делаете 1 звено, затем линейным массивом делаете из него нужное количество.

Сделайте нужное количество прямых участков, добейте их отдельными звеньями и совместите всё это добро в сборке "гусеница целиком".
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Solidworks

Сообщение normard » 11 ноя 2010, 23:19

Спасибо большое. одно звено я то нарисую и в цепь их совмешу а как с этой "линейкой" потом кружок сделать и нацепить на колоса, вот это не предстовляю.
normard

Сообщения: 11
Зарегистрирован: 11 сен 2009, 12:29
Откуда: Yerevan

Re: Solidworks

Сообщение =DeaD= » 11 ноя 2010, 23:35

ручками, связи прописать и вперед :) вам же красоту надо, а за неё придется платить :pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Solidworks

Сообщение Aseris » 13 ноя 2010, 01:23

В процесе поиска как сделать ременную передачу видимой в солиде 2011 наткнулс на нтересный сайт, може гусеницу както похоже на их примеры сделать http://www.mikejwilson.com/solidworks/solidworks_files.htm


Никто не встречался с глюком когда делается связка типа ремень, и при попытке создать его Part, солид ругается что не может открыть файл и посылает к разработчкам... после этого остается скетч передачи, и там же лежит деталь пояса состоящая из одного скетча... который, при перемещениях деталей к которым прицеплена передача, остается на месте создания связки..??

Добавлено спустя 9 минут 33 секунды:
Мнда ... печально.. ручками дорисовал деталь, и свое положенное положение она занимает только после ребилда... :cry:
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Solidworks

Сообщение flyroman » 23 ноя 2010, 00:56

ребят, а в солиде можно проверить жесткость, прочночть детали?

если можно, укажите пожалуйста на урок...
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Solidworks

Сообщение =DeaD= » 23 ноя 2010, 08:36

Это вроде подсистема COSMOS раньше была, сейчас не знаю. Искать по этому слову.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов
