Сообщение EdGull » 22 ноя 2008, 18:48

Здесь обсуждаем исключительно практику применения сабжа!

как сделать вырез в боковине цилиндра? требует плоскость, а ее то и нет... :pardon:

< avr123 добавил > Video видео уроки по SolidWorks
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Solidworks

Сообщение frig » 22 ноя 2008, 19:09

как сделать вырез в боковине цилиндра?


если у тебя просто секторный вырез - выдавить из образующей, а если нет - то объясняй какой вырез. хоть картошку, чтоли разреж нужным образом и выложи фотку :D
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Solidworks

Сообщение EdGull » 22 ноя 2008, 20:31

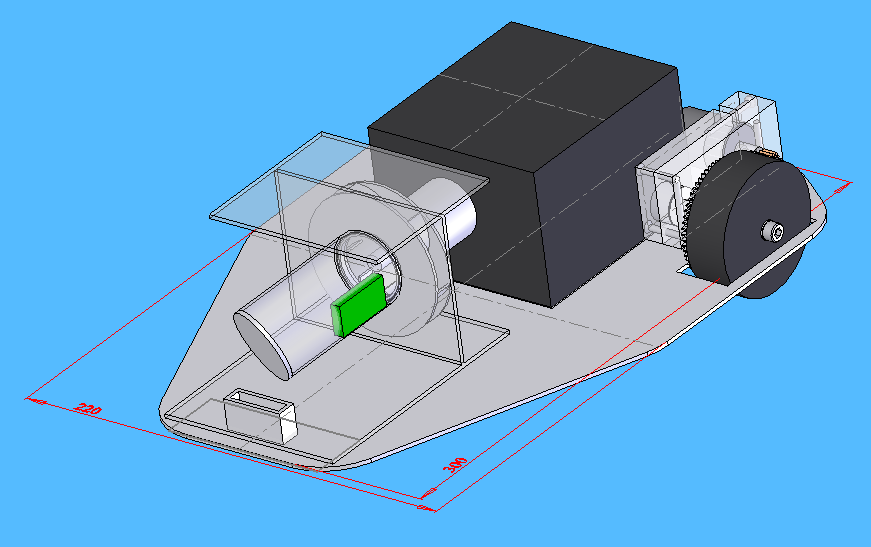

на месте зеленного прямоугольника нужно сделать дырку



Добавлено спустя 1 час 5 минут 34 секунды:
а пока все думают, назрел следующий вопрос... :D

как можно разделить (разрезать) одну готовую деталь на несколько?
уж больно много заново в разных деталях рисовать заново... :oops:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Solidworks

Сообщение avr123.nm.ru » 22 ноя 2008, 20:36

Посмотри Video видео уроки по SolidWorks
может есть то что тебе нужно в video примерах - http://www.youtube.com/watch?v=6i6BGdZG7fc
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Solidworks

Сообщение EdGull » 22 ноя 2008, 20:52

смотреть все подряд видеоуроки или какой-то конкретно?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Solidworks

Сообщение AlexCH » 23 ноя 2008, 13:22

>>на месте зеленного прямоугольника нужно сделать дырку
>>требует плоскость, а ее то и нет...
Нужно добавить новую плоскость, относительно какой-либо имеющейся, а лучше относительно стандартных трех.
(вставка - справочная геометрия - плоскость)
Затем делать вырез.

а вообще в солиде великолепный хелп на русском языке.

upd:
>>как можно разделить (разрезать) одну готовую деталь на несколько?
Вставка - элементы - разделить
AlexCH

Сообщения: 50
Зарегистрирован: 12 мар 2007, 23:15
Откуда: Иркутск

Re: Solidworks

Сообщение =DeaD= » 23 ноя 2008, 19:00

Еще можно сделать деталь, которая будет вырезом и вычесть одно тело из другого.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24125
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Solidworks

Сообщение TomaT » 24 ноя 2008, 10:16

EdGull писал(а):как можно разделить (разрезать) одну готовую деталь на несколько?
уж больно много заново в разных деталях рисовать заново... :oops:


Вот тут видимо "Солид" и славится тем, что сначала думать надо, а уж потом делать. Иначе, все с нуля... Если кто по другому думает поделитесь, как обошли...
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: Solidworks

Сообщение =DeaD= » 24 ноя 2008, 10:58

EdGull писал(а):как можно разделить (разрезать) одну готовую деталь на несколько?
уж больно много заново в разных деталях рисовать заново... :oops:

А если снять копию с файлика детали и в копии сделать чего надо? Резать то зачем?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24125
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Solidworks

Сообщение AlexCH » 24 ноя 2008, 11:53

=DeaD= писал(а):А если снять копию с файлика детали и в копии сделать чего надо? Резать то зачем?

Можно и так.
Можно снять копию первоначального эскиза, вставить в новую деталь, и там сделать что надо.
Вариантов решения может быть несколько, этим и хорош солид, что в каждом случае можно поступить так, как удобнее и быстрее.
Также деталь может иметь несколько отдельных конфигураций, но это сложнее.

Если проектируется несколько деталей (похожих или основанных на общей базе), я обычно сохраняю копии на различных этапах проектирования. Затем каждая деталь "доделывается" из промежуточного состояния.

Если при проектировании решено что деталь будет не цельная, а например из половин, (а деталь уже сделана цельной) то разумный выход именно разрезать ее.
AlexCH

Сообщения: 50
Зарегистрирован: 12 мар 2007, 23:15
Откуда: Иркутск

Re: Solidworks

Сообщение Tracer » 25 ноя 2008, 12:44

Что за проблема?
В Солиде можно хоть соломкой нарзать и сохранить каждую часть в отдельный файл.
Но по УМУ проектируют детали а потом из них собирают изделие в сборке. Там и динамику посмотреть можно

PS Могу скинуть руководство и уроки по Солиду в PDF(ру)
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков

Re: Solidworks

Сообщение EdGull » 25 ноя 2008, 12:59

если там доходчиво описано как нарезать, скидывай
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Solidworks

Сообщение Tracer » 25 ноя 2008, 14:05

EdGull писал(а):если там доходчиво описано как нарезать, скидывай

Я по этим докам учился
http://rapidshare.com/files/167195451/S ... a.rar.html
http://rapidshare.com/files/167195454/S ... a.rar.html
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков

Re: Solidworks

Сообщение Digit » 25 ноя 2008, 16:22

Это что, две ПДФки на 115 и 35 метров?! :o
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Solidworks

Сообщение AlexCH » 25 ноя 2008, 19:31

EdGull писал(а):если там доходчиво описано как нарезать, скидывай


если надо, могу помочь например в асе, 136715608.
какой версией пользуешься, и на каком языке?
AlexCH

Сообщения: 50
Зарегистрирован: 12 мар 2007, 23:15
Откуда: Иркутск
