EAGLE

Re: EAGLE

Сообщение Michael_K » 21 дек 2009, 14:39

Ну перетащите надписи, как вам хочется...
Скройте какие не надо...
В чем проблема-то?
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: EAGLE

Сообщение rig » 21 дек 2009, 22:51

повторяю хочется сгрупировать резисторы по одинаковым параметрам.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: EAGLE

Сообщение blindman » 22 дек 2009, 02:01

- Как стать миллионером за 7 дней, если ты инженер?
- Никак.

Команда SMASH - отделяет надписи (имя/номинал) от символа элемента. Судя по рисунку, это уже сделано. Потом просто удалить текстовые элементы, которые не нужно показывать. А потом просто текст написать на схеме "R17-R24 180". Только так.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: EAGLE

Сообщение rig » 22 дек 2009, 12:10

в общем с этим я смирился.

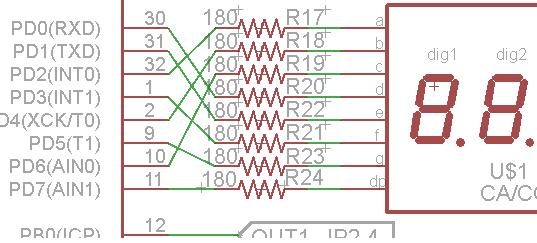

другой вопрос по тойже картинке, слева у меня порт МК меги8, ножки к LED индикатору соединял как придется, теперь раскидывая детали по плате есть много перекрещивающихся проводников.

Как грамотно поменять ноги местами?, команда PINSWAP тут не проходит, в МК ножки в 0 слое, тоесть перестановке не подлежат.

Придется править библиотеку или есть дргой способ кроме как переразводить ноги вручную?
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: EAGLE

Сообщение Michael_K » 22 дек 2009, 13:27

придется. нету.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: EAGLE

Сообщение rig » 22 дек 2009, 13:44

поправил библиотеку, вот что получилось
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: EAGLE

Сообщение EdGull » 26 дек 2009, 16:22

как сохранить в Eagle разведенную печатную плату в формате .cmp ?
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: EAGLE

Сообщение blindman » 26 дек 2009, 16:27

Настроить CAM processor, чтобы сохранял гербер в файлы с расширением CMP? Не думаю что там какой-то особый формат предполагается, обычный гербер скорее всего
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: EAGLE

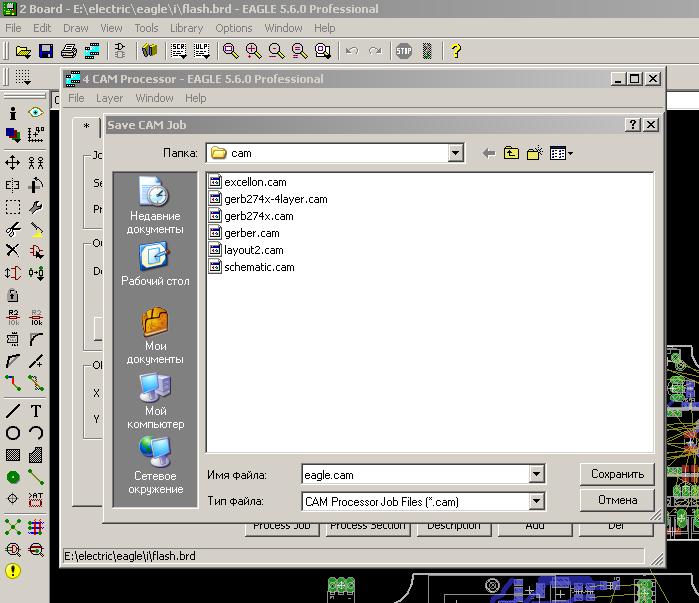

Сообщение rig » 26 дек 2009, 16:33

открыл плату
выбрал САМ процесс
нажал сохранить работу


Добавлено спустя 1 минуту 11 секунд:
только я еще не понимаю что это такое :crazy:
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: EAGLE

Сообщение Michael_K » 26 дек 2009, 16:59

выбрал САМ процесс
нажал сохранить работу

Это вообще мимо.

EdGull, вам гербер нужен?

Если да, тогда зайти в кам-процессор.
"файл", "опен джоб", выбрать gerber-274x.cam

появятся куча вкладок.

Внизу кнопка "процесс джоб". Давите на нее.
Она вам сделает кучу герберов (для каждого слоя свой)
среди них будет и cmp.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: EAGLE

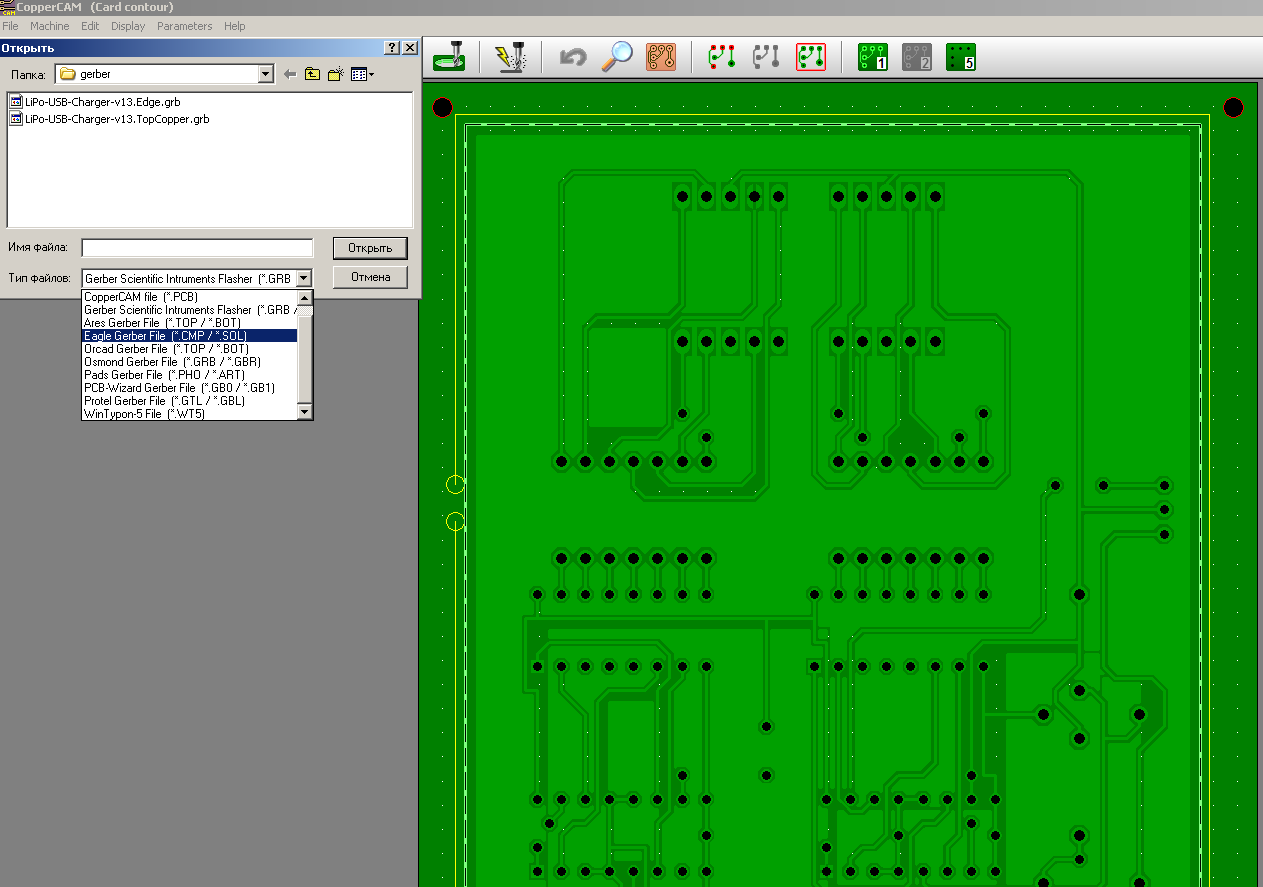

Сообщение EdGull » 26 дек 2009, 18:16

да гербер.
да, выбрал как в вике написано gerber-274x.cam и всё вродще получилось
так что пошел дальше с coppercam разбираться
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: EAGLE

Сообщение blindman » 18 янв 2010, 10:54

Вышел Eagle 5.7
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: EAGLE

Сообщение Michael_K » 18 янв 2010, 15:12

А кряк к нему тоже вышел? :oops:
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: EAGLE

Сообщение =DeaD= » 18 янв 2010, 15:15

А нафига? :) Нам в проекте OR хватает, или требуется материнки разводить? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: EAGLE

Сообщение Michael_K » 18 янв 2010, 15:33

или требуется материнки разводить? :)

Требуется :(
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
