Объясните поподробнее плиз, что у вас за проблемы с "дырками" ?

У меня отверстия компонентов великоваты получаются при печати сразу из EAGLE так как они похоже сделаны в расчете на металлизацию. И вокруг них очень мало металла. Поэтому я перед печатью корректирую плату под ЛУТ - уменьшаю отверстия и иногда правлю чуток дорожки и т.п. Платы я делаю редко и меня это не напрягает.

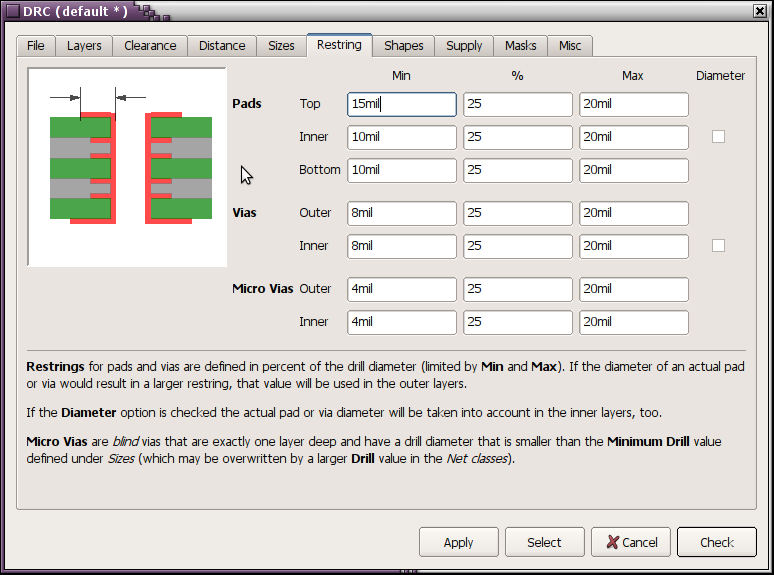

Отверстия рисуются в точности такими, как заданы при создании компонентов. Размер контактных площадок можно регулировать в диалоге DRC

что такое mil
это оно: 1 mm= 40 mil ??

By default the maximum zoom factor is limited in such a way that an area of 1mm (about 40mil) in diameter will be shown using the full editor window

mil - тысячная часть дюйма
1mm = 39,37007874 mil

Раскопал (наконец-то) способ правильной наметки отверстий в Eagle!

Меня всегда расстраивало отсутствие в Eagle возможности задать диаметр сразу всех отверстий на плате, а именно, задать его маленьким (0,3 - 0,4 мм), чтобы получить некое подобие кернения. Как и положено, совершенно случайно в стандартном комплекте был обнаружен ULP-скрипт, как раз предназначенный для облегчения жизни при ручном сверлении. И название у него соответствующее - drill-aid.ulp

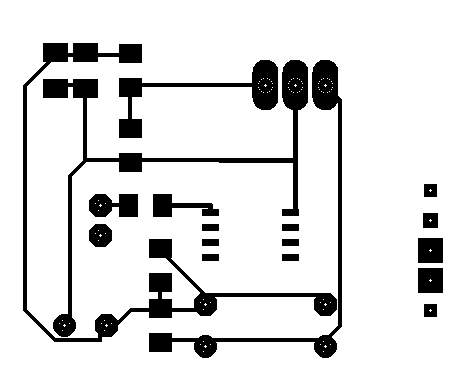

импортировал картинкой из игла, вокруг отверстий какието пустоты, распечатал на бумаге все отлично, дефектов нет!


Добавлено спустя 1 минуту 46 секунд:
создается слой 116, в нем измененные отверстия. чтоб его потом удалить нужно слой почистить, или просто отключить видимость.

Добавлено спустя 39 минут 11 секунд:
вот еще

Проектная библиотека
Для создания библиотеки содержащей все используемые в проекте компоненты воспользуйтесь готовым скриптом идущим в поставке eagle: ulp/exp-project-lbr.ulp.
Запустите его, ответьте на предложенные вопросы, радуйтесь жизни.
P.S.: Удобно таскать компоненты из чужих проектов

я правда еще не пробовал

Вопрос по уже полученным из Игл файлам Гербер.
Просматриваю с помощью ViewMate, все слои кроме Сверления без вопросов а вот сверление ...
1. На поле Два вида объектов это кругляшки перечеркнутые и крестики ...
2. Все кругляшки одинакового размера ... а отверстия на месте которых они нарисованы разного.

Соответственно все нормально, или я что косячу?
Файл со сверловкой прикладываю.
Упс ... *.grb запрещены, переименовал в *.txt

Версия игл?
Я обычно делаю сверловку в экселоне.
В вашем файле описано единственное сверло... ОЧЕНЬ тоненькое,
похоже рэк не подцепился...

Добавлено спустя 8 минут 1 секунду:
Блин, да у вас это вообще не сверловка - это картинка с кружочками и крестиками,
нарисованная вот этим "очень тоненьким" пером.

Выберите для слоев holes и drills
либо Excellon либо GBRDRL (как-то так, точно не помню)
Не забудьте рэк задать (в новых версиях игл сам генерит, в старых ULP-шка какая-то была)

Версия последняя 5.6.0.
to Michael_K: Спасибо!!! Вроде разабрался!!!
Я делал файлы по инструкции с нашей Wiki - [[Подготовка сделанной в EAGLE печатной платы к производству]]
И не внимательно
Взял для файла сверловки GERBER_274X а не EXELLON!!!

Выделил комментарий о файле сверловки, надеюсь, так заметнее будет

Сделал заново.

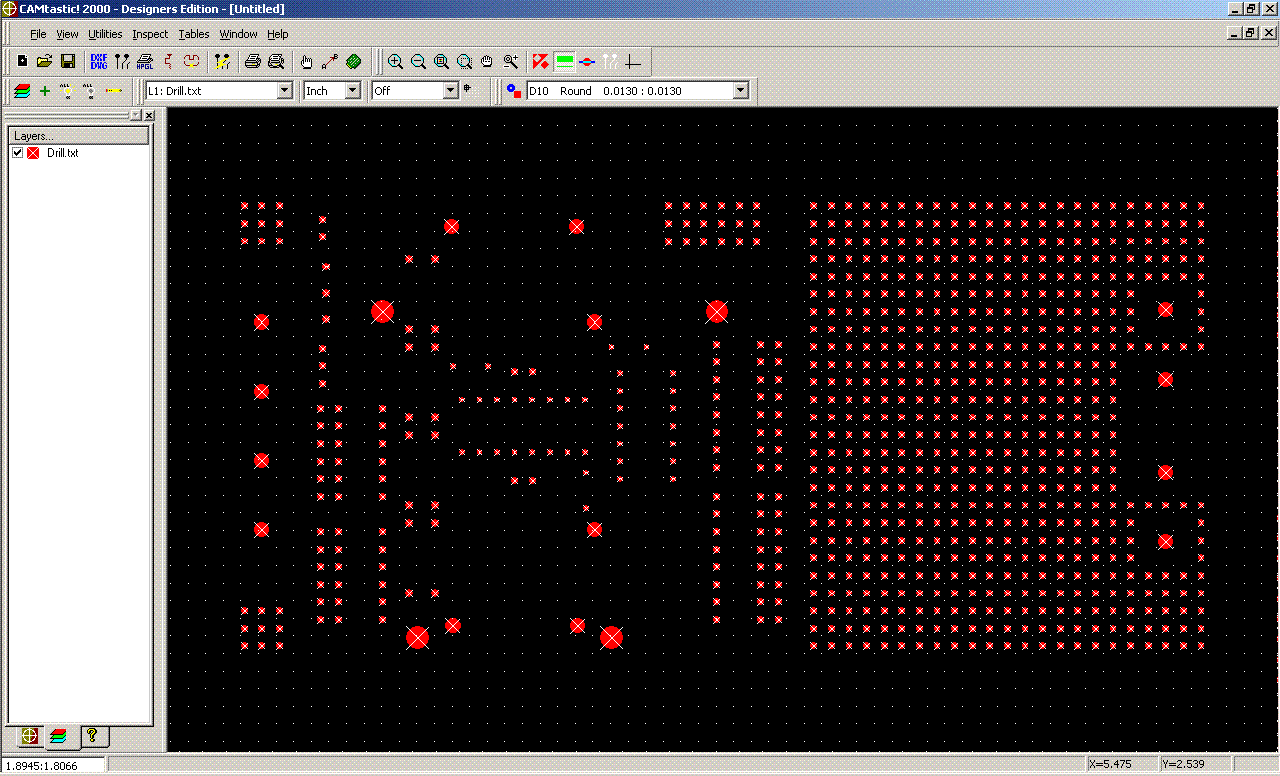

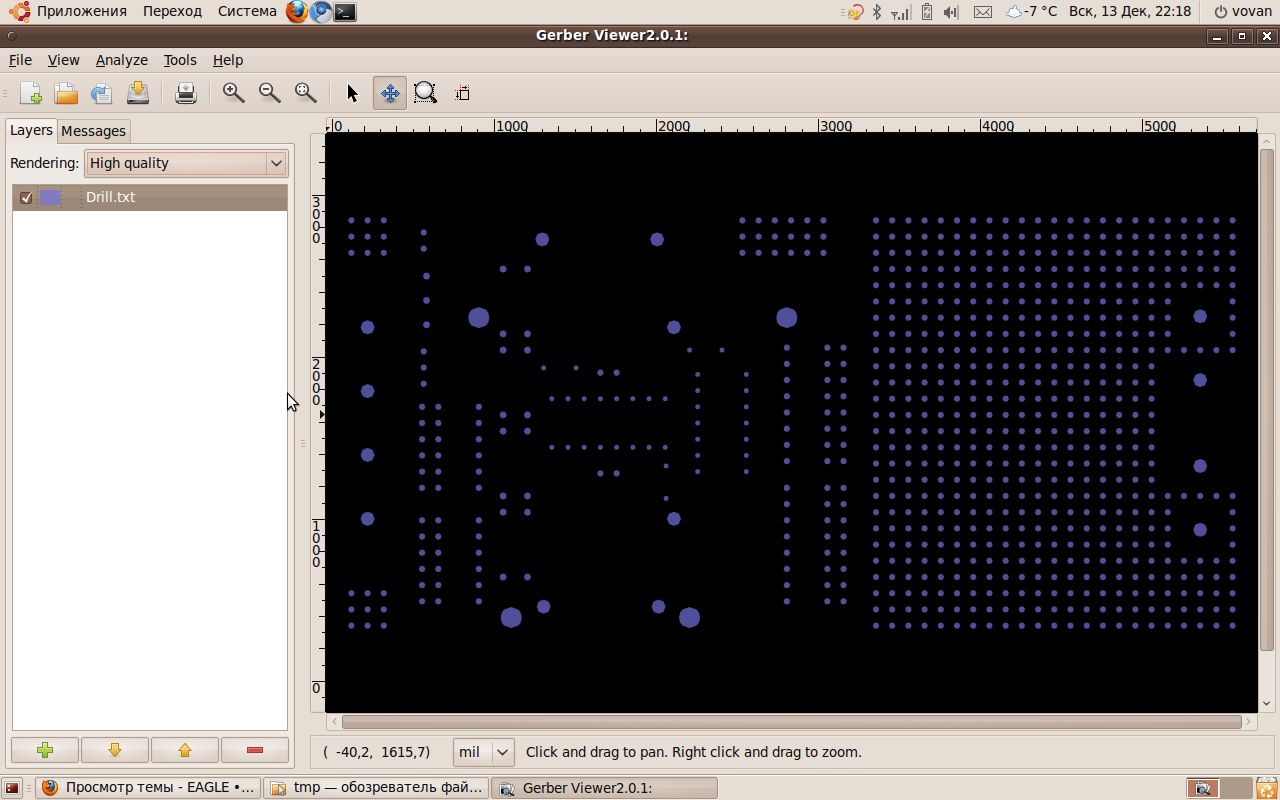

Получены результат сверловки просматриваю с помощью ViewMate, там как то все не очень похоже на правду.
Есть подозрение, что нужно другой программой смотреть. Или я опять все неправильно сделал
Прилагаю файл сверловки.

Почему, вроде все в порядке...

Все нормально.
При импорте этого файла надо установить параметры
Формат чисел 2.4
Leading zero suppression

Вам же игл должен был сгенерять файлик с описанием формата - там все написано

Спасибо, значит программа глюкавит. Но лучше пере-бдеть чем недо-бдеть )))

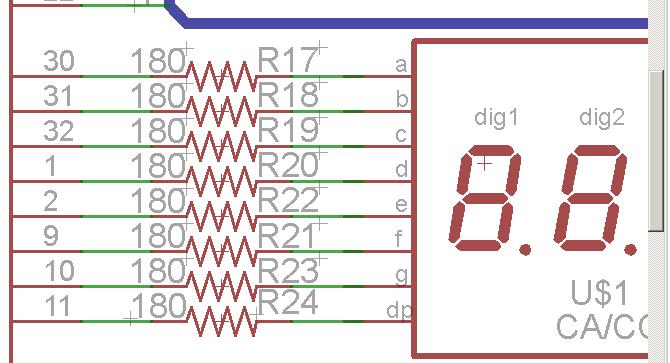

можно ли в игле сгрупировать резисторы и тп. к примеру есть ряд одинаковых резисторов с одинаковыми параметрами, можно ли над верхним написать что то подобное R17-R24 180 и скрыть остальные ?
