Схема ClearDroid (разработка)

Схема ClearDroid (разработка)

Сообщение EdGull » 18 окт 2010, 09:08

Всё не по теме будет удаляться без предупреждений.

Общее описание.
Необходимо за деньги нарисовать, развести (в Eagle) и сдать в производство (например в Резонит) печатную плату для робота ClearDroid.

Функционал робота ClearDroid
- Уборка жилых помещений с помощью двух щеток и пылесоса
- Ориентирование по энкодерам и линии
- Автоматический поиск и заход на зарядку
- Управление и самоперепрограммирование по радиоканалу RoboRF
- Передача по 433МГц изображения видеокамеры на телевизор
- Возможность обработки данных с видеокамеры по методу Michael_K
- Управление минимум 4 сервами
- Вывод справочной информации на ЖКИ

Сообщение в стадии доработки

Текущая схема

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 19 окт 2010, 00:47

galex1981 писал(а):Какой разъем видеовхода ставить будем (по схеме Michael_K)?

3 пиновый 2.54мм
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 19 окт 2010, 00:53

Так: первый пин - это видео данные
второй - общий
а третий?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 19 окт 2010, 00:57

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 19 окт 2010, 00:58

Ок понял
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 19 окт 2010, 00:59

первый земля, потом +5В (завтра уточню), потом видео
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 19 окт 2010, 01:26

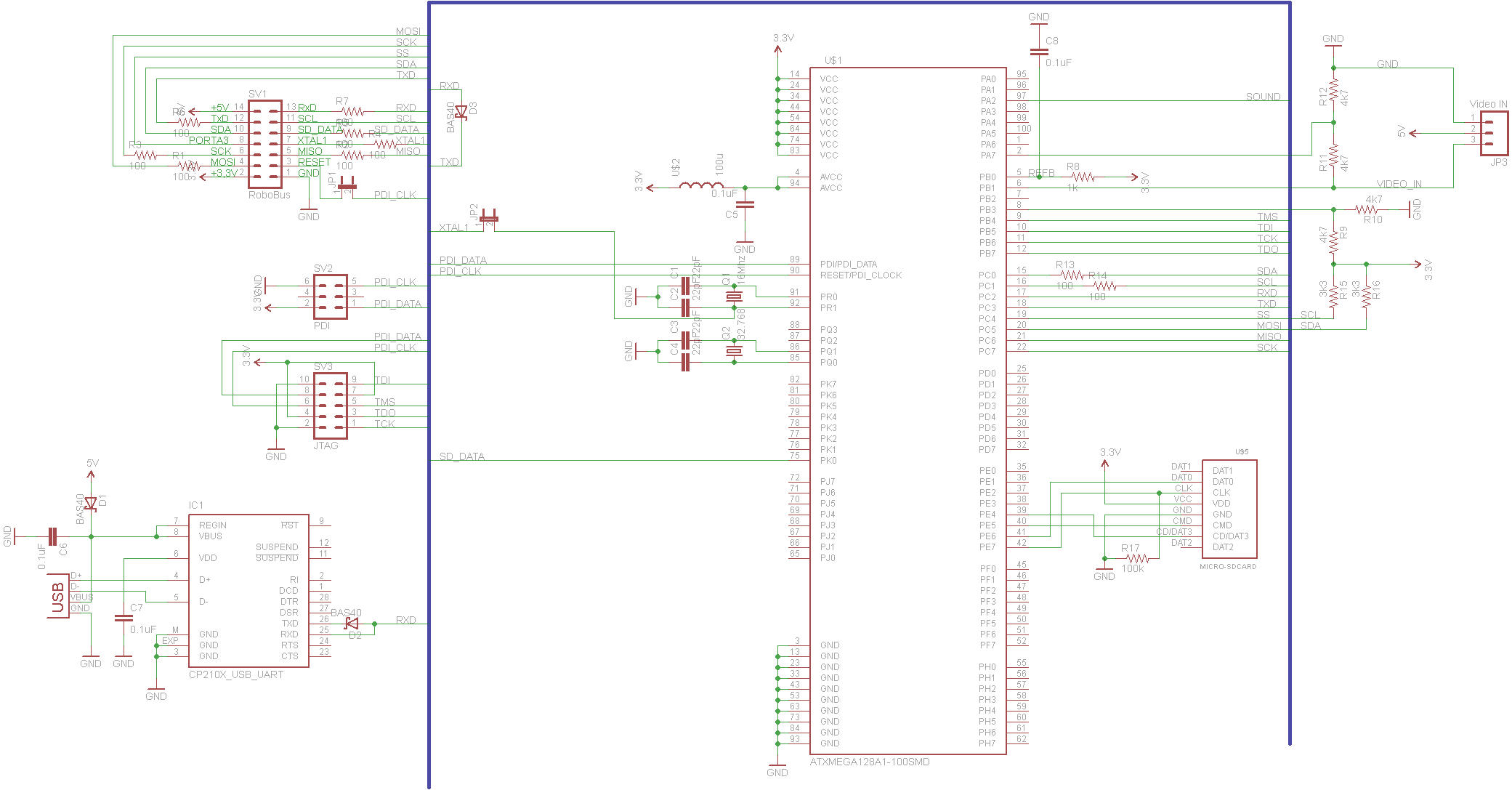

В общем на данный момент готово:
-Обвязка МК
-Уарт
-Интерфейсы I2C, SPI
-Подключена SD карта
-Делители видеовхода
Вложения
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 19 окт 2010, 07:59

может еще добавим VS1011 ?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 19 окт 2010, 08:13

Если надо, то добавим :)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 19 окт 2010, 08:19

кстати, теперь microSD будет на разъемчике
я 1000шт. купил, как приедут, я тебе размеры дам
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 19 окт 2010, 08:28

Ладно, пока я оставлю какой нашел, потом переделаю
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 19 окт 2010, 16:12

По CC2500 есть пара вопросов:
1) Оставлять старую антену (контур на плате)
2) Какой разъем ставить для внешней антены
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 19 окт 2010, 16:29

1. старая антенна не нужна
2. разъем не нужен, антенна просто кусок проволоки, будет тупо запаиваться в плату
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 19 окт 2010, 16:35

Значит лепестки сделаю чтоб припаятьт к плате можно было.
Еще вопрос: корпус какой у VS1011
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 19 окт 2010, 16:40

корпус LQFP-48
VS1011E.pdf
(464.58 КиБ) Скачиваний: 0


Добавлено спустя 1 минуту 30 секунд:
какие еще лепестки?
там же у разных типов антенн разная обвязка
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 19 окт 2010, 16:51

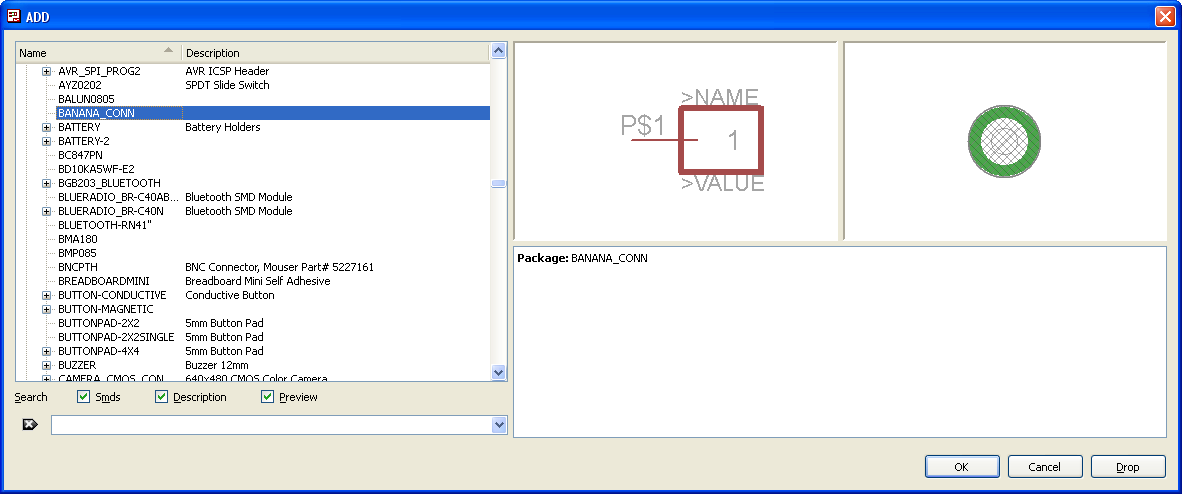

Например такой:

Добавлено спустя 2 минуты 5 секунд:
Для динамиков какой разъем будем ставить?
Вложения
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
