Re: Механика пылесоса МиниБот-ПРО

Сообщение nest » 25 ноя 2008, 21:16

EdGull писал(а):
frig писал(а):а мотор поставить в резервуаре

эт как?


вниз моторчиком в пылесборнике в цилиндре, вверх пропеллером.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: Механика пылесоса МиниБот-ПРО

Сообщение EdGull » 25 ноя 2008, 21:27

ну эт я понял, я не понял как оно тогда сосать будет?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Механика пылесоса МиниБот-ПРО

Сообщение frig » 25 ноя 2008, 21:32

ну эт я понял, я не понял как оно тогда сосать будет?


а точно также. исправно и старательно :D только забор воздуха будет со стороны мотора, а не с другой стороны крыльчатки. ось надо сделать несколько длиннее, такая штуковина будет просто создавать разряжение в резервуаре.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Механика пылесоса МиниБот-ПРО

Сообщение EdGull » 25 ноя 2008, 21:34

ну нету у меня объемного мышления, тупой я... :pardon:
пока не увижу, не дойдет до меня.

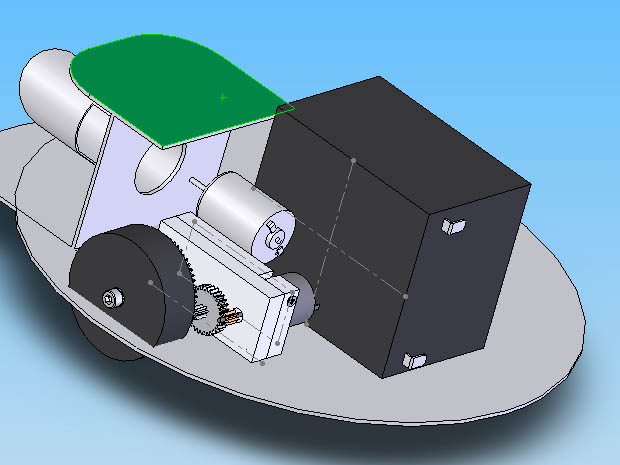

а так как я нарисовал сделано во всех пылесосах...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Механика пылесоса МиниБот-ПРО

Сообщение frig » 25 ноя 2008, 21:40

млин. ну поцепи к крыльчатке мотор с другой стороны. так чтобы он был в резервуаре. саму крыльчатку не трогай.

резервуар можно сделать диаметром как платформа и там где она больше аккумулятора - несколько притопить. выиграешь дополнительный объем резервуара, скомпенсируешь то, что схавает мотор. а в остальное пространство - аккумуляторов напхать до заполнения.

Добавлено спустя 3 минуты 5 секунд:
с такой компоновной впору бы моторчик помощнее искать, и крыльчатку тогда можно сделать больше в диаметре.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Механика пылесоса МиниБот-ПРО

Сообщение EdGull » 25 ноя 2008, 21:54

а как тогда оно будет сосать если там перед крыльчаткой движок будет?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Механика пылесоса МиниБот-ПРО

Сообщение frig » 25 ноя 2008, 22:02

а как тогда оно будет сосать если там перед крыльчаткой движок будет?

ось надо сделать несколько длиннее
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Механика пылесоса МиниБот-ПРО

Сообщение EdGull » 25 ноя 2008, 22:08

а "герметизировать" щели не прийдется?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Механика пылесоса МиниБот-ПРО

Сообщение frig » 25 ноя 2008, 22:28

а "герметизировать" щели не прийдется?

какие щели? там где ось будет входить в корпус - надо будет резиночку воткнуть, но по сравнению с тем, какие потери будут на крышке - это мелочи.

Добавлено спустя 13 минут 59 секунд:
если наверху оставить только крыльчатку - то вполне эта деталь может сойти за крышку. только надо сделать крепление крыльчатки быстросъемным, чтобы она снималась вместе с крышкой. что-то вроде втулки, магнита и шлица,для передачи на крыльчатку момента. ну это уже тонкости.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Механика пылесоса МиниБот-ПРО

Сообщение Myp » 25 ноя 2008, 22:34

Эд
мотор будет внутри пылесборника обдуваться ветром


но боюсь он засрётся... забьётся и мелким песком его заклинит...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Механика пылесоса МиниБот-ПРО

Сообщение EdGull » 25 ноя 2008, 22:52

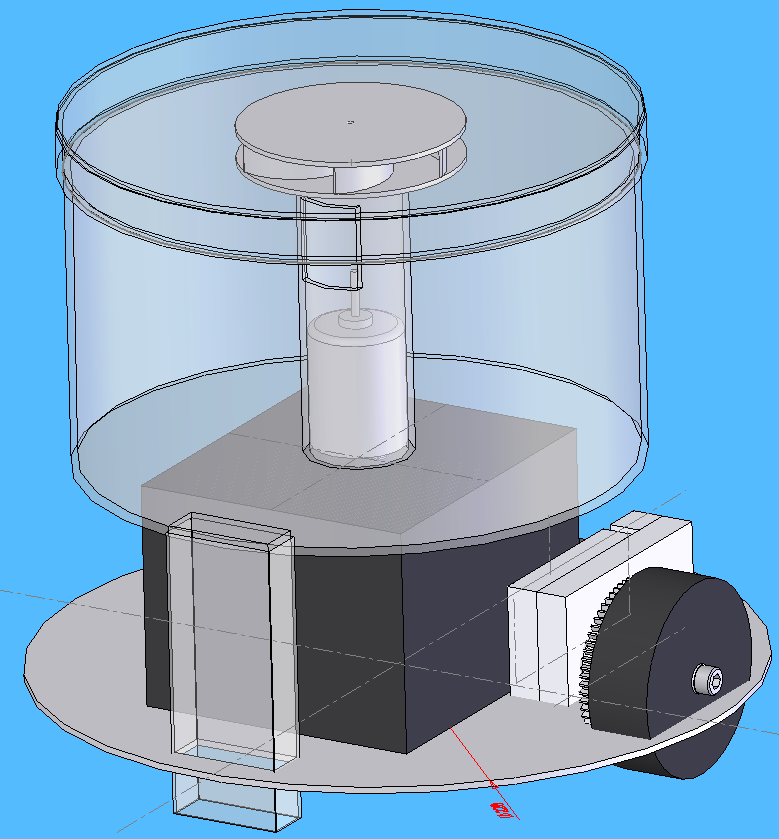

как-то так?

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Механика пылесоса МиниБот-ПРО

Сообщение frig » 25 ноя 2008, 22:57

мотор будет внутри пылесборника обдуваться ветром
он должен быть либо за пределами пылесборника, либо внутри, но герметично закрыт.

как-то так?


вроде того. только зачем такой бак большой-то? трубка, в которой мотор снизу открыта в атмосферу, вверху сальничек.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Механика пылесоса МиниБот-ПРО

Сообщение nest » 25 ноя 2008, 23:02

frig писал(а):с такой компоновной впору бы моторчик помощнее искать, и крыльчатку тогда можно сделать больше в диаметре.

пылесос то разбирали обычный ?
мотор там какой мощности, знаете ? ... ну посмотрите на крыльчатку у него там на валу ...

перевожу:
крыльчатка там чуть больше самого мотора в диаметре.
мощность сосания достигается не только мощностью мотора, но и высокими оборотами.
и поэтому она металлическая, что б её не разнесло. и поэтому пылесос в состоянии глотать носки.

народ, а вы хотите сделать на коленке пылесос из китайских моторчиков и таких же крыльчаток.
:) я ещё раз выражу свой скепсис: сделайте простую конструкцию, с подсосом типа от компьютерного кулера для пыли и волос. это будет лучше, чем вы убьёте пол-года на заведомо мертворожденный проект.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: Механика пылесоса МиниБот-ПРО

Сообщение EdGull » 25 ноя 2008, 23:05

моторную трубу короче наверное не стоит делать, иначе мусора будет больше в движок налетит...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Механика пылесоса МиниБот-ПРО

Сообщение =DeaD= » 25 ноя 2008, 23:27

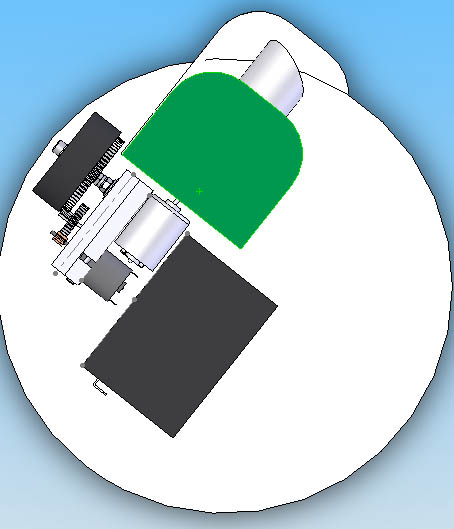

Если грубо, то как-то так получается:

Добавлено спустя 57 секунд:
Тут можно даже два движка для создания разреженности ставить :) турбомодель будет с "буст-режимом" :)

Добавлено спустя 1 минуту 52 секунды:
Еще к нему сверху надо обязательно ручку, чтобы можно было его схватить и пропылесосить им как тяжелым ручным аккумуляторным пылесосом :)
