пылесос для робота своими руками за 30 минут!

СРУВЧ!

пылесос для робота своими руками за 30 минут!

Сообщение Myp » 04 дек 2009, 01:39

вам завидно что у всех есть робот пылесос, а у вас нету?
у вас кривые руки?
или нет денег чтобы купить?
не отчаивайтесь! я вам помогу

сейчас я покажу и расскажу как сделать пылесос за 30 минут из того что есть у вас под рукой!!!
причём не такие примитивные конструкции, по типу автомобильного пылесоса на колёсиках
а высокотехнологичный, замкнутого цикла, экологически чистый.

вам останется только приделать к пылесосу колёсики!

итак
я посмотрел что у меня валялось в квартире пригодного для творчества и всё полезное собрал в кучу
для изготовления пылесоса понадобится:

[*] парочка компьютерных кулеров
[*] степлер
[*] 4 листа бумаги
[*] клей
[*] нож для бумаги
[*] ножницы
[*] аккумулятор

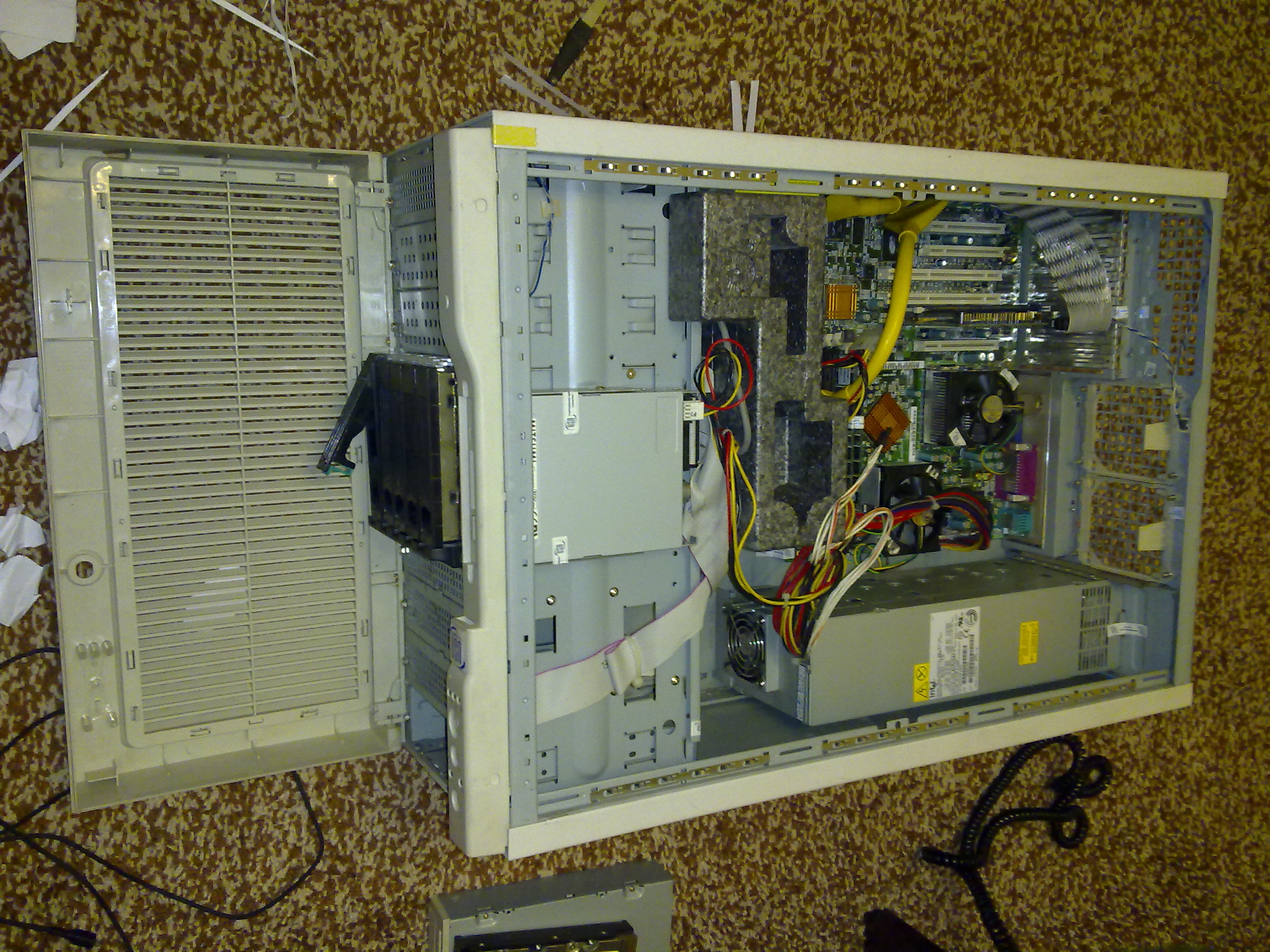

2 кулера я достал вот из этого замечательного двухпроцессорного сервера который валялся тут недалеко

аккумулятор я достал из ИБП
степлер со скобами я одолжил на работе
бумага валялся тоже где-то рядом как и клей(у меня он правда в виде пистолета и пластиковый но можно и обычный)
а ножницы у меня были уже давно припасены.

итак

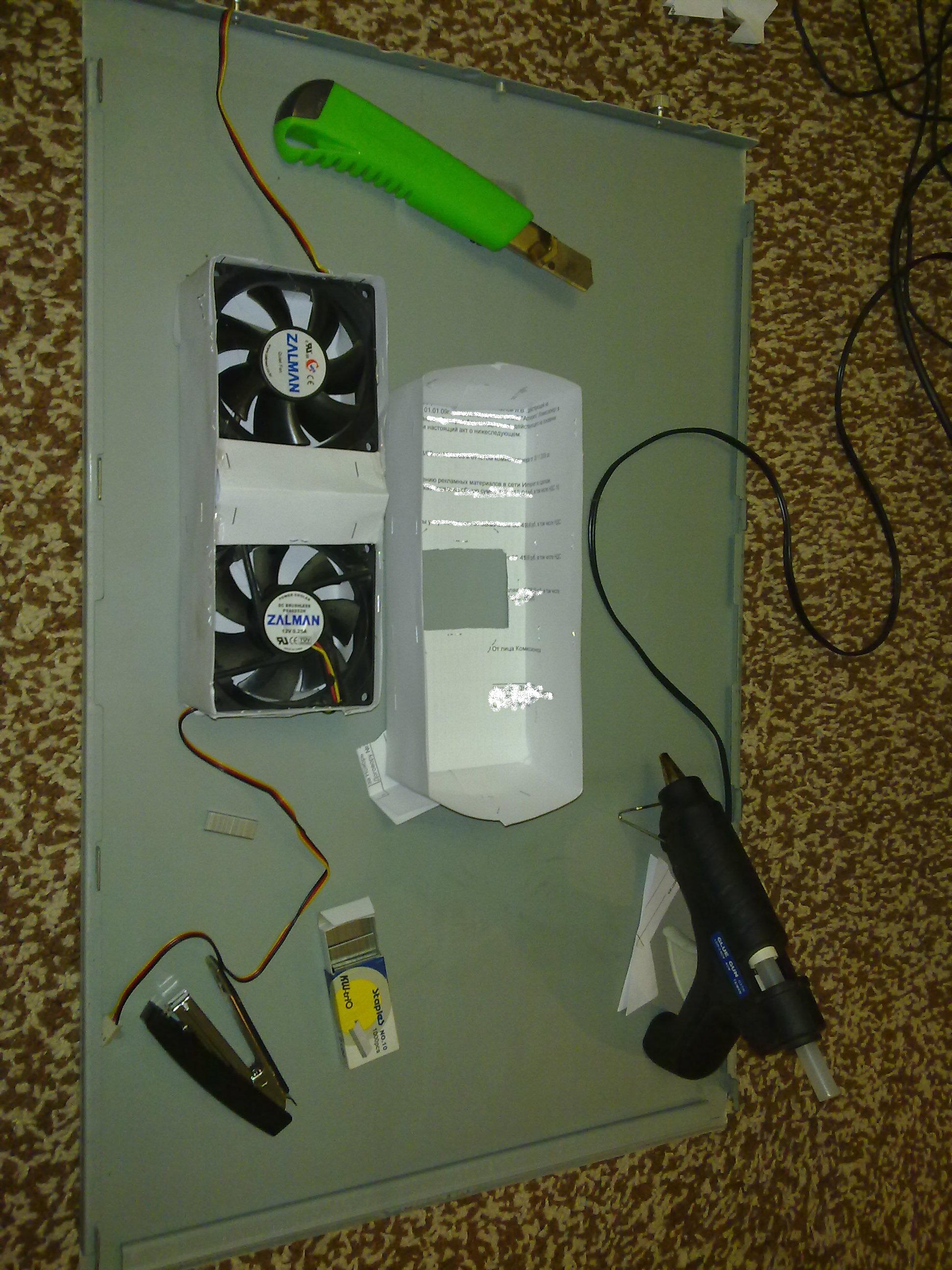

берём бумагу степлер и клей и сооружаем коробочку
в эту коробочку вклеиваем 2 кулера с зазором 2 см так чтобы один дул внутрь коробочки, а второй наружу
между двумя кулерами над зазором вклеиваем кусочек бумажки уголком
этот уголок главное ноухау, у нас он тщательно рассчитан и акуратно установлен в нужное место
он будет создавать всякие разные аэродинамические завихрения и турбулентности которые будут помогать всасывать пыль.

и сверху накрываем такой же картонной коробочкой но с прорезью как раз напротив нашего треугольного завихрителя воздуха

соединяем провода двух кулеров и приматываем к аккумулятору

берём на кухне немножко сахару(я взял коричневый сахар чтоб лучше было видно)
сыпем на пол и испытываем



феерично!!!!!
зацените как одним лёгким движением всасывается полоска сахара

так как в пылесосе используется замкнутый цикл, для всасывания воздуха используется один и тот же воздух, пылесос не поднимает пыли!!
микрочастицы пыли будут циркулировать внутри пылесоса до тех пор пока они полностью не осядут!
вредная пыль которая всегда просачивается через любой фильтр обычного пылесоса у нас никогда не выйдет наружу.

звук пылесоса естественно аналогичен звуку двух кулеров в компьютере
тоесть практически не слышен с расстояния полтора метра.
общее энергопотребление 12В Х 0.5А
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: пылесос для робота своими руками за 30 минут!

Сообщение Aseris » 04 дек 2009, 02:07

Клас :good: :Bravo: :Rose:

Даещ робота пылесоса на воздушной подушке !
У современных судов, вроде как тоже большая часть воздуха внутри гуляет, так заодно и пылесосить будет :) и проблема передвижения решаема :)
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: пылесос для робота своими руками за 30 минут!

Сообщение MegaBIZON » 04 дек 2009, 02:11

:D
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: пылесос для робота своими руками за 30 минут!

Сообщение galex1981 » 04 дек 2009, 02:27

Вообще здорово! Но никак не пойму, почему воздух засасывается но не выходит? :sorry:
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: пылесос для робота своими руками за 30 минут!

Сообщение MegaBIZON » 04 дек 2009, 02:29

Ну естественно! Во всех подобных конструкциях внутреннее давление на четвёртой минуте работы подобно давлению в эпицентре ядерного взрыва :pardon:
Ты не знал?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: пылесос для робота своими руками за 30 минут!

Сообщение galex1981 » 04 дек 2009, 02:37

Похоже что не подумал...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: пылесос для робота своими руками за 30 минут!

Сообщение Myp » 04 дек 2009, 09:50

galex1981 писал(а):Вообще здорово! Но никак не пойму, почему воздух засасывается но не выходит? :sorry:

а ещё ты забыл спросить куда делся сахар и почему он обратно не высыплся ведь там нету ни фильтра ни отсека для сбора пыли)))

там внутри при давлении близком к давлению в эпицентре ядерного взрыва (ну практически как в желудке котёнка) происходит реакция между воздухом и мусором в результате чего выделяется целительное биоизлучение
мой пылесос лечит от ревматизма!
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: пылесос для робота своими руками за 30 минут!

Сообщение SMT » 04 дек 2009, 10:08

Действительно феерично :beer:
Мировые производители роботов-пылесосов нервно курят в стороне, пытаясь определить пути утечки информации из их секретных лабораторий передовых разработок
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: пылесос для робота своими руками за 30 минут!

Сообщение Виктор Казаринов » 04 дек 2009, 11:35

2Myp: а почему для робота? Т.е. можно маленький сосальчик пыли приделать на брюшко шестинога или разместить на переднем бампере гусеничного или колесного - и все? Робот-пылесос готов?
Мысля тут появилась. А что если начать придумки всяких насадок- прилад, всякого навесного оборудования какого-нибудь с универсальными способами крепления к разным роботам? Например, увлажнитель воздуха или контейнер для перевозки мелкого хлама. Какой-нибудь проект вроде OpenInstrumenticus ? Чтобы полезность роботов улучшить.
Подъехал робот к горшку цветочному, полил его или прорыхлил или пыли табачной напшикал. Правда, если горшки на полу или реденько на столе стоят.
Проект Robosonic RS http://www.aigod.com
Аватара пользователя
Виктор Казаринов

Сообщения: 1387
Зарегистрирован: 21 июн 2006, 11:22
Откуда: г. Омск
Skype: victorkazarinov
прог. языки: почти все понемногу
ФИО: Казаринов Виктор Геннадьевич

Re: пылесос для робота своими руками за 30 минут!

Сообщение Myp » 04 дек 2009, 14:21

ну да
этот сосальник можно приделать к любому готовому роботу и ездить сосать пыль
ну или прям к сосальнику колёса по бока прицепить)

это я за 30 минут сварганил из бумаги и кулеров
потому у него конфигурация неудобная, всасыватель по середине днища находится, чтобы он как обычно передом сосал надо было больше бумаги и времени потратить)))

вобще надо использовать блоуверы компьютерные
они мощнее при таком же токопотреблении

если сделать нормально то получится вполне себе боевой пылесос
мощность может и не как у настоящего, но песок в прихожей собирать будет запросто
плюс компактность
и на одной зарядке акумулятора 12в 6Ач он 12 часов сможет проработать!!
это половина суток, а не 30-60 минут как все аналоги.
слабость всасывания компенсируется многократным проходом :)

основное отличие в том что обычные пылесосы бездарно выпускают в атмосферу мощную струю воздуха которую разогнала турбина.
видали небось какой поток воздуха от пылесоса идёт ?
у меня же, энергия выдуваемого воздуха тоже используется для сосания пыли, поток отработанного воздуха уже разогнанного турбиной до высокой скорости не выбрасывается в атмосферу, а рекуперируется, выполняя работу по всасыванию пыли.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: пылесос для робота своими руками за 30 минут!

Сообщение Виктор Казаринов » 04 дек 2009, 15:06

2Myp: а набросать эскиз циркуляции воздуха не можете? Чтобы было видно пол, мусор, кулер и кожух? Это многим бы помогло в понимании вашей концепции.
Проект Robosonic RS http://www.aigod.com
Аватара пользователя
Виктор Казаринов

Сообщения: 1387
Зарегистрирован: 21 июн 2006, 11:22
Откуда: г. Омск
Skype: victorkazarinov
прог. языки: почти все понемногу
ФИО: Казаринов Виктор Геннадьевич

Re: пылесос для робота своими руками за 30 минут!

Сообщение contr » 04 дек 2009, 15:26

обычные пылесосы бездарно выпускают в атмосферу мощную струю воздуха которую разогнала турбина.

Вот ее на пневмопривод колес и задействуем, а с выхлопа привода еще и генератор крутить бум. Пущай он сам себя и питает! :wink:
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: пылесос для робота своими руками за 30 минут!

Сообщение Myp » 04 дек 2009, 15:58

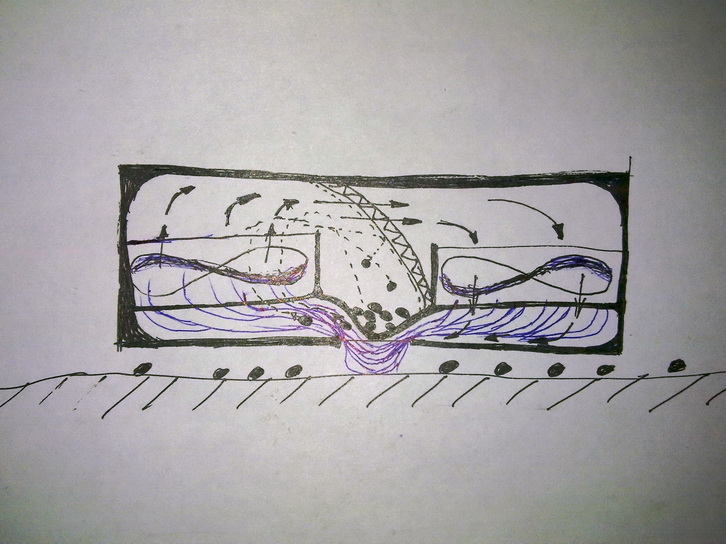

вот так

всасывание пыли(чёрные шарики) происходит в центре
пыль с пола сдувается потоком воздуха из правой щели и сразу же захватывается во вторую щель.
по центру установлена сеточка фильтр которая задерживает пыль и скидывает ей вниз в бункер.
естественно данная конструкция имеет только одно рабочее направление движение робота, пылесос на схеме едет справа налево.

так как производительность кулеров одинакова то весь воздух который выходит из щели и дует на пол тут же всасывается обратно в соседнюю щель в полном объёме вместе со всей пылью которая была сдута потоком воздуха из щели справа.

за счёт замкнутого цикла снимается двойная мощность с одного механизма турбины по сравнению с обычным пылесосом

это текущая конструкция
для улучшения необходимо левую границу всасывающего отверстия, приёмный рупор, немного опустить вниз чтобы даже самый тяжёлый мусор подхватывался внутрь, сделать этакий совочек который будет собирать болтики всякие
щас тяжёлый мусор в виде кусочков провода просто разгоняется струёй воздуха и вылетает из под днища вперёд по ходу пылесоса
за счёт большой массы он не успевает увлечься потоком воздуха в приёмный рупор и пролетает мимо


ЗЫ
идея навеяна суперсушкой для мокрых рук и вентилятором без лопастей которые тут на форуме недавно проскакивали
так что всё уже давно придумано до нас, надо только применить.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: пылесос для робота своими руками за 30 минут!

Сообщение MegaBIZON » 04 дек 2009, 16:05

contr писал(а):Вот ее на пневмопривод колес и задействуем, а с выхлопа привода еще и генератор крутить бум. Пущай он сам себя и питает! :wink:


Ага, и "всасывающий" мотор проклянёт вас, умирая от конских нагрузок :no:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: пылесос для робота своими руками за 30 минут!

Сообщение contr » 04 дек 2009, 16:21

Мощная струя на выхлопе 1..2кВт пылесоса не случайна. Увеличим сопротивление потоку, без разницы где, и потеряем разряжение на щетке.
В прикольной коробочке от Мура двойная мощность за счет двух моторов, а не прогона воздуха по кругу. Воздух на пыль не фильтруется, для этого мощи не хватает. Крупные кусочки теряют скорость на отбойнике и выпадают в осадок. Так циклоны в деревообрабатывающих вентиляторах работают. Эффект увеличится, если приемную щель снабдить юбочкой, а выхлоп направить вверх.
