пылесос для робота своими руками за 30 минут!

СРУВЧ!

Re: пылесос для робота своими руками за 30 минут!

Сообщение Myp » 04 дек 2009, 18:11

ненене
двойная мощность это относительно схемы с выхлопом в небо
если собрать из этих же двух кулеров пылесос с небесным выхлопом он будет хуже сосать
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17474
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: пылесос для робота своими руками за 30 минут!

Сообщение MegaBIZON » 04 дек 2009, 19:42

Зато за копейки :crazy:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: пылесос для робота своими руками за 30 минут!

Сообщение contr » 04 дек 2009, 20:03

двойная мощность это относительно схемы с выхлопом в небо

а производители пылесосов об этом то не знают :crazy:
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: пылесос для робота своими руками за 30 минут!

Сообщение Myp » 05 дек 2009, 19:24

вопервых для нормлаьного пылесоса это верная смерть от перегрева

во вторых в обычном пылесосе мотор удалён от места всасывания, качать воздух по шлангу обратно невыгодно, сопротивление большое.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17474
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: пылесос для робота своими руками за 30 минут!

Сообщение Myp » 06 дек 2009, 18:40

вобщем яж самое главное забыл запостить

результат работы так сказать!

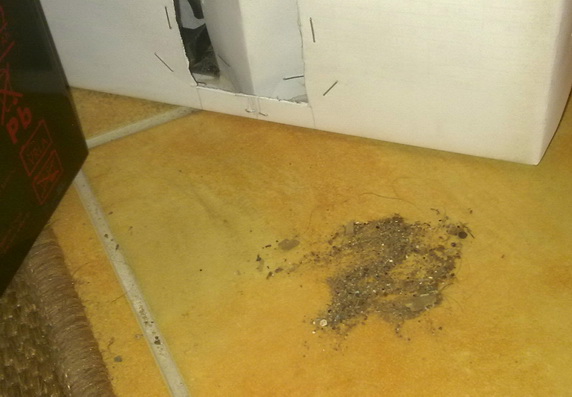

вот на фото видите сам пылесос, акумулятор и кучку мусора

сей мусор был собран с среднестатистического коврика который торчит слева под акумулятором
секунд за 15 вазюкания пылесоса туда сюда.

я определённо хочу собрать ещё более мощную версию машины...

как жаль что компьютерные кулеры практически не позволяют суммировать мощность всасывания. :(
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17474
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: пылесос для робота своими руками за 30 минут!

Сообщение Ворон » 07 дек 2009, 01:18

не позволяют,но при прямых руках наличии острого ножа и пары кусков провода и паяльника, можно изменить направление вращения кулера(предварительно его разобрав)и после обратной сборки ,склеить нормальный и "зеркальный" кулеры,и если при склеивании включить один из кулеров то произойдет самоцентрирование вращающихся -склеиваемых блоков лопостей ,ну и предложение в порядке бреда -расположить склеваемые уклера с зазором вертикально(вставить резиновый вкладыш и ножом обрезать при включеном кулере получится идельный круг почти) и зазорчиком втягивать воздух-мусор :crazy:) ну для особо любящих тонкие способы извращений- возможно перемотать кулер)) :good:
Ворон

Сообщения: 1052
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: пылесос для робота своими руками за 30 минут!

Сообщение Myp » 07 дек 2009, 22:25

итак продолжаем

на очереди суперконструкция номер ДВА!


секрет конструкции раскрывать не буду

выложу фотки результата
после пары минут вазюкания ручного по полу в комнате и прихожей

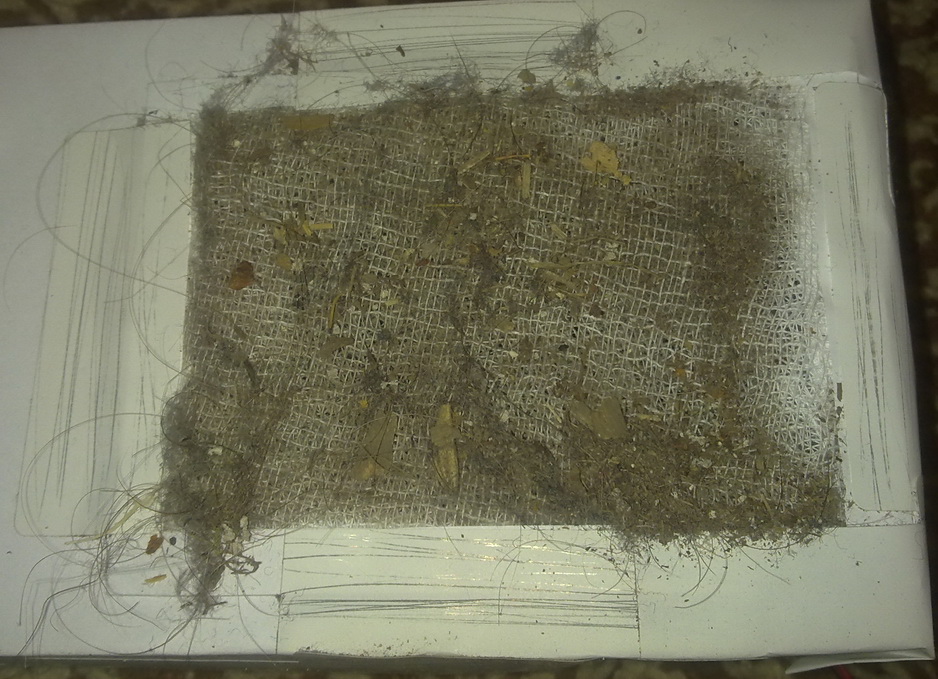

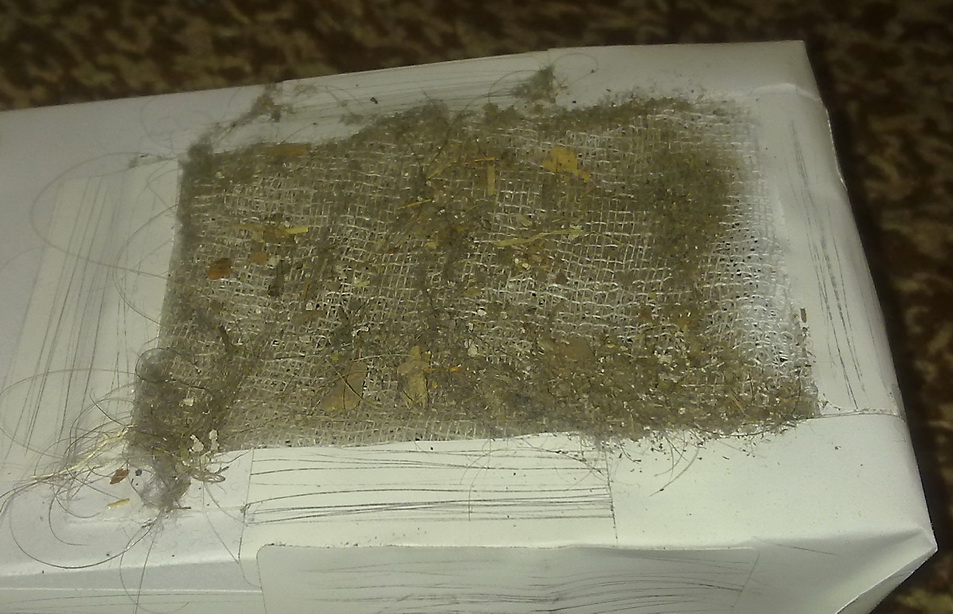

вот так всё прекрасно зависает на самопальном фильтре из 5-6 слоёв марли

вот тут наглядно видно что и песок и реально пыль(сравните размер песчинок со спичкой) задерживается


питается от акумулятора 12 вольт
максимальный потребляемый ток 150 Ма

вобщем что я вам скажу...
я скажу что автомобильные пылесосы - неправильные пылесосы
для самодельного робота пылесоса необходимо самостоятельно изготавливать пылесосущий узел...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17474
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: пылесос для робота своими руками за 30 минут!

Сообщение Vovan » 07 дек 2009, 22:52

Myp писал(а):я скажу что автомобильные пылесосы - неправильные пылесосы
где-то я с Вами согласен, но всё же не так категоричен, а вдруг есть какие-то клёвые?
Myp писал(а):для самодельного робота пылесоса необходимо самостоятельно изготавливать пылесосущий узел...
а вот тут я полностью согласен! :)
именно так и поступаю (изобретаю его и эксперементирую) и довольствуюсь резалтами :)
Кроме того, ваша идея - просто потрясла! Это ж надо!
Респект! Браво! :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: пылесос для робота своими руками за 30 минут!

Сообщение SMT » 08 дек 2009, 00:55

2Myp: замечательный результат!
Предложу попробовать вискозные салфетки для кухни - доступный нетканный материал. На выходе можно бумажную тонкую салфетку, чтобы в воздух меньше пыли рассеивала.
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: пылесос для робота своими руками за 30 минут!

Сообщение executer » 08 дек 2009, 01:09

такая гора мусора... или пылесос отлично сосет или давно не убирали в прихожей :wink:
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: пылесос для робота своими руками за 30 минут!

Сообщение Myp » 08 дек 2009, 01:17

у меня в пылесосе 2 стоит компьютерный блоувер, модернизированный, я в нём убрал все зазоры в которых терялся вакуум.

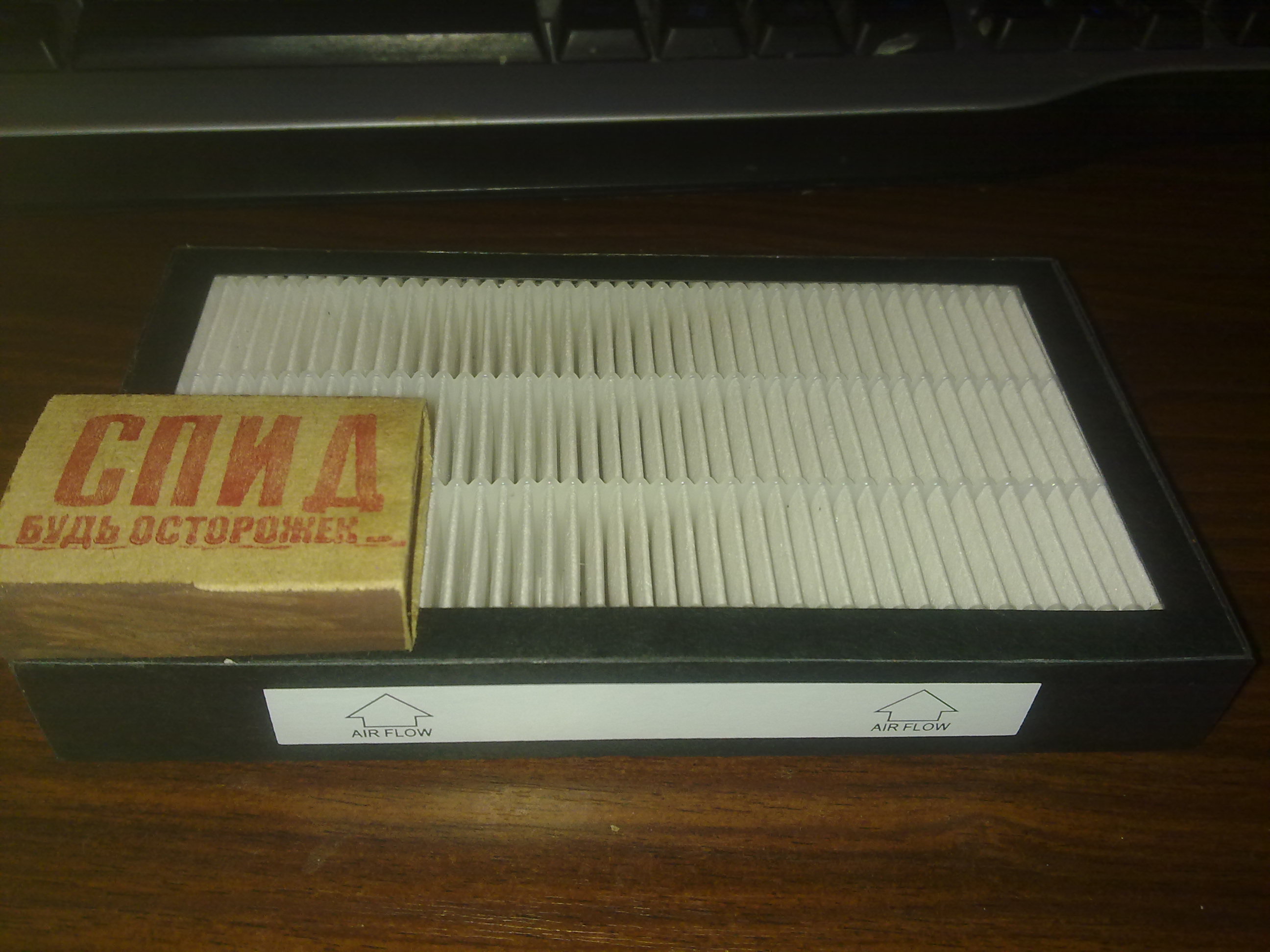

вот суперфильтр
из домашнего кондиционера воздуха

сопротивление потоку практически нулевое за счёт того что если его развернуть
то фильтрующая поверхность будет 1600 квадратных сантиметров
даже компьютерный кулер сквозь него легко будет прогонять воздух, хватит мощности.
я щас думаю как бы такие же фильтры самому делать.



автомобильные пылесосы имеют мощный мотор -> чтобы крутить маленькую турбину с большущими зазорами ->
чтобы получить вакуум для прокачки воздуха -> с достаточной скоростью сквозь мелкий фильтр -> создающий высокое сопротивление потоку.
эта компактность приводит к повышенному шуму, а говняное исполнение требует амперы для удовлетворительной работы.

если изготовить качественную турбину с минимальными зазорами и применить фильтр большой площади
мы сможем эффективно сосать пыль не сжирая амперы электричества и не производя дэцибелы шума.

Добавлено спустя 2 минуты 4 секунды:
executer писал(а):такая гора мусора... или пылесос отлично сосет или давно не убирали в прихожей :wink:

ну вобщет да, мусора там дофига, у нас снег тока сегодня выпал, до этого на улице грязюка и после каждого человека в прихожей просто комки грязи, а женсчина которая заставляла меня пылесосить благополучно уехала отдыхать ))

а то вы думали чо это я вдруг посреди ночи сижу чото изобретаю)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17474
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: пылесос для робота своими руками за 30 минут!

Сообщение executer » 08 дек 2009, 01:27

Женсчина приехав с отдыха очень обрадуется что у нее больше нету домашнего кондиционера, но есть супер экономичная коробочка-пылесос. С Аккумулятором 8)!
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: пылесос для робота своими руками за 30 минут!

Сообщение Myp » 08 дек 2009, 01:33

хренушки
мне до следующих выходных надо будет всё разобрать и спрятать под кровать
потом убраться как следует и делать вид что я 2 недели пил пиво и шлялся где попало, как типичный вырвавшийся на свободу мужчина.
иначе мне влетит за мою безумность гениальность и колупание ночами "со своими козявками" (с)Оля
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17474
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: пылесос для робота своими руками за 30 минут!

Сообщение SMT » 08 дек 2009, 01:47

Похож на HEPA фильтр

Фильтр класса НЕРА гарантирует удержание 99,97% частиц пыли, цветочной пыльцы и аллергенов размером до 0,3 микрона. Очищеный таким образом воздух возвращается обратно в атмосферу, значительно улучшая экологическую обстановку в окружающем мире.
Аббревиатура HEPA расшифровывается как High Efficiency Particle Absorbption. Фильтр HEPA представляет собой волокнистый материал, сложенный в виде гармошки. Волокна имеют диаметр 0.65-6.5 мкм, а расстояние между ними 10-40 мкм. Изготавливаются из бумаги и стекловолокна (одноразового пользования) либо фторопласта (expanded Poly Tetra Fluor Ethylene). Бумажно-стекловолоконные фильтры улавливают частицы размером до 0.3 мкм.
Фторопластовые - 0.04-0.06 мкм. Фторопластовые фильтры - моющиеся, поэтому они не требуют замены.
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: пылесос для робота своими руками за 30 минут!

Сообщение Myp » 08 дек 2009, 01:50

угу угу
вот бэ такое замутить тока задёшево...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17474
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
