Сообщение gab » 29 мар 2013, 02:05

Давно меня тут не было. Впечатлила тема forum10/topic11278.html
Что ж... Пора раскрыть карты. Давно такое делаю, но, правда, в других габаритах.
Итак, своей проект я назвал "Фелиция". Основное отличие от робокота - это создать не просто домашнюю игрушку, а полноценного робота, пригодного для работы в "поле". В перспективе с искусственным интеллектом.
Примерные характеристики платформы:
4 ноги.
Передние лапы приспособлены для точных манипуляций.
масса шасси - 200 кг.
Ресурс на одной зарядке - 6 часов.
Назначение проекта: охранник/разведка/исследователь.
Внешний вид шасси - большой фелис вульгарис.
Постепенно начну выкладывать блоки. На первое время - аналог OpenServo. Делалось для стекования по 3 штуки, для блока видеокамер глаза. Берётся стандартная серва, выкидывается штатная электроника и подключается эта. Управление - IIC.
Кроме того, я хотел бы найти желающих составить команду единомышленников, с которыми мы смогли бы коллективными усилиями довести этот проект до конечного результата.
Вложения
3.pdf
(90.29 КиБ) Скачиваний: 0
2.pdf
(55.11 КиБ) Скачиваний: 0
1.pdf
(68.97 КиБ) Скачиваний: 0
Последний раз редактировалось gab 30 мар 2013, 22:25, всего редактировалось 1 раз.
gab

Сообщения: 212
Зарегистрирован: 30 апр 2005, 03:11
Откуда: Москва
прог. языки: C/C++, Verilog
ФИО: Гвоздев Александр Борисович

Re: Проект "Фелиция"

Сообщение Aseris » 29 мар 2013, 10:50

Мнда, а всю схему вместе религия не позволяет в один файл дать?

Плюс силовая часть бредом выглядит, или конвертировано криво, или Н-мост прячем чтоб не повторили схему :crazy:
Аватара пользователя
Aseris

Сообщения: 1086
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Проект "Фелиция"

Сообщение gab » 29 мар 2013, 11:30

Извиняюсь. Глюки при конвертации из Алтиума. Перезалью сегодня.
gab

Сообщения: 212
Зарегистрирован: 30 апр 2005, 03:11
Откуда: Москва
прог. языки: C/C++, Verilog
ФИО: Гвоздев Александр Борисович

Re: Проект "Фелиция"

Сообщение gab » 30 мар 2013, 01:56

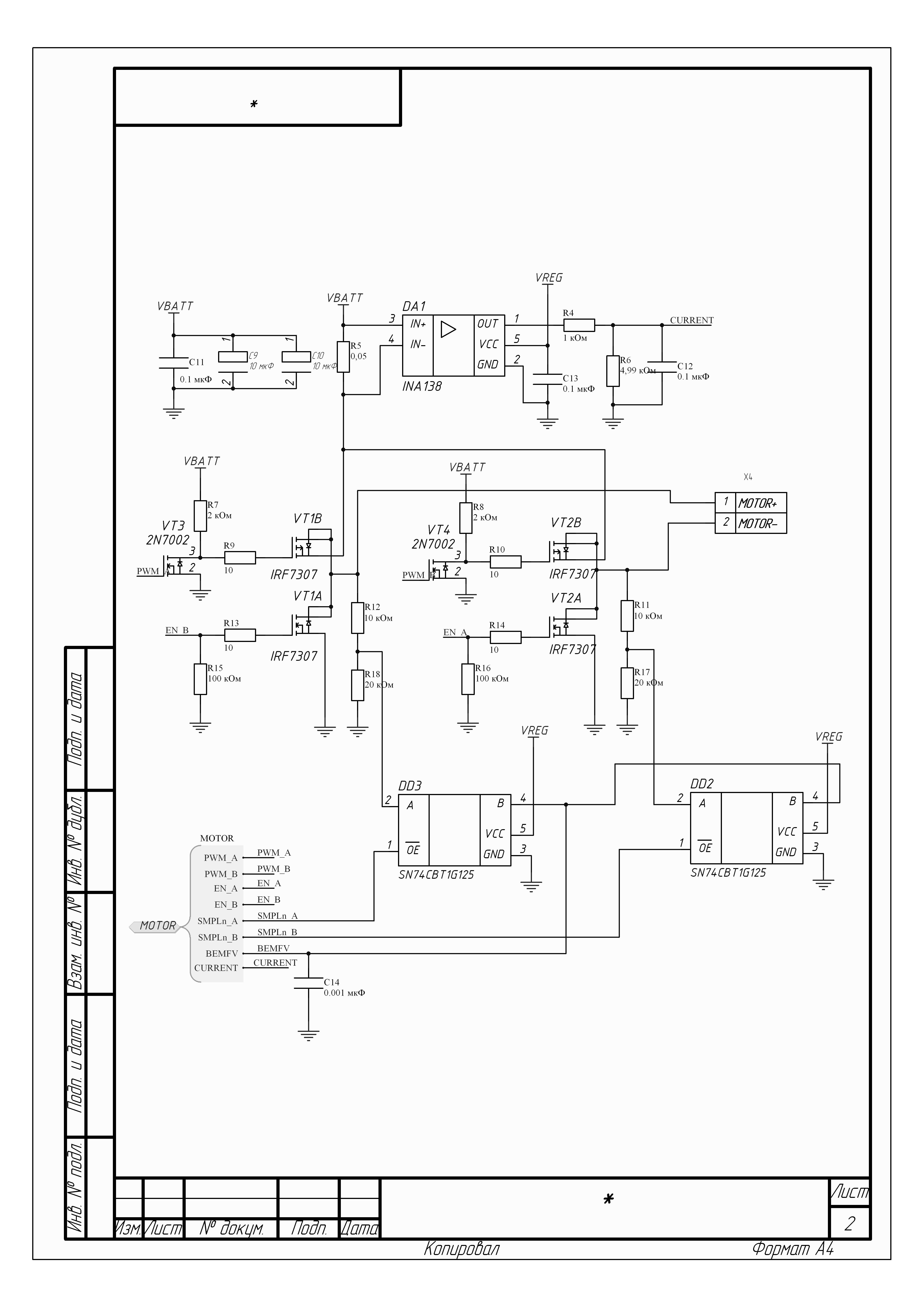

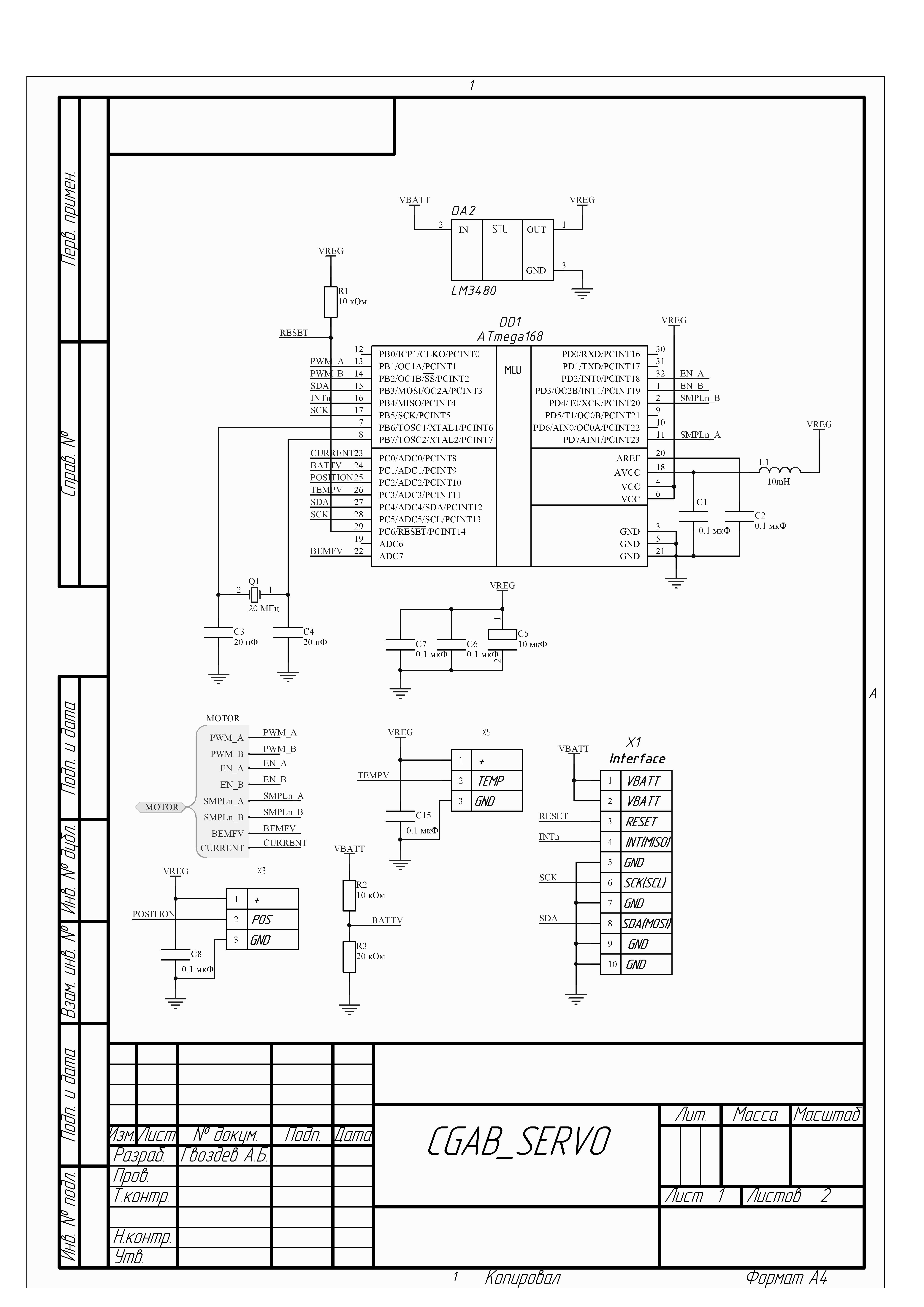

Вот исправленное. Извиняюсь за jpg, но pdf creator дурит.
