переделка шуруповёрта на литиевые аккумуляторы.

СРУВЧ!

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Myp » 29 ноя 2013, 09:46

родной аккум имеет свойство сдыхать, а новый стоит как половина шурика )
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17141
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение linvinus » 29 ноя 2013, 10:04

Angel71 писал(а):
linvinus писал(а):Вот нашёл интересный модуль для зарядки,
http://www.aliexpress.com/item/DC-Buck- ... 70701.html 3A
http://www.aliexpress.com/item/DC-Buck- ... 03377.html? 5A
что плохого скажете?
вот ещё
http://www.aliexpress.com/store/product ... 47686.html 8A

обычные стабы с чуть неадекватной ценой. заряжать-то акумы можно, а смысл выкидывать деньги, когда за ~20$ можно взять "народную" заряжалку? по третьей ссылке вообще d&g (дорого и глупо). дальше пара сылок - ну какие-то заряжалки, причём функционал явно в опе. раз нашли уже акумы на кинге, ну не поленитесь же в раздел зарядок заглянуть. народный imax, например b6 (только оригинал, имхо лучше не прикалываться с клонами) или ещё какой.или раз вы были готовы ~60$ на зарядку потратить, то как вариант и помоднее чего присмотреть выбрать. за эти деньги легко можно взять с ф-ей балансировки, тестирования ёмкости, экраном и с возможностью настройки.


b6 у меня уже есть (выше в этой теме уже обсуждали), нужна автономная зарядка, воткнул и заряжается, а у b6 нужно на кнопочки нажимать,к тому же, размер не сопоставим.
Так что если есть более правильные автоматические зарядки, я вас внимательно слушаю.

Добавлено спустя 6 минут 5 секунд:
Вчера ещё нашёл такие зарядки http://www.zapas-m.ru/shop/CID_47.html
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1640
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Myp » 29 ноя 2013, 10:09

а что скажете про вот это?
http://www.hobbyking.com/hobbyking/stor ... 2s_4s.html
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17141
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение linvinus » 29 ноя 2013, 10:48

Myp писал(а):а что скажете про вот это?
http://www.hobbyking.com/hobbyking/stor ... 2s_4s.html

Супер! Спасибо!
Блин, а я ведь там искал :(, возможно из за коробочки подумал что как и все с кнопками.

Добавлено спустя 3 минуты 9 секунд:
Ой, только он для LiPo, а я искал для LiFePo4.
Но всё равно отличное решение.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1640
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Angel71 » 29 ноя 2013, 14:30

linvinus, любой зарядник для лития куда лучше обычного стаба. банально зарядник сам прекратит кочегарить акум, а стаб нет.
зачем что-то клацать? iMAX B6 Compact 50W 5A Automatic Balance Charger 2~6S Lipoly.

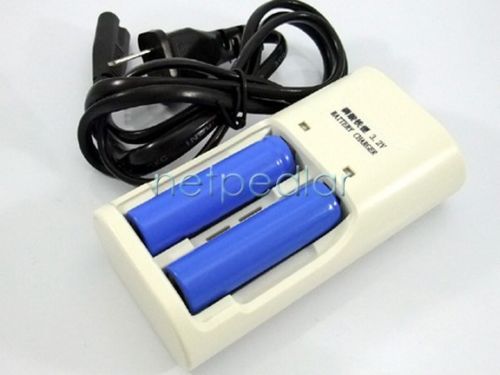

хз, яб искал вот что-то на подобии таких http://www.ebay.com/itm/Universal-AA-AAA-LiFePO4-Lithium-2-Slot-Charger-TWO-3-2V-AA-Rechargeable-Battery-/130951540857?pt=Batteries_Chargers&hash=item1e7d51f079

:) дёшево и сердито. если повезёт из плюшек будет автоматическое определение полярности. единственно надпись lifepo4 абсолютно ничего не гарантирует, китайцы такие китайцы. я бы с удовольствием ссылочку дал на более-менее нормальный недорогой зарядник, но пока немного не lifepo4, а с ними явно какие нюансы есть. про плюшки в общем читал, понравилось, но пока мозги плавятся от выбора доставабельных деталюжек для микро и мини ибп для li-ion и 6.12в всяких гелевых и т.д.
Myp писал(а):родной аккум имеет свойство сдыхать, а новый стоит как половина шурика )

отож. валяется древний бошевский шурик с дохлым акумом :) хотел как-то акум сменить, глянул сколько неоригинальный на местном рынке стоит... примерно треть новёхонького шурика на литии, который ещё весит меньше, заряда на дольше хватит и в котором дури поболее и в комплекте 2 акума. пусть лучше пока без акума поваляется.
Аватара пользователя
Angel71

Сообщения: 9727
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Myp » 29 ноя 2013, 14:37

Angel71 писал(а):хз, яб искал вот что-то на подобии таких http://www.ebay.com/itm/Universal-AA-AAA-LiFePO4-Lithium-2-Slot-Charger-TWO-3-2V-AA-Rechargeable-Battery-/130951540857?pt=Batteries_Chargers&hash=item1e7d51f079

:) дёшево и сердито. если повезёт из плюшек будет автоматическое определение полярности. единственно надпись lifepo4 абсолютно ничего не гарантирует, китайцы такие китайцы.

ненене, такие зарядки это шляпа, зарядный ток 280 мАч, заряжаться будет пол дня.
нужны именно модельные, бытовые не катят.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17141
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Angel71 » 29 ноя 2013, 14:47

они разные есть, смотря как сделали. в этих "бытовых" схема может оказаться любая - иногда вскрываешь и в шоке от увиденного, а иногда попадались вполне цивильненькие. я же говорю - китайцы такие китайцы.

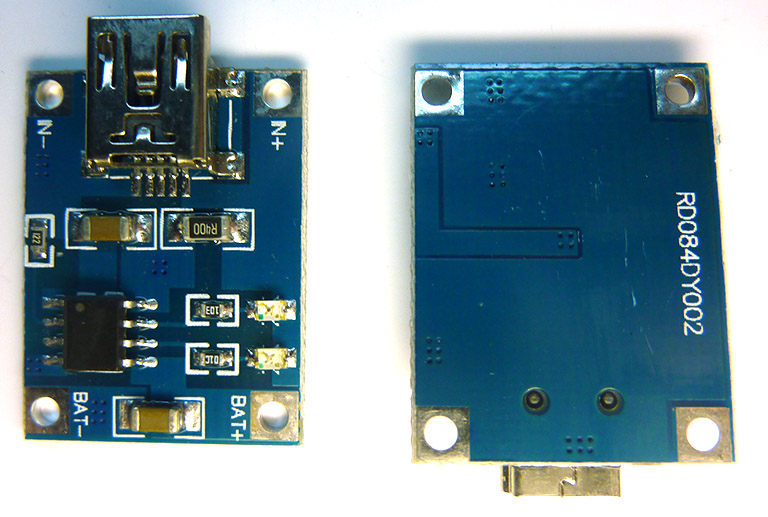

к примеру в такой зарядке

ток настраивается резистором вплоть до 1а. только я ещё даташит внимательно не весь дочитал, что там за нюансы с током, если подключать к юсб. это не жабка, но китайцы вполне легко могли впихнуть мелкий бп и специализированную микру на подобии этой.
хотя спору нет, если хочется определённости и качества, но совсем не тоскливо попаять, то хоббийные зарядки самое то.
Аватара пользователя
Angel71

Сообщения: 9727
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение linvinus » 29 ноя 2013, 17:42

Коллеги, давайте не будем разводить тред о том как заряжаются аккумуляторы.
Angel71, вы не уловили суть нашей проблемы.

Основные параметры зарядок:
1) Напряжение (количество банок)
2) Максимальный ток заряда
3) по возможности автоматический режим (док-станция)

Автономная защита батареи, должна быть в любом случает, она должна уметь:
1) Защита от переразряда
2) Защита от перезаряда
3) Защита по току
4) Балансировка

Это тред о шуруповёртах, поэтому основные параметры:
1) более 9в т.е. от 3S и более
2) время заряда 2ч максимум

Ну и постановка на зарядку должна осуществляться максимально просто, соединил + и - заряд пошёл, моргает красная лампочка, зарядился - светится зелёная :), в общем всё как у всех, только батарейки LiPo или LiFePo4

Вот под эти параметры ищется решение.

linvinus, любой зарядник для лития куда лучше обычного стаба.

К сожалению далеко не любой зарадник может выдать ток в 2А на необходимое напряжение.

От перезаряда защитит схема защиты, поэтому вариант со стабилизатором я рассматриваю как рабочий.

Добавлено спустя 31 минуту 38 секунд:
Angel71, сорри,пропустил ссылочку,
зачем что-то клацать? iMAX B6 Compact 50W 5A Automatic Balance Charger 2~6S Lipoly.


вот это ближе к делу!
Только опять LiPo :( но всё равно ещё автономная схема защиты нужна.

Добавлено спустя 1 час 8 минут 3 секунды:
Нашёл ещё вот такую зарядку без кнопок http://www.hobbyking.com/hobbyking/stor ... arger.html
Но опять не для LiFePo4
нашёл инструкцию, там есть кнопка старт/стоп
Последний раз редактировалось linvinus 29 ноя 2013, 17:57, всего редактировалось 1 раз.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1640
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Dmitry__ » 29 ноя 2013, 18:06

Лучше переписать прошивку народной зарядки, там делов-то на 5 дней :crazy:
Никогда не будет нужной зарядки, всегда будут ньюансы. Мне тут притащили дохлый фееричный аккум от подводного скутера. Там литиевые банки по 42 а*ч, пиковый ток до 300 ампер, весят по 1 кг. Их там 14 шт. ПИПЕЦ. На них сейчас электросамолеты делают. Ими даже президенту Абаме хвастались. А, да, о чем это я? :) Так вот у них зарядное напряжение не 4.1 или 4.2 вольта, а ровно 4 вольта...
Вот он, этот коварный тип гражданской наружности! :)
https://www.google.ru/search?q=VL41M&ne ... 80&bih=886

Добавлено спустя 10 минут 2 секунды:
Чпок
Аватара пользователя
Dmitry__

Сообщения: 7073
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Nesenin » 29 ноя 2013, 18:41

сколько такая банка стоит?
Аватара пользователя
Nesenin

Сообщения: 1349
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Myp » 29 ноя 2013, 20:00

когда же наконец из под капотов пропадут эти жуткие свинцовые батарейки :(
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17141
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение leprud » 29 ноя 2013, 22:30

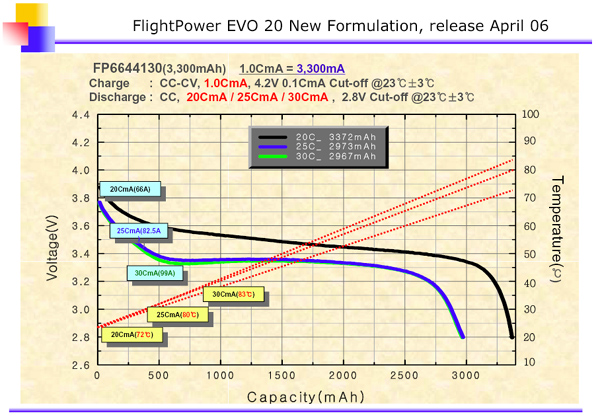

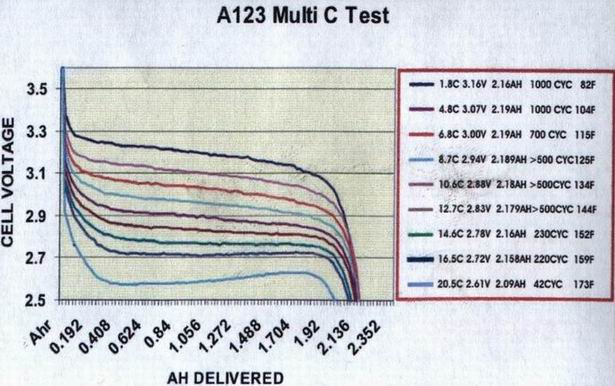

Dmitry__ писал(а): Так вот у них зарядное напряжение не 4.1 или 4.2 вольта, а ровно 4 вольта...

они LiIon, а не LiPo, поэтому и разница такая, ибо нужны большие количества циклов заряда-разряда :)
leprud

Сообщения: 174
Зарегистрирован: 16 май 2013, 09:26
Откуда: Moscow
прог. языки: декларативные

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Angel71 » 30 ноя 2013, 02:30

linvinus, суть-то я как раз в общих чертах уловил - вы хотите зарядник для непонятно каких lfp (с последними поправками на ветер еше "или вариант с lipo", что мягко говоря совсем не одно и тоже). только я пока прореагировал на часть из того, что вы писали. и пока вы точнее не опишите что именно хотите, то смысла особо вникать просто не вижу. как пример, смотрим последнее сообщениие. ряд требований, под которые совсем никак не подходят некоторые ссылки, что вы давали на прошлой странице. ещё один момент, цитирую часть сообщения
linvinus писал(а)::), в общем всё как у всех, только батарейки LiPo или LiFePo4
......
Только опять LiPo :( но всё равно ещё автономная схема защиты нужна.

:) может я в последнее время и не очень хорошо высыпаюсь + дел по самое нихочу, но что-то похоже, что в том сообщении есть противоречия. lipo и lifepo4 - это совсем не одно и тоже. если наглядно о части отличий


с готовыми з/у для lipo более-менее всё нормально (тем более в описаниях в хоббийных магазинах, которым можно доверять, для некоторых з/у прям так и написано - "для li-ion и lipo"). а вот для lfp найти будет посложней, хотя я вполне возможно и ошибаюсь, т.к. целенаправленно глубоко не копал в стороу lfp.
Аватара пользователя
Angel71

Сообщения: 9727
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение linvinus » 30 ноя 2013, 18:39

Angel71, я лично выбрал в качестве элементов LiFePo4, о чём было сказано в forum61/topic12163-60.html#p288136
Другие участники выбрали LiPo.
Но тема не про батарейки а про готовый комплект который можно поставить на шуруповёрт.
Dmitry__, обошёлся переделкой схемы старой зарадки от шуруповёрта.
К сожалению не для всех шуруповёртов это возможно.

Дело не в характеристиках,нужны готовые решения, которые удовлетворяют условиям которые я описал.
Я приводил перечень доступного оборудования, при помощи которого можно решить поставленные задачи, и ожидал откликов, что хорошо, что плохо, чем можно заменить.
Вот и всё.

Лучше переписать прошивку народной зарядки, там делов-то на 5 дней.

Боюсь что 5 днями не обойтись, нужны подопытные, и ещё не известно сколько раз сгорят транзисторы во время экспериментов.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1640
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение linvinus » 01 дек 2013, 16:22

кстати, из похожих тем, что я встречал на этом форуме,только решение от AndreiSk, на мой взгляд, доступно для повторения, например тут forum35/topic13242.html#p280384 он описал питание своего робота

Он использует PicoUPS-120 (http://www.mini-box.com/picoUPS-120-12V ... ery-backup)
Но эта плата не рассчитана на LiPo и большой ток.
И второй недостаток его конструкции , на мой взгляд, нет защиты от переразряда, есть вольт метр но если вовремя не заметил можно поломать аккумулятор.

Есть другая плата OpenUPS (http://www.mini-box.com/OpenUPS?sc=8&category=1264), она круче в плане возможностей но дорогая. С сайта производителя доставка в Россию не осуществляется, есть другие магазины (например там где купил AndreiSk forum4/topic7528-15.html)
Но она тоже не рассчитана на большой ток.

Я хочу сказать что между питанием шуруповёрта и робота нет большой разницы, и там и там нужна докстанция-зарадка и надёжная схема защиты, тема про питание много раз поднималась на форуме, но самое простое что я видел (для LiPo аккумуляторов) это только решение от AndreiSk.

Ну и относительно недавно появился недорогой шуруповёрт на LiPo, там батарейка + зарядка+докстанция, об этом есть ранее в этой теме.
Последний раз редактировалось linvinus 01 дек 2013, 20:03, всего редактировалось 2 раз(а).
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1640
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С
