переделка шуруповёрта на литиевые аккумуляторы.

СРУВЧ!

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Myp » 02 июл 2016, 12:30

очередная попытка замены лития))
уже в незнаю который раз заказал аккумуляторы, 4 штуки

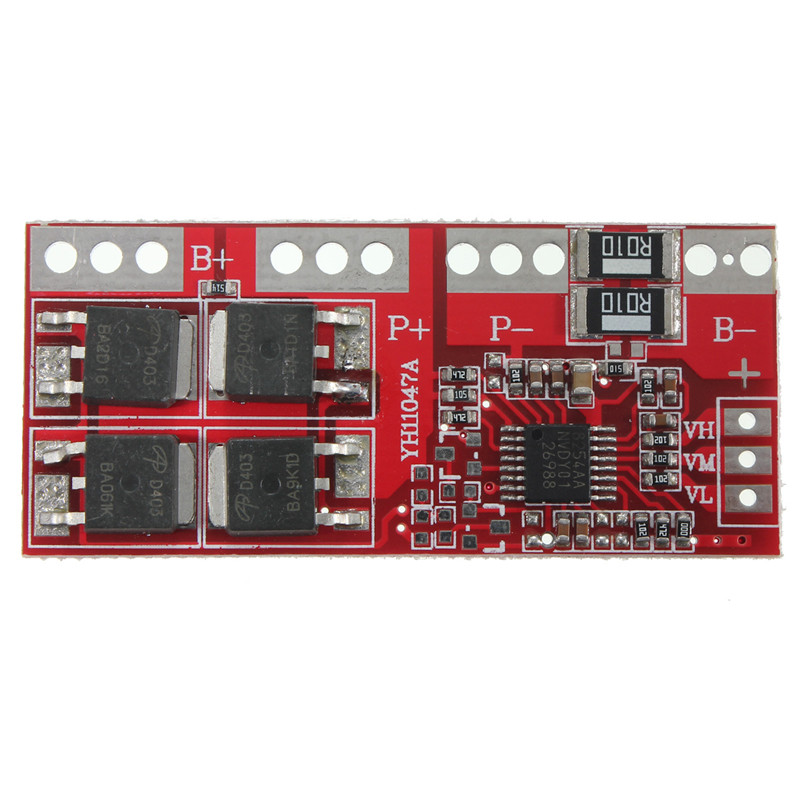

и купил платку защиты от такую
New-Arrival-Best-Price-3S-Li-ion-Lithium-Battery-18650-Charger-Battery-Batteries-Protection-Board-10.jpg


4 аккумулятора выбраны для надёжности, дешевые, вдруг один окажется дохлый, выберу 3 самых хороших.

если вдруг захочу 4 аккумулятора, то плата универсальная, для перевода на 4s надо выпаять перемычку и переставить в соседнюю клеточку один резистор
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение dccharacter » 03 июл 2016, 06:31

А что за акки?
Я тут кручу старый шуруповерт модельным акком 3s, греется нормально так. Но для зарядки надо вынимать акк из шуруповерта, т.е. печаль полная. Надо балансир вставлять в батарею...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4966
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Myp » 03 июл 2016, 14:30

от эти
aliexpress.com/item/4pcs-lot-Free-shipping-to-Russia-LG-18650he4-3-6V-2500mAh-30A-high-drain-LG-HE4/32360956545.html
балансир лень пихать
сделаю в корпусе шурика разъём многопиновый под аймакс
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Alex Post » 01 авг 2016, 23:32

Myp писал(а):от эти
aliexpress.com/item/4pcs-lot-Free-shipping-to-Russia-LG-18650he4-3-6V-2500mAh-30A-high-drain-LG-HE4/32360956545.html
балансир лень пихать
сделаю в корпусе шурика разъём многопиновый под аймакс


Тоже решил свой шурик переделать под Li. Только я вот был абсолютно уверен, что платка эта красненькая и за зарядку тоже отвечает. Или нет? А если да - то нафига еще какой-то внешний зарядник-балансир?
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 715
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Myp » 01 авг 2016, 23:43

да, плата за зарядку отвечает, но в ней нет балансира, она просто делает отсечку по напряжению, это может быть важно если банки изначально не очень ровные по ёмкости.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение elmot » 02 авг 2016, 16:39

со временем это будет важно на любых банках :)
Аватара пользователя
elmot

Сообщения: 5675
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Medtech » 02 авг 2016, 21:01

На 10 зарядку отбалансировать, как раз будет достаточно и не заряжать до упора, лучше почаще подзаряжать до 80-90%
Аватара пользователя
Medtech

Сообщения: 342
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Myp » 02 авг 2016, 21:55

ну плата не совсем тупая, она с контролем напряжения по банкам
и если со временем одна банка подпортится раньше других то просто остальные банки не будут заряжаться полностью, у них будет хронический недозаряд
а ты просто увидишь что шурик стал больно быстро разряжаться и пора менять банки.

Добавлено спустя 4 минуты 53 секунды:
кстати, микросхема контроллер продаётся запрограммированная на разные напряжения отсечки
http://datasheet.sii-ic.com/en/battery_ ... 254A_E.pdf
напряжение зарядки контролируется от 3.9 до 4.3 и расшифровывается по буквам в названии =)
при желании можно прикупить нужную и перепаять
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение kotu » 19 авг 2016, 21:17

Bosch GSR 12V PRO сделал 2 Акм.по 6х18650 один с балансиром второй без , на 8254АА. Проблема одинаковая первый старт нормально, нагрузку даешь , и второй старт и контроллеры в зашиту входят :sorry:
Пробовал индуктивностями последовательно , не помогло, а вот 0,1 ом проволочный помог , по минусу! :Yahoo!:
Но правда сильно греется пришлось в термоизоляцию помещать, но работает и штатной в-умной зарядкой Bosch AL1419DV 7,2-14v? заряжается :crazy:
Может у кого есть , более рациональное решение возникшей проблемы?
kotu

Сообщения: 5
Зарегистрирован: 19 авг 2016, 20:35

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Myp » 20 авг 2016, 12:34

раз срабатывает защита, значит она и должна срабатывать
у тебя на какой ток плата защиты? надо на 15 ампер минимум, а по хорошему бы от 20 ампер чтоб мощно крутил.
ну и аккумуляторы естественно должны быть специальные, с высокой токоотдачей.

Добавлено спустя 1 минуту 50 секунд:
kotu писал(а): 6х18650 один с балансиром второй без , на 8254АА.

эта микросхема расчитана на 3 или 4 аккумулятора, как ты собрал батарею из 6 штук? 3s2p?
3 последовательно не очень мощно получается, лучше добавить пару аккумуляторов собрать 4s2p
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение kotu » 22 авг 2016, 12:12

http://ru.aliexpress.com/item/Hot-Sale- ... 110.zdRhE1
Я поставил такой контроллер, с ноута взял Аккум. сваренные по 2 шт, тока достаточно , по описанию на контроллер 28А :cry:
0,1 ома последовательно , по минусу, немного помогло, но проверил всё равно под нагрузкой старт, защита отрабатывает, и сброс подачей питания на клеммы контроллера. Видно короткий импульс тока, и защита отробатывает :cry:
Последний раз редактировалось kotu 22 авг 2016, 12:33, всего редактировалось 1 раз.
kotu

Сообщения: 5
Зарегистрирован: 19 авг 2016, 20:35

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Myp » 22 авг 2016, 12:30

она всего на 8 ампер рассчитана, это очень мало для шуруповёрта, логично что он у тебя вырубается при набольшой нагрузке.
надо плату минимум на 15 ампер.
но учитывая что у тебя и аккумуляторы никудышние, тем более не должно работать.

повторюсь, нужные специальные аккумуляторы рассчитанные на высокий ток и плата контроллер тоже должна быть на высокий ток.

Добавлено спустя 10 минут 46 секунд:
kotu писал(а): по описанию на контроллер 28А :cry:

кратковременно.
но это неважно потому что у тебя аккумуляторы слабые, они в принципе не способны такой большой ток выдать
скорей всего плата защиты вырубается из за того что напряжение на аккумуляторах проседает ниже допустимого
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Medtech » 22 авг 2016, 12:44

Контроллер вполне пристойный, даже с балансировкой, но для шуруповёрта слабоват, его можно только напрямую закоротив разрядную цепочку и поставив сигнализатор что аккум разряжен, но лучше купить высокотоковый PCM и 11 вольт для 12V движка мало, если только винты крутить.
О,1 Ом получился ограничитель тока, можно проводку потоньше :ROFL: зато ток ограничится.
Аватара пользователя
Medtech

Сообщения: 342
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение kotu » 22 авг 2016, 15:36

http://ru.aliexpress.com/item/New-Arriv ... 3.2.x8XeHw
Такой что ли?
Но акуммы нормальные и просадки не дают , тем более у меня их 2 комплекта,разных 22F, без контроллера всё ок!

Добавлено спустя 45 минут 2 секунды:
Может как то обойти контроллер, пусть только за зарядку и балансировку отвечает,включатель мощьный не поставить, места мало, а вот ключи NP60N03S (30v-60A, с материнок, питание проца) ,как то приделать и переключатель (работа- заряд)? Насилие над оккумами, не смущает , на рынке всегда можно ноутбучных набрать, обычно там одна пара плохая.
Какие идеи, к реализации? Я понимаю что шуруповёрты на 18в меньше потребляют, там контроллера на пиковые нагрузки хватит, и для Китайских хватит , там мощность двигателя ниже заявленной.Но у меня промышленный BOSCH Gsr 12v Prof. Закорачивание балансных резисторов на плате не помогает, резистор последовательно по минусу 0,1ом
, не помогает при увеличении нагрузки на вал, всё равно защита срабатывает :cry:

Добавлено спустя 1 час 58 минут 1 секунду:
вот нашол в другой ветке:cartmannn, Ссылки кривые.
С платами защиты всё не так просто. 21 А. не так уж и много. Насколько быстро срабатывает эта защита никто точно не скажет. Это имеется ввиду: если 47 А. будет 0,1 сек. сработает? А если 50 А. 0,05 сек.?
Вначале при старте ток шурика ограничен только сопротивлениями ШИМ регулятора и обмотки двигателя. Это доли ома.
Я замерял токи при старте с нагрузкой - такого прибора у меня нет (100 А. к примеру), поэтому мерил на резисторе 0,1 Ом. Как понятно в этом случае добавляется это сопротивление + провода.
Не претендую на точность - приходится мерить осциллографом, всякие мультиметры слишком медленные, чтобы что-то показать. Токи в районе 50 А. фиксировал.
Выдержит Ваша защита 50 А.? Или будете стартовать всё время без нагрузки с малых оборотов?
Ещё для справки: шуруповёрт одно скоростной не стоит переделки. Большой момент он всё равно не даст. (тем более слабенький с моментами порядка 3-5 Н.м.) Это скорее дрель без провода. http://forum.fonarevka.ru/showthread.php?t=25934
kotu

Сообщения: 5
Зарегистрирован: 19 авг 2016, 20:35

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Medtech » 23 авг 2016, 10:21

Medtech писал(а):, его можно только напрямую закоротив разрядную цепочку и поставив сигнализатор что аккум разряжен,
просто припаиваешь движок напрямую к аккумулятору и всё.
