Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение linvinus » 02 сен 2013, 16:39

Dmitry__, здорово ты всё подобрал!
Интересно какая минимальная скорость вращения получится.
(думаю вскоре появятся танки на редукторах от шуруповёртов и BLDC =)) )


А по моему вопросу выше найдётся ответ?
Хочется получить точный аналог обычного шуруповёрта, чтобы воткнул его в зарядку с двумя контактами и забыл.
А то давали ссылку на переделку там нужно балансир подключать ещё, как то это геморно получается, к тому же разъём для балансира хлипенький.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1646
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Angel71 » 02 сен 2013, 18:30

:oops: взять пак и забить на балансировку?
Аватара пользователя
Angel71

Сообщения: 9729
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Dmitry__ » 02 сен 2013, 19:05

linvinus писал(а):Хочется получить точный аналог обычного шуруповёрта, чтобы воткнул его в зарядку с двумя контактами и забыл.

Так у меня так и сделано, плата балансира в корпусе аккума. Саморазряд через плату балансира очень низкий. Доработка зарядки простая - ограничение напряжения и уменьшение тока в конце заряда. Балансиры надо покупать на алибабе. Они там стоят копейки, но оптом. я кидал клич: "куплю вагончег балансиров". Но народ не повелся, я хз какие народу нужны...
forum61/topic12163-15.html#p257088
forum61/topic12163.html#p255097

Angel71, по твоей ссылке движок с 4 мм. валом, надо 5 мм. По ценам сейчас я не оптимизирую, мне пофиг, как правильно понял linvinus (академ. интерес), сейчас важно время...
elmot писал(а):Вот не впадлу ставить электрики на $150 в старый шуруповерт:)

Боюсь, потратился больше :)
Я не все договариваю, брушлессов я купил 2 шт, 2-й интереснее. Шуруповерт-донор свой не сразу нашел, сначала купил макиту убитую (кста, вещь!, там мотор открытый). В общем, у меня теперь шуруповертов как у дурака фантиков.
Аватара пользователя
Dmitry__

Сообщения: 7082
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение HarryStar » 02 сен 2013, 20:11

По теме тоже сдохли акк. в шуруповерте, переделал супербюджетным образом:
вывел провод и поставил стандартный модельный разъем XT60 (у меня все аккумуляторы с такими разъемами)
при необходимости приматываю акк к шуруповерту изолентой сбоку и работаю. Непонтово, зато бюджетно.
Аватара пользователя
HarryStar

Сообщения: 981
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение linvinus » 02 сен 2013, 21:23

Dmitry__ писал(а):
linvinus писал(а):Хочется получить точный аналог обычного шуруповёрта, чтобы воткнул его в зарядку с двумя контактами и забыл.

Так у меня так и сделано, плата балансира в корпусе аккума. Саморазряд через плату балансира очень низкий. Доработка зарядки простая - ограничение напряжения и уменьшение тока в конце заряда. Балансиры надо покупать на алибабе. Они там стоят копейки, но оптом. я кидал клич: "куплю вагончег балансиров". Но народ не повелся, я хз какие народу нужны...
forum61/topic12163-15.html#p257088
forum61/topic12163.html#p255097

понял, т.е. ты переделал штатную зарядку, а функцию по контролю заряда/разряда возложил на Protection circiut Module.

ещё я нашёл твою ссылку на OC305ADJ JOYCHARGER Automatic Outdoor Charger,
вот такой бы только на 4 банки было бы супер!

у меня бош, буду думать.

Добавлено спустя 29 минут 13 секунд:
вот какой модуль нашёл http://www.alibaba.com/product-gs/52737 ... ction.html
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1646
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Dmitry__ » 02 сен 2013, 21:24

Закажи imaxb6 подделку, он дешевый народный, прошивка в avr не залочена (или в инете лежат), я вот хочу в нем переписать прошивку для автоматической зарядки как роботы пылесосы.
http://habrahabr.ru/post/150213/
Аватара пользователя
Dmitry__

Сообщения: 7082
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Myp » 02 сен 2013, 21:38

имаксов разных киатйских как грязи и прошивки с оригинального на китай не всегда встают.
щас уже китайские аймаксы идут нифига не похожие на оригинал.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17145
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение linvinus » 02 сен 2013, 21:53

Dmitry__ писал(а):Закажи imaxb6 подделку, он дешевый народный, прошивка в avr не залочена (или в инете лежат), я вот хочу в нем переписать прошивку для автоматической зарядки как роботы пылесосы.
http://habrahabr.ru/post/150213/

У меня такой (или похожий) есть, а прошивка с исходниками?
Наугад лезть в такой девайс стрёмно, я много думал как его использовать в автоматическом режиме, от идеи имитации нажатия кнопок отказался.
Лучше что то готовое найти.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1646
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Dmitry__ » 02 сен 2013, 22:17

linvinus писал(а):Наугад лезть в такой девайс стрёмно, я много думал как его использовать в автоматическом режиме, от идеи имитации нажатия кнопок отказался.

Не делай культа из железа, давай уже подпаивай проводочки :crazy:
https://github.com/stawel/cheali-charger/blob/master/docs/imaxB6/imaxB6-clone-front.jpg?raw=true
https://github.com/stawel/cheali-charger
Аватара пользователя
Dmitry__

Сообщения: 7082
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение linvinus » 03 сен 2013, 05:04

Моя модель называется
macro power m6
внешне очень похоже, тоже ATMEGA32 16AU

R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1646
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение linvinus » 03 сен 2013, 17:45

Вот что нашёл
http://forum.rcdesign.ru/f8/thread59625 ... ost1278627 там есть схема зарядника
А тут результат разработки http://avrcpp.narod.ru/
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1646
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Dmitry__ » 03 сен 2013, 18:13

Хрень какая-то, прожектерство, все проекты начаты и заброшены. Порадовал самописный pcad :D
Чем тебя не устраивает cheali-charger?
Аватара пользователя
Dmitry__

Сообщения: 7082
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение linvinus » 03 сен 2013, 19:29

Dmitry__ писал(а):Хрень какая-то, прожектерство, все проекты начаты и заброшены. Порадовал самописный pcad :D
Чем тебя не устраивает cheali-charger?


Просто хотел найти схему этой зарядки, и попутно нашёл проект.
Что пока останавливает:
1) нет 100% уверенности что к ножкам контроллера моего зярядника подключены те же узлы, хотя после первого осмотра похоже что схема совпадает.
2) сам автор cheali-charger не советует использовать эту прошивку в боевых условиях,
т.е. нужно брать и отлаживать как оно работает, а для этого нужно чёткое понимание как должен происходить процесс заряда, разряда, балансировки и главное что может пойти не так и нужны пациенты которых не жалко.
У меня пока одна единственная зарядка и один акк. наверное правильнее купить новый imaxb6 и пробовать его изменить.
Если использовать в качестве докстанции то наверное нужно прикрутить irda чтобы была гальванически развязанная связь до начала заряда.

Чего не хватает для полного универсального комплеткта который я ищу:
Непонятно как подключать разъём балансировки в режиме докстанции, если зарядник стационарный.
Если зарядник таскать с собой то нужно придумать как , использовать его для ограничения переразряда и перегрузок по току (работа на полезную нагрузку), иначе нужно отдельное устройство, а зарядка станет не нужным балластом и довольно громоздким (по моим меркам).
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1646
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: переделка шуруповёрта на литиевые аккумуляторы.

Сообщение Dmitry__ » 09 сен 2013, 01:42

Вот и прошли еще одни выходные, жене сказал что ушел к любовнице, любовнице сказал что сегодня с женой, а сам встал за токарный станок, снимать стружку :D

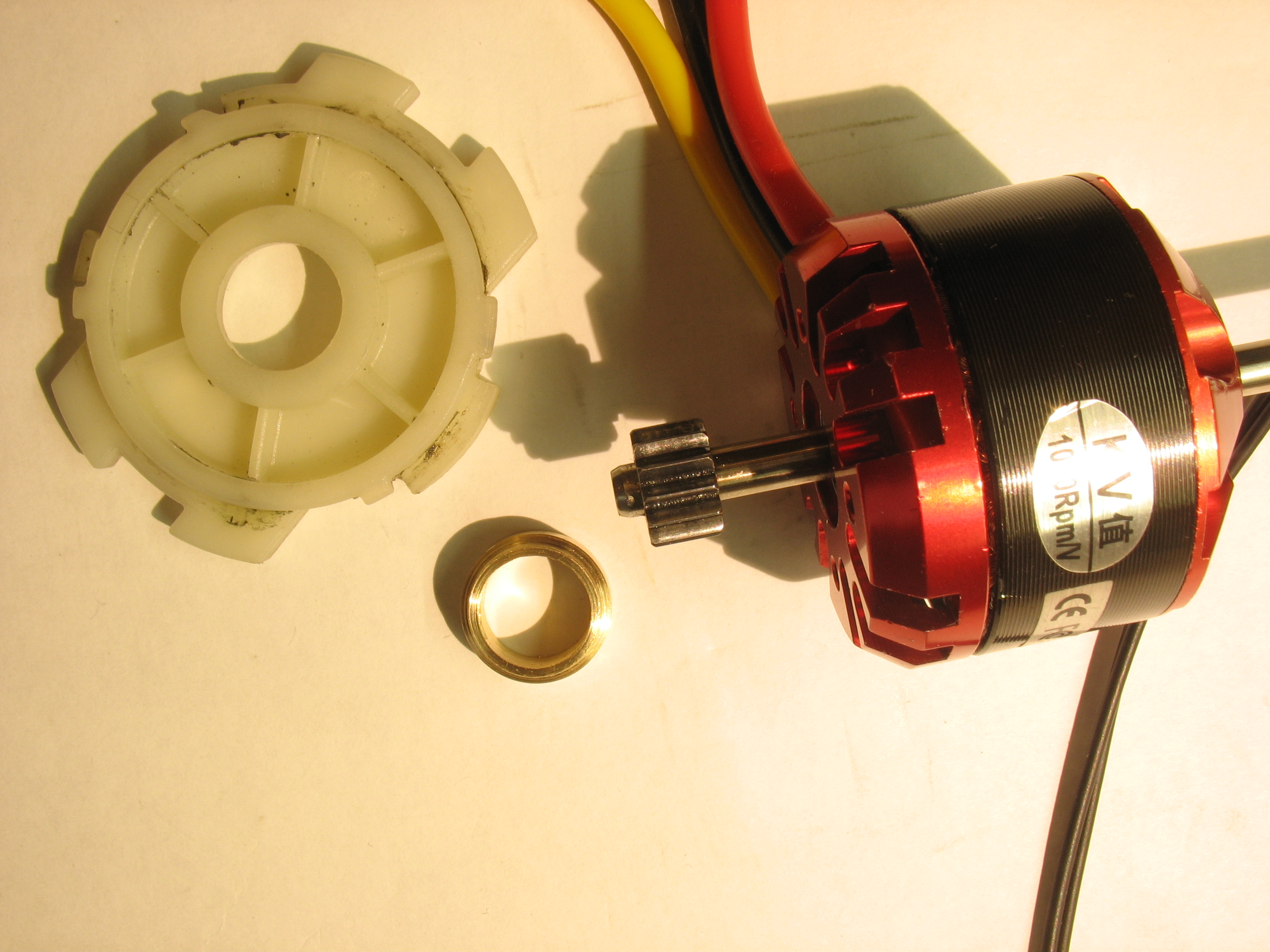

Выточил центрирующую втулку, чтоб брушлес встал ровно в планетарный редуктор:

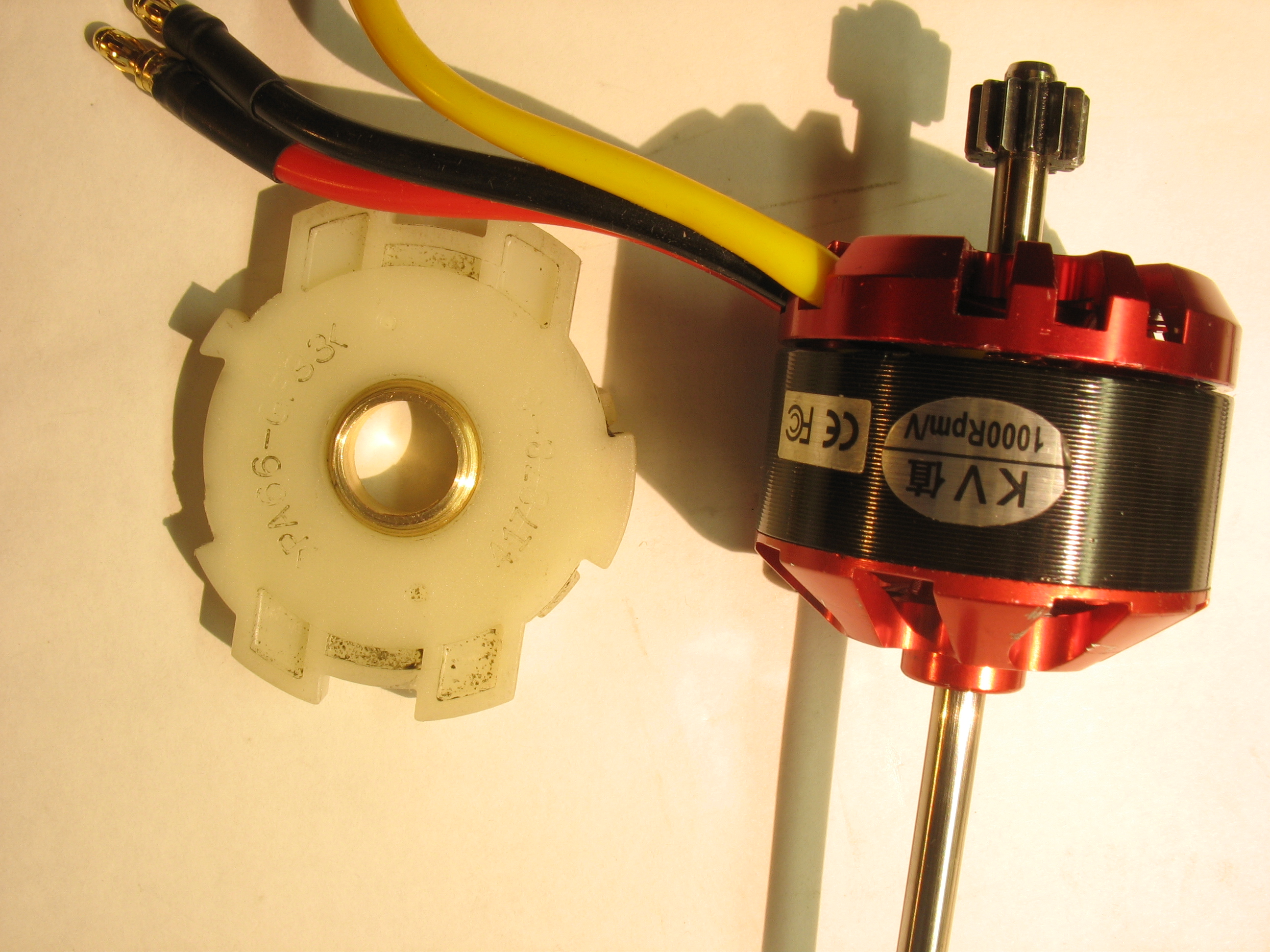

втулка в пластиковой распорке двигателя:

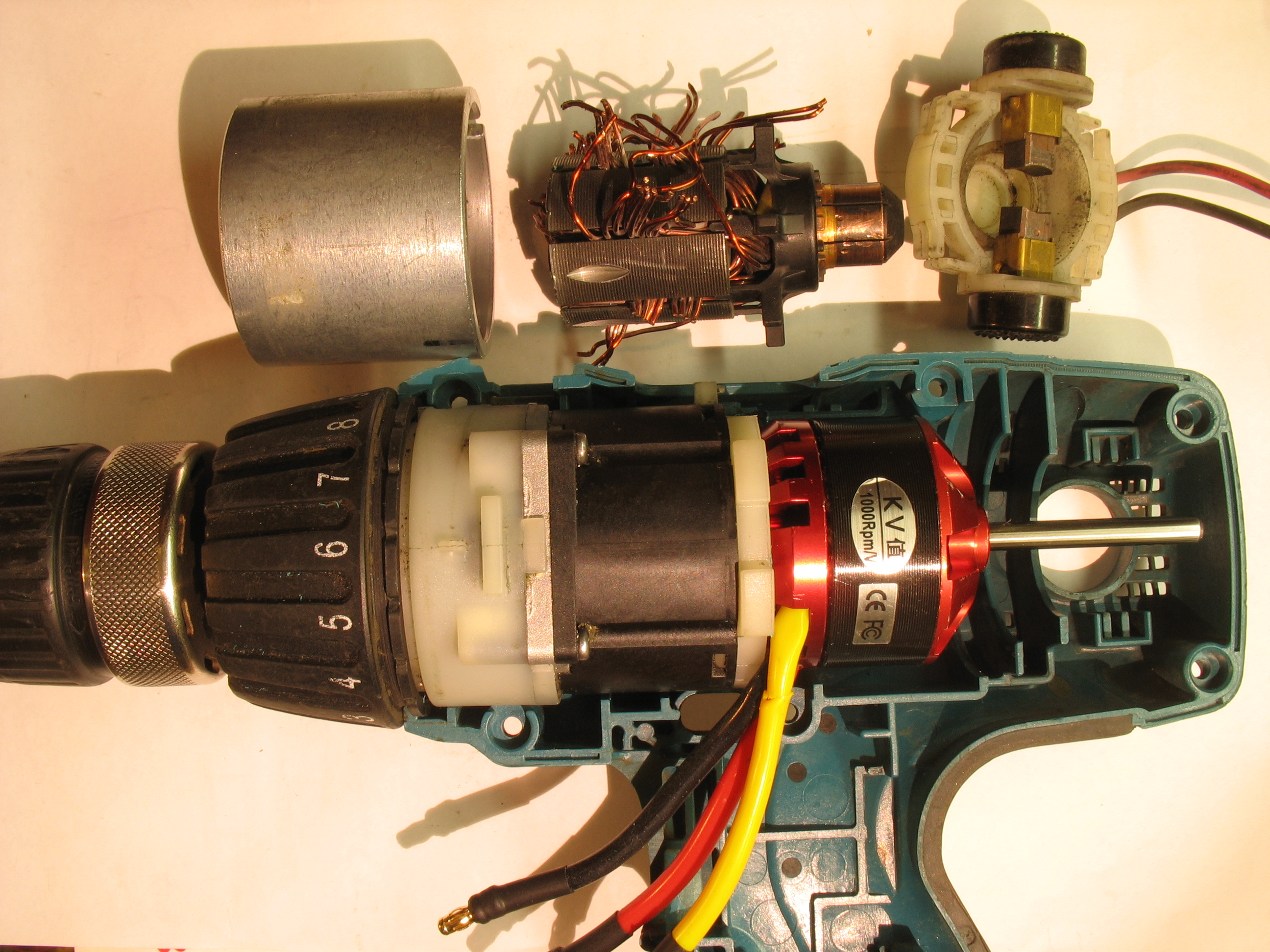

В сборе, рядом лежит родной двигатель с выдернутым валом.

Вообще, после разбирания этой макиты, зауважал их за конструкцию. Двигатель открытый, доступ к коллектору и магнитам статора очень легкий. Признак открытого двигателя - доступ к щеткам двигателя на корпусе шуруповерта. Коллектроник весит 365 гр. Брушлес 134 гр.
Брушлес c4240/09-1020, интереснее двигателя первого шуруповерта, больше полюсов, крутится значительно плавнее, нет вибрации в рукоятку шуруповерта, дешевле, легче, мощнее.
Одна бяда - kv всего 1020, или перематывать или брать аккум 5s :cry:
