Это будет переходный вариант к робот-пылесосe БрумБоту.

Базироваться будет на базе автомобильного пылесоса.
Это не обсуждается и соответсвено является офтопиком!
Я прекрасно представляю все недостатки автомобильного пылесоса и всё же иду на это осознано.

Здесь можно обсуждать только эту концепцию, всё остальное удаляю без предупреждения.

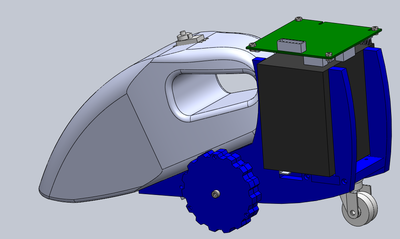

Дизайн на текущий момент.





Диаметр колеса 75мм толщина 16,6мм
Аккумулятор 12В 1.2А + буферный литиевый 3,6В 650мА(стандарный миниботовский)
В башке пылесоса будет площадка для крепления шарпа, радиокамеры, жки и динамика

Матерал шасси - синее оргстекло 8,3мм (то из которого сейчас делается миниботовское шасси "А")

Дизайн заточен под обработку 3D-фрезером, т.е. все детали должны быть по возможности плоскими

1. дань моде (многие хотят иметь на роботе видеокамеру, правда при этом не знают что с ней делать дальше)
2. сможет помимо пылесосинга выполнять функции удаленного видеонаблюдения

А этот че тут пасется ... Да я так... типа пыль подметаю.

А из-за радио не станет он незаконным для производства и реализации ? Разрешение ведь не получить на эту частоту для передачи видео ?

так частота же 433МГц

Она для сигнализаций и ширина полосы (видео ни как не влезет) и мощность ( до 10 мВт ) ограничены.

За нарушение адм. и уг. ответственность и конфискация седств нарушающих правила.

К потребителям мягяче относятся так как они не обязаны быть квалифицироваными по закону о защите прав потребителей. А производитель и продавец обязан и несет полную ответсвенность.

видеокамера это опция, прямого отношения к шасси не имеет.
просто на шасси должно быть место для ее крепления, для ценителей прекрасного.
будут они ставить камеру на робота или нет, какую и для чего это их сугубо личное дело.

Потребление вышеуказанного Эдом передатсика 70-80 мА

добавил фотки с мебельными уголками

А ты принципиально фрезером будешь делать?
Я, кстати, лазером порезанное оргстекло спиртом тёр, всё на месте, что должно было случиться? Фотку!

1. конечно принципиально, я что зря 50.000р. за фрезер отдал??? тем более что лазер на котором я раньше резал сломался, два других оставшихся в городе не могут вырезать (детель припекается к заготовке и вытащить ее от туда не получается)
2. одно должно было сеточкой потрескаться.

Добавлено спустя 3 минуты 7 секунд:
обновил картинки с учетом дырок под крепление пылесоса

2. одно должно было сеточкой потрескаться.

Нужно потом ее отжечь, чтобы снять внутренние напряжения.

в первом посте обновил эскизы

=DeaD= писал(а):Кстати, почему бы в синих треугольниках не сделать вырезы и не поместить там под углом плату? (параллельно грани, на которую пылесос класть)

Как увидел модель, сразу же обратил внимание на это...

я сейчас над этим работаю

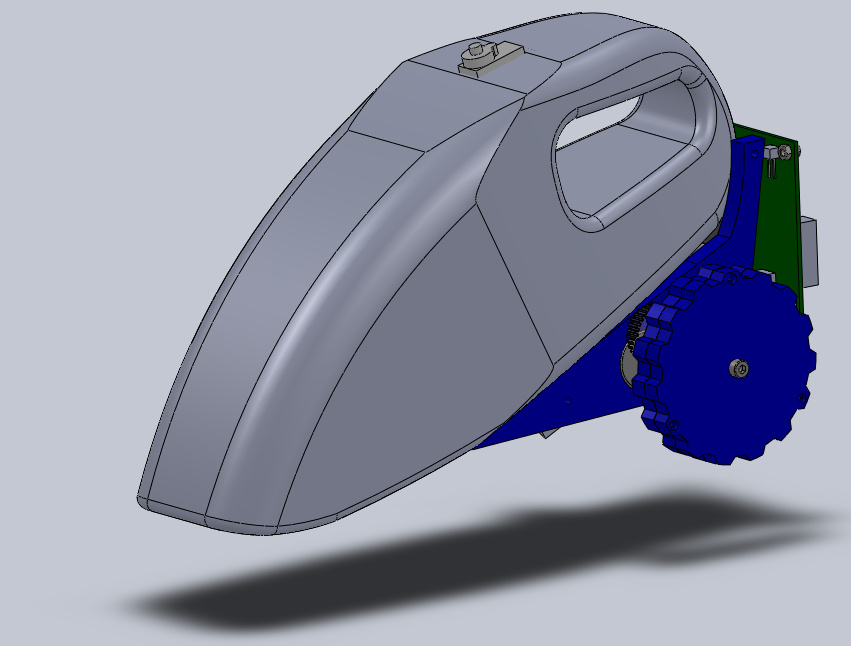

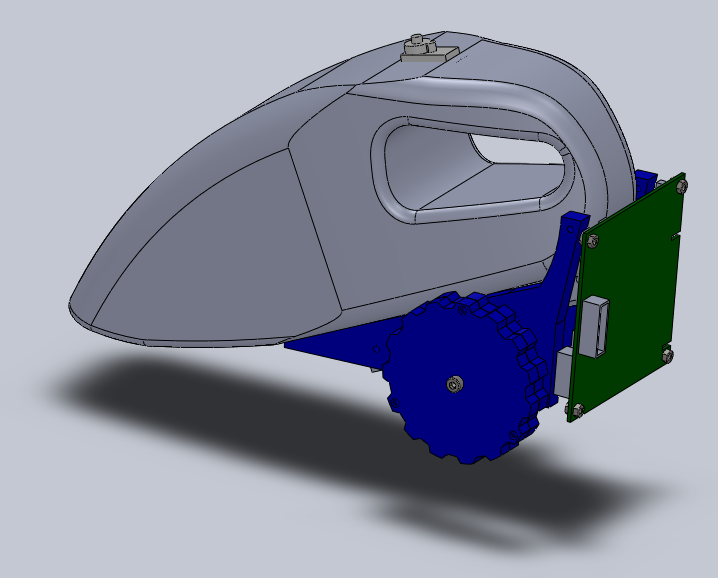

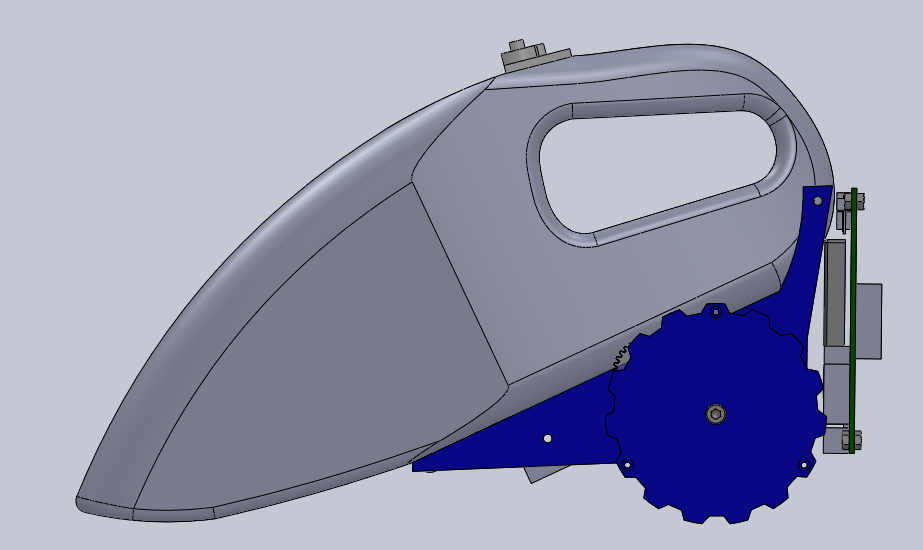

обновил эскизы

в связи с отказом от свинцового акб, полностью перестроил модель.
теперь планируюется сборка из 4шт. акб. GP T160



прятаться будут внутри корпуса пылесоса
