Сообщение EdGull » 14 окт 2009, 21:43

Это будет переходный вариант к робот-пылесосe БрумБоту.

Базироваться будет на базе автомобильного пылесоса.
Это не обсуждается и соответсвено является офтопиком!
Я прекрасно представляю все недостатки автомобильного пылесоса и всё же иду на это осознано.

Здесь можно обсуждать только эту концепцию, всё остальное удаляю без предупреждения.

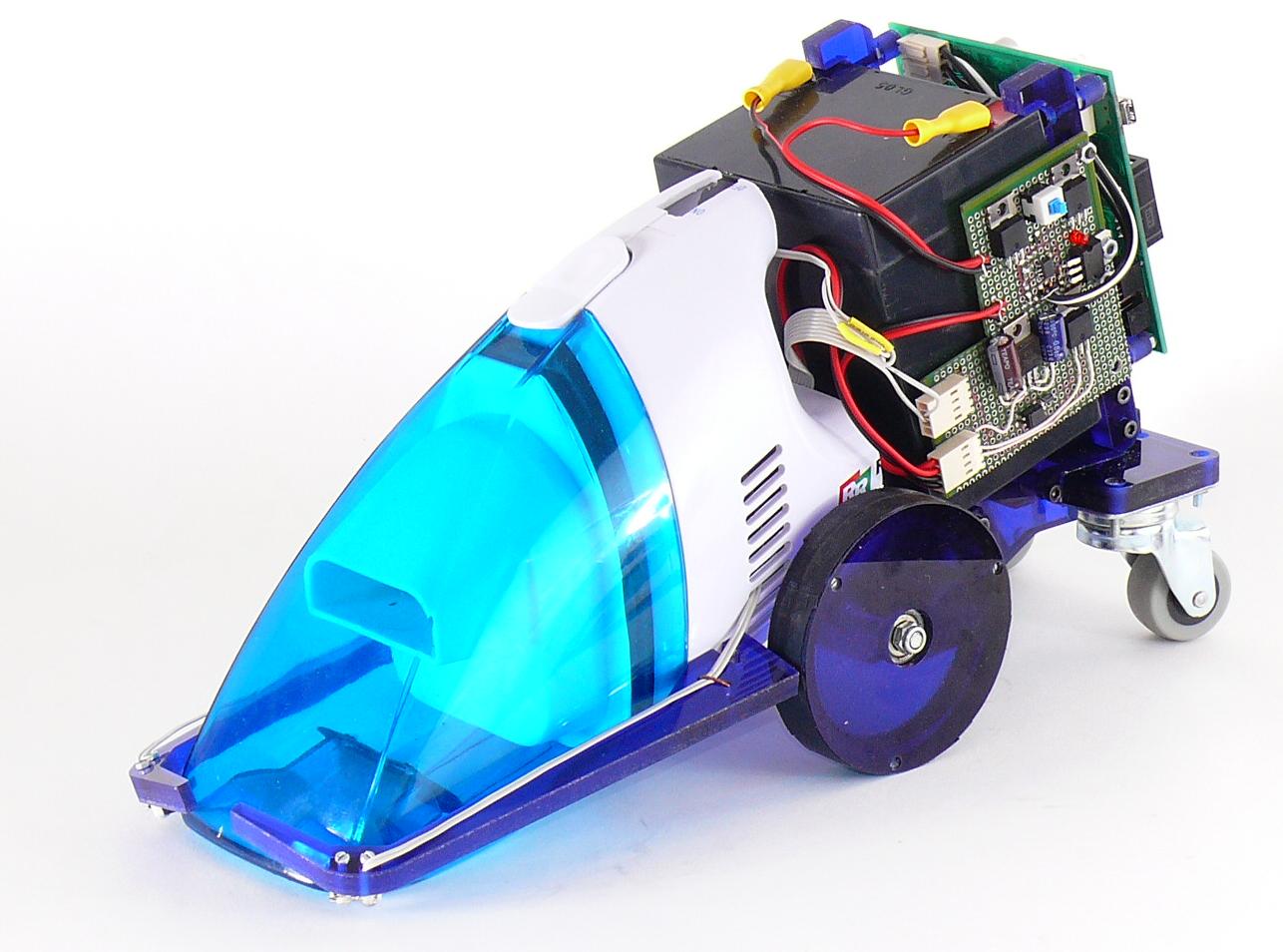

Дизайн на текущий момент.





Диаметр колеса 75мм толщина 16,6мм
Аккумулятор 12В 1.2А + буферный литиевый 3,6В 650мА(стандарный миниботовский)
В башке пылесоса будет площадка для крепления шарпа, радиокамеры, жки и динамика

Матерал шасси - синее оргстекло 8,3мм (то из которого сейчас делается миниботовское шасси "А")

Дизайн заточен под обработку 3D-фрезером, т.е. все детали должны быть по возможности плоскими
