New! Механика "В" (робот-пылесос) для МиниБота

Готовая электроника для самодельного робота. Уровень от начинающих до опытных конструкторов.

New! Механика "В" (робот-пылесос) для МиниБота

Сообщение EdGull » 14 окт 2009, 21:43

Это будет переходный вариант к робот-пылесосe БрумБоту.

Базироваться будет на базе автомобильного пылесоса.
Это не обсуждается и соответсвено является офтопиком!
Я прекрасно представляю все недостатки автомобильного пылесоса и всё же иду на это осознано.

Здесь можно обсуждать только эту концепцию, всё остальное удаляю без предупреждения.

Дизайн на текущий момент.





Диаметр колеса 75мм толщина 16,6мм
Аккумулятор 12В 1.2А + буферный литиевый 3,6В 650мА(стандарный миниботовский)
В башке пылесоса будет площадка для крепления шарпа, радиокамеры, жки и динамика

Матерал шасси - синее оргстекло 8,3мм (то из которого сейчас делается миниботовское шасси "А")

Дизайн заточен под обработку 3D-фрезером, т.е. все детали должны быть по возможности плоскими
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение Myp » 07 дек 2009, 21:17

езду вперёд, назад, поворот на месте, поворот в движении

проезд про просыпаной на пол муке или сахару или манки или что там у тебя есть сыпучего :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17333
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение CiSi » 07 дек 2009, 21:56

Хорошую работу! :)
Аватара пользователя
CiSi

Сообщения: 1011
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение Vovan » 07 дек 2009, 22:54

2EdGull: какова высота (в реале) в "холке" (то бишь до самой верхней точки)?
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение EdGull » 07 дек 2009, 23:04

2Vovan: 180мм

Итак, погонял я его ща немного по сахару, пшеничной крупе и гречке, выводы и проблемы:
1. сосет замечательно, засасывает даже по полсантиметра слева и справа от хрюнделя
2. так как нет щеток, то собрать с колеи колес мусор не может, отчего наезжая на гречку пробуксовывает немного. Вывод или ставить щетки или научить рыскать хрюнделем влево-вправо при езде вперед.
3. видео выложить не могу, т.к. встроенный в винду мувемейкер виснет при редактировании файлов. Может это быть из-за того что я ему подсовываю переконвертированные mov в avi файлы.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение yak-40 » 07 дек 2009, 23:58

или научить рыскать хрюнделем влево-вправо при езде вперед.

Оч хороший вариант!
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение SMT » 08 дек 2009, 00:14

А ежели к его хрюнделю приделать широкий раструб-юбку во всю колею?

MovieMaker неконвертированное mov не понимает? Мoжет сразу на YouTube?
Вроде VLC все умеет конвертить.
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение EdGull » 08 дек 2009, 07:34

про юбку не понял как оно должно выглядеть
еще можно выхлопами хрюнделя вместо щеток поддувать с колеи в сторону сосалки

Добавлено спустя 2 минуты 22 секунды:
про MovieMaker, неконвертированное не понимает.
Сразу на YouTube не хорошо будет. Пдрезать нужно спереди-сзади, титры наложить и всё такое...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение EdGull » 11 дек 2009, 14:13

и так, проведенные испытания показали хорошие результаты
но появилось желание все таки еще и контактные бамперы сделать
пока без подметалок.

принимаются предложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение Master » 11 дек 2009, 14:19

Даешь видео!
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение EdGull » 11 дек 2009, 14:21

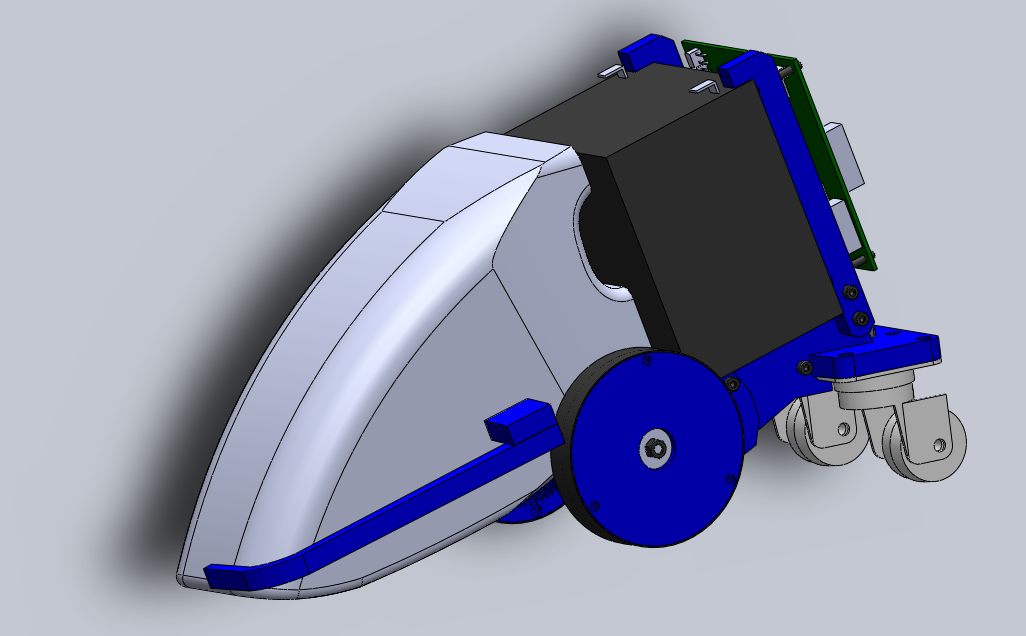

что-то типа этого

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение Master » 11 дек 2009, 15:10

Красиво, а может сверху накрыть это все общим колпаком из пластика?

Добавлено спустя 25 секунд:
Что бы было как единое целое.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение EdGull » 11 дек 2009, 15:15

из чего его вырезать на моем 3D-фрезере?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение yak-40 » 11 дек 2009, 15:17

Колёса полюбому надо защищать. Самая застреваемая деталь.

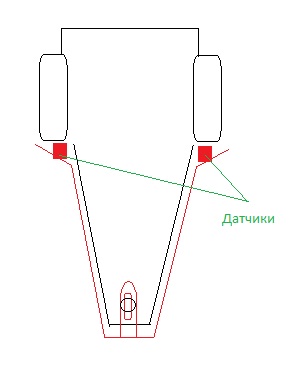

Где-то так:

И по высоте мне кажется надо его сделать выше.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение EdGull » 11 дек 2009, 15:20

хрюндель снимаемый
к нему крепиться нельзя
или я неправильно понял твой эскиз?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение yak-40 » 11 дек 2009, 15:26

Да, это верно, не учёл :(
Ну всё равно, идея такая, целиковый плавающий бампер, и два датчика сзади, на максимальном ходе рычага.
А как крепить тогда хз :( Ну может под хрюнделем какую площадку сделать?
Просто эта схема показала себя оч хорошо.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец
