New! Механика "В" (робот-пылесос) для МиниБота

Готовая электроника для самодельного робота. Уровень от начинающих до опытных конструкторов.

New! Механика "В" (робот-пылесос) для МиниБота

Сообщение EdGull » 14 окт 2009, 21:43

Это будет переходный вариант к робот-пылесосe БрумБоту.

Базироваться будет на базе автомобильного пылесоса.
Это не обсуждается и соответсвено является офтопиком!
Я прекрасно представляю все недостатки автомобильного пылесоса и всё же иду на это осознано.

Здесь можно обсуждать только эту концепцию, всё остальное удаляю без предупреждения.

Дизайн на текущий момент.





Диаметр колеса 75мм толщина 16,6мм
Аккумулятор 12В 1.2А + буферный литиевый 3,6В 650мА(стандарный миниботовский)
В башке пылесоса будет площадка для крепления шарпа, радиокамеры, жки и динамика

Матерал шасси - синее оргстекло 8,3мм (то из которого сейчас делается миниботовское шасси "А")

Дизайн заточен под обработку 3D-фрезером, т.е. все детали должны быть по возможности плоскими
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение Master » 11 дек 2009, 15:49

EdGull писал(а):из чего его вырезать на моем 3D-фрезере?

Оргстекло тонкое, чем тоньше тем лучше, но я не делал, чисто теория и то что видел в инете.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение EdGull » 11 дек 2009, 15:51

и как на 3D-фрезере из тонкого оргстекла сделать колпак???
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение CiSi » 11 дек 2009, 18:56

а может несколько кнопочек по периметру на термоклей посадить?
Аватара пользователя
CiSi

Сообщения: 1011
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение EdGull » 11 дек 2009, 18:58

много прийдется ставить
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение CiSi » 11 дек 2009, 21:06

За то будет нормальная чувствительность к препятствием и можно будет узнать где именно произошло столкновение.
Аватара пользователя
CiSi

Сообщения: 1011
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение EdGull » 11 дек 2009, 21:28

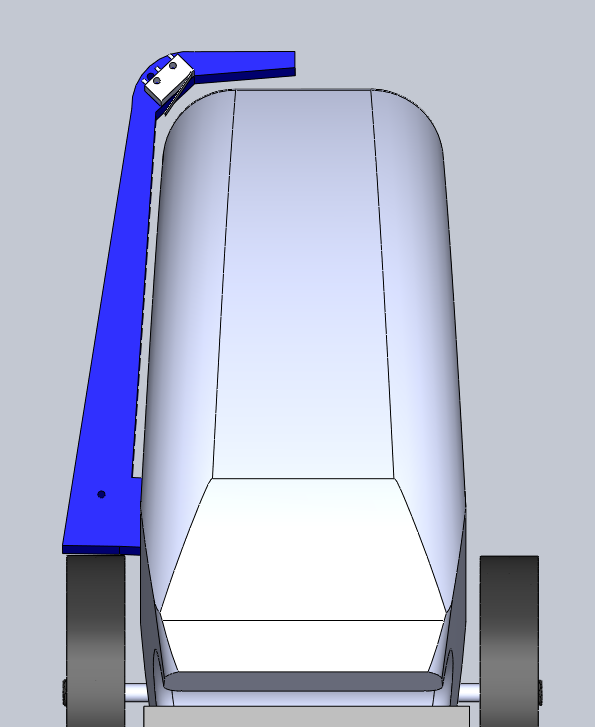

думаю вот так сойдет

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение CiSi » 11 дек 2009, 21:36

Да и так сойдет. Для испытаний. А для нормальной версии все равно надо ставить что то более "информационное".
Аватара пользователя
CiSi

Сообщения: 1011
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение Myp » 11 дек 2009, 21:46

микрик спрячь под лапку)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17333
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение EdGull » 11 дек 2009, 21:52

эт понятно, это чтоб понятней было
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение yak-40 » 11 дек 2009, 21:55

CiSi писал(а):а может несколько кнопочек по периметру на термоклей посадить?

Нельзя кнопки. Между кнопками может что-то попасть.
Не забывай про ножки стула(стола), самое коварное препятствие.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение CiSi » 11 дек 2009, 22:04

Ну тогда их можно соединить попарно, а то едгул одну посталил и при столкновенни неизвесно где именно оно произошло. нито с переди ни то с боку.
Аватара пользователя
CiSi

Сообщения: 1011
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение EdGull » 11 дек 2009, 22:05

тяжело стукнуться сбоку если ехал прямо :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение yak-40 » 11 дек 2009, 22:18

CiSi писал(а):Ну тогда их можно соединить попарно, а то едгул одну посталил и при столкновенни неизвесно где именно оно произошло. нито с переди ни то с боку.

Всё правильно. Левый сработал - препятствие слева, правый - справа, оба - препятствие спереди. Чего тут непонятного?
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение CiSi » 11 дек 2009, 22:24

EdGull писал(а):тяжело стукнуться сбоку если ехал прямо :D

ситуации разные бывают. :)
Аватара пользователя
CiSi

Сообщения: 1011
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: New! Механика "В" (робот-пылесос) для МиниБота

Сообщение SMT » 11 дек 2009, 23:35

yak-40 писал(а):оба - препятствие спереди

У меня на 6м прототипе на бамперах достаточно гибкие пластины были, но препятствие впереди все равно не получалось надежно замечать, пришлось третью кнопку ставить.
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей
