USB программатор для AVR

Все что связана с заливкой программ в микроконтроллеры.

Сообщение prottoss » 04 окт 2006, 15:44

avr123.nm.ru писал(а):У меня в PROTEUS получается на ножке "PB1 - LED"   100 КГц всего, а не 1 МГц.  Этого может быть мало.
Я не знаю, что за мультики Вы в протеусе смотрите, но в РЕАЛЬНОМ контроллере РЕАЛЬНОГО программатора счетчик ТС1 делит тактовую частоту МК ровно на 6, дальше сами соображайте)))
prottoss

Сообщения: 41
Зарегистрирован: 17 июл 2006, 16:24
Откуда: Новокузнецк

Сообщение prottoss » 04 окт 2006, 15:50

Кстати, скоро будет новая прошива для поддержки ОС Вынь98/МЕ/НТ/2000, т.к. в данный момент программатор работет только с ХР. Возможно, что добавлю еще один ПОЛНОЦЕННЫЙ СОМ-порт... Возможно
prottoss

Сообщения: 41
Зарегистрирован: 17 июл 2006, 16:24
Откуда: Новокузнецк

Сообщение avr123.nm.ru » 04 окт 2006, 16:45

можно ли при старте помигать светодиодами 3 сек для диагностики что все в порядке и кварц запущен.  Потому что если у когото не работает с первого раза то не поймешь почему - а тут будет ясно визуально - мега запустилась - мигание около 3 сек - значит частота нормальная...
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение prottoss » 04 окт 2006, 19:06

avr123.nm.ru писал(а):можно ли при старте помигать светодиодами 3 сек для диагностики что все в порядке и кварц запущен.  Потому что если у когото не работает с первого раза то не поймешь почему - а тут будет ясно визуально - мега запустилась - мигание около 3 сек - значит частота нормальная...
Я не считаю нужным делать такую диагностику. Во первых, нерабочий программатор определить очень легко - Windows сразу начнет ругаться на неопознанное USB устройство. Во вторых, искушенный человек легко соберет подобное устройство без ошибок и сразу начнет с ним работать, новичкам же, ИМХО, будет полезно повозится со схемой, аналогичной по сложности с мультивибратором)))...
Многие мне пишут - что делать? не работает. После недельной переписки сообщают: ой, извините, все заработало я забыл вот эту пимпочку припаять вот к этой загогулине))) Смешно, ей Богу. Честно говоря, я все больше склоняюсь к мысли не отвечать на подобные письма, а то какой то виртуальный радиокружок получился...По началу пытался отлавливать баги, но сейчас могу заявить твердо - под WinXp все работает прекрасно со всем софтом, перечисленным на моей страничке, посвященной программатору. Так что спаивайте, прошивайте и удачи)))
prottoss

Сообщения: 41
Зарегистрирован: 17 июл 2006, 16:24
Откуда: Новокузнецк

Сообщение avr123.nm.ru » 04 окт 2006, 21:39

дак не работает - ясно что не работает.

а как определить что кварц не запустился ?

как определить что запустился квару и МК шагает по проге и дело в чем то другом ?

естественно это нужноначинающим у кого нет осцилографа и прочих примочек способных померить 1 МГц такта.

========

не ну если так трудно добавить мигание светодиодом при старте проги то конечно не стоит ...

но мне кажется что это очень просто и главное информативно.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение -= Александр =- » 05 окт 2006, 11:17

У меня она с первого разу не захотела работать - но я сам виноват, резисторы запаял какие под рукой нашел. Разница была небольшая, а все равно USB работать отказалось. Собака была зарыта в резисторе подтяжки одной из линий. Я это понял почти сразу, а вот для новичка это было бы довольно трудной проблемой... И никакой светодиод тут не поможет. ИМХО такие штуки не для новичков, начинать осваивать МК лучше с известным всем БайтБластером - уж если что заглючит - проще будет найти ошибку.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Viznuk » 10 дек 2006, 20:29

Всем привет. Во-первых спасибо за схему программатора. А во-вторых я сделал разводку - может кому интересно будет.
Viznuk

Сообщения: 4
Зарегистрирован: 10 дек 2006, 20:21
Откуда: Киев

Сообщение Viznuk » 10 дек 2006, 20:42

Извиняюсь. Здесь рисунок в LayOut 4.
Вложения
USBProgV1.zip
Плата
(9.76 КиБ) Скачиваний: 752
Viznuk

Сообщения: 4
Зарегистрирован: 10 дек 2006, 20:21
Откуда: Киев

Сообщение Viznuk » 10 дек 2006, 20:48

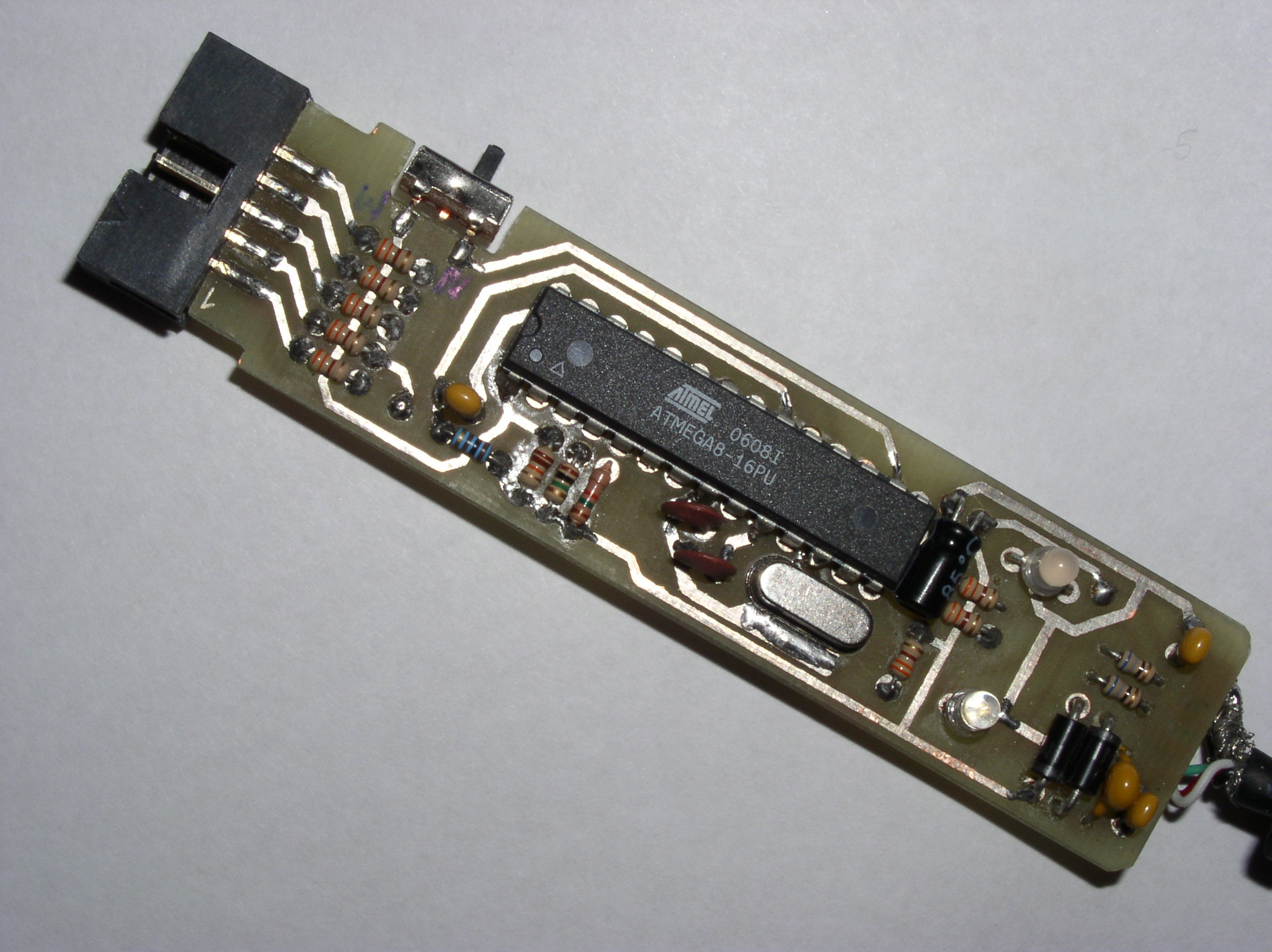

А здесь внешний вид.
Вложения
Viznuk

Сообщения: 4
Зарегистрирован: 10 дек 2006, 20:21
Откуда: Киев

Сообщение Tracer » 11 дек 2006, 01:46

Viznuk писал(а):А здесь внешний вид.

А под какой корпус, или OpenHardware? :0)
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков

Сообщение Fotum » 14 дек 2006, 15:09

Скиньте мне на мыло, плиз, схему USB-программатора для ATtiny2313 (желательно с прогой).
Мое мыло: iksbox@mail.ru
Заранее спасибо
Fotum


Сообщение Viznuk » 15 дек 2006, 23:15

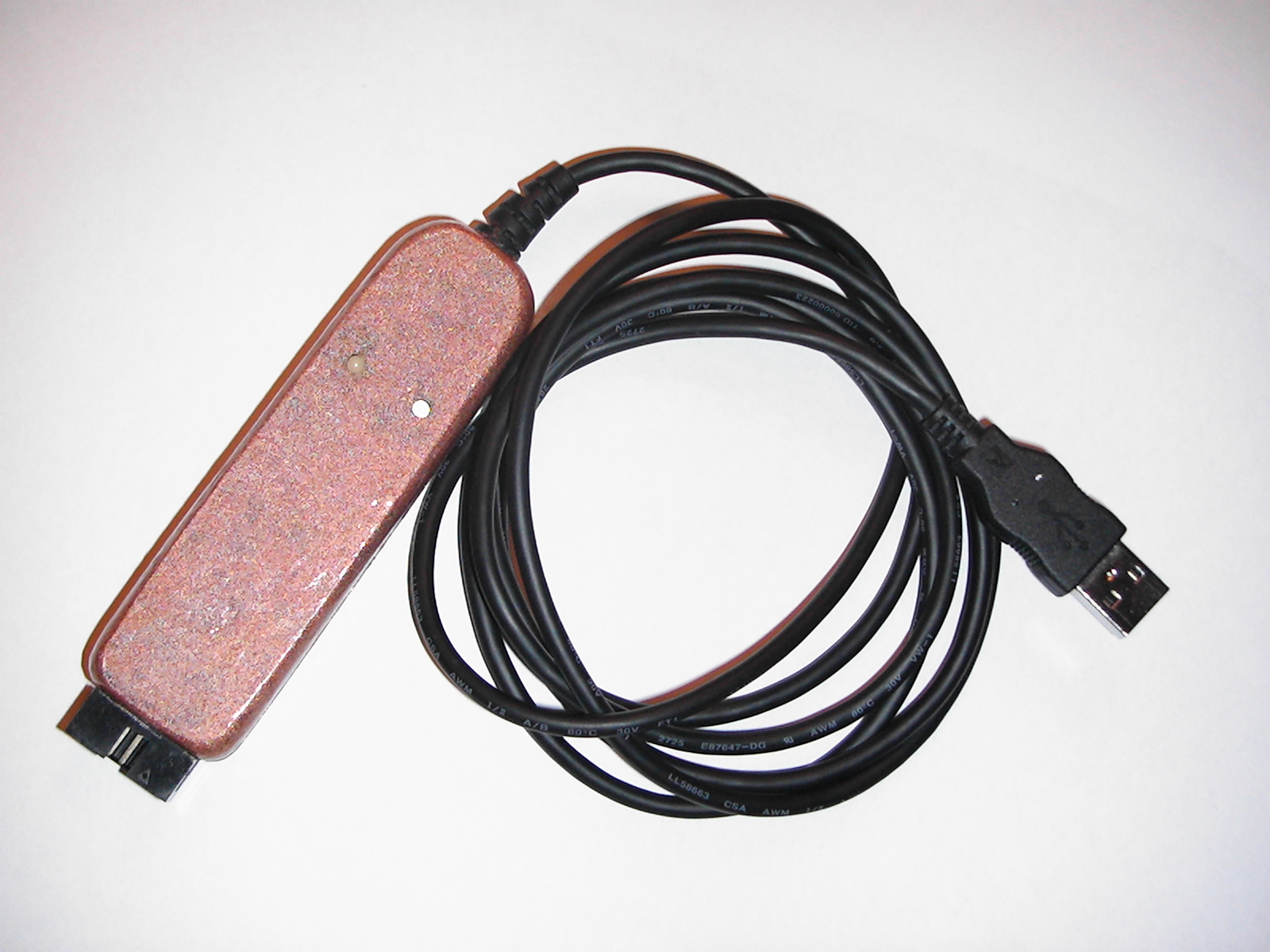

Корпус самопальный  :)
Вложения
Viznuk

Сообщения: 4
Зарегистрирован: 10 дек 2006, 20:21
Откуда: Киев

Сообщение zukla » 06 янв 2007, 20:00

Здесь рисунки для SMD в LayOut 4.
Под кабель, USB-A, USB-B.
Приношу извинения по повду USB-B.
Архив исправил, теперь как надо.
Собрал USB-B, зашил ПОНИ, всё работает ОК!
Спасибо ПРОТТОС :)
Вложения
AVR-USB SMD.rar
(77.42 КиБ) Скачиваний: 807
zukla

Сообщения: 2
Зарегистрирован: 06 янв 2007, 07:43
Откуда: москва

Сообщение libricon » 18 янв 2007, 00:38

сбрал, прошил, винда нашла...
вот дальше не могу прошить :(



вопрос, можно ли пони прог заставить шить через него?
libricon

Сообщения: 303
Зарегистрирован: 09 июн 2005, 19:49

Сообщение prottoss » 18 янв 2007, 00:46

libricon писал(а):сбрал, прошил, винда нашла...
вот дальше не могу прошить :(
вопрос, можно ли пони прог заставить шить через него?
Естественно, нет ))) Только те программы, которые перечисленны на моей страничке про программатор
prottoss

Сообщения: 41
Зарегистрирован: 17 июл 2006, 16:24
Откуда: Новокузнецк
