ЧТО ТАКОЕ программатор и с чем его едят?

Все что связана с заливкой программ в микроконтроллеры.

ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение Полный ламер » 04 окт 2005, 02:12

люди!!!
кто может, ответьте мне на вопрос(желательно пообъёмнее)
1)что из себя представляет программатор
2)какой тип схем он печатает (обобщённо)
3)по какому принципу он работает
4)чем его заправлять
5)и, если можно,дать ссылочку на фотки и прочий материал по этой теме...
Полный ламер

Сообщения: 75
Зарегистрирован: 23 сен 2005, 22:41
Откуда: москва

Сообщение -= Александр =- » 04 окт 2005, 03:05

Мндя... Где ж ты таких ужасов про программатор наслушался?  :lol:

Программатор - это девайс для закачки твоей программы в микроконтроллер. Написал программу, воткнул программатор одним концом в комп, другим - в контроллер и твоя прога в него прошивается.
Бывают они самые разные: от простейшего из 5ти проводов в LPT-порт и до сложных параллельных программаторов.

Поищи по форуму, тема программаторов много где обсуждалась!

А по поводу рисования плат - строют некоторые товарищи (и я в их числе) такие машины, но пока ни одна из них не рисует...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 04 окт 2005, 13:25

Кстати, USB-шные программаторы делаются на базе AVR-ов. Ни кто не встречал решений объединенного контроллера с программатором на одной плате? Помоему будет удобно, контроллер с USB напрямую подключающийся к компьютеру.
Kanoka
Модератор

Сообщения: 1272
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Mike_MA » 04 окт 2005, 14:18

Kanoka писал(а):...Ни кто не встречал решений объединенного контроллера с программатором на одной плате?

А можно поподробнее расшифровать эту Волшебную фразу :"...объединенного контроллера с программатором..." :wink:
Mike_MA

Сообщения: 367
Зарегистрирован: 07 фев 2005, 17:41
Откуда: Санкт-Петербург

Сообщение Kanoka » 04 окт 2005, 14:35

Расшифровываю. Есть контроллер, предположим на 8-ой Меге, и есть программатор, например такой http://atmel.argussoft.ru/download/hard ... rammer.pdf на той же 8-ой Меге. Вопрос что мешает возложить функцию прогмматора контроллера на сам контроллер? (во завернул).
Kanoka
Модератор

Сообщения: 1272
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Mike_MA » 04 окт 2005, 15:59

Kanoka писал(а):Расшифровываю. Есть контроллер, предположим на 8-ой Меге, и есть программатор, например такой http://atmel.argussoft.ru/download/hard ... rammer.pdf на той же 8-ой Меге. Вопрос что мешает возложить функцию прогмматора контроллера на сам контроллер? (во завернул).


В серии ATmega у некоторых контроллеров есть возможность самопрограммирования собственной памяти, но для этого в любом случае в памяти должен быть прошит загрузчик. То есть хоть по SPI или USART или просто по своему собственному протоколу можно прошивать память. :wink:
Mike_MA

Сообщения: 367
Зарегистрирован: 07 фев 2005, 17:41
Откуда: Санкт-Петербург

Сообщение -= Александр =- » 04 окт 2005, 16:10

USB надо разве-что владельцам ноутов без ЛПТ. Потомк как софт стандартный такие шнурки увы не поддерживает, а извращаться ради модного интерфейса мне например лень...  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 04 окт 2005, 16:30

USB надо разве-что владельцам ноутов без ЛПТ.

Ну не совсем так, у меня 4 компьютера, 2 из них десктопы, но ни в одном нет ни ЛПТ ни СОМ  :wink:
Kanoka
Модератор

Сообщения: 1272
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение Dizayner » 24 сен 2009, 08:35

Доброго времени суток старожилам форума !

- вообщем у меня такая проблемка возникла, есть плата управления устройством, от короткого замыкания в блоке либо сгорела, либо сбилась программа у ИС: PIC16F871-I/P
http://catalog.gaw.ru/index.php?page=co ... l&id=15526
http://eicom.ru/pdf/datasheet/Microchip ... 70871.html

- так-же когда-то покупал USB-программатор "TOP 2007"
http://www.vbay.ru/item.php?id=130304592829
http://www.vbay.ru/?category=36322&min= ... egoryID=-1

- соответственно у меня вопрос, возможно ли взять аналогичную микросхему с рабочего модуля, вставить в программатор, скопировать все данные, установить новую (пустую) микросхему и записать все данные туда ?!
- если да, то необходимо искать и заказывать именно такую модель схемы или есть специальные для таких целей микросхемы, которые можно купить в любом магазине радиодеталей ?

Cпасибо.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение yak-40 » 24 сен 2009, 08:44

Dizayner писал(а): соответственно у меня вопрос, возможно ли взять аналогичную микросхему с рабочего модуля, вставить в программатор, скопировать все данные, установить новую (пустую) микросхему и записать все данные туда ?!

Возможно, если она не защищена от считывания.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение avr123.nm.ru » 24 сен 2009, 08:46

Dizayner писал(а):возможно ли взять аналогичную микросхему с рабочего модуля, вставить в программатор, скопировать все данные, установить новую (пустую) микросхему и записать все данные туда?!

Можно скопировать если производитель не запретил этого аппаратно.

Если запретил то обычно просто заказывают разработать похожую программу.

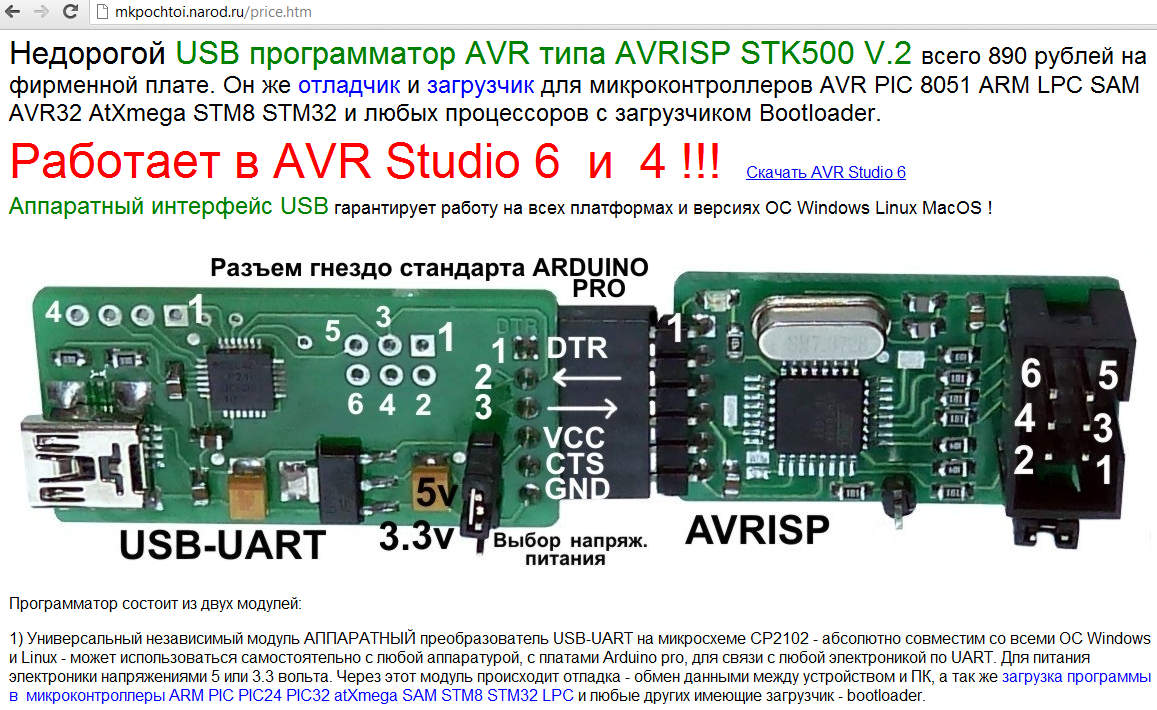

Программатор для AVR недорого и по почте типа stk500 AVRISP он же адаптер USB-UART совместимый с Arduino PRO
Вложения
программатор для AVR недорого и по почте типа stk500 AVRISP.jpg
Последний раз редактировалось avr123.nm.ru 14 сен 2012, 01:10, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение Dizayner » 24 сен 2009, 08:57

yak-40 & avr123.nm.ru Спасибо за ответ :beer:

- по идее защиты не должно быть потому-что эта плата продается как конструктор "собери сам", а как можно экспирементально проверить защищена она или нет ? у меня все подключенно к РС, индикатор "POWER" задействован а индикатор "READY" пока бездействует...


П.С. было бы отлично и более эффективно поддерживать контакт при помощи скайпа, если есть возможность подключится Skype: realcinema :friends:
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение avr123.nm.ru » 24 сен 2009, 10:16

Дак "собери", а не "прошей". Наверняка с защитой. В напишите что за прибор, что делает и как, схему приложите.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение Dizayner » 24 сен 2009, 20:54

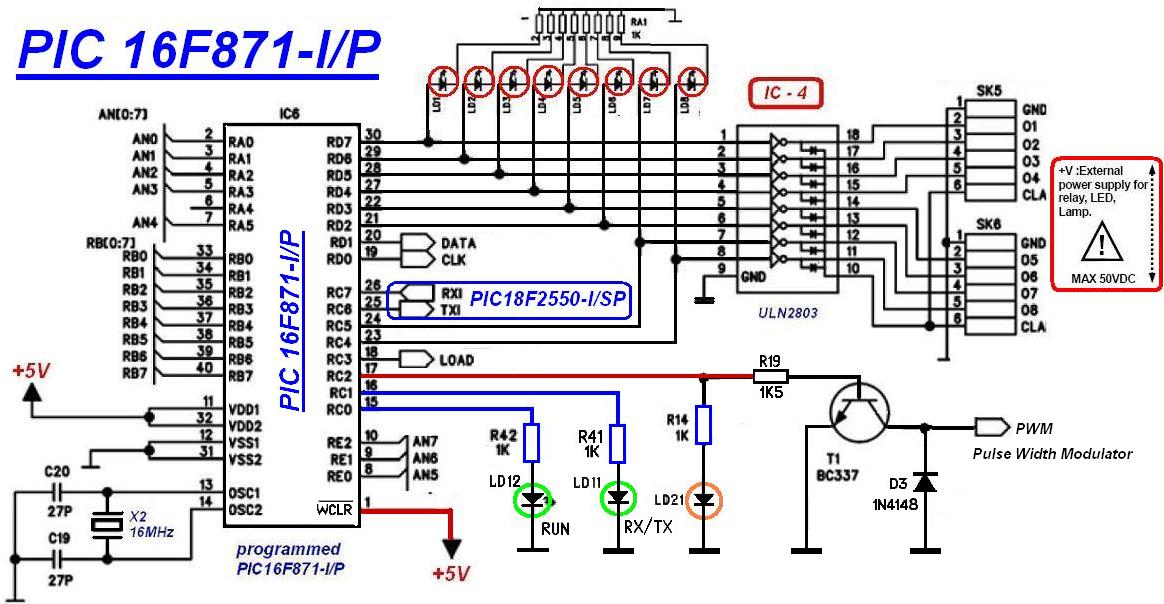

Схема предназначенна для управления девайсами через USB-порт, вообщем из-за короткого замыкания во внешнем блоке, сгорела микросхема "IC-4 (ULN2803)" так же нессколько светоиндикаторов ! вообщем со схемой "IC-4 (ULN2803)" особых проблем не возникло, а вот на выходе "PIC16F871-I/P" по неизвестным пока причинам сигнала нету, т.е. не происходит инициализация между устройством и PC
Вложения
PIC 16F 871-I/P
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение SERGEY_M » 24 сен 2009, 21:02

сгорела микросхема "IC-4 (ULN2803)" так же нессколько светоиндикаторов

пипец ПИКу... :cry:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей
