Dizayner писал(а):по неизвестным пока причинам сигнала нету
Причины известны. Светодиоды сгорели, а так как выводы пика подключенные к ним сконфигурированы на выход, значит и они погорели. Не могли не погореть. Сто пудов
- Этот человек - не человек! это робот! - Как? уже делают?! - Делают!!!
pic16f871 не умеет работать с USB и управлялся от обычного USART (СОМ порт можно сказать), используя мост на pic18f2550. Вот последний чип и позволяет управлять чем угодно прямо от USB.
contr писал(а):pic16f871 не умеет работать с USB и управлялся от обычного USART (СОМ порт можно сказать), используя мост на pic18f2550. Вот последний чип и позволяет управлять чем угодно прямо от USB.
Tак оно и есть, на вышеуказанной схеме обозначенно пины 25-ТХI и 26-РХI идут на другой ПИК "PIC18F2550-I/SP" который непосредственно и задействованн на USB, должен заметить что ПИКи ”PIC16C745” тоже работают напрямую с USB-портом
по неизвестным пока причинам сигнала нету
Причины известны. Светодиоды сгорели, а так как выводы пика подключенные к ним сконфигурированы на выход, значит и они погорели. Не могли не погореть. Сто пудов
Для того что-бы не гадать на кофейной гуще, имея на руках программатор ТОP-2007http://www.vbay.ru/item.php?id=130304592829 http://www.vbay.ru/?category=36322&min= ... egoryID=-1 а так-же два одинаковых ПИКа PIC16F871-I/S, один из которых 100%работоспособный: 1) можно ли проверить работоспособность ПИКа ? 2) можно ли "скопировать" необходимую информацию и "перезаписать" на другой чип ? 3) можно-ли найти в интернете необходимые "для загрузки" файлы ? P.S. что означают последние буквы в ПИКах ? PIC16F871-I/S PIC18F2550-I/SP
Последние буквы обозначают корпус и теперетурный диапазон обычно - в даташитах есть расшифровка.
Добавлено спустя 4 минуты 47 секунд:
Dizayner писал(а):1) можно ли проверить работоспособность ПИКа ? 2) можно ли "скопировать" необходимую информацию и "перезаписать" на другой чип ? 3) можно-ли найти в интернете необходимые "для загрузки" файлы ?
1. Конечно. просто прошить в него тестовую программу и посмотреть.
2. Можно программатором если нет аппаратной защиты прошивки, если есть защита то при чтении прошивки из него ГОВОРЯТ будет последовательность чисел читаться.
3. Скорее да чем нет.
Если вы выложите управляющую программу то станет яснее. Скорей всего на pic18f2550 просто мост USB-UART сделан. Если прогой логером ( примеры программ на страничке - http://avr123.nm.ru/z4.htm ) залогить что идет на ножках RX TX при подаче команд то будет виден протокол работы устройства и можно просто накалякать свою прогу для нового МК.
Последний раз редактировалось avr123.nm.ru 25 сен 2009, 22:10, всего редактировалось 2 раз(а).
Dizayner писал(а): можно ли проверить работоспособность ПИКа ?
Можно. Например тестовой программой которая бы выводила на все порты по очереди нули-единицы.
Dizayner писал(а):
avr123.nm.ru писал(а):Если вы выложите управляющую программу то станет яснее. Скорей всего на pic18f2550 просто мост USB-UART сделан. Если прогой логером ( примеры программ на страничке - http://avr123.nm.ru/04.htm ) залогить что идет на ножках RX TX при подаче команд то будет виден протокол работы устройства и можно просто накалякать свою прогу для нового МК.

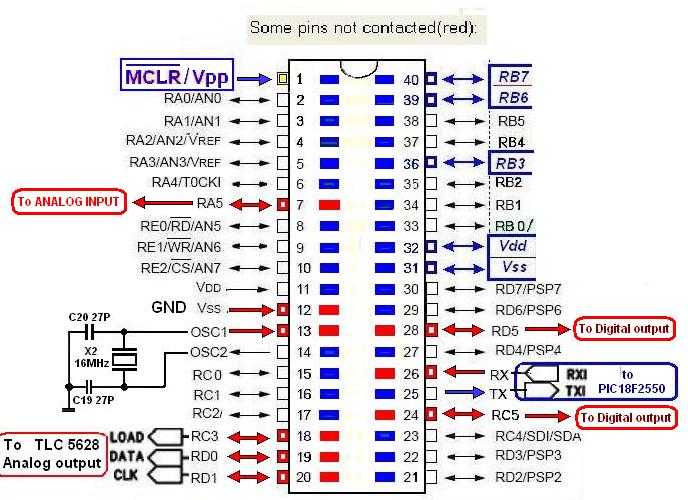

2 yak-40 & avr123.nm.ru Доброе время суток... - еще толком не могу разобратся, где и как загрузить тестовую программу и как "скопировать" и выложить управляющую программу ? - программер "TOP2007" показал что у нескольких ножек PIC16F871 нет контакта... немного непонятно, если замыкание "пришло" со стороны цифрового выхода (пины "RD-5 & RC-5") то почему замкнули остальные пины ? включая ПИН "RX" - который идет на другой ПИК: PIC18F2550 ? (пугает перспектива того что и этот пик вылетел, хотелось бы проверить экспирементально
P.S. - вообщем когда происходит подключение устройста на плате включаются индикаторы "RUN & TX/RX" а на РС-выходит сообщение "CPU О.К." не хотелось бы наступать на грабли, поэтому мне нужен Ваш совет, 4то будет если я рабочий ПИК подключу на злополучную плату ? или наооборот "сгоревший" ПИК подключу на рабочую плату ? т.е. это бесопасно или можно еще 4то-нибудь по ходу спалить ?
Если у вас есть COM порт, то подключите к нему по схемам со странички ссылку на которую я вам дал выше линии RxD и TxD и помотрите иду ли данные через 2550.
В нормальну плату-схему можно поставить новый ПИК - это безопасно.
avr123.nm.ru писал(а):Если у вас есть COM порт, то подключите к нему по схемам со странички ссылку на которую я вам дал выше линии RxD и TxD и помотрите иду ли данные через 2550.

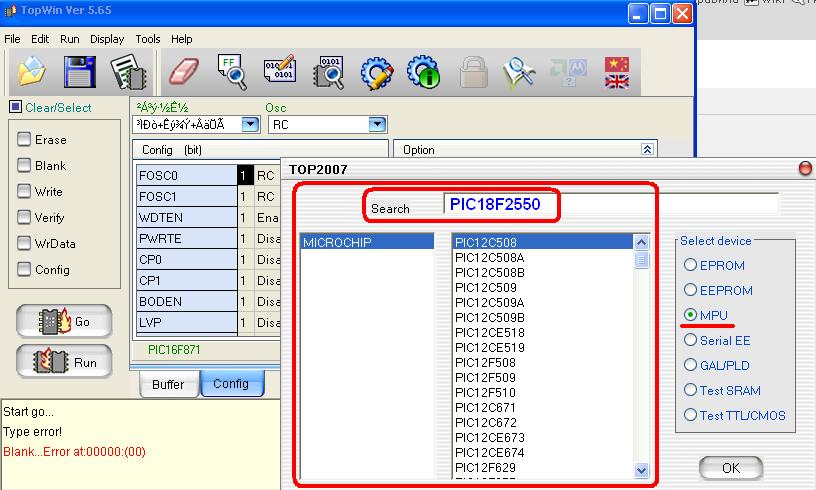

К сожалению на этом PC нет ком-порта, но есть программатор ТОР2007 немного почесав затылок задлася вопросом: - Если PIC18F2550 в списке софта "topwin3x.ехе" программера не значится, как зарегестрировать этот ПИК что-бы он высвечивался в меню списка "Microchip"
- 4ем можно заменить PIC16F871? вы говорите 4то PIC & AVR взаимозаменяемы ?! посоветуйте 4то искать в магазине радиодеталей ? возможно имеет место быть специальным процессорам (болванкам) по принципу: "4то запишешь, то и покажем"?!
Ребят, у меня вопрос возник по поводу подключения ATmega16 к USB программатору.

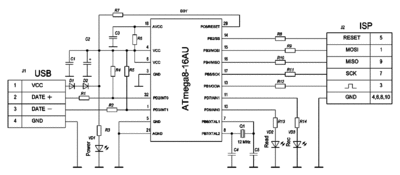

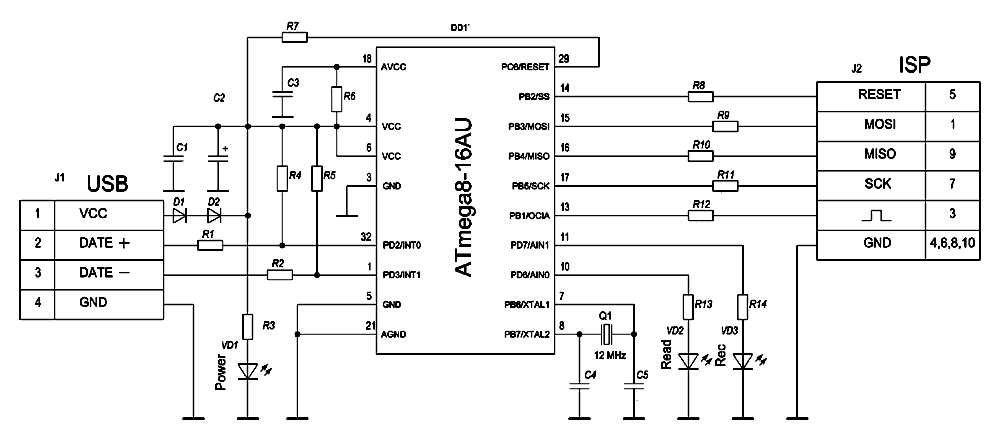

1 ножка PSI к MOSI 2 ножка PSI к не подключена 3 ножка PSI к ??? (OC1A или XTAL1) (в инструкции к программатору написано _|-|_... лучше Вам увидеть картинку внизу ) 4 ножка PSI к GND 5 ножка PSI к RESET 6 ножка PSI к GND 7 ножка PSI к SCK 8 ножка PSI к GND 9 ножка PSI к MISO 10 ножка PSI к GND
хотелось бы узнать правильно ли я собрался подключать третью ножку?

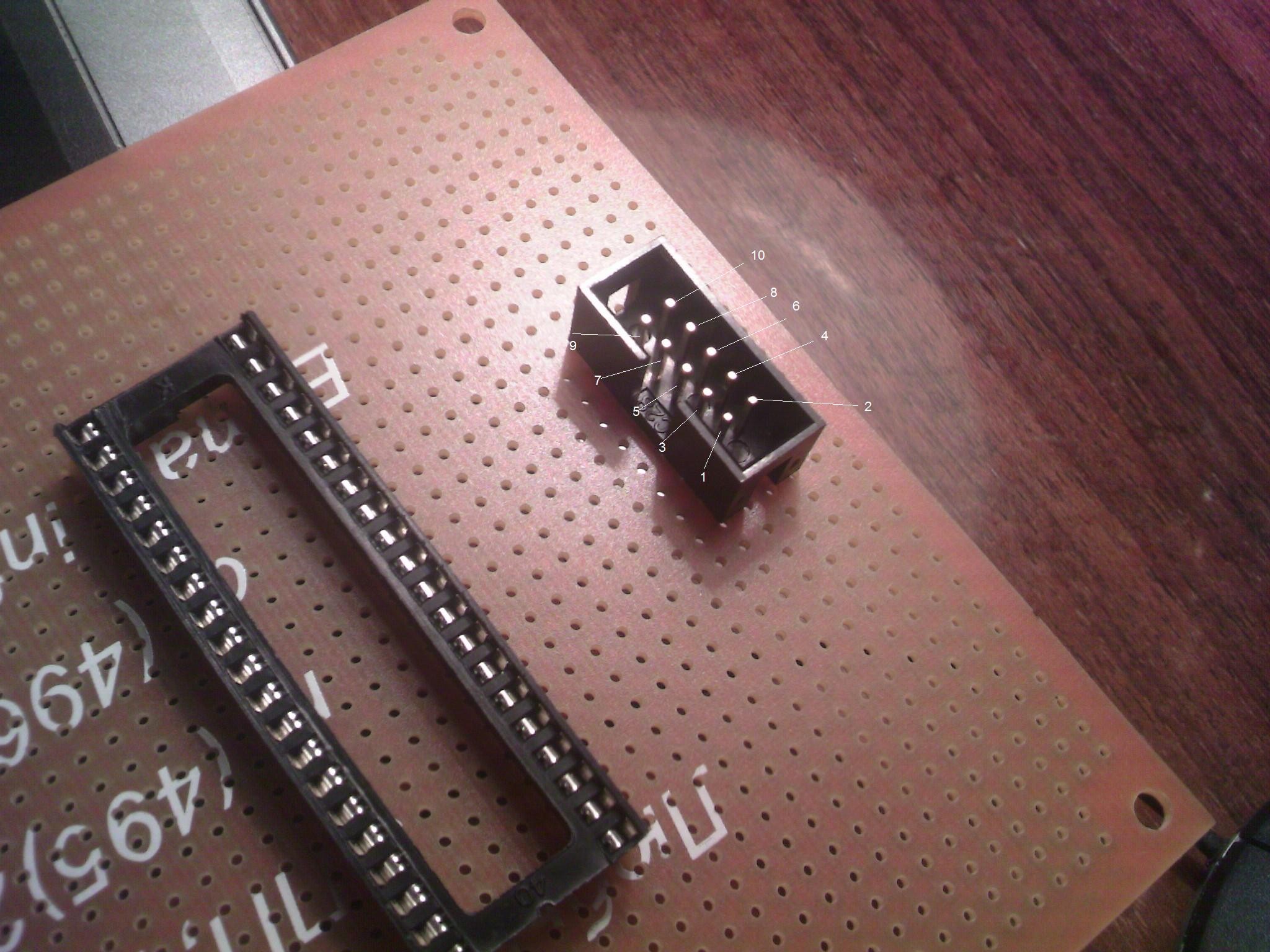

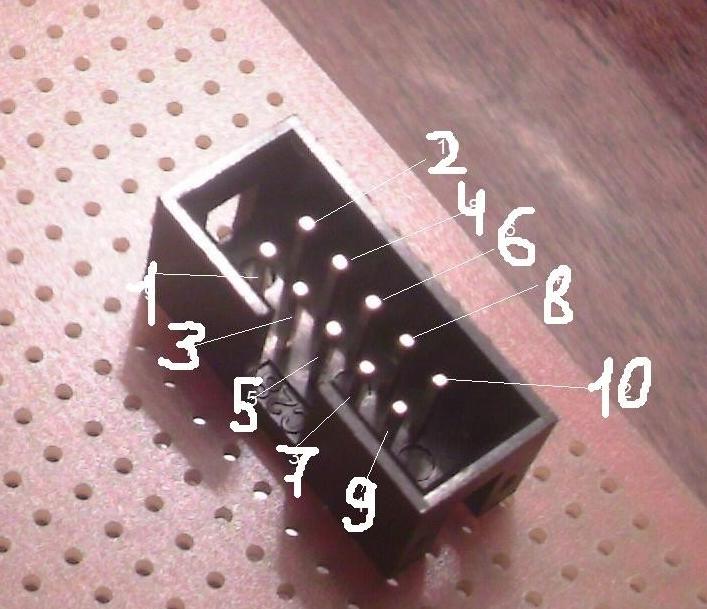

И в каком порядке вообще считать в таком? (смотрите картинку снизу)
Так а куда в итоге третью ногу подключать то? к OC1A или XTAL1? Или можно подключать куда захочешь?
Добавлено спустя 1 минуту 9 секунд:
galex1981 писал(а):Что то не понял, а зачем фотография с платой приложена? Если на ней правильность смотреть надо, то я вообще не пойму как ты соединял на ней что
Там контакты подписаны - правда мелко, надо увеличивать, или просто пристальнее взглянуть
