ЧТО ТАКОЕ программатор и с чем его едят?

Все что связана с заливкой программ в микроконтроллеры.

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение yak-40 » 25 окт 2009, 23:00

Да! теперь правильно :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение Klukv » 25 окт 2009, 23:09

Т.е. Ножку 3 я подключаю к XTAL1, я все правильно понял?
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение avr123.nm.ru » 25 окт 2009, 23:11

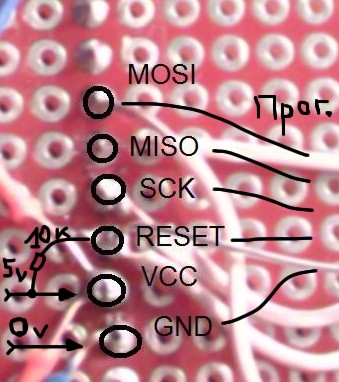

Klukv писал(а):Т.е. должно быть так:
Посмотрите внимательно - там на разъеме треуголничком должен быть обозначен вывод 1. Распиновка разных разъемов программирования для AVR есть на страничке Все о прошивке микроконтроллеров AVR - http://avr123.nm.ru/07.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение Klukv » 26 окт 2009, 01:33

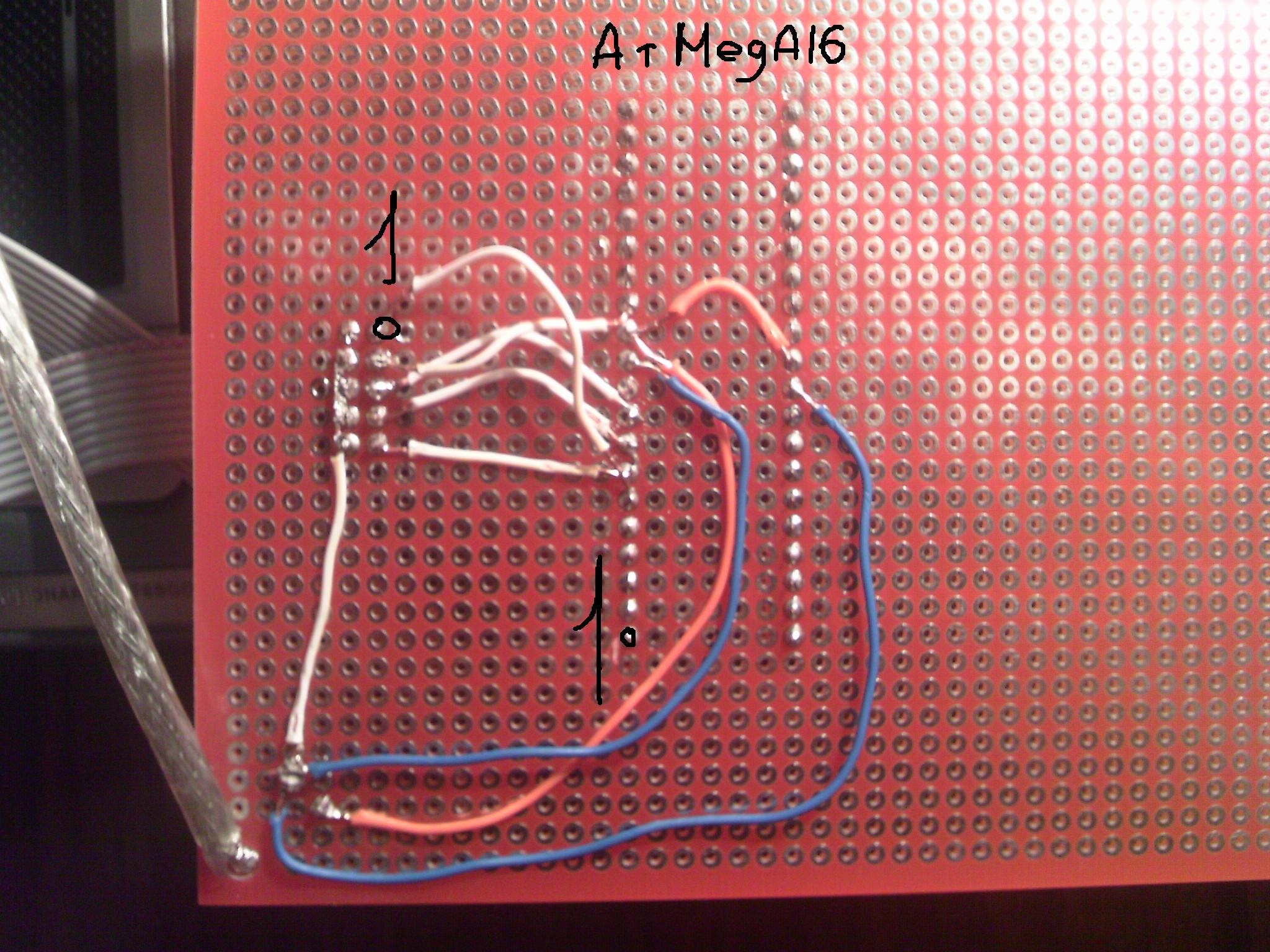

Спаял я мою прелесть, а она опять не работает ) Завтра разбираться буду.
Вложения
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re:

Сообщение flyroman » 26 окт 2009, 02:23

Kanoka писал(а):Кстати, USB-шные программаторы делаются на базе AVR-ов.


Знаешь зачем они там на базе АВР??
а для того чтобы осушествить обмен с ПК по интерфейсу USB! а не для того чтобы один АВР программировал другой...

Добавлено спустя 2 минуты 22 секунды:
Re: ЧТО ТАКОЕ программатор и с чем его едят?
И не обязательно делаются на базе АВР - высказывание не верно.....
они делаются на том, что удобно программировать разработчику программатора для общения по USB..... да хоть на трнзисторах(их конечно программировать не надо), главное чтобы интерфейс USB держал. :crazy:
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение avr123.nm.ru » 26 окт 2009, 02:24

Klukv писал(а):Спаял я мою прелесть, а она опять не работает ) Завтра разбираться буду.


Это ж надо так рисунок выложить ! Кверху ногами да с обратной стороны. :(

Кажется по фото что у вас 7 с 8 соединены и 10 никуда не подключен.

пинаут ATmega16 есть там если кто захочет посмотреть - http://avr123.nm.ru/06.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение Klukv » 26 окт 2009, 02:48

Ой ё! 10 действительно не подключен, чего это я так невнимательно? http://avr123.nm.ru итак каждый раз смотрю, полезный ресурс )
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение Klukv » 26 окт 2009, 15:10

Копошился, копошился - так и не смог адекватно запустить прошивку ATmega16. Вроде собрано правильно все, а, тем не менее не работает совсем.

CodeVisionAVR при попытке чтения пишет "AVRprog error entering programming mode."
Программатор подключен к USB, в системе определен как COM2, скорость тоже менял. В настройках CodeVisionAVR ставил все аналогично - безрезультатно.
Питаю контроллер отдельно - от еще одного USB порта - 5 вольт с хвостиком.
Диод воткнул - читал где-то что 5 слишком много - не помогло.
Резистор 10кОм от RESeT до +5 воткнул для большей помехозащищенности.
Вот такие дела.

Программатор вм9010 от мастеркитов, драйвера их же.
МК новый не прошивал ни разу.
Вложения

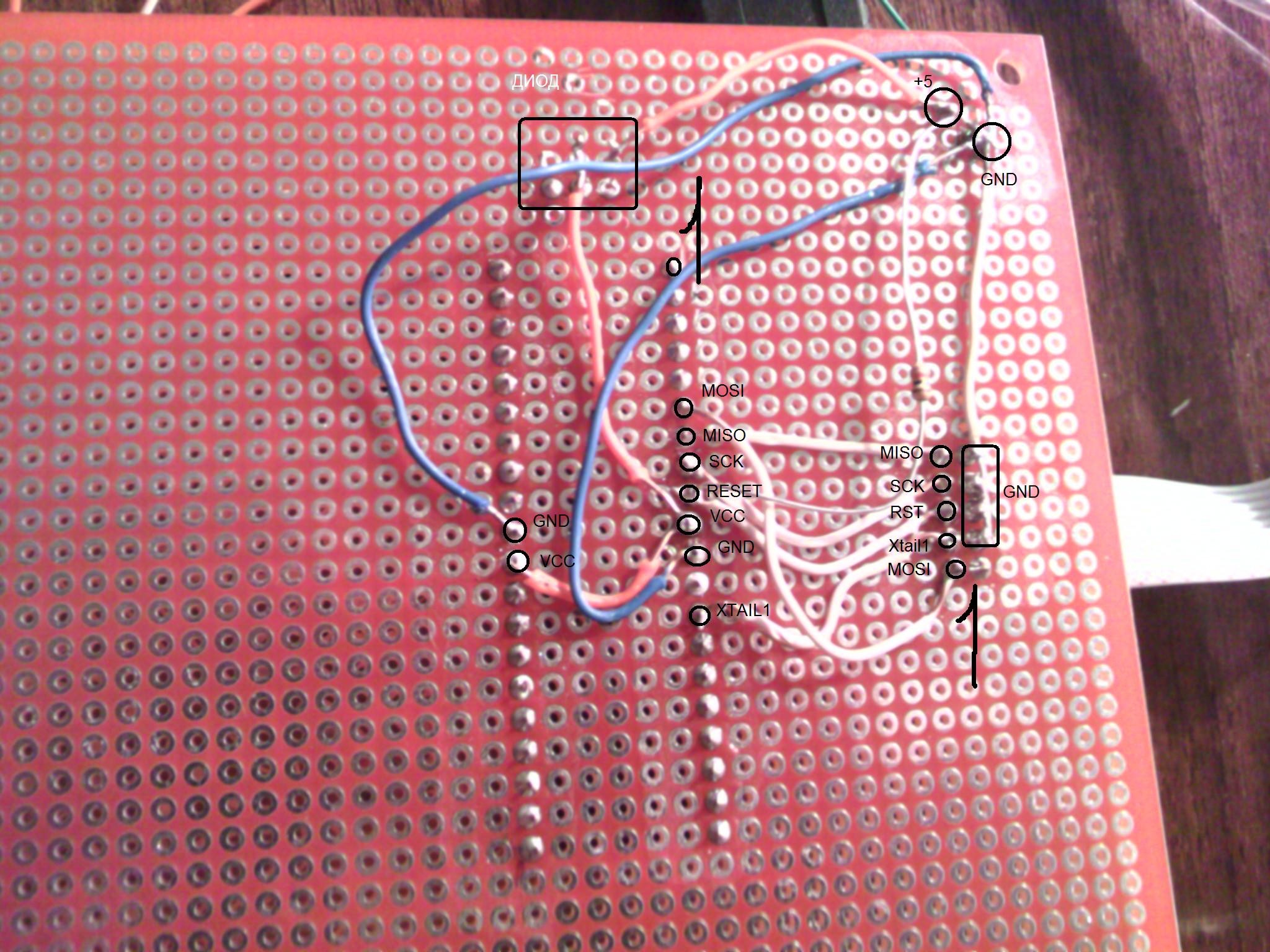

Вид снизу. Большие цифры 1 - первый пин.

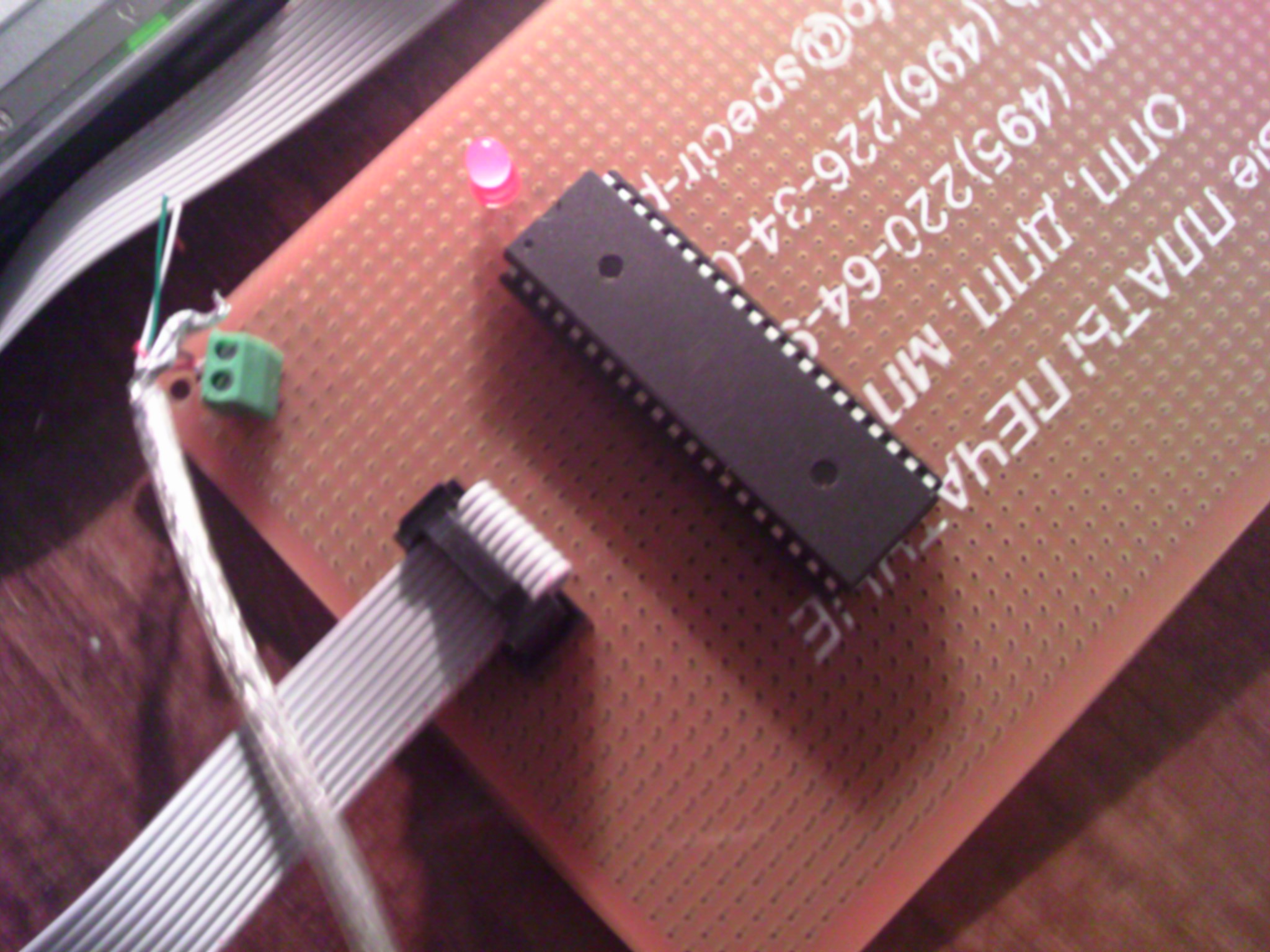

Плата вид сверху
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение avr123.nm.ru » 26 окт 2009, 15:17

> Программатор вм9010 от мастеркитов, драйвера их же.

Михаил мне говорил, что часто пишут что фигово работает этот набор и у него заказывавют по почте ATmega8 прошитую под надежный USB программатор AVR910.

Вот ДОСТАТОЧНЫЕ для прошивки подключения. ПОВЕРЬ ! И аккуратно, неспеша сделай такие подключения.

Если прогер работает и МК не убит то должно прошиваться. Возможно надо будет такт подать на XTAL1 или просто кварц подключить.
Вложения
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение Klukv » 26 окт 2009, 17:10

ничего не заработало. Как только не пробовал. Выкидываю? :sorry:
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение avr123.nm.ru » 26 окт 2009, 17:32

Лучше снижайте частоту такта при прошивке до минимума и используйте входы звуковой карты как осциллограф - посмотрите есть ли колебания на линиях прграммирования. Или просто в динамиках послушайте по звуку. Сигналы подавать на входы через резисторы 30 - 100 кОм.

Спец проги есть и на форуме и в интернете.

Выкидывать ничего не надо, а вот мегу8 прошитую правильно под AVR910 я советую вам заказать у Семенова Михаила.

Кроме того поищите у знакомых ПК с LPT или с COM и тогда можете сами прошить прогер нормальной прошивкой через простой адаптер и проверить работает ли ваша мега16.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение Klukv » 03 дек 2009, 22:01

Все оказалось намного проще. Дело в том, что, как оказалось, схему и программатор необходимо подключать в определенной последовательности. Сначала подключаем программатор, потом запитываем схему, и только потом соединяем программатор и схему О_о Причем это еще не гарант возможности программирования мк. Может это для кого то и очевидно, но только не для меня, если бы товарищ экспериментальным путём не установил порядок подключения и вообще причину неисправности я бы до сих пор без мигалки сидел. Собрал мигалку на двух светодиодах, обрадовало. Синий светодиод перед тем как перегореть стал зелёным ) Потом я поставил резистры на 510 ом.
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение galex1981 » 04 дек 2009, 02:06

Что то как то все у вас сложно...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение acorp49 » 03 мар 2010, 12:04

доброго времени суток живу в деревне 100 вёрст до города хочу преобрести внутрисхемный AVR программатор к нему адапторы нужны? извините в програмировании не очень
acorp49

Сообщения: 3
Зарегистрирован: 03 мар 2010, 11:47
Откуда: деревня

Re: ЧТО ТАКОЕ программатор и с чем его едят?

Сообщение galex1981 » 03 мар 2010, 12:41

Насколько я понимаю если заводской программатор то все переходники при нем обычно
