изготовление пп плат дома

Все что связано с изготовлением ПП

Re: изготовление пп плат дома

Сообщение Angel71 » 27 май 2012, 18:22

на плотере или на чпу с фломастером платы рисовать эт кул. из этой же серии есть вариант с режущим плоттером и самоклейкой. мы так антены делали - лутом лень (большие площади заливки, "допиливать" фломастером много), ждать несколько дней пока заказ сделают тоскливо. а так файлик взял, к рекламщикам отнёс и почти сразу забрал лист с самоклейкой. дома наклеил, лишнее убрал и травить.
Последний раз редактировалось Angel71 27 май 2012, 18:25, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9834
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: изготовление пп плат дома

Сообщение legion » 27 май 2012, 18:25

А каких дорожек с самоклейкой удавалось добиться?
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: изготовление пп плат дома

Сообщение Angel71 » 27 май 2012, 18:28

на вскидку, можно примерно 1-2мм, но не проверял. :) нам антены нужно было делать, там на рефлекторе всё минимум сантиметровое было. +такое можно применять, если нужно какие нехитрые рисунки нанести (по сути одноразовый трафарет).
Аватара пользователя
Angel71

Сообщения: 9834
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: изготовление пп плат дома

Сообщение TTuTTu » 08 сен 2012, 23:11

Вопрос по схемотехнике можно? Изображение как это место будет выглядеть на ПП? Что это за стрелка?
TTuTTu

Сообщения: 11
Зарегистрирован: 01 фев 2012, 16:42
Откуда: Тара
ФИО: Димка

Re: изготовление пп плат дома

Сообщение Angel71 » 08 сен 2012, 23:16

Последний раз редактировалось Angel71 08 сен 2012, 23:22, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9834
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: изготовление пп плат дома

Сообщение Кита » 08 сен 2012, 23:17

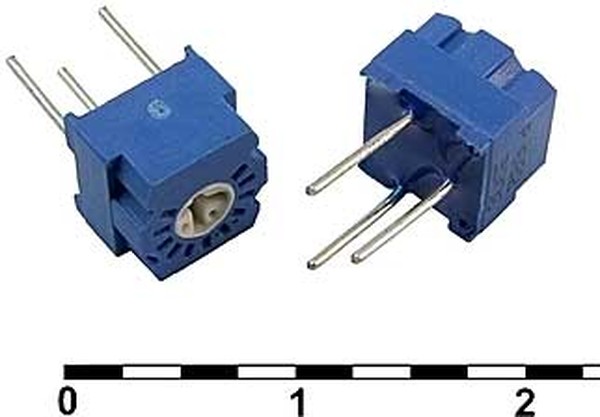

Это подстроечный переменный резистор. Стрелка это средняя нога
Вложения
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: изготовление пп плат дома

Сообщение TTuTTu » 09 сен 2012, 00:02

Спасибо, буду знать.
TTuTTu

Сообщения: 11
Зарегистрирован: 01 фев 2012, 16:42
Откуда: Тара
ФИО: Димка

Re: изготовление пп плат дома

Сообщение Plastilinstyle » 22 сен 2012, 01:02

Весь секрет - легкая оборотистая бормашинка.

пфф...я всегда сверлил сверлом 0.6 или 1 мм и 12вольтовым макитовским шуруповёртом, а если шуруповёрта не было-500 ваттной макитовской дрелью, и ничо у меня не ломалось :lol: ...

Добавлено спустя 1 минуту 11 секунд:
текстолит двухсторонний,плата-односторонняя,я не псих),вторая сторона не стравилась,думаю что делать-как вариант наждачкой и насыпать на него железа ,кисточкой водить.

заклей скотчем нужную часть, и дальше травится
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: изготовление пп плат дома

Сообщение elmot » 22 сен 2012, 03:21

текстолит двухсторонний,плата-односторонняя,я не псих),вторая сторона не стравилась,думаю что делать-как вариант наждачкой и насыпать на него железа ,кисточкой водить.

Сильно нагреть и содрать. Только греть быстро, чтобы рабочую сторону не покоцать.

Если боязно - то травить.
Скотчем, я думаю оч плохо будет - подтечет и протравит. Лаком для ногтей, или цапоном. или еще чем-нить таким.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: изготовление пп плат дома

Сообщение Duhas » 22 сен 2012, 17:00

можно отслоить со слоем текстолита. ножен аккуратно на углу подцепляешь и отдираешь
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
