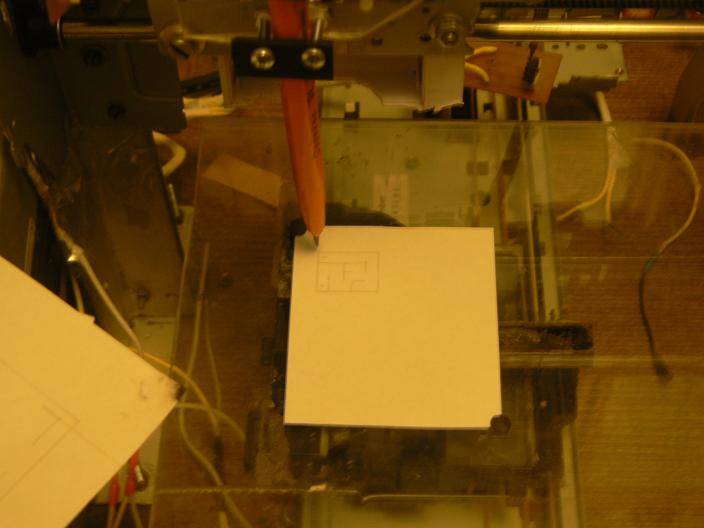

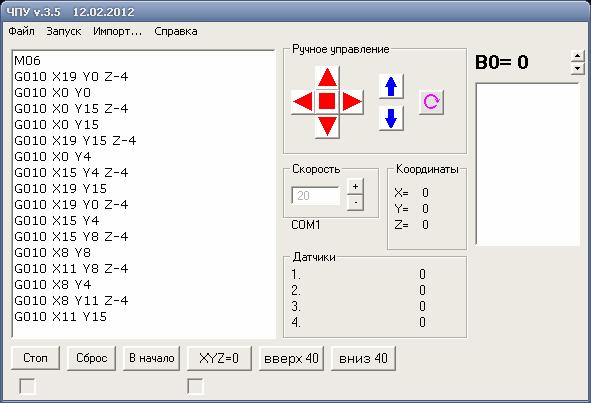

RolexЯ например делаю все просто если плата планируется в DIP компонентах то дорожки обычно делаю 0,8-1,0 мм если это будет SMD (поверхностный монтаж) тогда 0,6-0,4 в центрах каждого "пятака" оставляю точку после травления очень удобно центровать сварло и оно никуда не съедет

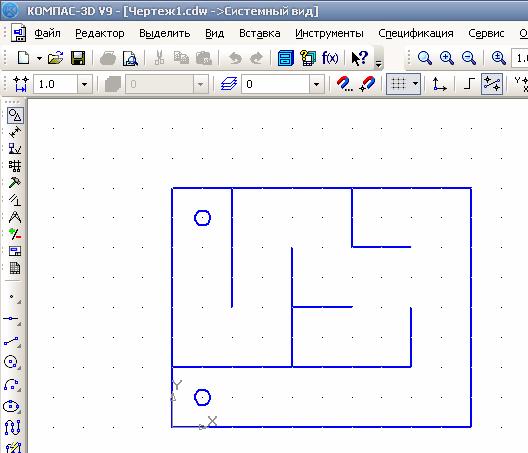

если плата простая и нет заморочек, то в Sprint Layout если с заморочками то в Eagle если требуется сделать копию (фотка, скан с журнал и тд и т.п) то тот же Sprint Layout там есть на мой взгляд очень хорошая возможность рисования по подложке, т.е отсканировал например плату с какого нить журнала поставил фоном обрисовал и вуаля

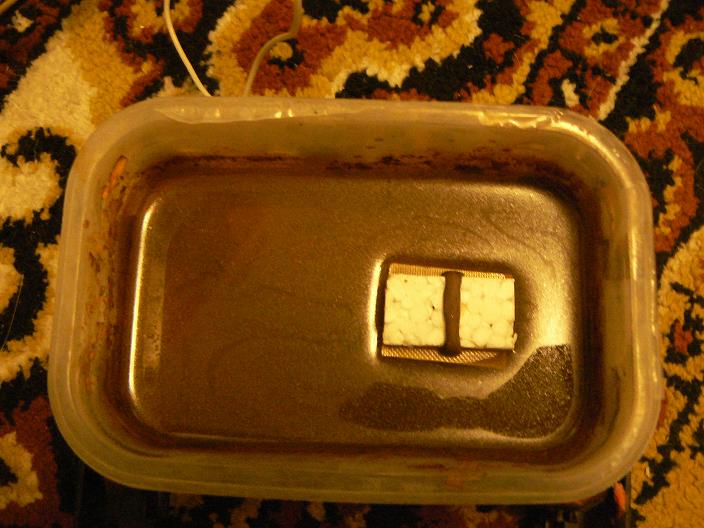

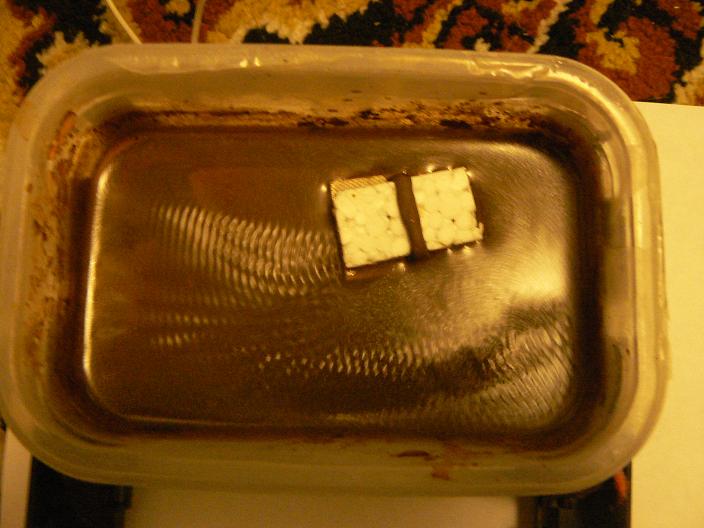

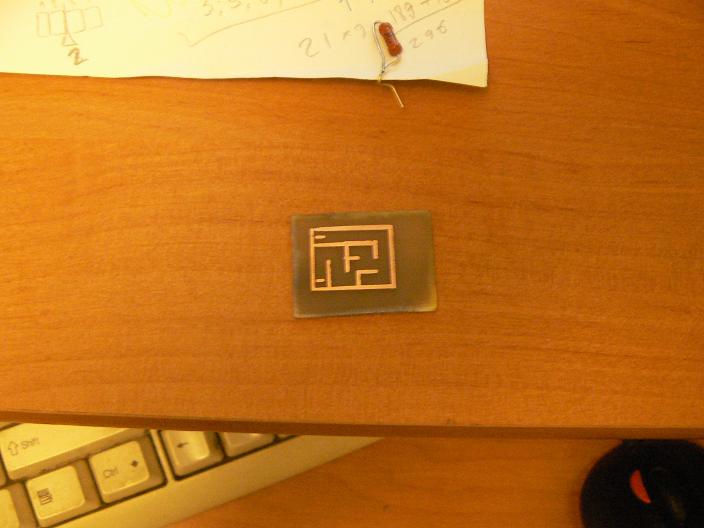

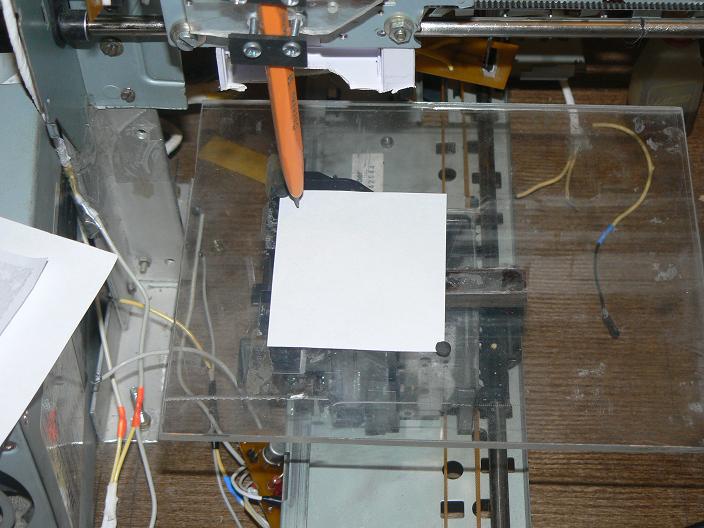

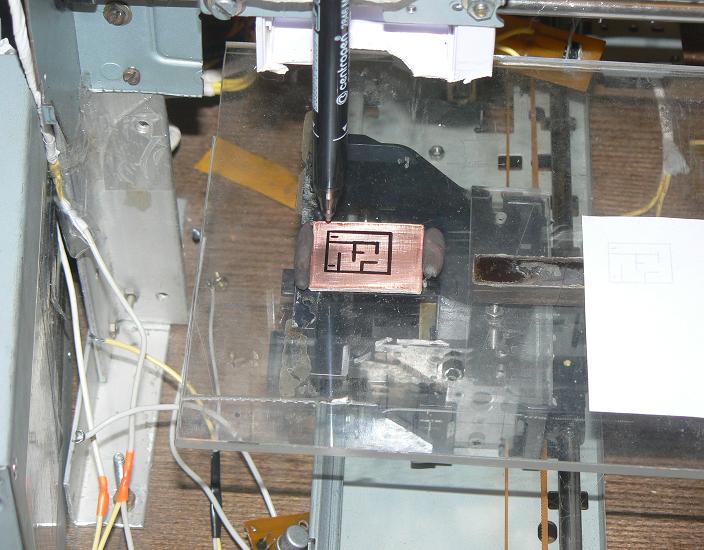

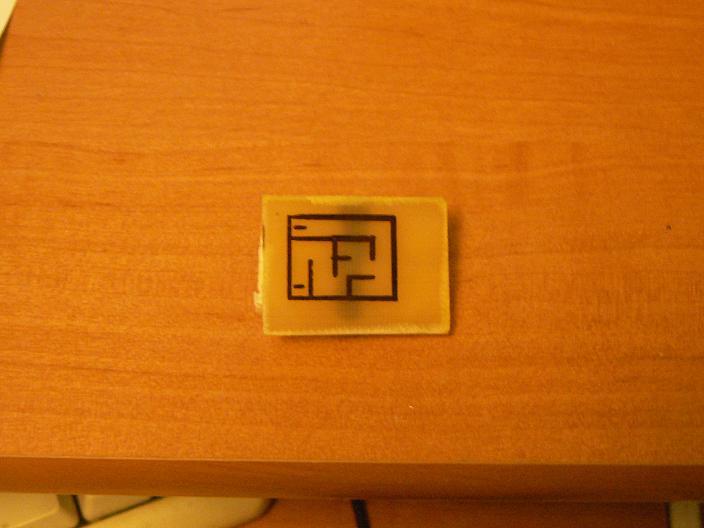

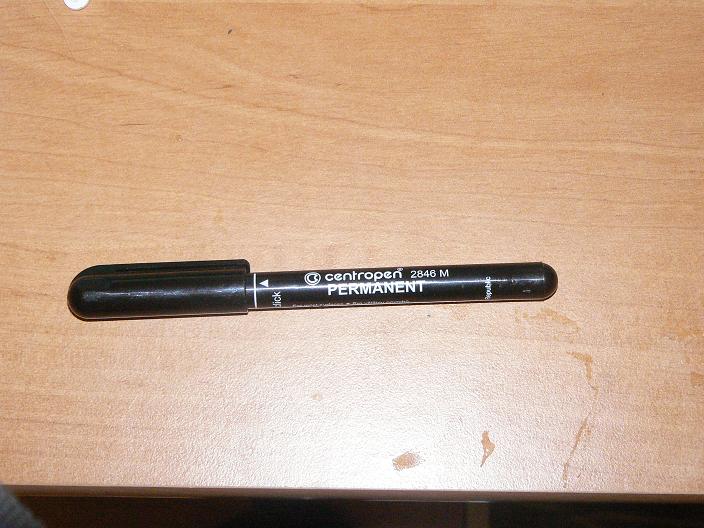

Потом в зависомости от сложности платы делаю ее если она простая с помощью ЛУТ или если плата сложная много деталей и все планарки то фоторезистивным методом. Вообщем если заинтересовал то почитай вот тут
http://www.radiokot.ru/lab/hardwork/ есть статьи и по первому и по второму способу изготовления да и не только о нем так же есть интересная статья о пайке SMD.
