Посоветуйте Аналоговую Схему для BEAM

Робот на простых аналоговых элементах.

Посоветуйте Аналоговую Схему для BEAM

Сообщение ElectroЁж » 04 дек 2009, 23:17

Привет Всем.
Захотелось создать себе аналогового BEAM робота, но столкнулся с проблемой, в интернете нашел кучу схем BEAM BOTов, какую схему лучше выбрать для "бота"???.

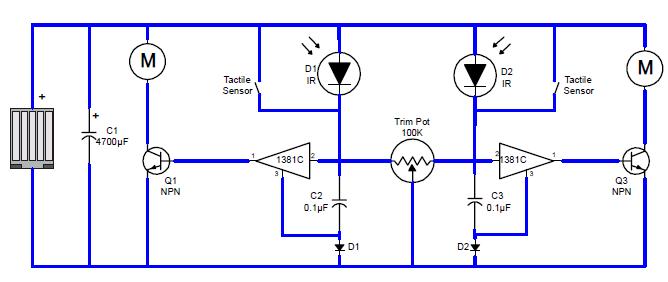

Я остановился на этой схеме:
Как думаете, совершенна ли эта схема? и что измениться если бота поять по другим схемам.


P.S. Прошу прощения если такая тема затрагивалась. Первый раз на этом сайте :)
Вложения
ElectroЁж

Сообщения: 1
Зарегистрирован: 04 дек 2009, 23:02
Откуда: Тула

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение Angel71 » 04 дек 2009, 23:19

бимки тут обитают http://roboforum.ru/viewforum.php?f=41, все простые лисапеды там описаны
Аватара пользователя
Angel71

Сообщения: 9754
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение MegaBIZON » 04 дек 2009, 23:37

Темку я перетащу в специальный раздел, мимо которого автор умудрился промахнуться.

По вопросу о схеме: в ней используется шняга по имени 1381, которую ты нигде не найдёшь. Есть отечетсвенные аналоги - о попытках их использования почитай в моей старой теме (больше всёравно нигде ничего нет).
Как ни паскудно, но хоть как-то работает вот эта схема. Хотя и с некоторыми оговорками. Все остальные почему-то жить не хотят. Толи виной тому моя какая-то невезучесть (в нете-то есть собраные, и работают.), толи нелады с компонентами (не всё легко достать - солнечные батарейки сами по себе под ногами не валяются).
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение Radist » 10 мар 2010, 10:18

После сборки солнечной батарее пришла пора думать о схеме. Сперва пытался придумать сам, но не получалось придумать триггерную схему. Потом полез в инет учиться у людей. Так мало схемок, сплошные ссылки друг на друга. В общем, лучшей схемкой оказалась схема на FLEDах (она встречалась с удивительным постоянством). Напомню: два биполярных транзистора разной проводимости, резистор, мигающий светодиод, большой кондер и батарея. Лучше освещенный светодиод срабатывает быстрее и перетягивает всю энергию конденсатора на свой мотор. Левый глаз - правый мотор. Собрал схемку на соплях - сразу заработала. Сделал платку (толщина 0,8 мм) 36х61 мм, на ней все собрал. Таракашка живет, моторчиками крутит. На этом хорошие новости заканчиваются. Я пока не придумал что надеть ей на валы. Сейчас надеты пластмассовые шестеренки диаметром 4 мм от китайского редуктора. Скребет ими по столу как сверчок, а сдвинуться не может. Что посоветуете надеть на валы?

Добавлено спустя 49 минут 15 секунд:
Нашел, что надеть на валы. Это резиновые заглушки от электролитических конденсаторов, я взял от SR-16-220. Аккуратно извлек, булавкой проколол по центру, кусачками придал конусообразную форму. Надел на валы - сцепление улучшилось. Раньше было хоть слышно, как проскальзывает шестерня, сейчас даже сдвинуться не может. :(

Добавлено спустя 1 час 2 минуты 23 секунды:
Чисто для проверки подключил к источнику питания 3 В - вверх колесами жрет 1 А :shock:
Аватара пользователя
Radist

Сообщения: 2235
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение MegaBIZON » 10 мар 2010, 10:54

сфотай, плизь, всю ахинею - интересно поглядеть, чего там такое у тебя "неползает" :pardon:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение Radist » 10 мар 2010, 11:56

С собой шнурка нет, сфоткаю вечером. Может он не ползает потому что я его опять не солнцем кормлю, а 11 Вт лампочкой вплотную к батарее. А может быть потому, что у меня не один кондер 4700 мкФ, а 5 по 1000 мкФ. Они одновременно являются опорами, на которых покоится крыша (батарея). А может он у меня слишком тяжелый получился - два куска стеклотекстолита толщиной 0,8 мм размерами 36х61 (тело) и 65х80 (к нему приклеил батарейки). В общем, надеюсь что вечером фотки будут.
Аватара пользователя
Radist

Сообщения: 2235
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение MegaBIZON » 10 мар 2010, 13:38

Пять кандёров тяжелее одно равноценного им. Платы тяжелее воздушного монтажа, и не нужны вобщем-то пяти-шести деталькам. Стоватная настольная лампа на своей обычной высоте вроде как лучше и естественнее маленького фонарика вплотную. Ещё бы на батарею взглянуть, не превратилась ли она в тяжеленный "парашют" относительно всей остальной конструкции.
У бимов важен каждый лишний грамм.
С другой стороны, я неоднократно встречал по ютубам бимов, бодро катающихся на магнитофонных огромных моторах, питаясь от одной панельки от калькулятора :pardon:

Вот чорд возьми, как хочешь, так и понимай всю это филькину грамоту...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение Radist » 10 мар 2010, 15:18

Батарею тоже сфоткаю. Мне пришлось наклеивать солнечные элементы, ведь они ломаются даже если на них просто смотреть в руках. Я прикинул вес стеклотекстолита в роботе - 12 граммов. Сами элементы по одному грамму, значит 8 граммов. Два моторчика от мобилы диаметр 4 мм, длина 15 мм. Зато на элементах я сэкономил - все планар, кроме кондеров и фледов. На кондерах немного веса потерял, зато столбы для крыши.
Аватара пользователя
Radist

Сообщения: 2235
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение Radist » 10 мар 2010, 19:42

Слепил робота в кучу, сделал фотки. Сразу скажу - фотограф я хреновый :D . Вы это и сами увидите. Сперва снимал без батареи вид сверху, вид снизу, саму батарею и робота в сборе. Батарею прилепил сверху на двухсторонний скотч на кондеры. Солнце будет только в выходные (если повезет). От лампы не ездит, в руках колеса крутит.

ЗЫ. Пока приклеивал батарею - еще один солнечный элемент треснул. Может робот заслуживает переноса в категорию "Осторожно-грабли".
Вложения

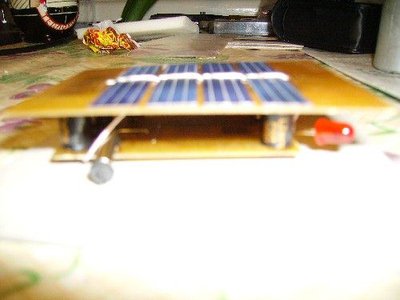

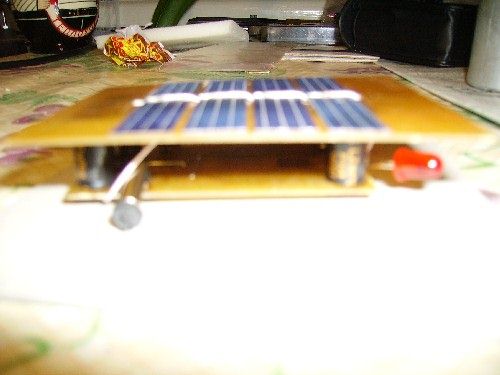

BEAM бот "Бутерброд"

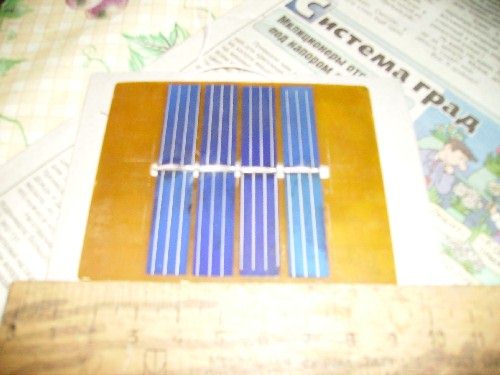

Батарея

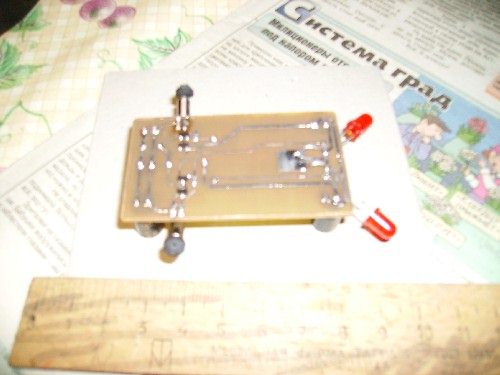

Вид снизу

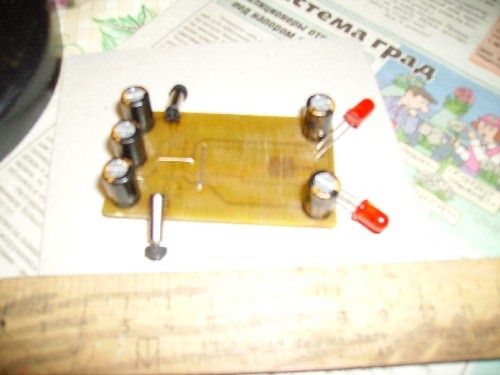

Вид сверху
Аватара пользователя
Radist

Сообщения: 2235
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение MegaBIZON » 10 мар 2010, 22:50

Ясно )) Конструкция утяжелена только наличием платы (несущественно), и кучей банок - лучше одну пожырнее. А моторы (важно!) уткнуть валами в пол поострее - можно будет надёть "сапожки" поуже в диаметре - получится другое передаточное число. Побежит, никуда не денется :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение Michael_K » 10 мар 2010, 23:10

Ага... Больно уж вы широкие колесики на него одели.
Вы попробуйте трубочку-термоусадку или что-то в таком духе.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение Radist » 12 мар 2010, 08:21

Ну в общем моторы сделал поострее, на валы надел термоусадку - бутерброд пополз. Правда есть недостаток - коэффициент сцепления валов с поверхностью разный, поэтому он немного поворачивает. Кормил его опять лампой, в выходные дам солнца - может пошустрее поползет. Но в целом мой первый бим вышел комом, как и все блины. Не хватает в нем эстетики, а это важная составляющая. Бим-робототехника - это живые скульптуры, миниатюры. Там большое значение имеет техногенный дизайн. Вот это то у меня и не получилось реализовать.
Аватара пользователя
Radist

Сообщения: 2235
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение MegaBIZON » 12 мар 2010, 08:36

Но побёг же :)
Замути видиво, плизь - для наглядности.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение Radist » 12 мар 2010, 11:55

Завтра на солнышке. Сегодня жена без меня испытывала - говорит пошустрее чем от лампы ползает.
Аватара пользователя
Radist

Сообщения: 2235
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Посоветуйте Аналоговую Схему для BEAM

Сообщение Radist » 15 мар 2010, 07:53

Видео снял, 4 минуты, 46 мБ. Пока не знаю что с ним делать, не выкладывать же сюда в таком виде. Не у всех наверное безлимитка.
