StepDown контроллер 1.5V @ 90А

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Re: StepDown контроллер 1.5V @ 90А

Сообщение Dmitry__ » 04 мар 2013, 02:30

Ой, точно. Ну тогда я ваще не понял проблемы.
Вот тут я описывал как это делать, тока я все фотки потер :crazy:
forum11/topic10338.html

Несколько таких плат валяется дома :roll:
Аватара пользователя
Dmitry__

Сообщения: 5963
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: StepDown контроллер 1.5V @ 90А

Сообщение Michael_K » 04 мар 2013, 02:32

У таких "диодов" фигово то, что ток растет с температурой.
Правильнее все же его током питать, а не напряжением.
И если уж напряжением, то резюк полезен...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: StepDown контроллер 1.5V @ 90А

Сообщение Dmitry__ » 04 мар 2013, 02:40

Michael_K писал(а):Правильнее все же его током питать, а не напряжением.

Любая схема dc-dc преобразователя легко превращается в стаб. тока. Про резистор я и сказал - будет нелишним.
Аватара пользователя
Dmitry__

Сообщения: 5963
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: StepDown контроллер 1.5V @ 90А

Сообщение Michael_K » 04 мар 2013, 02:44

Ну может и не так уж легко для 30 ампер
Но вообще, да - я же и не спорю...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: StepDown контроллер 1.5V @ 90А

Сообщение setar » 06 мар 2013, 02:50

у меня 40W лазер (по эмиссии)
это 1.8V (максимум 2.2V) при 45А

про "превращение" источника напряжения в источник тока можно чуть подробнее?
а то я всю теорию подзабыл.
сейчас смотрю на такие вот девайсы
http://www.analogtechnologies.com/docum ... A3.5V1.pdf (320$) - специализированный источник тока, управляемый
http://www.ti.com/tool/lm3433sq-36aev (199$) - близкий по характеристикам драйвер LED

Добавлено спустя 20 минут 39 секунд:
возможно ещё эта платка подойдет http://www.ti.com/lit/ds/symlink/pth08t250w.pdf (эту даже фри сэмпл заказать можно)
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: StepDown контроллер 1.5V @ 90А

Сообщение Dmitry__ » 06 мар 2013, 14:37

setar писал(а):про "превращение" источника напряжения в источник тока можно чуть подробнее?


Проще сделать чем объяснить. Нужно на конкретном устройстве показывать. А если в общих словах, то:
Находим обратную связь регулятора (ведь любой регулятор смотрит что у него на выходе). В параллель ей ставим операционный усилитель в схеме диф. усилителя, который снимает сигнал с токового шунта. Обратную связь по напряжению не убираем, чтоб было ограничение напряжения при невозможности выставить нужный ток.
Например я так переделал несколько бп для светодиодов. А т.к. там ток особо точный не нужен, то операционник заменяется одним транзистором и резистором.
Аватара пользователя
Dmitry__

Сообщения: 5963
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: StepDown контроллер 1.5V @ 90А

Сообщение setar » 06 мар 2013, 15:39

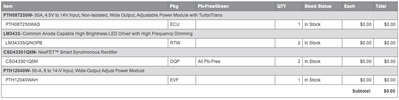

пока разбираюсь заказал фри сэмплов
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: StepDown контроллер 1.5V @ 90А

Сообщение Duhas » 06 мар 2013, 16:21

от TI? одобрили уже ? можно подробностей по заказу ?) а то я хочу у них для аудио кучку заказать... на бесплатную почту они точно не ведутся
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: StepDown контроллер 1.5V @ 90А

Сообщение setar » 06 мар 2013, 16:35

да, это TI

Там особенно подробностей и нету: накидал в корзину деталек по иконке "free sample"
их в корзину лезет не больше 5 наименований.
по некоторым можно выбрать количество больше 1, что и сделал не особо наглея.
дальше нажал чекаут, заполнил куда.

главное ответить что НЕ для войны и с условиями согласен.
самый сложный вопрос "Please provide a justification for ordering these samples:"
первый раз мое сообщение было отвергнуто, второй раз прошло приклеенным к первому.
то ли реакция на слова стоит, то ли на длинну сообщения.
я написал так: Engineering sample to creation of own reference design power subsystem.,creating a prototype power module

пока ожидает утверждения.
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: StepDown контроллер 1.5V @ 90А

Сообщение Duhas » 06 мар 2013, 16:42

спс за инфу, я для семплов на домене универа заведу себе мыло ) чтоб не придирались к бесплатному мылу.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: StepDown контроллер 1.5V @ 90А

Сообщение setar » 07 мар 2013, 11:21

одобрили, выслали, почти без граблей :)
не заметил что web форма съела номер квартиры доставки ,
но вроде федекс разрешает уточнять адрес доставки (как раз номер квартиры в примере что можно добавить/уточнить) адресату (а вот смену адресата может делать только отправитель, что логично)
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: StepDown контроллер 1.5V @ 90А

Сообщение Duhas » 07 мар 2013, 11:42

ммм, мне федэкс звонит, и мы договариваемся где я заберу )

мыло то было не с бесплатного сервака ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: StepDown контроллер 1.5V @ 90А

Сообщение setar » 07 мар 2013, 12:08

относительно
гугл мыло setar@roboforum.ru
причем организация trinity JSC :)
нормально прокатило - написал системные интеграторы, видимо сайт глянули.

ну и адрес домашний :)
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: StepDown контроллер 1.5V @ 90А

Сообщение RootAdmin » 07 мар 2013, 12:44

Я источник тока в 30А сделал из компьютерного БП. Как Dmitry__ советовал, покурил бы даташит на микросхему - и прицепился на обратную связь.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: StepDown контроллер 1.5V @ 90А

Сообщение setar » 07 мар 2013, 12:57

да вот не силен я в схемотехнике, суть понимаю но как обычно маленький нюансик может все медным тазом накрыть ...

Дима (Dmitry__), а чем бы полезным тебя заинтересовать чтобы подкинуть несколько "пациентов" на "почерепить" ?
есть отличный серверный БП (даже несколько), есть гора мамок горелых, есть вот платка из первого поста ...

Понимаю что личное время всегда гораздо дороже всяких полезностей которые можно получить, но все же :)
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
