StepDown контроллер 1.5V @ 90А

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

StepDown контроллер 1.5V @ 90А

Сообщение setar » 01 фев 2013, 17:00

коллеги, помогите разобраться.
Делаю источник тока высокой мощности (питание лазерного диода)


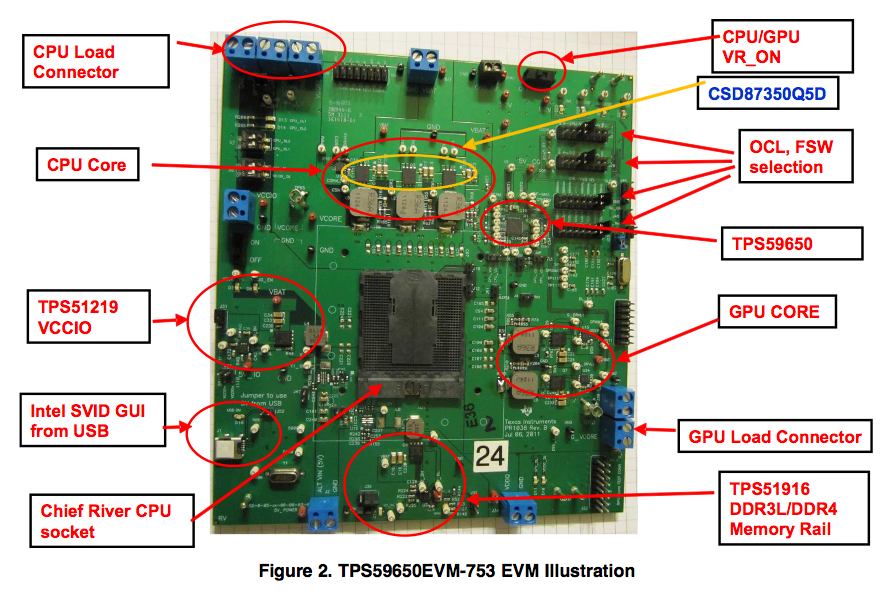

Есть девелопер борда http://www.ti.com/tool/tps59650evm-753 (99$, заказал, едет)


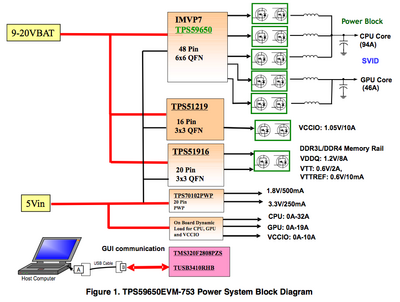

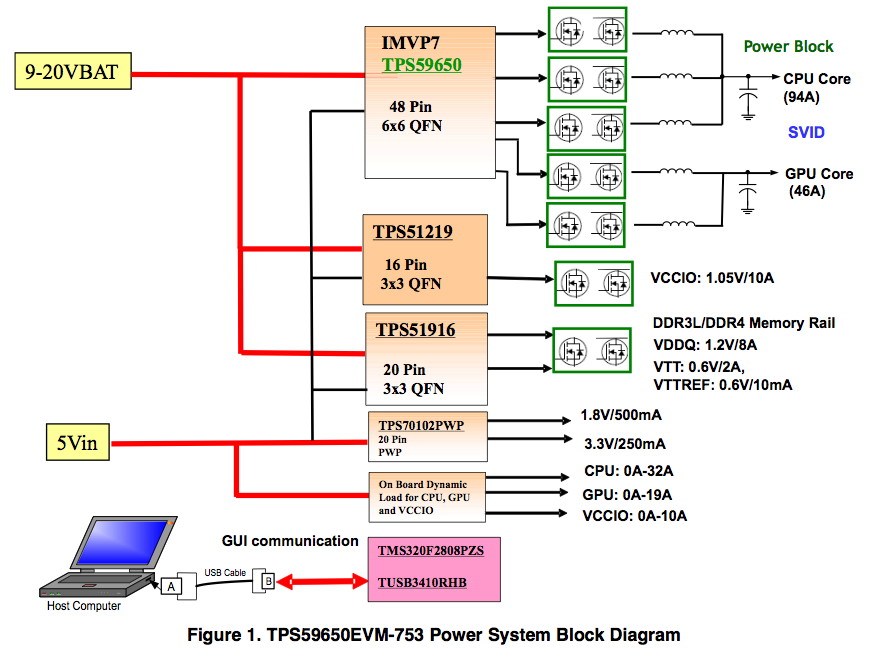

Intel IMVP-7 SVID compliant
Support CPU 1, 2, 3 phase up to 90A
Support GPU 1, 2 phase up to 60A
Optimized efficiency at light & heavy Loads
8 Independent frequency/current limit selection
Vcore OSR/USR Reduction

вот ее дока с примерами и картинками http://www.ti.com/lit/ug/sluu896/sluu896.pdf

С ручным управлением все предельно понятно.

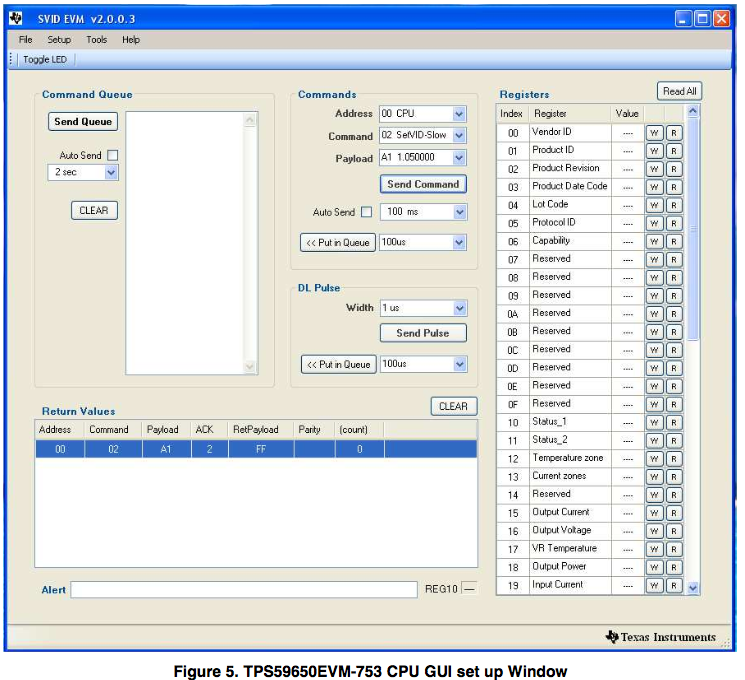

(win программа с доступом через usb)

Теперь хочу приделать управление от AVR контроллера (внешнее управление этим драйвером питания со стороны arduino - управление лазером).

Похоже нужно управлять состоянием регистров через Serial VID (это что вообще , похоже на smbus ?)

Не сталкивался ли кто нибудь, или хотя бы в какую доку копать ?
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: StepDown контроллер 1.5V @ 90А

Сообщение Duhas » 02 фев 2013, 23:09

а верный ли подход? как я понимаю это все стабы по напряжению... диоду понравится ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: StepDown контроллер 1.5V @ 90А

Сообщение Michael_K » 03 фев 2013, 00:02

setar писал(а):Похоже нужно управлять состоянием регистров через Serial VID (это что вообще , похоже на smbus ?)

Судя по схеме (стр. 62), это простой уарт.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: StepDown контроллер 1.5V @ 90А

Сообщение setar » 03 фев 2013, 00:40

насчёт верного подхода не уверен, рассуждаю что процессор имеет схожие требования по питанию с лазерным диодом.
и видел много схем питания диодов на базе VRM регуляторов CPU
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: StepDown контроллер 1.5V @ 90А

Сообщение Duhas » 03 фев 2013, 11:40

я просо не уверен что диоду понравится питание напряжением, с другой стороны - почему нет. особенно если до максимального падения на СД не поднимать.

так то по идее ОС основная должна быть по току.. а тут она только в качестве защиты/ограничения.

хотя ежели люди делают и оно работает без граблей - why not..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: StepDown контроллер 1.5V @ 90А

Сообщение denim » 01 мар 2013, 17:49

а оно не умеет 1.5 вольта
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: StepDown контроллер 1.5V @ 90А

Сообщение setar » 02 мар 2013, 00:06

да, это ограничение, эти грабли я уже понял.

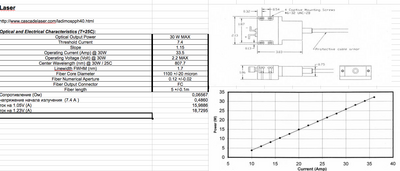

но запустить думаю удастся, но максимум будет порядка 13W

судя по графику:
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: StepDown контроллер 1.5V @ 90А

Сообщение setar » 02 мар 2013, 11:31

Этот контроллер позволяет получить до 1.52v
Вчера запускал лазерные сборки (линейки).
Ровно на 1.50v начинается генерация. Вот только светит слабо.
У меня конечно диоды ик и я контролировал через web камеру, но теплового нагрева нет ощутимого и ток всего 0.4А :-(

Вот тока такого малого я не понимаю, отсечка что ли.
Попробую погреть драйвером нихром спираль , померяю.
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: StepDown контроллер 1.5V @ 90А

Сообщение RootAdmin » 02 мар 2013, 12:23

А что за лазер?
Типа такого? http://www.aliexpress.com/item/60W-808n ... 05064.html
Может у китайцев и драйвера есть?
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: StepDown контроллер 1.5V @ 90А

Сообщение Michael_K » 02 мар 2013, 14:21

setar писал(а):Ровно на 1.50v начинается генерация. Вот только светит слабо.
...и ток всего 0.4А :-(
Вот тока такого малого я не понимаю, отсечка что ли.
Попробую погреть драйвером нихром спираль , померяю.


Это же обычный светодиод (электрически). И ВАХ у него как у светодиода.
Полтора вольта (примерно) - это прямое падение. Он только-только открываться начинает. Прямо вот самый-самый отрыв от нуля...

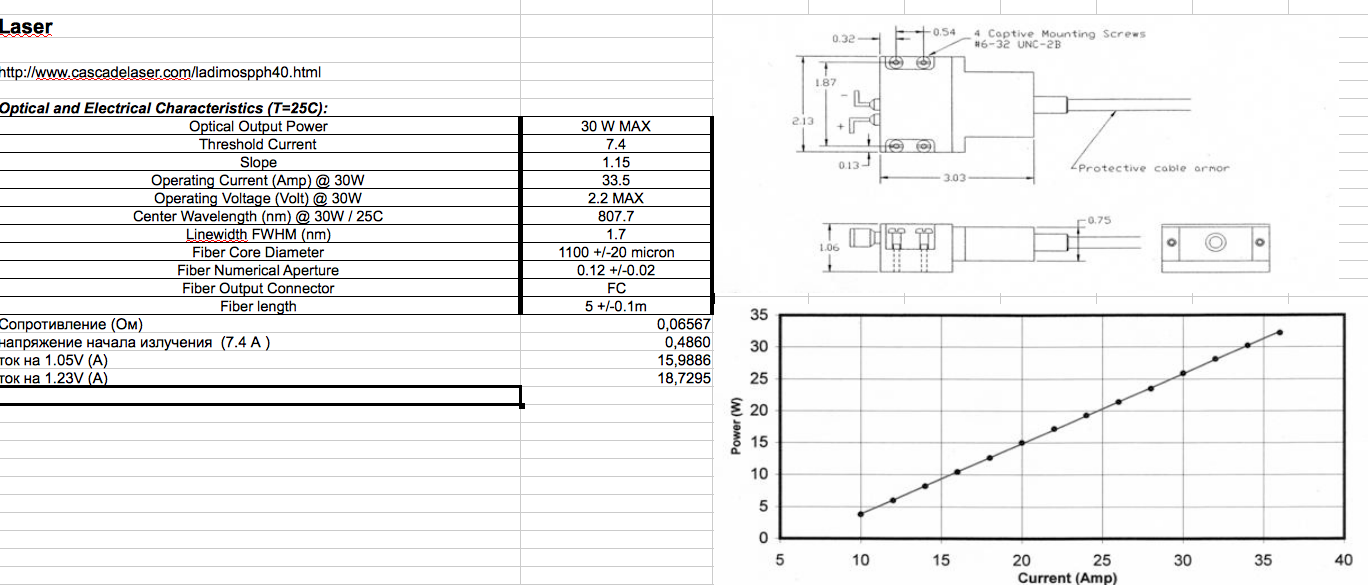

И светит он при этом еще не когерентным светом - он еще не лазер - он еще светодиод. Он лазером становится только при семи амперах (threshold current у вас в табличке) - это порядка 1.8, наверное, вольт... А может и побольше.

Добавлено спустя 3 минуты 28 секунд:

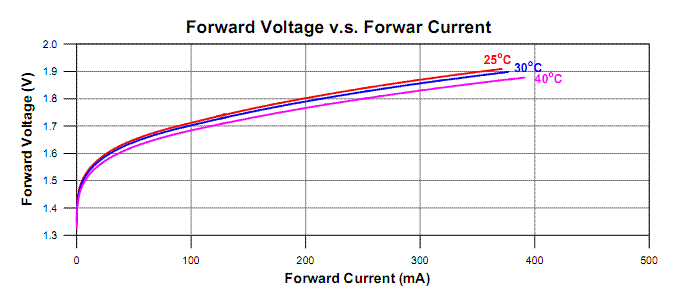

Вот типичная ВАХ для лазера 808nm. Только маломощного.
