Re: StepDown контроллер 1.5V @ 90А

Сообщение Dmitry__ » 07 мар 2013, 13:15

setar писал(а):Дима (Dmitry__), а чем бы полезным тебя заинтересовать чтобы подкинуть несколько "пациентов" на "почерепить" ?

Да я на все готовый, я просто не увидел посылов что тебе это надо, вдруг для тебя это все жуткая коленка :)
БП давай подходящий. А я посмотрю что у меня с кусками материнок...
Ты хочешь лазер кут для пластика собрать? А полупроводниковый лазер намана для органики?
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: StepDown контроллер 1.5V @ 90А

Сообщение setar » 07 мар 2013, 16:09

бп я тебе выдам 1400W серверный ablecom, у него 90А по 12V
может получится выходной каскад перерегулировть.
а запускаю я вот такой девайс
40 Watt 808nm DPSS SPECTRA PHYSICS PUMP LASER DIODE Tested OK DPSS burns


Инфы по нему нашел мало.
вот такая диодная линейка

http://www.oclaro.com/datasheets/D00439 ... asheet.pdf

вложена в корпус к которому подходит приемное волокно из 16 жил вытянутых в линию:

на конце почти стандартный FC/PC коннектор к которому я прикупил фокус линзу:

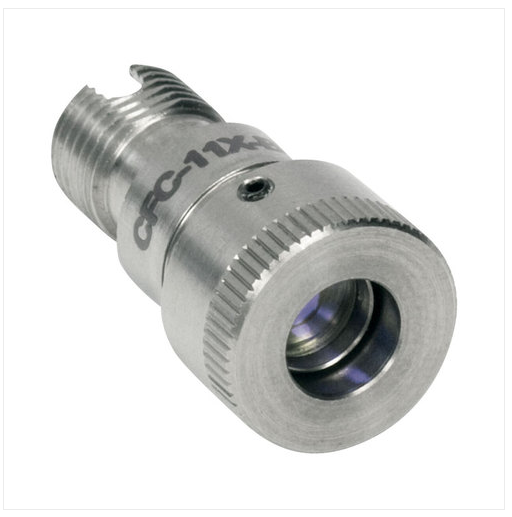

Thorlabs' CFC-11X-B Adjustable Focus FC Collimator CFC-11X-B
Аватара пользователя
setar
Site Admin

Сообщения: 9257
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: StepDown контроллер 1.5V @ 90А

Сообщение Dmitry__ » 07 мар 2013, 16:52

setar писал(а):а запускаю я вот такой девайс

Ты в науку полез? :shock:

setar писал(а):бп я тебе выдам 1400W серверный ablecom, у него 90А по 12V


букву "п" 3 раза прочитал как букву "л", получилось: "бл я тебе выдам 1400W" :D

А куда такая мощность? А нет, случайно, на нужный ток бп по каналу 3.3 вольта? А то с 12 вольтами без перемотки транса - засада.
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: StepDown контроллер 1.5V @ 90А

Сообщение setar » 07 мар 2013, 23:34

:D

какая там наука, чистая техника.
хочу гравировку на базе 3d принтера, может обработку финишную типа полировки.
Ну а если мал-мальский резак получится для раскроя - вообще счастлив буду.

очки кстати тоже прикупил - глаза дороже

БП по 3.3V все очень хиленькие...

посмотри на эти штуки, едут ко мне, на днях будут:
PTH08T250W - 50A, 4.5V to 14V Input, Non-Isolated, Wide Output, Adjustable Power Module with TurboTrans
2x LM3433 - Common Anode Capable High Brightness LED Driver with High Frequency Dimming
2x CSD43301Q5M - NexFET™ Smart Synchronous Rectifier
PTH12040W - 50-A, 8 to 14-V Input, Wide-Output Adjust Power Module

А по поводу платы из первого поста появилась мысль: там пять силовых каналов из которых регулируется независимо три и два.
может их как то можно как то объединить? 1.5в + 1.5в = уже хватит для запуска
Аватара пользователя
setar
Site Admin

Сообщения: 9257
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: StepDown контроллер 1.5V @ 90А

Сообщение RootAdmin » 07 мар 2013, 23:43

По 5 вольтам удобней - там и токи поболе и перематывать не надо. И обычный бп на 600 ВА как раз подходит.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: StepDown контроллер 1.5V @ 90А

Сообщение setar » 09 мар 2013, 00:11

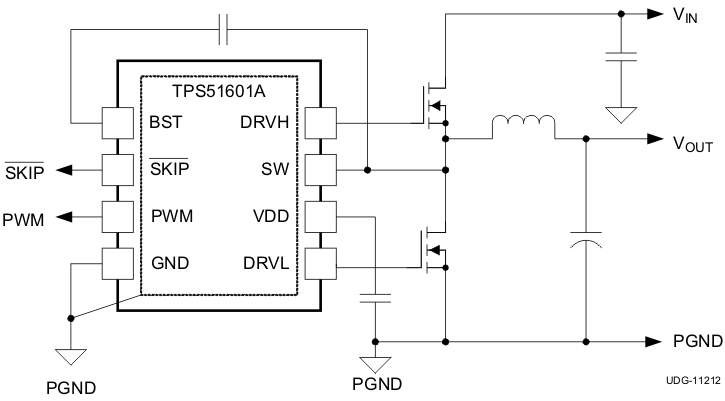

Коллеги, посоветуйте что почитать чтобы понять принцип работы (и управления) синхронным mosfet драйвером.
второй день курю мануал по TPS51601A и не понимаю как блин посредством всего двух
сигналов PWM и _SKIP удается задать напряжение выхода (или это просто управляемый шимом делитель ?)
пытался нагуглить доку по общей теории, да все что то не то попадается, видимо запрос не правильный формирую
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9257
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: StepDown контроллер 1.5V @ 90А

Сообщение Dmitry__ » 09 мар 2013, 00:34

Дома нашел 2 платы dc/dc из материнок, но очень сильно ушатанные машинками в клубе :)
Сейчас покурю твои ссылки...
С ibm бп, думаю не очень правильно, т.к. там выпрямитель сделан на диодах, а это будет жутко низкое кпд. Надо совмещать 12 вольтовый БП с синхронным выпрямителем в виде многофазных dc/dc.
Да и если токи будешь потом повышать, то такая схема будет более жизнеспособной.

Добавлено спустя 9 минут 40 секунд:
setar писал(а):Коллеги, посоветуйте что почитать чтобы понять принцип работы (и управления) синхронным mosfet драйвером.


На вывод FB (Error Amplifier) подавать сигнал с выхода dc/dc через делитель (для стаб. напряжения) или с усилителя токового шунта для стаб. тока.

Добавлено спустя 4 минуты 50 секунд:
на 19 стр. пдф по твоей ссылке, (TPS40192, TPS40193) , r8 r7 - делитель напряжения.
Error Amplifier будет сравнивать напряжение с этого делителя с опорным напряжением (591 mV) и менять скважность шим (для этого стоит пилообразный генератор)

Добавлено спустя 6 минут 59 секунд:
У меня есть датчик токовый шустрый - CSNR161, через его отверстие пропустить провод силовой и сигнал с датчика подавать на этот самый fb. У тебя ася есть? Умрем тут переписываться...
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: StepDown контроллер 1.5V @ 90А

Сообщение setar » 09 мар 2013, 00:39

ой блин, ссылку не от того девайса прикрутил (несколько страниц открыто разных)
но суть понял, продолжаю вникать.

Добавлено спустя 50 секунд:
аська в профиле : 19384232 , сейчас вылезу
Аватара пользователя
setar
Site Admin

Сообщения: 9257
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: StepDown контроллер 1.5V @ 90А

Сообщение Dmitry__ » 09 мар 2013, 00:39

Самая хорошая теория по шим - статьи про TL494
http://spblan.narod.ru/bp/shim/TL494.htm
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: StepDown контроллер 1.5V @ 90А

Сообщение dccharacter » 13 мар 2013, 11:43

Dmitry__ писал(а):Самая хорошая теория по шим - статьи про TL494
http://spblan.narod.ru/bp/shim/TL494.htm

Теория хорошая, статьи г-но. Делал тут левитатор, опплевался с этих статей. Вроде идея понятна, но попытаешься влезть в детали - и все, похоронен.
