USB-осциллограф TNP Duo

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: USB-осциллограф

Сообщение blindman » 05 дек 2009, 16:40

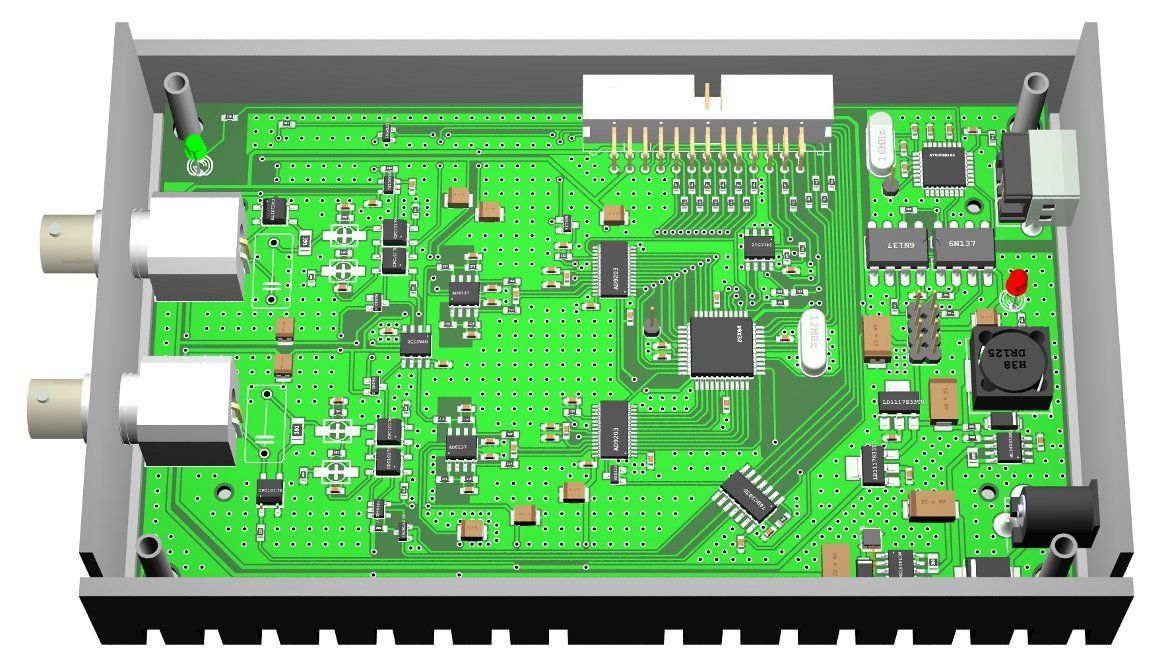

Будет светодиод.

Добавлено спустя 2 часа 15 минут 29 секунд:

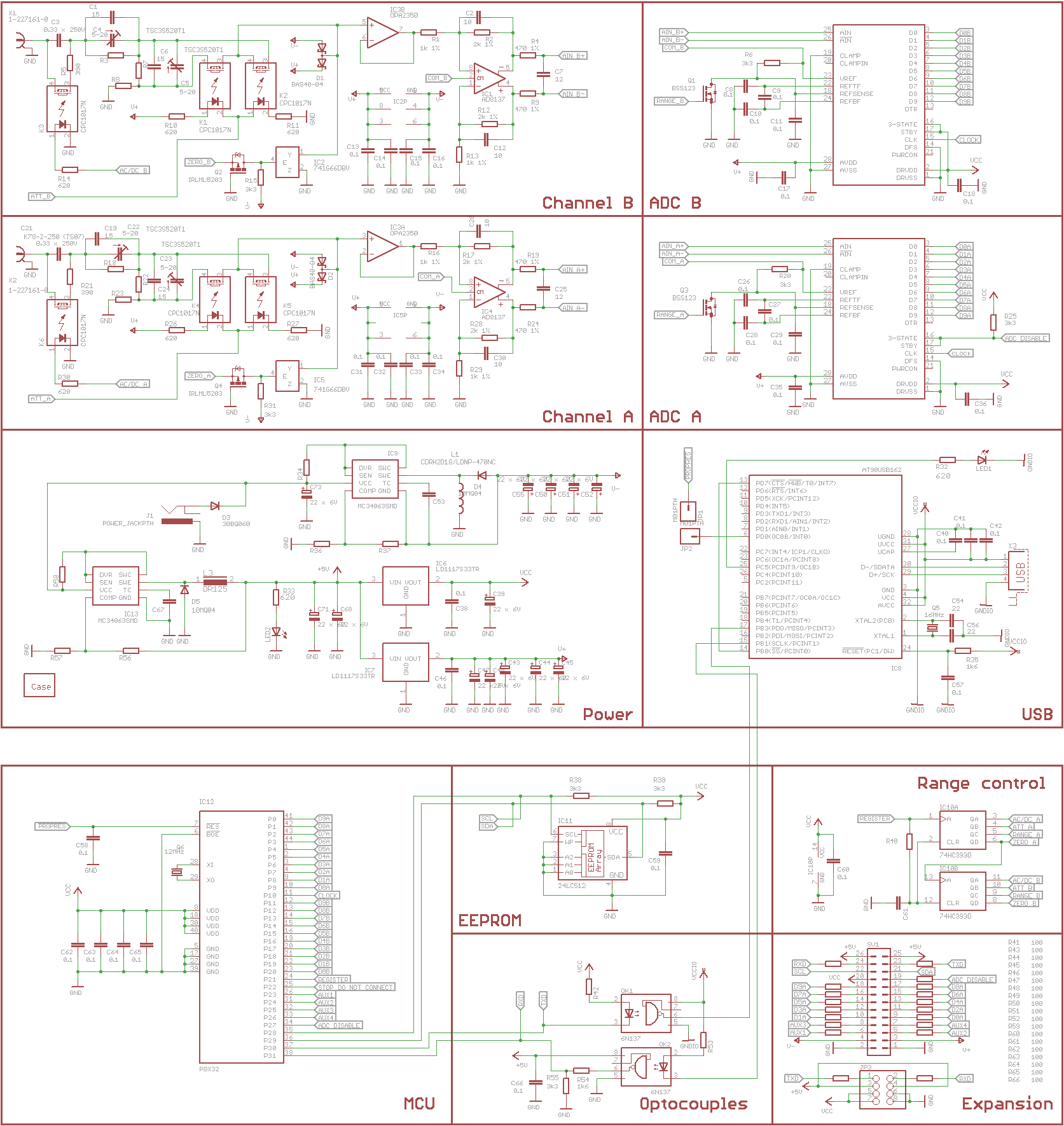

Окончательная (почти :) ) схема.

Пришлось пойти на компромиссы:
- синхронизация программная
- входные диапазоны - ±0,5, ±1, ±5, ±10
- нет сдвига по вертикали
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение EdGull » 05 дек 2009, 16:45

у меги по ресету нет обвязки
у логики нет кондера по питанию
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: USB-осциллограф

Сообщение Vooon » 05 дек 2009, 16:50

Думаю стоит добавить на разъем питания защитный диод.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3324
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: USB-осциллограф

Сообщение Michael_K » 05 дек 2009, 17:00

Вот что меня смущает в этой схеме - так это релюхи на входах...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: USB-осциллограф

Сообщение blindman » 05 дек 2009, 17:03

А чем не нравятся реле? Вполне стандартное решение
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение Michael_K » 05 дек 2009, 17:04

Тип реле подскажите...
контакты на маленьких токах и напряжениях вообще плохо работают.
И со временем это все ухудшается.

Производители не всегда указывают, но вообще есть такая характеристика
"минимальный ток через контакт"
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: USB-осциллограф

Сообщение -= Александр =- » 05 дек 2009, 19:43

Реле надо брать герконовые - у них контакты не окисляются.
Хотя в этом конкретном девайсе можно было бы поставить и твердотельные коммутаторы, например ADG419 и ему подобные - у нас тут частоты не такие высокие...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: USB-осциллограф

Сообщение blindman » 05 дек 2009, 21:25

С этими коммутаторами проблема в том, что коммутируемое напряжение ограничено напряжением питания

Добавлено спустя 20 минут 40 секунд:
Реле буду ставить наверно TRR-1A-05 http://www.promelec.ru/pdf/trr.pdf, схему делителя чуть переделать надо, чтобы одним контактом на замыкание переключался.

Добавлено спустя 12 минут 55 секунд:
Хотя нет, не пойдёт, входное сопротивление будет меняться, надо переключающий контакт
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение Michael_K » 05 дек 2009, 22:30

Я бы, честно говоря, взял бы какой-нить AD8253.
Но это мои личные тараканы :oops:

Добавлено спустя 3 минуты 13 секунд:
Хотя полосу резать вроде тоже нехорошо...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: USB-осциллограф

Сообщение blindman » 06 дек 2009, 07:20

Думал и над таким вариантом, только с AD8330/31/32. Но всё же цена у нас немаловажный фактор ...
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение blindman » 06 дек 2009, 21:24

Буду ставить твердотельные реле - дешево и сердито. Схему переработал, будут дифференциальные драйверы АЦП. Исправил ошибку - напряжение рабочей точка ОУ было отрицательное.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение blindman » 07 дек 2009, 21:48

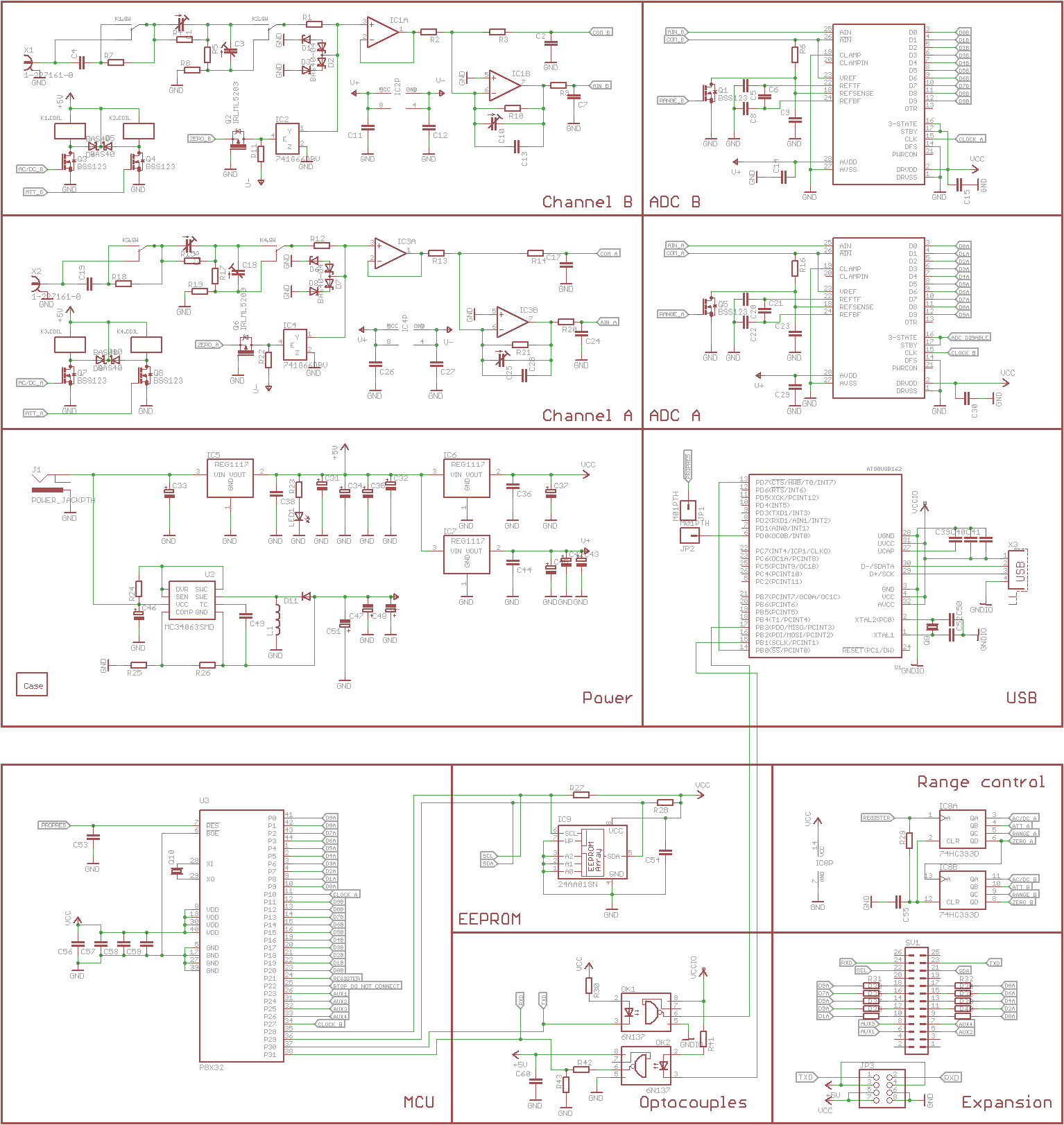

Схема почти закончена, осталось рассчитать входные делители и импульсники. На этом пока остановлюсь, надо перед новым годом денег побольше заработать :wink:

Комментарии, замечания, пожелания как всегда приветствуются.

Добавлено спустя 1 минуту 57 секунд:
Кто-нибудь встречал кварцы на 6,25 МГц или 12,5 МГц? Они вообще в природе существуют?
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение Michael_K » 07 дек 2009, 22:48

Имхо лучше.

А зачем такие кварцы, если не секрет?
В природе-то они существуют, а вот в магазинах... :(

Добавлено спустя 5 минут 44 секунды:
Как вариант мегу разогнать на 25 и вывести половину через CLKOUT... Не?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: USB-осциллограф

Сообщение blindman » 08 дек 2009, 04:47

Кварцы такие чтоб пропеллер запустить на 100 МГц - у него в петле ФАПЧ делитель только на 2/4/8/16. С меги не получится, во-первых, для работы с USB ей надо 8 или 16, а во-вторых, она гальванически отвязана.

Parallax продаёт кварцы 6.25 МГц по полтора доллара за штуку.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение =DeaD= » 08 дек 2009, 06:49

blindman писал(а):Кто-нибудь встречал кварцы на 6,25 МГц или 12,5 МГц? Они вообще в природе существуют?

А почему не 25МГц? С этими то вроде проще будет с наличием.
