USB-осциллограф TNP Duo

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: USB-осциллограф

Сообщение Duhas » 04 дек 2009, 22:16

я вообще бы земли разъемов свел к стабу питания....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: USB-осциллограф

Сообщение Michael_K » 04 дек 2009, 22:17

Да, можно протянуть.
В точке, откуда разойдется, поставить кондеры - большой и маленький.

Земли (аналоговая и цифровая) должны соединяться в одной точке.
Где-то около АЦП это делать удобно, но не обязательно - например можно объединить около БП.
Я обычно их делаю разными цепями, между которыми втыкаю "резюк" 0 ом.
Можно (иногда помогает, хотя в теории и нехорошо) влепить вместо резюка небольшую индуктивность.
Но в данном случае, я не думаю, что будут граблы.
Последний раз редактировалось Michael_K 04 дек 2009, 23:08, всего редактировалось 1 раз.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: USB-осциллограф

Сообщение blindman » 04 дек 2009, 22:22

Всем спасибо

Добавлено спустя 1 минуту 11 секунд:
Щас глянул, сутки не прошли, Parallax продал 19 осциллографов
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение =DeaD= » 04 дек 2009, 22:50

Софт у них какой у параллакса? Свой или типовой какой-то?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: USB-осциллограф

Сообщение blindman » 05 дек 2009, 07:08

Свой. На следующей неделе обещают выложить протокол обмена.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение blindman » 05 дек 2009, 13:13

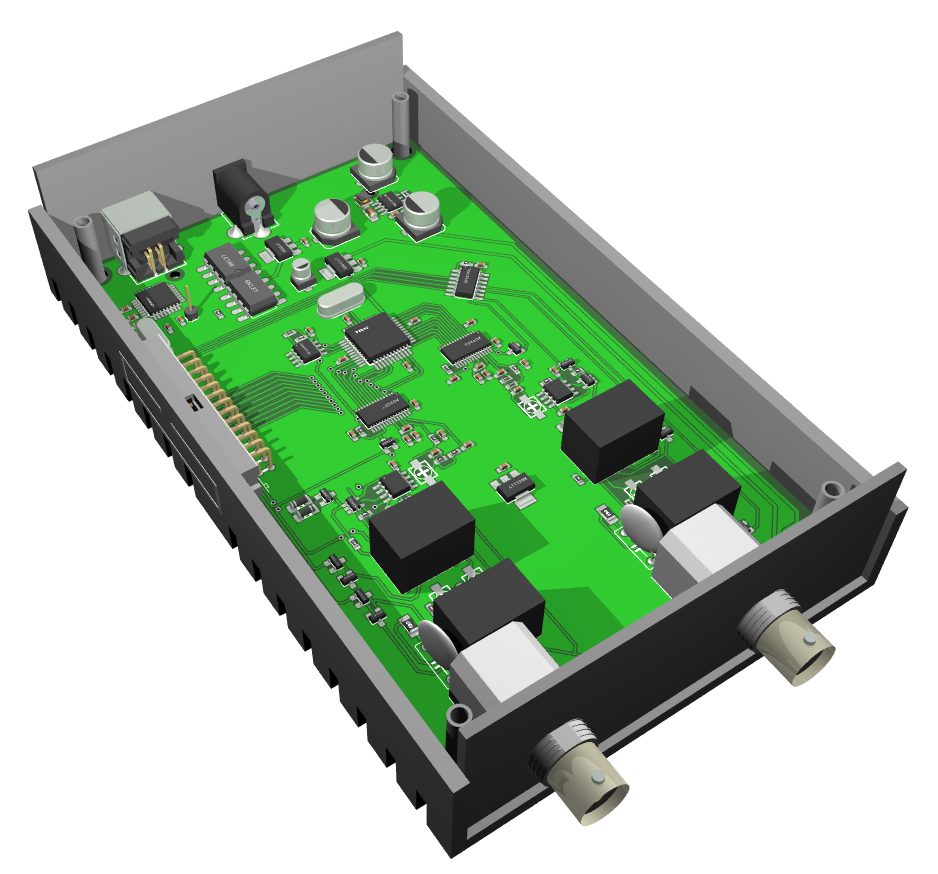

Немного художественного творчества :)
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение SkyStorm » 05 дек 2009, 13:17

Красиво!!!
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: USB-осциллограф

Сообщение Michael_K » 05 дек 2009, 13:47

Немного художественного творчества


Это какая-то стандартная коробка?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: USB-осциллограф

Сообщение =DeaD= » 05 дек 2009, 13:54

Может в том месте, где FT232RL мост сделать разъем по линиям RX/TX, чтобы можно было убрать перемычки от этих линий к FT232RL и поставить сверху плату с экраном, клавой и т.п., которая просто по UART'у бы работала с основной платой осцика вместо ПК?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: USB-осциллограф

Сообщение blindman » 05 дек 2009, 13:54

Michael_K писал(а):Это какая-то стандартная коробка?

Это Gainta G760
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение =DeaD= » 05 дек 2009, 13:56

Отличная модульная конструкция бы получилась, если такой интерфейс обеспечить - желающие могли бы хоть с экранчиком от мобилы делать осцик, хоть с ТВ-выходом :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: USB-осциллограф

Сообщение blindman » 05 дек 2009, 14:04

Там нет FT232, там AT90USB162.
Шина расширения выведена на разъем сбоку, также 2-проводная последовательная шина+питани будет отдельным разъёмом на плате

Добавлено спустя 5 минут 41 секунду:
Выход на ТВ кстати можно и без внешних компонент сделать - 4 резистора и разъем RCA. Правда работать при этом будет только 1 канал.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение =DeaD= » 05 дек 2009, 14:09

А, точно, ну всё равно там 2 линии сигнальные есть после оптоизоляции :) сейчас то этот разъем не выведен ведь?

Добавлено спустя 1 минуту 2 секунды:
А нет смысла сделать шину расширения от AT90USB162 ? Может к нему только экранчик и кнопки приделать потом, а всю прошивку в него залить?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: USB-осциллограф

Сообщение blindman » 05 дек 2009, 14:16

Если получится вывести все ноги + коммутацию питания, можно будет непосредственно к меге цепляться. Я уже говорил, что экран буду планировать по остаточному принципу, получится - хорошо, не получится - и не надо.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение -= Александр =- » 05 дек 2009, 14:22

Еще бы светодиодик на морду вывести, а то непонятно вообще работает он или нет... :roll:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Пред.След.
