USB-осциллограф TNP Duo

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: USB-осциллограф TNP Duo

Сообщение Different » 14 дек 2009, 17:20

Я в курсе их кооперации. Если речь таки про PropScope, то 25MSPS у PropScope против 80MSPS у Hanno - это смешно.
Different

Сообщения: 29
Зарегистрирован: 10 дек 2007, 17:45
Откуда: Москва

Re: USB-осциллограф TNP Duo

Сообщение blindman » 14 дек 2009, 18:08

ViewPort и PropScope - это по сути одно и то же. PropScope основан на ViewPort. Про "смешно" Hanno расскажи :) Он же автор и того и другого.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение blindman » 17 дек 2009, 11:53

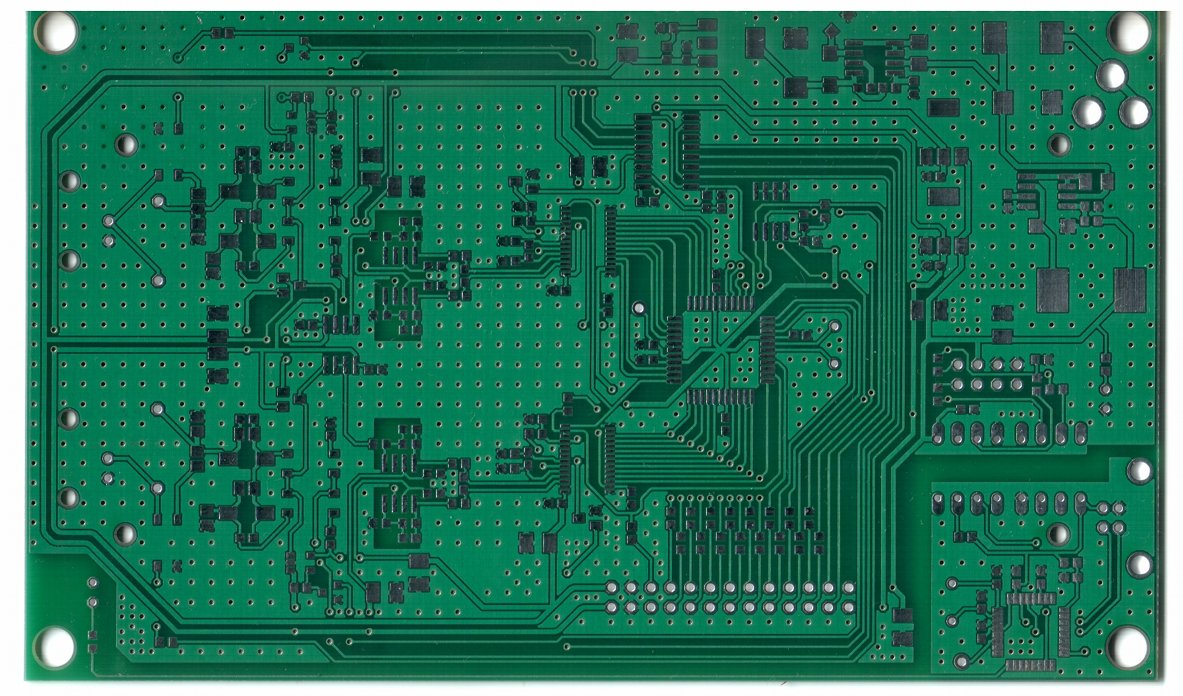

Ну вот, плата готова. Ждем детали :)
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение ALHIMIK » 17 дек 2009, 17:18

а почему смд контакты чёрные ?
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: USB-осциллограф TNP Duo

Сообщение blindman » 17 дек 2009, 17:19

Потому что сканер
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение Duhas » 17 дек 2009, 19:35

а что за пелтище через всю плату ? :shock:

еще и на разъем уходит...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: USB-осциллограф TNP Duo

Сообщение blindman » 17 дек 2009, 19:45

Питание. А что?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение Duhas » 17 дек 2009, 20:03

я конечно не спец в этих делах, но питание на зря разводится звездой, как и земля... теперь импульсные токи от повешенного на внешний порт будут бить по всей плате... , так как ты обернул проводником ее... ну а про токи от существующих на плате компонентов, в отличии от внешних, которых может и не быть, и говорить нечего... это все мое имхо, но я интуитивное подобные вещи обычно чую )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: USB-осциллограф TNP Duo

Сообщение blindman » 17 дек 2009, 20:05

Это питание для аналоговых цепей. Вскрытие покажет :)
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение Duhas » 17 дек 2009, 20:27

усе равно ) наличие сигнала в аналоговых цепях ведет к изменению тока потребления в этих цепях, не так ли ? )))

про вскрытие +1
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: USB-осциллограф TNP Duo

Сообщение D1mcon » 30 дек 2009, 00:20

2blindman а где вы плату заказывали и почем? Если не секрет :)
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: USB-осциллограф TNP Duo

Сообщение blindman » 09 янв 2010, 12:32

Небольшая неприятность - нет полной комплектации для аналоговой части. Пока дожидаюсь оказии с недостающими деталями, начал писать программные компоненты. Для начала сделал C++ обертку для libusb0 (QLibrary + QThread из Qt - в libusb0 все вызовы блокирующие), и скелет USB программы на AT90USB162. Под Linux еще не тестил, под Windows работает (Debian => VirtualBox => WinXP :D ). На очереди - научится загружать программу в пропеллер с МК.

D1mcon писал(а):2blindman а где вы плату заказывали и почем? Если не секрет :)

В резоните, обошлась в 1760 рублей.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение avr123.nm.ru » 09 янв 2010, 13:44

Ну это со стоимостью подготовки наврено, а дубли штучные по чем будут ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: USB-осциллограф TNP Duo

Сообщение blindman » 09 янв 2010, 14:15

порядка 150
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение Andre173 » 10 янв 2010, 18:49

Привет всем. прочитал форум но не могу понять аналоговую часть схемы :( и диапозон входных напряжений, объясните плизз аналоговую часть схемы!!! В программирование шарю в схемотехнике только основы.
хочу собрать осциллограф, только на плиске с выводом всё инфы в комп, и уже там её обрабатывать, а на плиске реализовать ещё генератор и частатомер( который уже написал почти)
Ну и если дойдут руки то можно будет приделать монитор чтобы без компа работать.

http://usb-osc.narod.ru/design_old.htm

здесь нашел схему аттеннюатора с входным диапозоном +/- 20 вольт хотелось бы +/-50В после чего сигнал бы поддавался на ацп ADS830 ( или ваш совет) ну а далеше с ацп в плтску а там уже ручками пиши проги и радуйся :Yahoo!:

буду рад любому ответу и совету (только по делу)!!!!!!!!
Andre173

Сообщения: 1
Зарегистрирован: 10 янв 2010, 18:26
Откуда: Барнаул
