Re: USB-осциллограф

Сообщение Michael_K » 29 ноя 2009, 21:26

купил пару лет назад PS40M10 "Swordfish"
В поездках незаменим, хотя вся убогость "дешевой цифры" налицо...
(впрочем ожидал худшего :) )
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
Вернуться к началу

Re: USB-осциллограф

Сообщение blindman » 04 дек 2009, 12:16

Parallax сегодня начал продажи своего USB-осциллографа.

  • 2 канала
  • 25 Msps Maximum
  • 20 Vpp максимальное входное (-10 V ... +10 V DC)
  • 10 бит АЦП
  • Щупы 1x/10x

На плате расширения (входит в комплект)

  • Дополнительный аналоговый вход синхронизации
  • 4 цифровых входа
  • Генератор сигналов
  • NTSC/PAL видео

Цена - 250 долларов.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: USB-осциллограф

Сообщение -= Александр =- » 04 дек 2009, 15:22

blindman писал(а):Вообще-то, я ожидал комментариев по входным цепям. Аттенюатор, усилитель ... Александр, какие есть мысли?


Не вижу частотной коррекции операционников...
Стабилитроны по входу будут сильно портить сигнал. Они начинают его валить уже на 70% от номинала.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич
Вернуться к началу

Re: USB-осциллограф

Сообщение Michael_K » 04 дек 2009, 16:24

Хм...
Не вижу ни стабилитронов, ни на какой операционник вы предлагаете частотную коррекцию.
Может не на ту схему смотрю?

По-моему, схема вполне жизнеспособная
(не стоит требовать серьезных точностей от осцилла, а по частотам - вроде нормально)
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
Вернуться к началу

Re: USB-осциллограф

Сообщение -= Александр =- » 04 дек 2009, 17:31

Все, вижу, это диоды шотки. От них конечно будет меньше искажений...
Компенсацию можно и не делать.

А вот гистерезис компаратору запуска надо бы сделать.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич
Вернуться к началу

Re: USB-осциллограф

Сообщение blindman » 04 дек 2009, 17:53

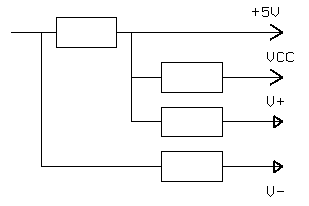

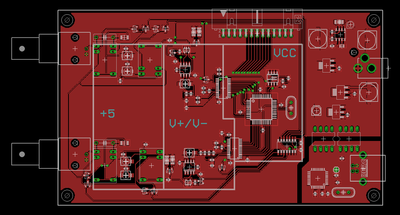

Как правильно провести питание на плате?
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: USB-осциллограф

Сообщение Michael_K » 04 дек 2009, 18:09

Как правильно провести питание на плате?

А то вы сами не знаете... :) Не поверю!

По возможности кустом, по возможности не мешать силовуху и измериловку, и цифру и измериловку.
А там уж - как разведется.
Кондеры в ключевых точках "потанталистее" :)

Банально? Ну а что еще можно посоветовать?
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
Вернуться к началу

Re: USB-осциллограф

Сообщение blindman » 04 дек 2009, 21:07

Хотите верьте, хотите нет, но устройство со смешанными сигналами проектирую второй раз в жизни :)

Единственное, что приходит в голову - USB поставить сверху, стабилизаторы снизу, нижний канал сдвинуть чуть вверх, +5 и -3 провести по нижнему краю платы к точке между входными разъёмами, там поставить стабилизатор +3, и оттуда раздать +3 и -3 по каналам.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: USB-осциллограф

Сообщение Duhas » 04 дек 2009, 21:26

я думаю земляной полигон с аналоговой части лучше убрать, точнее окружить ее полигоном... а аналоговую землю вести звездой так и питание...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: USB-осциллограф

Сообщение blindman » 04 дек 2009, 21:33

Что значит убрать?? Во всех рекомендациях пишется максимальную площадь под землю, я наоборот стараюсь её как можно меньше резать, а тут- "убрать". На рисунке не показан нижний слой, он практически сплошной.

То что питание звездой - понятно. Наилучший вариант - завести его между входными разъёмами, но это невозможно, вход питания должен быть с противоположной стороны.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: USB-осциллограф

Сообщение Duhas » 04 дек 2009, 21:35

не знаю что в рекомендациях ) но я бы сделал рядом полигон земли, а уже от ног деталей отдельными дорожками увел землю ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: USB-осциллограф

Сообщение blindman » 04 дек 2009, 21:39

... тем самым создав кучу контуров. Рекомендации эти не просто так пишутся. Почитай - полезно.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: USB-осциллограф

Сообщение Duhas » 04 дек 2009, 21:41

контуры контурами, но цифровая земля каким бы куском она не была - будет грязной.. рекомендации я читал - но довольно давно...

мое дело предложить) я высказался ) решать в любом случае тебе )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: USB-осциллограф

Сообщение -= Александр =- » 04 дек 2009, 21:56

Землю делать в несколько полигонов (по одному на каждый модуль), которые соединить в одной точке - на разъеме питания.
Плигоны набить переходными, чтоб не было "рваной" земли.
Питание разводить звездой. От фильтрующего кондера стаба к каждой микросхеме отдельной веревкой.
Весь обвес микросхемы должен соединяться с землей или питанием как можно ближе к точке, где это делает сама микросхема.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич
Вернуться к началу

Re: USB-осциллограф

Сообщение blindman » 04 дек 2009, 22:07

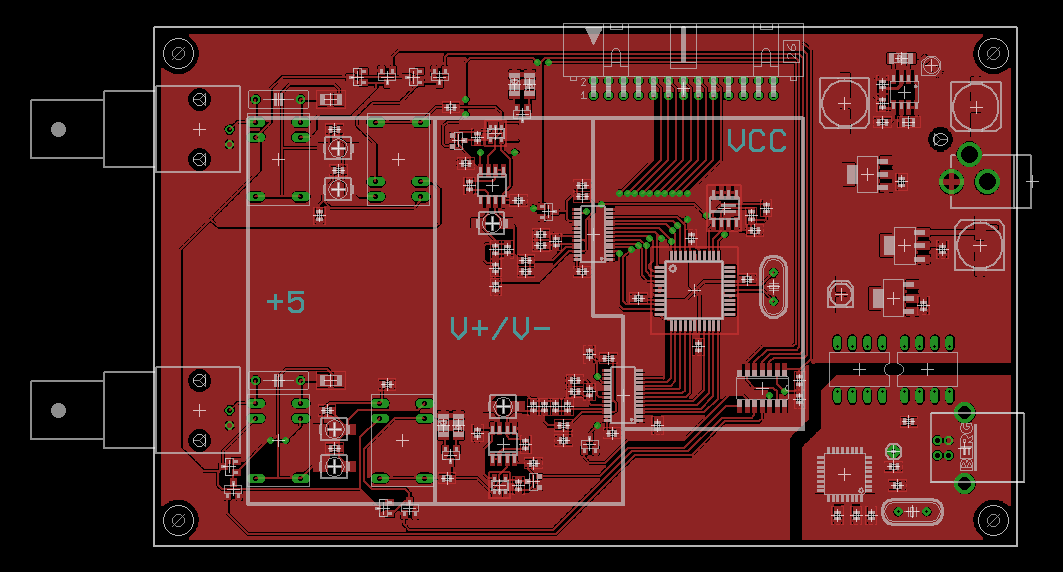

Вы мне одно скажите: можно протянуть питание из нижнего правого угла по краю платы к точке между входными разъёмами, и оттуда развести по каналам? Или это недопустимо?

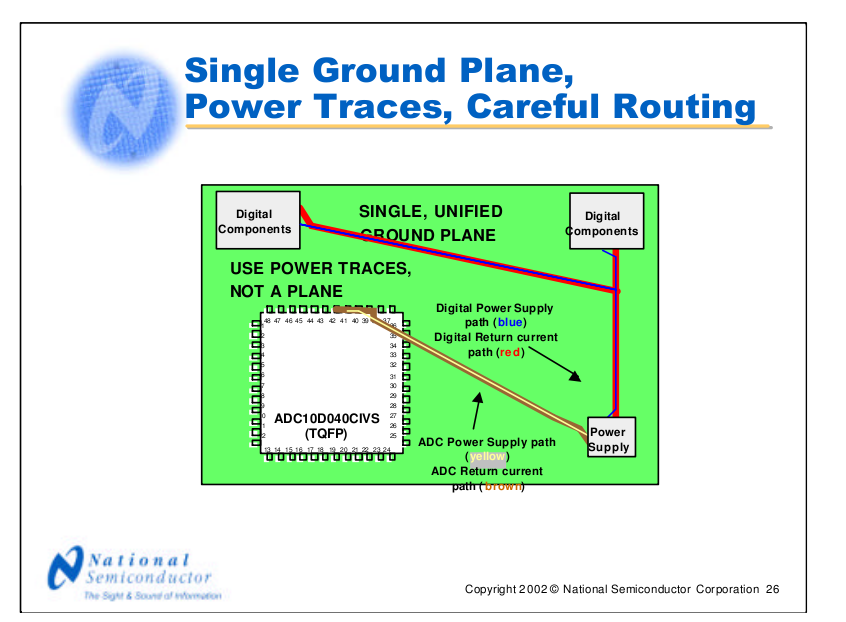

Да, и ещё. В рекомендациях AD, TI, National Semi и прочих пишется: аналоговая и цифровая земля должны объединяться под АЦП, а мне тут куча советов их разъединить...
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу
