USB-осциллограф TNP Duo

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: USB-осциллограф

Сообщение executer » 16 окт 2009, 09:47

blindman писал(а):Предлагаю вот такую схему:
....

А где память где будут оцифровки хранится? Гдето рядом с пропеллером?
Т.е. вы предлагаете использовать пропеллерт только для передачи оцифрованных данных в память? То чем обычно программируемая логика заимается, но чтобы с ней не заморачиватся, верно?

У меня УСБ на винте внешнем на 3 месяца хватило (отходят контакты), теперь только в перевернутом состоянии работает. Там просто кабель толстый, УСБ2.0 - вот наверно и расшатаорсь (на осцилле тоже наверно 2.0 кабель не помешает).
Последний раз редактировалось executer 16 окт 2009, 09:49, всего редактировалось 1 раз.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: USB-осциллограф

Сообщение =DeaD= » 16 окт 2009, 09:48

Кстати, под какой корпус планируются платы?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: USB-осциллограф

Сообщение blindman » 16 окт 2009, 10:02

executer писал(а):А где память где будут оцифровки хранится? Гдето рядом с пропеллером?

Не рядом, а внутри :)
executer писал(а):Т.е. вы предлагаете использовать пропеллерт только для передачи оцифрованных данных в память? То чем обычно программируемая логика заимается, но чтобы с ней не заморачиватся, верно?

Верно.

Добавлено спустя 1 минуту 16 секунд:
=DeaD= писал(а):Кстати, под какой корпус планируются платы?

Пока неясно. Определюсь окончательно со схемой - там будем смотреть

Добавлено спустя 7 минут 20 секунд:

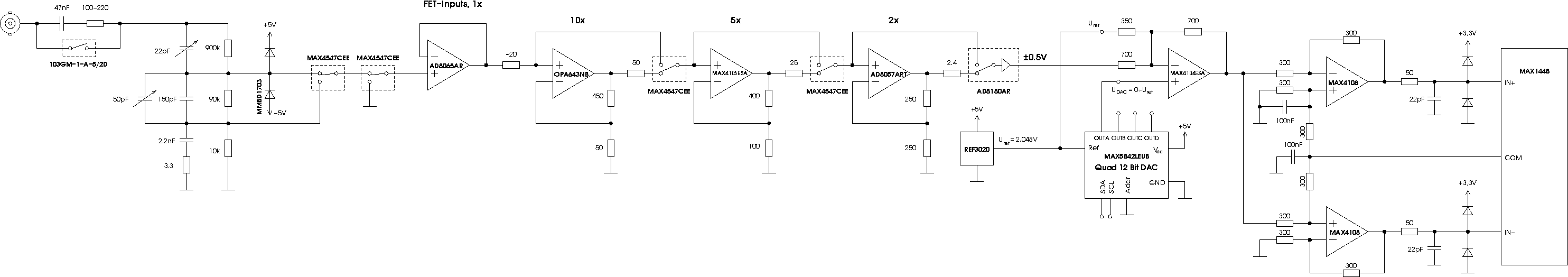

Положу тут ещё вариант схемы аналоговой части, чтоб не потерялась. Сайт с описанием проекта умер, но информация сохранилась в архиве http://web.archive.org/web/200807200304 ... SO/analog/
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение blindman » 17 окт 2009, 07:35

Какой нужен диапазон входных напряжений?

Есть предложения по схеме аналоговой части?

Мне кажется, уложиться в пресловутые 3000 рублей не получится. У меня получается только цена комплектующих аналоговой части (до АЦП) на 2 канала 1000 руб. минимум.

Добавлено спустя 53 минуты 10 секунд:
Ещё раз перечитал тему, заметил, что в основном идёт обсуждение АЦП и насколько быстро с него можно считывать. Мне же видится, главный вопрос - аналоговая часть. Достаточно широкополосный усилитель с изменяемым Ку и однополярным питанием. Без хорошего усилителя с ровной АЧХ толку от всех этих мегасэмплов - чуть
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение =DeaD= » 17 окт 2009, 09:24

А вот если сделать модульную конструкцию - можно будет делать "лайт-версию" осцика с упрощенной аналоговой частью ;)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: USB-осциллограф

Сообщение Duhas » 17 окт 2009, 09:28

blindman писал(а):. Достаточно широкополосный усилитель с изменяемым Ку и однополярным питанием. Без хорошего усилителя с ровной АЧХ толку от всех этих мегасэмплов - чуть


почему обязательно однополярный ?


диапазон.. (посмотрел на С1-99) там 5-0.002 и с ним вроде замечательно... правда вверх оно растягивается доп ручкой...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: USB-осциллограф

Сообщение blindman » 17 окт 2009, 09:31

Эта модульность выльется в то, что цена "лайт" будет такая же, как и когда всё вместе, но с нормальными характеристиками. Смысла нет выжимать из АЦП максимум, если входные цепи убьют сигнал.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение =DeaD= » 17 окт 2009, 09:32

Я предлагаю делать не кривые, а упрощенные входные цепи - меньший диапазон входных, отсутствие плавной регулировки (скажем тупо выбор через реле делителя напряжений).
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: USB-осциллограф

Сообщение blindman » 17 окт 2009, 09:33

Duhas писал(а):почему обязательно однополярный ?

Чтоб от батареек питаться проще.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение =DeaD= » 17 окт 2009, 09:33

А плавно домасштабировать в рамках коэффициента 1:2 можно и на осцике программно.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: USB-осциллограф

Сообщение blindman » 17 окт 2009, 09:36

Плавную регулировку никто делать и не собирается. Программное масштабирование при 8 разрядах АЦП? Нафиг

Добавлено спустя 55 секунд:

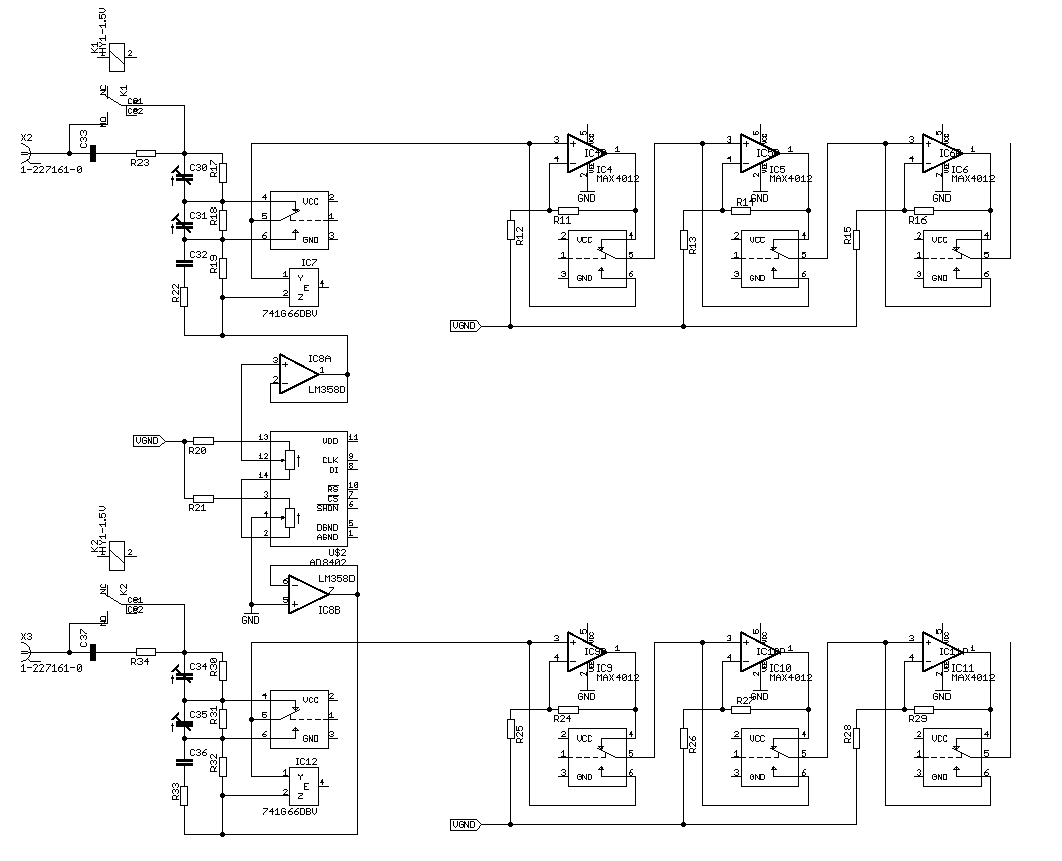

Вот приблизительно как я вижу аналоговую часть
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение Duhas » 17 окт 2009, 09:37

blindman писал(а):
Duhas писал(а):почему обязательно однополярный ?

Чтоб от батареек питаться проще.

ну ведь мона и импульсником развернуть напругу... был бы выигрышь от нее главное....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: USB-осциллограф

Сообщение =DeaD= » 17 окт 2009, 09:44

blindman писал(а):Эта модульность выльется в то, что цена "лайт" будет такая же, как и когда всё вместе, но с нормальными характеристиками. Смысла нет выжимать из АЦП максимум, если входные цепи убьют сигнал.

Сделать разламываемую плату с 4 дополнительными крепежными отверстиями :) не надо - не ломаешь, считаешь единой платой, надо - разломил и заменил какую надо часть + запаял чуток проводков. Так реально? Правда лишние 12мм добавит к одной из длин платы
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: USB-осциллограф

Сообщение blindman » 17 окт 2009, 09:50

А давайте говорить, опираясь на более-менее конкретные схемы? Тогда можно и цены прикинуть, и каков эффект будет от "упрощения"?

В той схеме, что я набросал выше: ОУ по 50руб минимум в розницу, цифровой потенциометр - 100, ключи - по 35. Ок. 900 в сумме, если со всеми "мелочами"
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф

Сообщение blindman » 17 окт 2009, 15:46

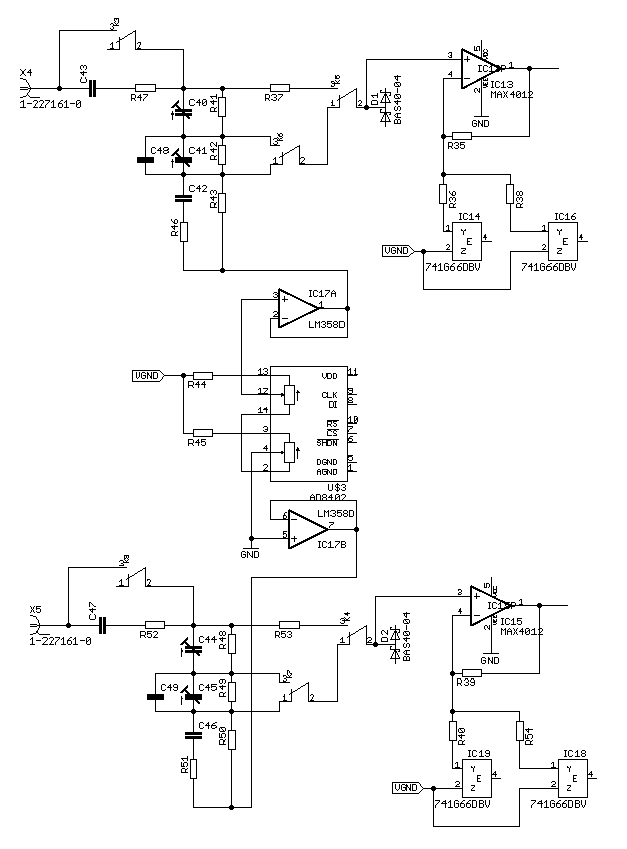

Вот схема попроще, проще наверно некуда. От батарейного питания возможно придётся отказаться, зависит от того, насколько доступны малогабаритные реле, с небольшим напряжением срабатывания и малым током обмотки.
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
