кодовый замок зажигания в машину (РЕШЕНО ???)

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: кодовый замок зажигания в машину

Сообщение Maxiik » 26 ноя 2009, 00:33

Вы имеете ввиду радиосканеры ?
...но с брелком надёжнее, и ведь можно сделать чтобы у него радиус действия был в пределах метра и чтобы он не постоянно сигнал давал, а только тогда когда хозяин сел в машину...
типа проксимити карты...)
... кто-нибудь может подсказать можно ли сделать аналог проксимити карты ввиде брелка...
на контроллере, с катушкой. чтобы когда та оказывалась в магнитном поле приёмника, то начала генерировать код для инициализации.
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: кодовый замок зажигания в машину

Сообщение Master » 26 ноя 2009, 01:04

Я вот сижу и думаю что в твоем жигуленке есть такого ценного чтобы мудрить на него такую хитрую систему защиты?
Потом сам с ней больше намучаешься, чем потенциальные угонщики. :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: кодовый замок зажигания в машину

Сообщение Angel71 » 26 ноя 2009, 08:17

Maxiik, а) судя по заголовкам выдачи гугли, проксимити карты это что-то наподобии обычных rfid меткок, а это сейчас далеко не та вещь, которой можно доверять. б) большая часть сигналок на брелках, что иностранцы выпускают боле-менее легко "вскрываются" алгоритмическими граберами далеко не самой последней свежести в) блин, ну чего тут сложного, делов-то на полсекунды подумать, а вы как иностранные разработчики рассуждаете или как большинство в небезызвесном отделе. гипотетически у вас есть некий провод, если его разорвать или выдернуть, то некий контроллер начнёт :O: аааааааааааааааа. берёте провод с крокодилами на концах, цепляете к проводу железки и можете спокойно разрезать провод железки, тем самым удлинив, чтоб не мешал. :wink: и что тут сложного сделать по аналогии? вместо крокодилов использовать считыватель на одной стороне (с каким-нибудь с радио передатчиком, мобилой,...) и приёмником с чем-то, что будет прикидываться вашим брелком/картой/... ? :pardon: обобщённо самый простой вариант
:) ну а так да, в чём-то согласен с Master. у вас пока больше шансов создать себе проблем на одно место, чем сделать нормальную защиту от угона.
возможно вы код коряво напишете и ваш девайсик в какой-то неподходящий момент климанёт или на плате что замкнёт от жидкости какой-нибудь или еще чего (перечитал тему полностью и так и не понял где вы плату с мегой разместите) или по питанию пробьёт или или или :pardon: в общем я не автолюбитель и где вы можете напортачить представляю смутно + то, что вы считаете сложно "ломаемым" не значит, что это сложно для других
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: кодовый замок зажигания в машину

Сообщение Master » 26 ноя 2009, 12:12

Кстати, жигули по крайней мере шестерка элементарно заводится кидание всего лишь одного провода, кажись от стартера на клемму аккумулятора (точно не помню мне когда стартер ремонтировали механик так заводил движок я потом тоже сам так пробовал :) ), единственное подсветка, фары, дворники и т. д. не будут работать.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: кодовый замок зажигания в машину

Сообщение Zeus » 26 ноя 2009, 12:24

если карбюраторный двигатель, то да так можно завести, только надо еще на катушку зажигания питание подать, а иначе крути не крути стартером двигатель, искры на свечах не будеть :)
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: кодовый замок зажигания в машину

Сообщение mitrofan » 28 ноя 2009, 13:56

Господа! Вся эта система создается не только для того чтобы повысить противоугонность систему(но и для этого тоже конечно). Просто это будет во-первых красиво,во вторых удобно, оригинально и необычно.И к тому же эту систему можно будет постоянно апгрэйдить ,ведь нет предела совершенству. :)
mitrofan

Сообщения: 9
Зарегистрирован: 13 ноя 2009, 01:10
Откуда: Кузьмолово

Re: кодовый замок зажигания в машину

Сообщение Maxiik » 16 дек 2009, 00:26

Я тут было заболел ненадолго :)
поэтому проект особо не продвинулся (((
Впринципе я согласен с mitrofan - это в первую очередь для того чтобы научиться работать с МК на примере реальной задачи и лишь потом система защиты. Хотя на самом деле я очень автолюбитель, хлебом не корми - дай порулить )))
От влажности и других внешних воздействий залью плату эпоксидной смолой как на военных платах.
А если код поначалу нормально работает, как он может потом заглючить ведь прога не очень сложная ???
***
Я тут порыскал и нашол похожий проект, только он на таблетке iButton и схемы на него нет, т.к. он продаётся (((
Может кто нибудь сможет подсказать как научиться работать с iButton. Зарание очень благодарен !!!
Хочу сделать, чтобы сначало таблетку прислонить, а потом код набрать. Таблетка вместо имобилайзера =)

Тестовый вариант на машине работает )

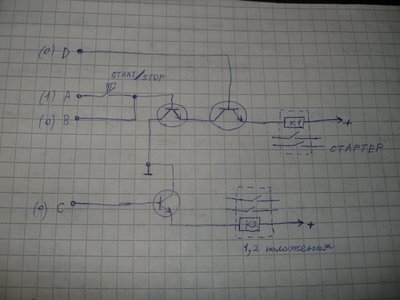

Вот, щас схему скину, как на одной кнопке сделать зажигание и выключение...
За качество фоток зарание извеняюсь !
Если будет не понятно потом подробне распишу, щас времени мало (((

Добавлено спустя 1 минуту 10 секунд:

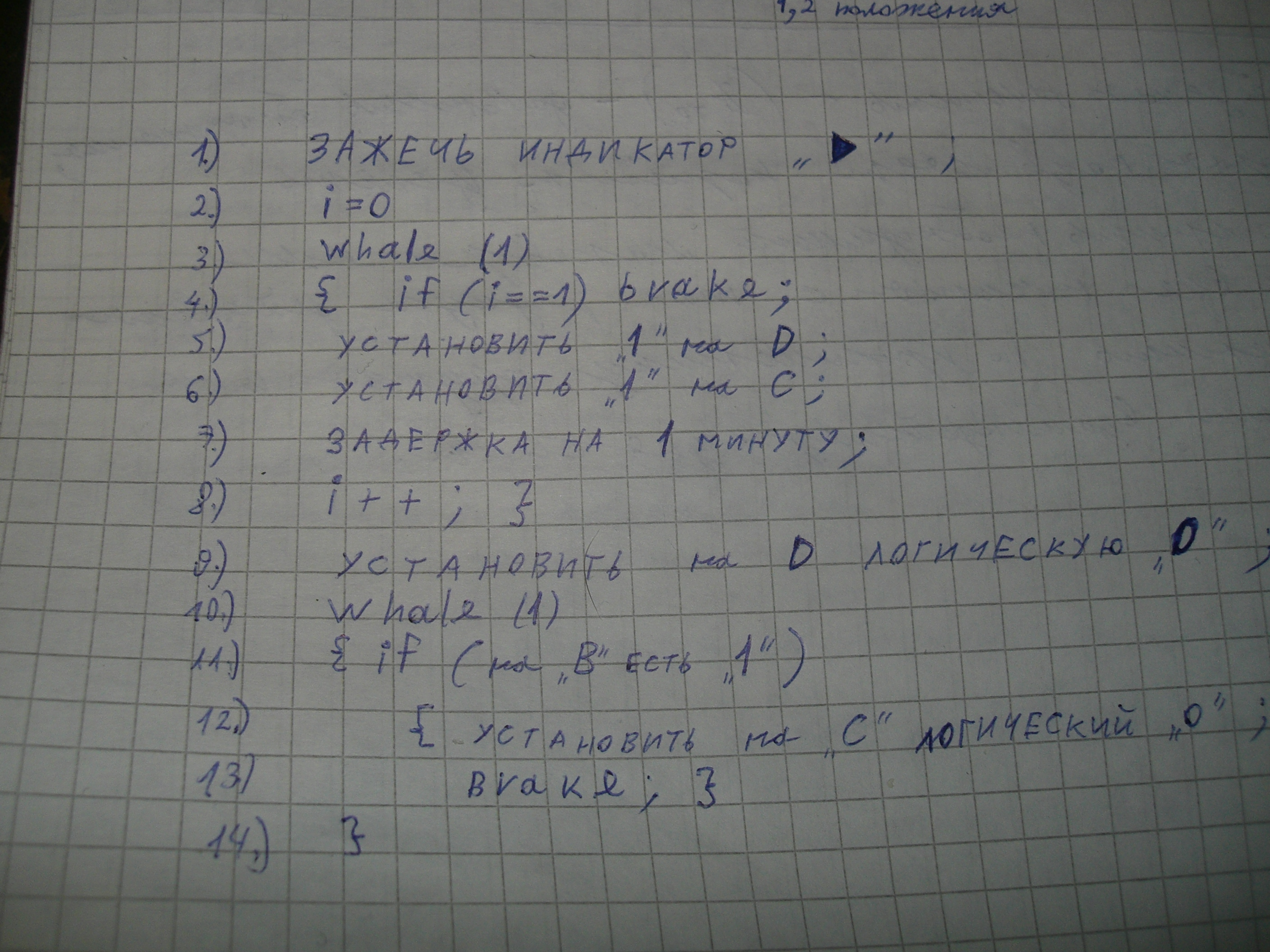

Вот логическая программа....

Добавлено спустя 1 минуту 53 секунды:

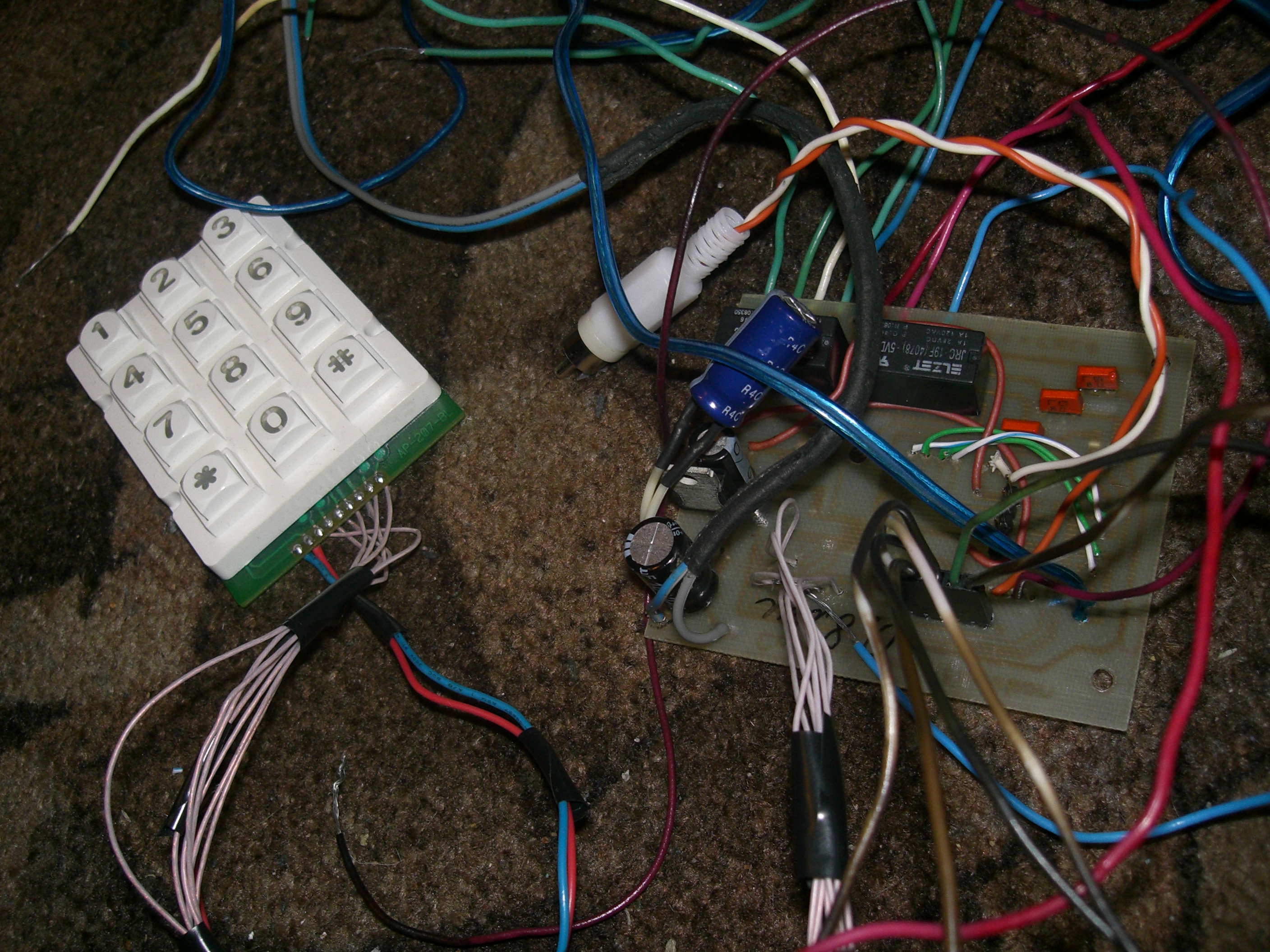

Вот фотки платы ... :)

Добавлено спустя 1 минуту 27 секунд:

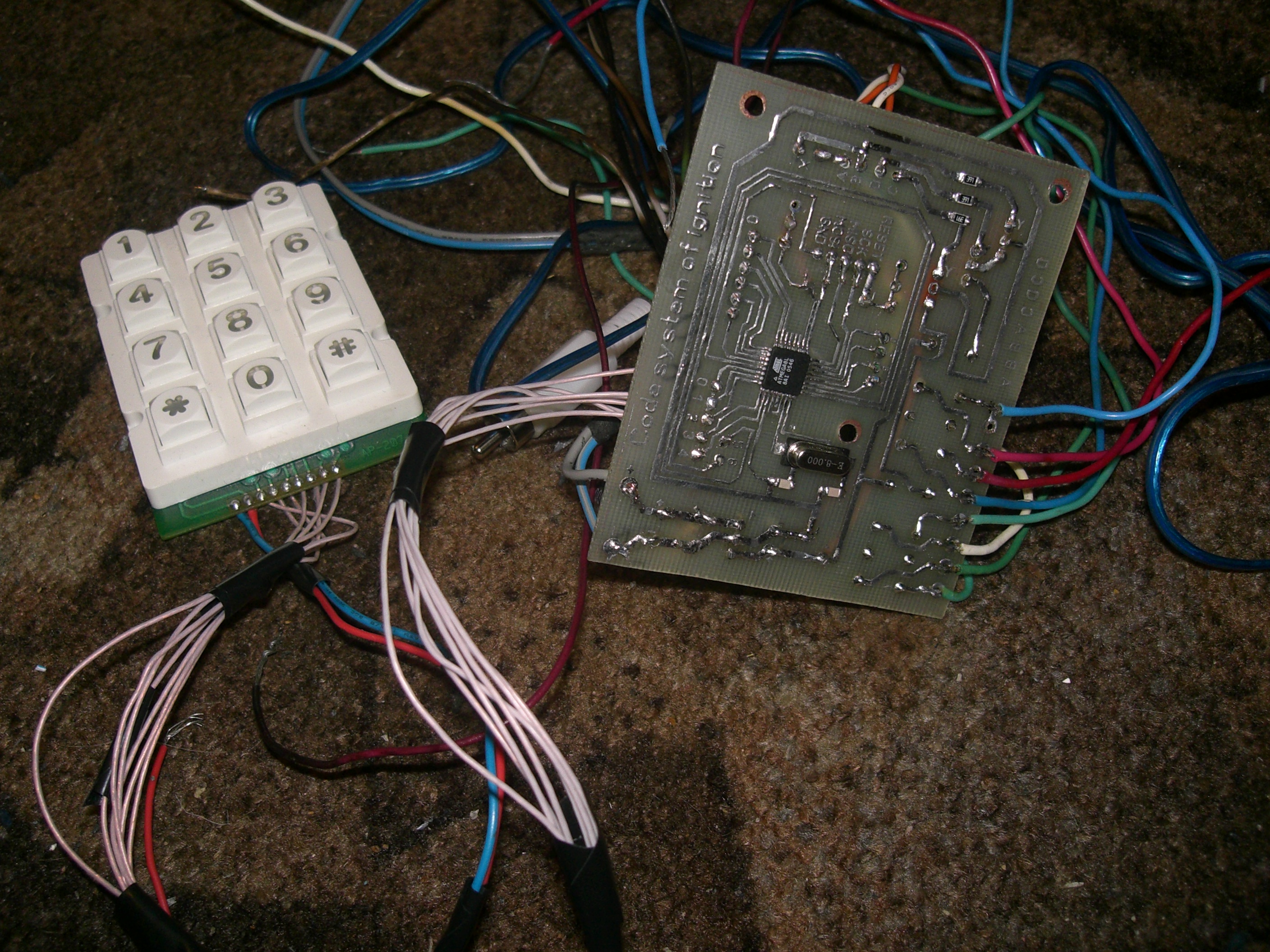

другая сторона платы ...
Вложения
фотка платы )
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: кодовый замок зажигания в машину

Сообщение flyroman » 16 дек 2009, 01:18

По теме не скажу....

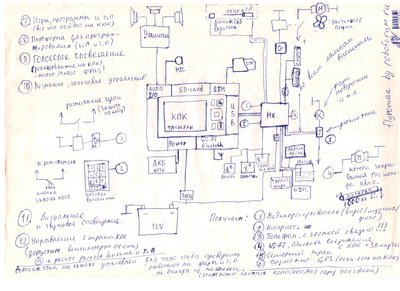

Зато вот что скажу, мысли в голове всё вертятся и вертятся....а МАШИНЫ пока нет (как будет по любому сделаю!)...так что, ради разгрузки себя и ради возможно пользы для тебя взгляни на мои мысли выраженные на бумаге))) :beer:

Все обсуждения думаю лучше вести в теме viewtopic.php?f=35&t=6551, дабы не засорять тему автора... :beer:

А если машина инжектор, то еще будет проще, т.к. все данные со всех датчиков можно считать по 1 проводу K-Line. Останется сделать только те вещи которые не реализованы в инжекторе: усилок, датчик водилы, кодовый замок, регулятор вентилятора, проверка фар и т.п.....
Еще интересно сделать шторку для госномера....кнопочку нажал...закрылась...нажал открылась....
Короче простор для фантазии.....
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: кодовый замок зажигания в машину

Сообщение Maxiik » 16 дек 2009, 01:28

Очень заманчивая идея, только у меня опыта маловато (((
А ты не мог бы скинуть фотку с большим разрешением, а то читается с трудом ... :)
Сейчас времени мало, завтра экзамен )))...завтра разобраться попытаюсь ...
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: кодовый замок зажигания в машину

Сообщение flyroman » 16 дек 2009, 01:38

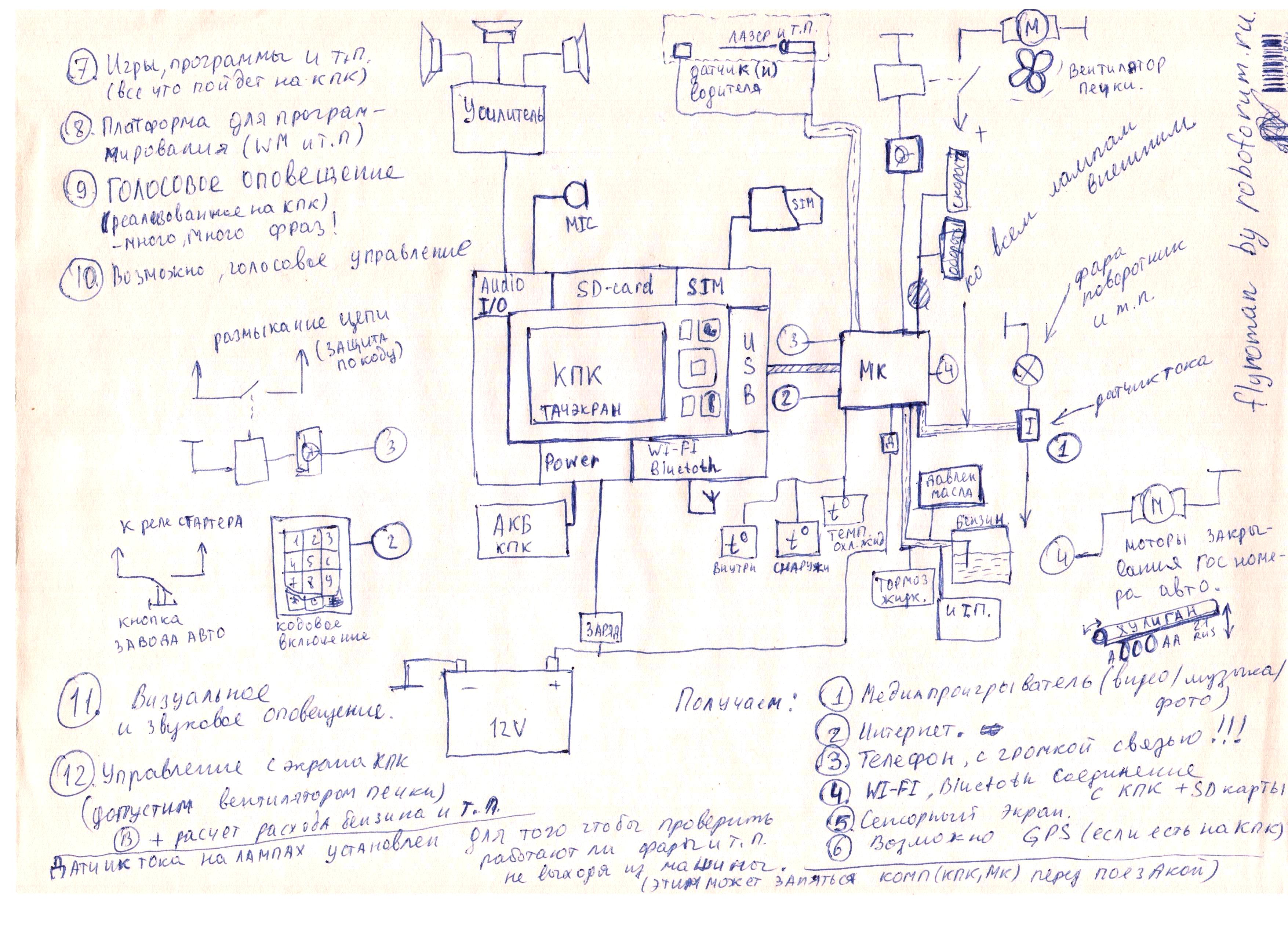

ты на неё нажми....она 600 dpi качества....большой размер)

Добавлено спустя 2 минуты 3 секунды:
потом мож еще раз перерисую покрасивее....ну эт может....и еще другой вариант нарисую..
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: кодовый замок зажигания в машину

Сообщение Maxiik » 16 дек 2009, 01:52

Всё, разобрался )))
спасиб :)
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: кодовый замок зажигания в машину

Сообщение flyroman » 16 дек 2009, 02:12

вообще подумываю над таким вариантом, это думаю даже лучше будет....так сказать и с точки зрения программирования и т.п.
Только исключается функция телефона(( Хотя если пользоваться скайпом!!! то моно!! :beer: :beer:

1.Берем такое (ДЕШЕВЛЕ, МОЩНЕЕ, КПК!) http://market.yandex.ru/model.xml?hid=9 ... 8&clid=502: кому непонятно-это компьютер, мини-компьютер(мини не значит хуже настольных)....По мощности даже может превосходить многие домашние компы...
Я не говорю именно про эту плату...я говорю про все мини-компы...

Возникает вопрос: Почему бы не засунуть обычный комп в машину?
Ответ: для обычного компа нужно делать источник питания, а на мини-компьютерах питание 12V)))

2.Берем экран ЖК скока удобно вам дюймов..с VGA или DVI кабелем..сенсорный(пропустить пункт 3) или обычный...

3.Берем тачпанель http://www.sensis.ru/catalog/rezz/2002.html, стачим на экран...

4.Усилитель, или же магнитола с аудиовходом...

5. Плата МК, для того чтобы считывать с датчиков и передавать на комп...

Все эти элементы находим подешевле(под вас).....собираем И ВПЕРЕД!!!
На компе можно и голос и распознование голоса....

Ну сколько? Потратиться эдак на 6000....и быть довольным))) А если машину менять буш...все с собой заберешь...или 15000 накинешь)))

Добавлено спустя 2 минуты 31 секунду:
Вот только как приложения для сенсорного дисплея писать (((


Не беспокойся, все уже до тебя придумано))) сенсорный экран- ЭТО ТАЖЕ самая мышка)))...операционная система, даже не будет отличать её от мышки (ну только в некоторой степени...)

Просто с компа убирается мышка и клавиатура....и все...

Добавлено спустя 1 минуту 57 секунд:
В общем очень интересно, говорилка в особености )))
Только голос хотелось бы сделать приятным женским, как на МИГ 29 =)


А вот это уже от тебя зависит))) Да хоть каким голосом...Вырежем из игрушек фразы....да поставим....

Так, вообще думаю...надо заводить тему....и делать начинать....потихоньку...
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: кодовый замок зажигания в машину

Сообщение Maxiik » 17 дек 2009, 00:06

Почему без телефона ? ...можно же подключить телефон к компу и получится таже беспроводная связь, а кнопки попробывать через МК подключить к компу и набирать номер прямо с сенсорного экрана.
+ можно добавить функцию GSM сигнализации =)
Не слышал раньше про миникомпы (
Надо только подумать как его защитить от мороза, влажности и вибраций :)
Согласен с flyroman что надо будет создать тему по созданию "интелектуальной машины" :beer:
Вот только с замком сначала закончу =)
***
Кто нибудь может подсказать как быстро научиться работать с таблетками iButton ???
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: кодовый замок зажигания в машину

Сообщение Master » 17 дек 2009, 00:13

Погугли
iButton avr
iButton Mega
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: кодовый замок зажигания в машину

Сообщение Maxiik » 17 дек 2009, 00:35

Уже занимаюсь этим делом )))

Добавлено спустя 4 минуты 18 секунд:
Экзамен сёдня на 4 сдал, кстати ))) :)
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович
