кодовый замок зажигания в машину (РЕШЕНО ???)

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: кодовый замок зажигания в машину

Сообщение Maxiik » 06 апр 2010, 14:02

Вот я вернулся со стажировки.....
попробывал установить на машину и выявилась проблема...
Устройство начинает глючить при правильном вводе кода...
Я думаю, что это вызвано нестабильностью питания и скачками по питанию...
Т.е. когда само устройство питается от батареек а релюхи от автомобильной сети, то всё работает как часы !!!
А сейчвс я собрал схему где контроллер питается от общей автомобильной сети, но только через КРЕНку на 5 вольт... и схема начала глючить (((((
Подскажите как правильно сделать питание контроллера от общей автомобильной сети 12 вольт...
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: кодовый замок зажигания в машину

Сообщение avr123.nm.ru » 06 апр 2010, 15:35

На форуме наверняка обсуждали.

Питание подавать через фильтр: Резистор низкоомный ( зависито от потребляемого устройством тока и обычно 5-10 Ом ) или дросссель, затем защитный диод TVS на землю ( обычно на 27 вольт примерно типа 1.5KE27 без буквы С ), далее быстрый диод 100 и менее нСек, потом конденсатор на землю 200-1000 мкФ запараллеленый керамикой 0.1 мкФ , далее регулятор L7805 или аналог, потом конденсатор на землю 47-100 мкФ запараллеленый керамикой 0.1 мкФ прилепленой близко к ногам VCC и GND. А катушки реле питать в обход этого фильтра прямо от начала цепочки.

Часто ставят защитный диод TVS на 6.8 вольт и на 5 вольтовую линию.

Как сделать питание электронного устройства на примере пром. платы электропривода есть на страничке 1 курса по AVR для начинающих с нуля - http://proavr.narod.ru/01.htm
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: кодовый замок зажигания в машину

Сообщение Anubis » 06 апр 2010, 21:16

Master писал(а):Я понял, я уже 3 страницы пишиу НАФИГА ??? :)
Чем проще схема тем надежней она будет работать. А так глюканет и будет МК заводить заведенный мотор пока не отвалится что-нибудь.


А может стоит посмотреть по какому принципу работают аналогичные системы, а потому же окончательно заробравшись в теории, строить свою систему на основе полученных знаний? :)
Чего в ромашку играть "будет не будет", наверняка на просторах интернета куча таких устройств. :)

Вот для начала:
http://www.autosecurity.ru/security/alarm/autostart/
http://www.autoelectric.ru/advices/rs-4lx/rs-4lx.htm

Я сам тоже над такой вещью задумался, пару дней назад, только у меня машины пока нет :oops: и мне не к спеху
Блин, никак не могу придумать подпись!
Аватара пользователя
Anubis

Сообщения: 268
Зарегистрирован: 03 дек 2008, 23:24
Откуда: Тамбов
Skype: anubis_kesh
прог. языки: Delphi, С++, PHP, HTML
ФИО: Гребенников Роман

Re: кодовый замок зажигания в машину

Сообщение Maxiik » 08 апр 2010, 10:05

avr123.nm.ru , спасибо большое !!!

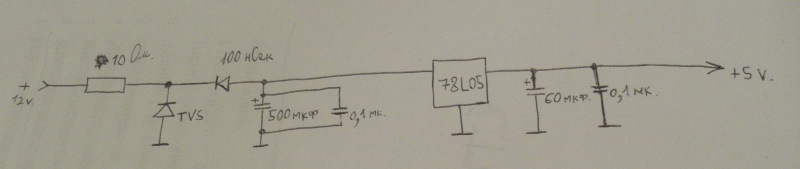

Я вот схему намолевал опираясь на ваш совет, подскажите пожалуста правильно или нет.... :)
Вложения
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: кодовый замок зажигания в машину

Сообщение Master » 08 апр 2010, 11:20

Диод 100нсек в ту сторону смотрит?
И еще на входе будет порядка 14В и походу напряжно будет для 7805 такую разницу погасить, может лучше делитель еще поставить?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: кодовый замок зажигания в машину

Сообщение Maxiik » 08 апр 2010, 12:52

Диод поменять надо ??? :oops:
Master, а вы могли бы нарисовать схему, как правильно этот делитель поставить и номиналы....
Зарание спасибо !!!
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: кодовый замок зажигания в машину

Сообщение avr123.nm.ru » 08 апр 2010, 13:49

Я не советую делитель. Просто 7805 ( не 78L05 ) положите на медь платы с пасточкой и прихватите припоем.

Я советую TVS 6.8 вольт добавить и на 5 вольтовую часть.

Диоды подойдут HER1xx MUR1xx FR1xx с цифрой 2 и 3 тоже подойдут которые существуют.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: кодовый замок зажигания в машину

Сообщение boez » 08 апр 2010, 15:18

Maxiik писал(а):Диод поменять надо ??? :oops:

Да, диод проходной перевернуть.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: кодовый замок зажигания в машину

Сообщение Romikgy » 08 апр 2010, 16:52

а какова 5 вольтовая нагрузка? сколько ампер кушает ?
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: кодовый замок зажигания в машину

Сообщение Maxiik » 08 апр 2010, 17:26

Сколько ампер кушает не знаю, не мерил..... Но думаю мало очень, ведь питаться от этой нагрузки будет только один контроллер, пара светодиодов и одно реле маленькое на 5 вольт...

Добавлено спустя 4 минуты 3 секунды:
Диоды подойдут HER1xx MUR1xx FR1xx с цифрой 2 и 3 тоже подойдут которые существуют.

Это диоды на 100нСек ???
avr123.nm.ru, а чем отличается 78L05 от 7805 ??? :oops:
Спасибо большое за советы !!!
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: кодовый замок зажигания в машину

Сообщение pashteet » 08 апр 2010, 17:44

Maxiik писал(а):... а чем отличается 78L05 от 7805 ??? :oops:

Типом корпуса и номинальной нагрузкой, если я не ошибаюсь :roll:
7805 - корпус ТО-220
78L05 - TO-92
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: кодовый замок зажигания в машину

Сообщение avr123.nm.ru » 08 апр 2010, 21:46

ТОКОМ !!! раз в 15. И мощностью.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: кодовый замок зажигания в машину

Сообщение pashteet » 08 апр 2010, 22:47

ну я ток и имел ввиду под словом нагрузка
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: кодовый замок зажигания в машину

Сообщение Master » 09 апр 2010, 09:07

2 Maxiik
Главное радиатор нормальный поставь на 7805, а то летом в машине бывает ну очень жарко.

2 avr123.nm.ru
А чем плох делитель?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: кодовый замок зажигания в машину

Сообщение avr123.nm.ru » 09 апр 2010, 11:57

Либо резисторы большие по номиналу нужны либо грется будут. И просто он не нужен для 7805.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
