Детский электромобиль - обсуждение

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Детский электромобиль - обсуждение

Сообщение Master » 24 сен 2009, 16:42

Уже ушли.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Детский электромобиль - обсуждение

Сообщение realsystem » 01 окт 2009, 12:52

Так вот. Начало положено. Разобрал ручную дрель полностью. Шестерни мне идеально подходят. Проблема в корпусе редуктора, в нем совсем нет мяса для вживления подшипников качения. Принято решение установить подшипники в самодельных обоймах по бокам редуктора от дрели, таким образом отверстия в корпусе будут направляющими для валов. Валы придется выточить заново, т.к. родные короткие. Но это по известным причинам не проблема. Редуктор буду делать по возможности герметичным снизу, чтобы залить трансмиссионку.

Снял также червячный редуктор с мотора стеклоочистителей Москвича 412, на самом моторе написано "12\15", может ли это означать 15А? Сам мотор двухскоростной, три провода выходят. На торце вала есть пропил вдоль, который можно будет удобно использовать для стопорения промежуточного вала на этом валу. Для крепления мотора к корпусу редуктора дрели и запрессовки подшипников промежуточного вала(между мотором и редуктором) будет выточен соответствующий фланец. Выточив переходник для этого фланца можно будет установить в принципе любой мотор. Для начала попробую стеклоочиститель, потом мотор вентилятора системы охлаждения газели.

Теперь далее по конструкции. От редутора будут идти полуоси до ступиц заднего моста, т.е. вал заднего моста будет не цельный, а разрезной. Я так решил потому, что, во-первых, тяжело точить и вообще использовать длинные валы(от колеса до колеса), да еще и шестерню на него одевать, а во-вторых, это будет задел для дальнейшей модернизации, когда буду делать независимую подвеску с карданными передачами.

Теперь второй основной узел, рулевое управления. Решил попробовать обрезать рулевую рейку ваз2109 и использовать все ее прелести(выглядит она канешно огромной и тяжелой, но после болгарки и токарки я думаю, что она станет более удобной). Только незнаю пока какие взять рулевые пальцы по-проще, родные от 9ки слишком большие и тяги тоже огромные, мне бы что нить поменьше. По рулевому вариантов все равно больше нет, кроме самоделки, а рулевая валяется в подвале.

Передний мост. Тут всё несколько туманно, поворотный кулак буду делать самодельный из трубы и П-профиля, используя обычные шаровые опоры от 9ки, они мелкие, удобные.
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Детский электромобиль - обсуждение

Сообщение avr123.nm.ru » 01 окт 2009, 13:07

Полесову гип-гип УРА !

Кстати в интернете есть книги которые можно читать !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Детский электромобиль - обсуждение

Сообщение realsystem » 01 окт 2009, 13:14

Книги скачаны и они уже не в интернете :) первую фразу не понял.
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Детский электромобиль - обсуждение

Сообщение avr123.nm.ru » 01 окт 2009, 13:48

"12 стульев" - слесарь Полесов.

http://lib.ru/ILFPETROV/author12.txt
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Детский электромобиль - обсуждение

Сообщение realsystem » 01 окт 2009, 17:18

ААА, ну ссылку на книгу можно было не давать, есть в HD какчестве 8)

Добавлено спустя 3 часа 23 минуты 55 секунд:
Упомяну что дрель подразумевается такая: Изображение
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Детский электромобиль - обсуждение

Сообщение avr123.nm.ru » 01 окт 2009, 17:28

Сверлил я в детстве такой. Наверно где то на фазенде лежит. А еще была дрель с большой конической шестерней с рукояткой с открытой передачей.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Детский электромобиль - обсуждение

Сообщение realsystem » 01 окт 2009, 17:42

Была такая, была и с прямыми шестернями и открытым редуктором.
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Детский электромобиль - обсуждение

Сообщение realsystem » 06 окт 2009, 12:38

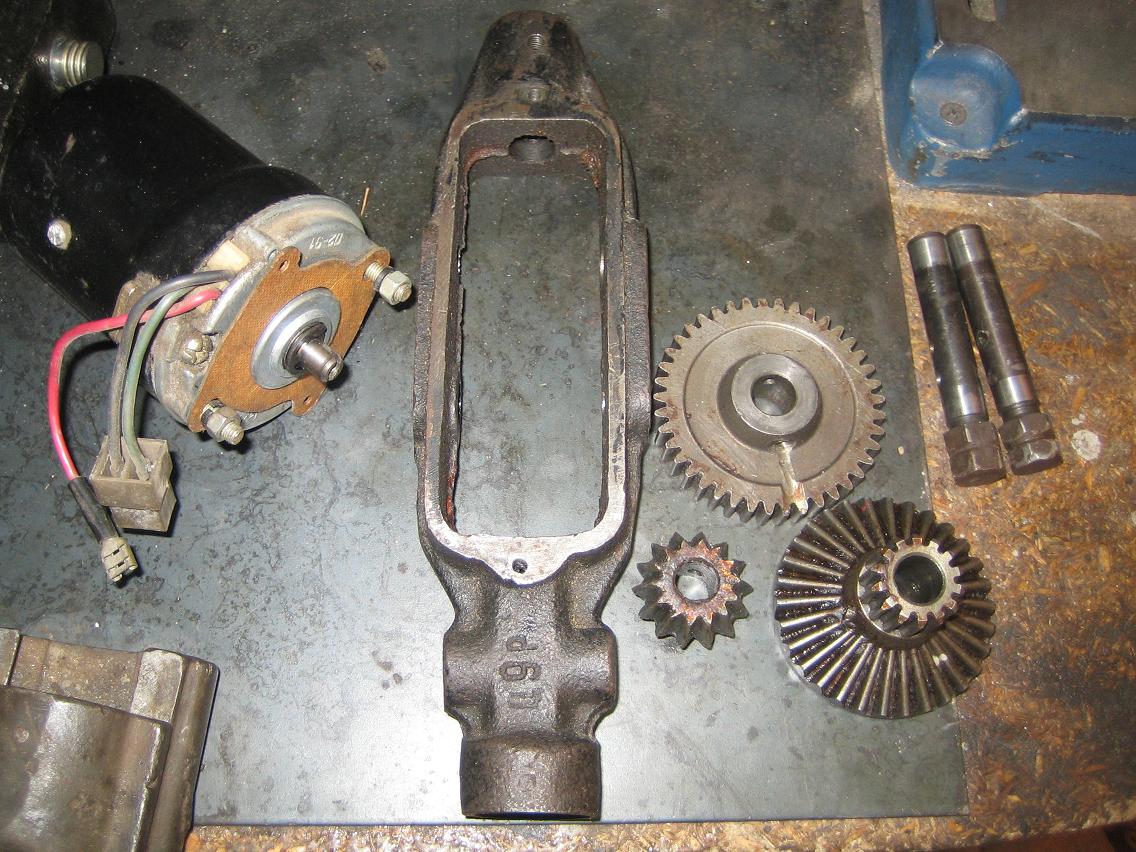

Вот такие внутренности:



Сегодня попробую разобрать рулевую рейку от 9ки, посмотрю сможет ли она пригодиться для рулевого электрокара.
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Детский электромобиль - обсуждение

Сообщение SERGEY_M » 06 окт 2009, 14:28

цена 9р!!! :crazy:
были времена........
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Детский электромобиль - обсуждение

Сообщение Duhas » 06 окт 2009, 14:40

а сколько должен стоить литой кусок стали с несколькими отверстиями ? )

ПС в те времена 9р было не так и мало вроде ? )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Детский электромобиль - обсуждение

Сообщение SERGEY_M » 06 окт 2009, 14:48

9р это вся дрель, с шестернями, патроном и т.д.
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Детский электромобиль - обсуждение

Сообщение realsystem » 06 окт 2009, 15:07

причем там даже не сталь :crazy: корпус вроде из чугуния
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Детский электромобиль - обсуждение

Сообщение yak-40 » 06 окт 2009, 15:12

9 рублей это 3 бутылки водки (по 2руб 87коп). По тем временам достаточно большие деньги.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Детский электромобиль - обсуждение

Сообщение Duhas » 06 окт 2009, 15:24

realsystem писал(а):причем там даже не сталь :crazy: корпус вроде из чугуния

меня чуток смутила резьба... мб просто довольно мягкий чугун...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
