Детский электромобиль - обсуждение

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Детский электромобиль - обсуждение

Сообщение realsystem » 11 янв 2010, 00:48

Рама уже давно порезана, именно так :) Но никакой болгарки там не будет, потому как в ней слишком большие обороты, а тут нужны именно малые обороты. Вел то детский.

Двигатель вентилятора охлаждения вазовский.
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Детский электромобиль - обсуждение

Сообщение Ворон » 11 янв 2010, 03:40

я имел в виду не мотор с болгарки, а только редуктор :good:, кстати вал с конической ведущей шестерни (обрезаный вал мотора) зажать в обычный 12В шуруповерт, то может и мощи хватит без заморочек с самопальным редуктором, :wink:
фотки резаного тоже можно положить никто не обидится :oops:
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Детский электромобиль - обсуждение

Сообщение CiSi » 11 янв 2010, 11:56

Еще наверное придется некий корпус делать для редуткора с двигателем?
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Детский электромобиль - обсуждение

Сообщение realsystem » 11 янв 2010, 15:03

Не понимаю зачем городить передачу на 90гр. , т.е. редуктор от болгарки(да и передадочное отношение у нее не то, что мне надо). Я делаю обычный редуктор, мотор будет в той же плоскости вращения что и колеса. Корпус редуктора как раз и будет самодельный. На нем будет крепиться двигатель одним подвесом(вторым - за раму), будут стоять подшипники для промежуточной шестерни, а сам корпус будет еще крепиться к заднему мосту для пущей жесткости.
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Детский электромобиль - обсуждение

Сообщение realsystem » 12 янв 2010, 01:31

Немного прикинул компоновку



realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Детский электромобиль - обсуждение

Сообщение CiSi » 12 янв 2010, 02:14

Нормально! :)
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Детский электромобиль - обсуждение

Сообщение Master » 12 янв 2010, 18:19

Не нормально, возле шестерни должен быть подшипник иначе вал будет гнуться.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Детский электромобиль - обсуждение

Сообщение realsystem » 12 янв 2010, 18:36

Так это просто прикидка, что вы хотели, все просто прилажено чтобы посмотреть внешнюю компоновку. А уж поставить фланец с центральным подшипником - раз плюнуть(сразу не стал делать, так как сначала надо туда редуктор воткнуть, чтоб учесть места крепления корпуса редуктора к раме). Корпус редуктора изобрести - вот это блин задача посерьезнее. Кстати фланец центрального подшипника можно очень удачно совместить с корпусом редуктора.
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Детский электромобиль - обсуждение

Сообщение Master » 12 янв 2010, 18:39

Нинада там изобретать, две пластины между ними опоры под подшипники с шестернями на валах.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Детский электромобиль - обсуждение

Сообщение realsystem » 12 янв 2010, 18:47

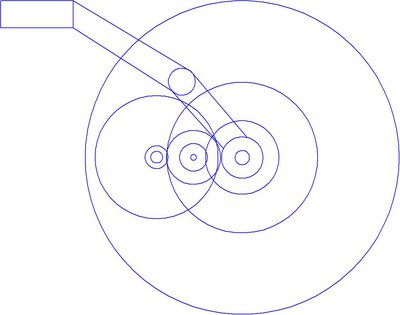

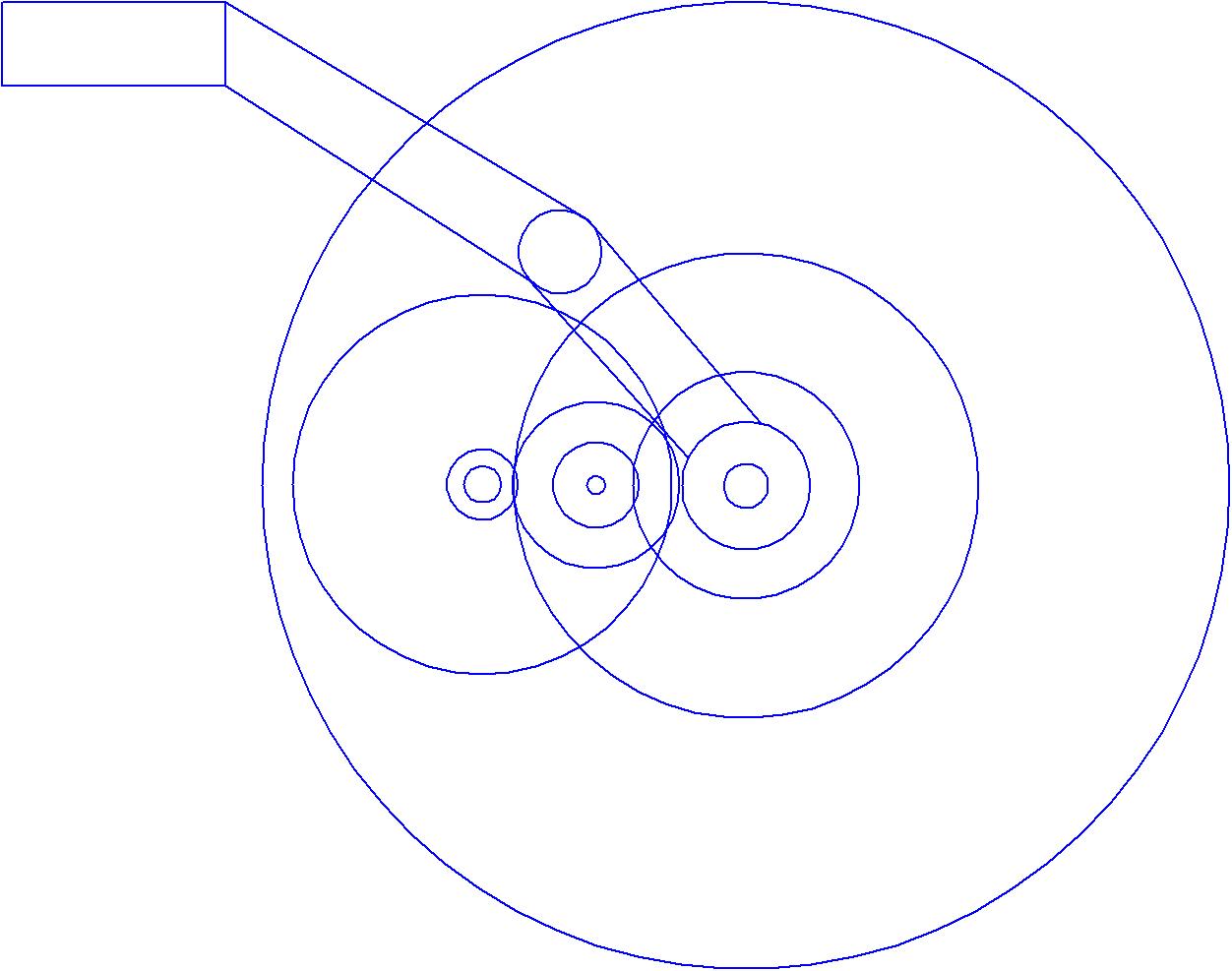

Ну это понятно, я про то, что нужно точно соблюсти оси шестерен и мотора, учитывая модуль зуба. Только опоры под подшипиники - это к чему? У меня будут две пластины с посадками под подшипники в них самих. Вот что-то типа такого:
Вложения
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Детский электромобиль - обсуждение

Сообщение Master » 12 янв 2010, 18:59

Ну или так.
Ну это понятно, я про то, что нужно точно соблюсти оси шестерен и мотора, учитывая модуль зуба.

На глаз, чай не в промышленных масштабах будет производство и срок жизни конструкции вряд ли будет больше года.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Детский электромобиль - обсуждение

Сообщение realsystem » 12 янв 2010, 19:04

На глаз - все в сборе работать не будет(проверено и не раз). Не важно на какой срок делается изделие. Тем более потом мост в сборе будет перенесен на 4х колесный более крупный вариант рамы. Поэтому и колеса приобретены на вырост.
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Детский электромобиль - обсуждение

Сообщение CiSi » 12 янв 2010, 22:58

:) Начерти эскиз валов с шестернями и посади на них подшипники - а корпус (его размеры и форма) уже "сами выресуются". Размеры подшипников и других стандартных изделий можно взять из справочника Анурьева.

Master писал(а):Не нормально, возле шестерни должен быть подшипник иначе вал будет гнуться.
Это само собой. Я имел ввиду внешний вид.
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Детский электромобиль - обсуждение

Сообщение Ворон » 12 янв 2010, 23:39

я вот потому и предлагал шуруповерт на редуктор болгарки что там нет заморочек -а ка сделать корпус, кстати редуктор малопонижающий то что на рисовал с соосным мотор-колеса, ребенок на такой скорости расшибется же!!! :o
по рисунку судя там всего 9-12 понижающее и три шестерни ,а на фотках 4 шестерни ,гдето вы нас аманываете сударь))
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Детский электромобиль - обсуждение

Сообщение yak-40 » 12 янв 2010, 23:48

кстати редуктор малопонижающий

Да, да. А мотор хоть и мощный но достаточно скоростной.
IMHO от стеклоподъемников моторредукторы хороши.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец
