Транспортный робот. ДП.

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Транспортный робот. ДП.

Сообщение flyroman » 28 янв 2010, 13:32

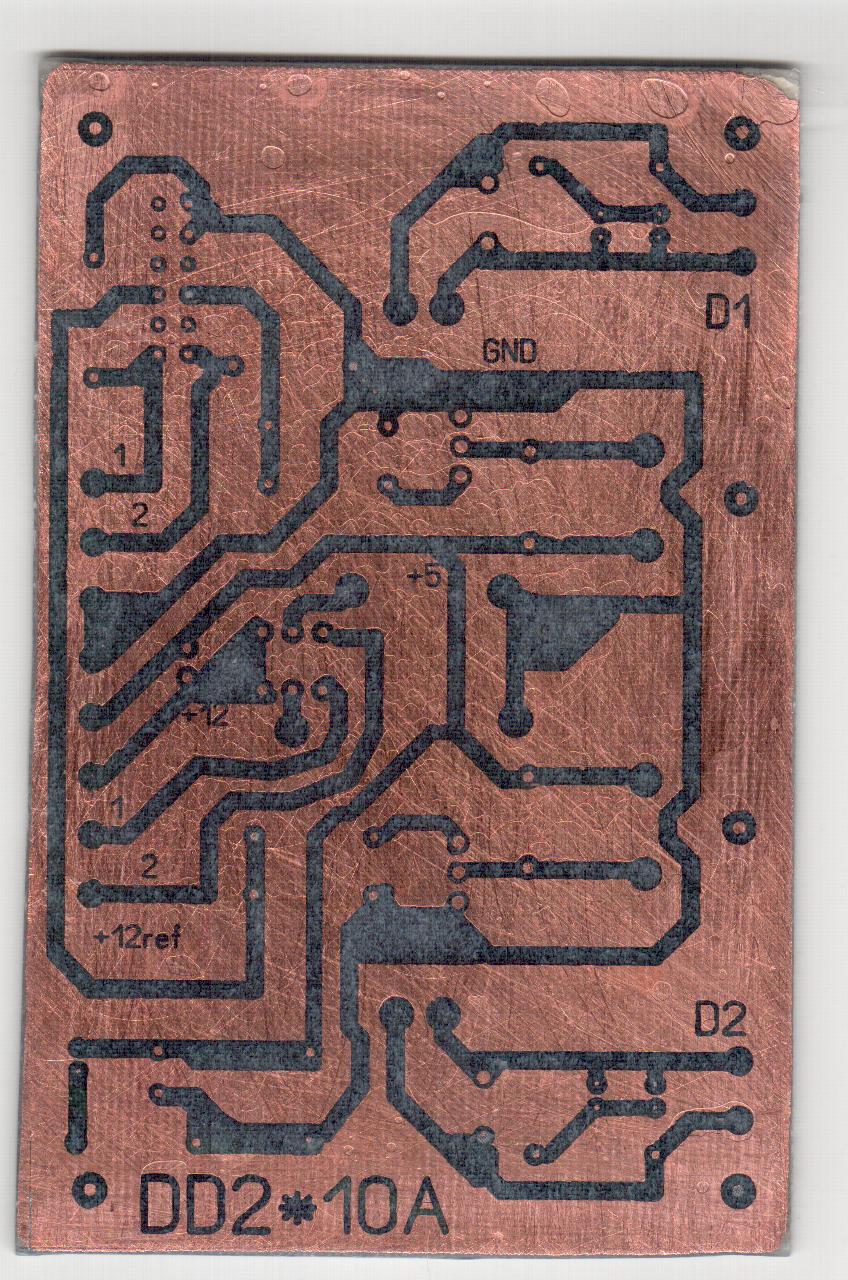

ну так, вот....плату нарисовал ДД на реле.
печатал на принтере HP(не помню какой).
фото сделано через сканер.
стр 136.jpg


Непонравилось.
На Saumsug лучше...(SCX-4200)..Но так как теперь самсунг печатает серым..пришлось на HP печатать....
Счас на "затравку" кину)) :beer:
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Транспортный робот. ДП.

Сообщение =DeaD= » 28 янв 2010, 14:00

Что за реле на 10А?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Транспортный робот. ДП.

Сообщение flyroman » 28 янв 2010, 14:17

Да ну 10А...... - РЭС 22 :oops: :wink:

3А-30В
http://www.debryansk.ru/~rele/res22.html

Переключающих на 5В с двумя группами контактов не было в магазине...взял дешевые РЭС 22 - по 20 руб/шт...

Движки в холостом режиме - 1.2 А
Под сильной нагрузкой - 3А

реле 3А-30В , а у меня питание 6В, так что пойдут думаю...

Добавлено спустя 1 минуту 19 секунд:
P.S. Это ж для себя...для души написано))) :oops:

Добавлено спустя 2 минуты 12 секунд:
Кстати, это первое реле которое я держал в руках и которое было у меня дома...дело это было 12 лет назад в 5 классе.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Транспортный робот. ДП.

Сообщение =DeaD= » 28 янв 2010, 14:20

Ааа.... а на плате написано DD2*10A :)

Добавлено спустя 38 секунд:
3A наверное и наш OR-MD2-2A-12V потянул бы :) только надо было бы проверить еще по даташитам конкретных мосфетов.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Транспортный робот. ДП.

Сообщение flyroman » 28 янв 2010, 14:21

ну дык реле поменять...будет на 10)) :wink: Я просто не знал, какой ток у РЭС-22...написал 10, чтоб душа радовалась))
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Транспортный робот. ДП.

Сообщение =DeaD= » 28 янв 2010, 14:24

Так реле поменять - на плату не встанет, просто я думаю нифига себе - какие маленькие реле где-то нашел на 10А, да еще и типа "2С" :) или тут вообще реле не на плате?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Транспортный робот. ДП.

Сообщение flyroman » 28 янв 2010, 15:06

ну у тебя же на плате стоят)) :wink:

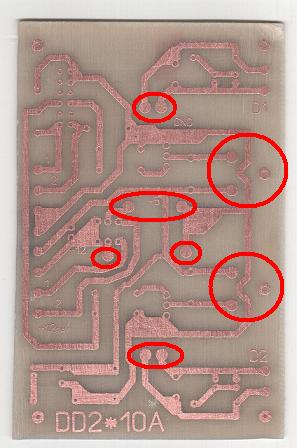

на плате только управляющие контакты реле + винт его крепления М3
посмотри http://www.debryansk.ru/~rele/res22.html

так как группа контактов большая(по количесту) решил на плату не делать...

в кружочках место под реле...
остальные отметки- места подключения контактной группы, с помощью проводков

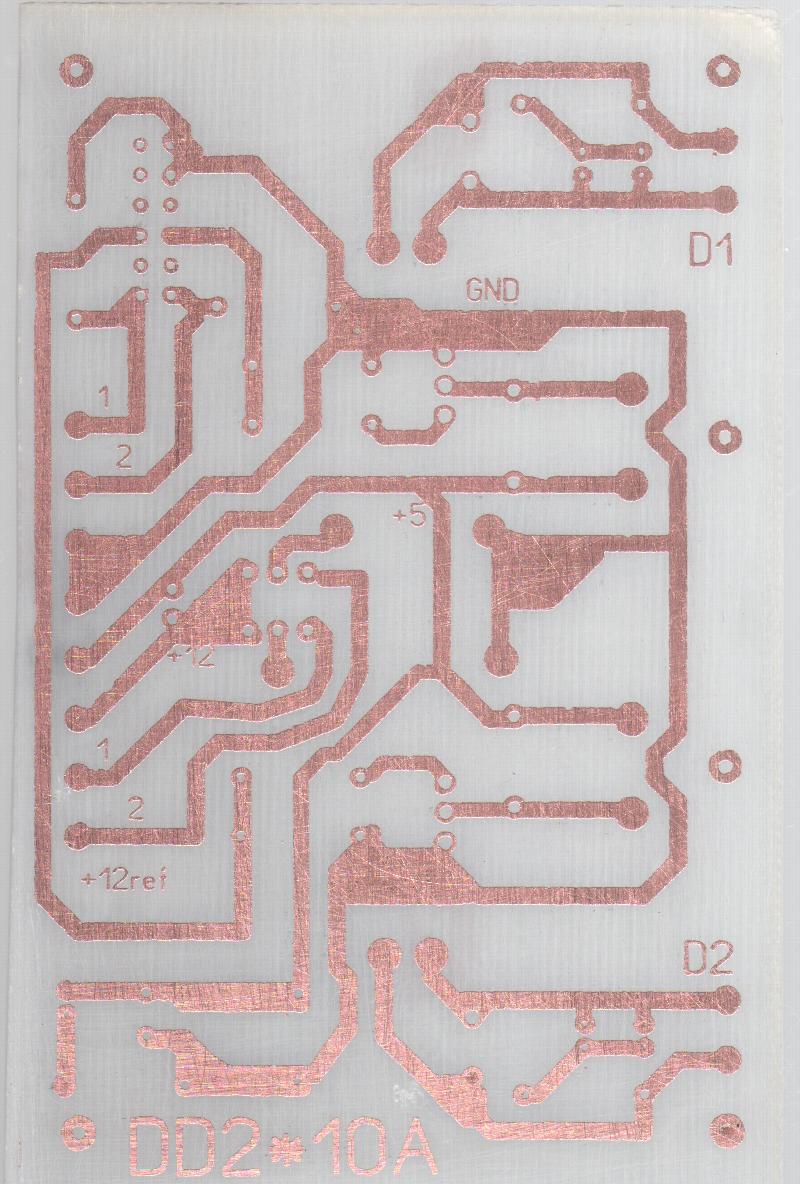

А вот кстати и платка вытравилась(опять же через сканер делал фото)


Добавлено спустя 2 минуты:
Короче в еденичном экземпляре пойдет)) :beer: :oops:

Добавлено спустя 43 секунды:
Все, пошел сверлить))) :crazy:

Добавлено спустя 12 минут 4 секунды:

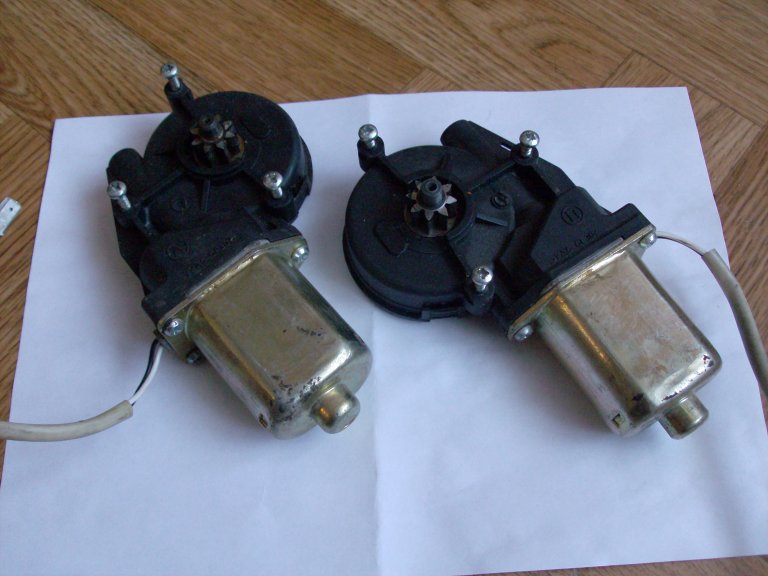

А , не, вот еще, забыл двигателями похвастаться)) :oops:
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Транспортный робот. ДП.

Сообщение blindman » 28 янв 2010, 15:14

Модератор blindman:Скоро начну ругать тех, кто постит гигантские картинки без всякой на то надобности. Вот я уменьшил картинку с движками в 4 раза, размер файла уменьшился в 20 раз. Видно не хуже, там и разглядывать особо нечего.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Транспортный робот. ДП.

Сообщение =DeaD= » 28 янв 2010, 15:20

Что за движки, от чего, сколько стоят?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Транспортный робот. ДП.

Сообщение flyroman » 28 янв 2010, 15:56

blindman писал(а):
Модератор blindman:Скоро начну ругать тех,

вот хотел , хотел, хотел сделать...но очень хотелось бежать сверлить плату, на будующее учту.

Добавлено спустя 5 минут 12 секунд:
=DeaD= писал(а):Что за движки, от чего, сколько стоят?


Движки стеклоподъемников, вроде с ВАЗ 2112...с задних стекол чтоли(они с какими-то направляющими и т.п. шли)....
друзья авторемонтом занимаются...вот дали....
Такое: http://images.yandex.ru/search?p=2&text ... rpt=simage

в магазине - 500 р.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Транспортный робот. ДП.

Сообщение =DeaD= » 28 янв 2010, 16:06

Хм, вроде 2А стеклоподъемники жрать должны на холостом ходу :) вечером дома проверюсь :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Транспортный робот. ДП.

Сообщение CiSi » 28 янв 2010, 19:38

=DeaD= - так и есть, недавно мерил, ровно 2А на холостом, с нагрузкой и того больше (в районе 10).
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Транспортный робот. ДП.

Сообщение flyroman » 28 янв 2010, 22:58

ни че подобного...1 А ...
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Транспортный робот. ДП.

Сообщение CiSi » 28 янв 2010, 23:20

Тогда момент - счас перемерию
(потом исправлю это сообщение)

===============================

Померил мультиметром, и он показывает от 2-3А, но я еще провода взял поршивые, может из-за них что то :pardon:
Если твои потребляют 1А, то это же здорово! :)
Последний раз редактировалось CiSi 29 янв 2010, 00:02, всего редактировалось 1 раз.
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Транспортный робот. ДП.

Сообщение flyroman » 28 янв 2010, 23:41

Ну у меня-то питание не на полную, может быть в этом дело...
У меня питание 6В - 9А...
А им-то надо 12В.
Если, что не серчайте...

Добавлено спустя 6 минут 19 секунд:

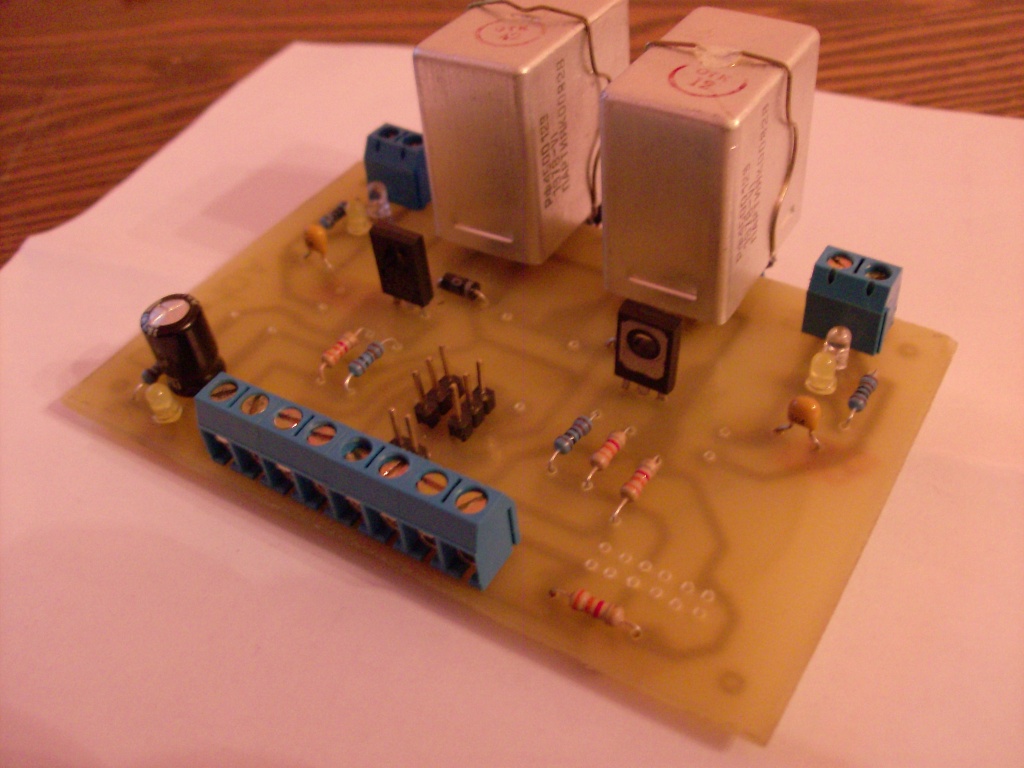

Вот и плата запаяная, разбросано конечно все, места много))) :oops: Разъема под RoboMD2 не хватает.
