Автоматика для солнечного концентратора. (нужна помощь)

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 06 окт 2009, 12:18

Думаю на этой неделе будет плата.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение afm » 06 окт 2009, 12:25

Замечательно). Буду ждать). Установку свою разобрал). Возможно в следующем году соберу с другим зеркалом). Но пока в раздумьях.
afm

Сообщения: 157
Зарегистрирован: 21 июл 2009, 12:57
Откуда: новосиб

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 06 окт 2009, 13:36

А я тут у нас контору нашел которые продают вакуумные трубки, тока они козлы после того узнали зачем мне нужна одна трубка, а не вся установка целиком, морозятся.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение EdGull » 06 окт 2009, 14:28

а им-то какая разница?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 06 окт 2009, 14:58

Вот и я о том.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 08 окт 2009, 11:31

У меня тут перед самым изготовлением печатки вопрос возник. Есть 2 фотодиода логично что нужно будет их подстраивать. Так вот какие номиналы резисторов подобрать. Я думаю что
R1 51кОм
R2 47кОм + 2,6кОм
R3 2кОм
или есть какие-то более удобные решения?
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение boez » 08 окт 2009, 15:54

Нормальное решение, только я бы заложился на больший диапазон регулирования - это раз, и переменник включить чуть по другому - это два.

Примерно так: 2 резистора по 33к от каждого из диодов к крайним выводам переменника, а средний вывод на землю. Перемнник 22к или 33к.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Автоматика для солнечного концентратора. (нужна помощь)

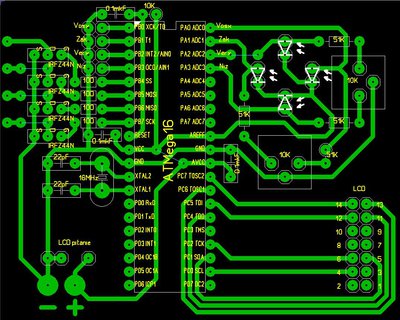

Сообщение Master » 08 окт 2009, 16:23

Прикольно.
Типа вот так?

Добавлено спустя 24 минуты 20 секунд:
Вот что мне ответили в письме по поводу вакуумной трубки.
"могу Вам посоветовать вакуумные трубки MT-47-1500 (д/естественной циркуляции) - 17 $/шт."
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение afm » 09 окт 2009, 10:21

17 долларов не дорого, особенно если есть возможность съездить "пощупать", но я бы все же 1700 вместо 1500 брал. Не думаю что она сильно дороже, интересно есть ли у них.
afm

Сообщения: 157
Зарегистрирован: 21 июл 2009, 12:57
Откуда: новосиб

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 09 окт 2009, 11:24

Возьму пока 1500 мм, думаю что и 2000 тоже есть и не на много дороже, просто нада с чего-то начать :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

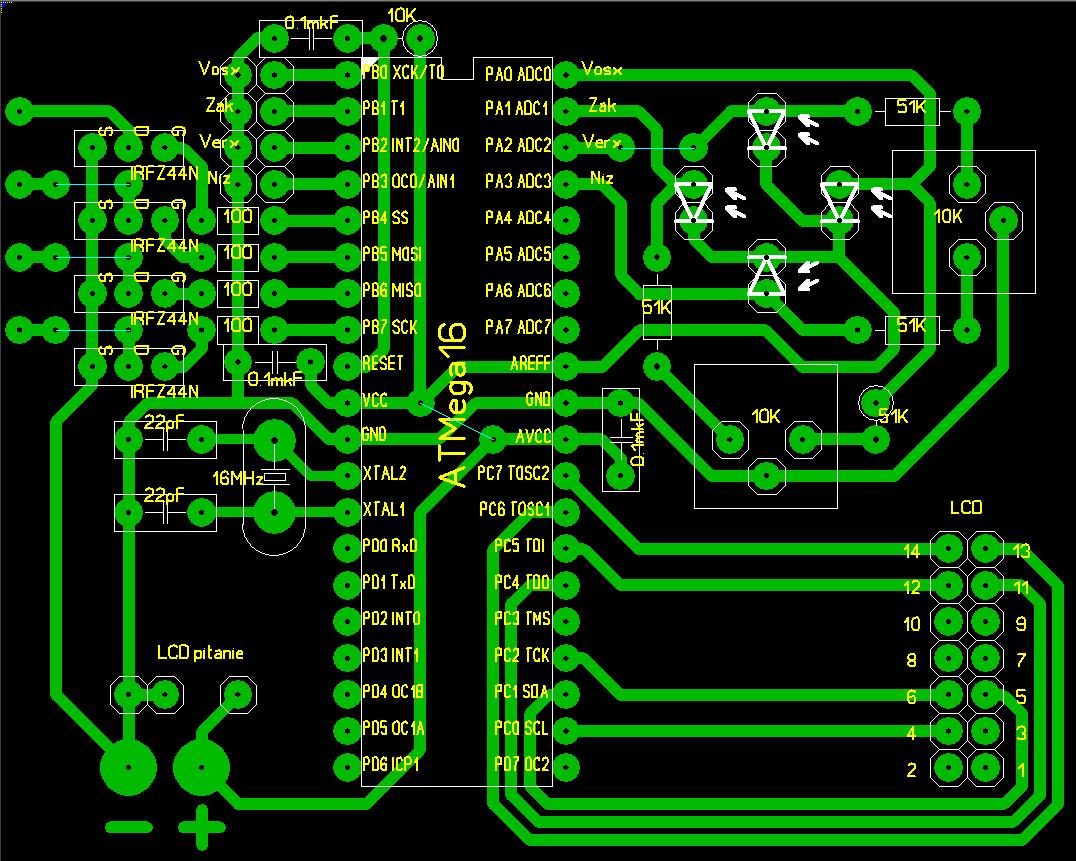

Сообщение Master » 09 окт 2009, 19:32

Блин, текстолит закончился. Ждем воскресенья. :(
Вот такая плата, пока что получилось, с учетом пожеланий boez по подстройке показаний ФД.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение afm » 09 окт 2009, 19:50

Уважаемый мастер). Позвольте поинтересоваться, когда нибуть, ближе к весне) вам не сложно будет изготовить для меня подобную плату? За доброе слово, или за бутылочку коньяка\вина. :oops: Я боюсь, самостоятельно этот момент не осилю :(
afm

Сообщения: 157
Зарегистрирован: 21 июл 2009, 12:57
Откуда: новосиб

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 09 окт 2009, 23:27

Угу, если что-то из этой затеи выйдет.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение afm » 10 окт 2009, 10:21

Выйдет обязательно). Столько сил и времени потрачено). Вот в этой cтатье http://camru.org/articles/lowcost_solar_collector_concentrator_with_rotated_reflector.html объясняется проблема с ловлей фокуса.
afm

Сообщения: 157
Зарегистрирован: 21 июл 2009, 12:57
Откуда: новосиб

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение LastLeader » 10 окт 2009, 14:12

Живу в Украине для меня это важная тема. Уже нашел фирму по вакуумным колекторам ( :) как всегда окольными путями по закупочной цене продадут) сейчас интиресно треснет у вас вакуумная трубка или нет. Буду делать навидение по графику. Механнику возьму со спутниковой тарелки 45$ одна ось. Эсли чем смогу тем помогу. Да у меня стеклянная банка треснула от солнца)) так что подумайте про утепление с противоположной стороны.
Доказано что 98% человеческих действий автономны и только 2% обдуманные – Так давайте свалим 98% на автоматы))) Сайт – http://wet.in.ua/
Аватара пользователя
LastLeader

Сообщения: 132
Зарегистрирован: 31 авг 2008, 20:27
Откуда: Ukraine (Kiev)
