Автоматика для солнечного концентратора. (нужна помощь)

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение afm » 23 авг 2009, 23:54

Да уж, сравнивая со своей 160/53,3 = 3,0018 тут 50/4 =12,5 довольно круто получается, главное попасть в трубу на таком расстоянии., у вас это сложнее гораздо.
afm

Сообщения: 157
Зарегистрирован: 21 июл 2009, 12:57
Откуда: новосиб

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 23 авг 2009, 23:59

Я фанеру на больший радиус бы не согнул, она у меня трехслойная (задняя стенка от старого шкафа).
Пока эту гнул замахался совсем.

afm, схему подключения двигателя смотрели?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение afm » 24 авг 2009, 00:15

Уважаемый мастер). для меня электросхемы лес густой). Посмотрел, но мало что понял). :oops:

Добавлено спустя 5 минут 5 секунд:
Я подумал сейчас, клевый материал ДВП (оргалит с покрытием). Продается полосками 3 метра длиной, шириной 30 см примерно. у меня такими потолок обшит). и толщиной 3-4 мм (визуально). Гнутся они замечательно, но вот под открытым небом думаю промокнут, и их поведет...
Последний раз редактировалось afm 24 авг 2009, 00:15, всего редактировалось 1 раз.
afm

Сообщения: 157
Зарегистрирован: 21 июл 2009, 12:57
Откуда: новосиб

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 24 авг 2009, 00:18

Придется разбираться, если что поможем.
Поглядим если никто схему не забракует я обясню что и как.

Добавлено спустя 2 минуты 44 секунды:
Я подумал сейчас, клевый материал ДВП (оргалит с покрытием). Продается полосками 3 метра длиной, шириной 30 см примерно. и толщиной 3-4 мм (визуально). Гнутся они замечательно, но вот под открытым небом думаю промокнут, и их поведет...

Наверное лучше сотовый поликарбонат, из него раки делают, а если не захочет гнуться ему можно соты с одной стороны вдоль прорезать и будет хорошо, там ребер жесткости много.

А еще по поводу чтобы выгнуть профиль из металлопластика, я не думаю что установки мастеров по производству окон могут гнуть параболу, круг да, а параболу врядли.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Duhas » 24 авг 2009, 00:22

схемку мельком глядел.. вроде все ок.. вот только релейка ( с ней САУ нада извращать ) чтобы она не дергала привода часто )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 24 авг 2009, 00:26

Ну я думаю сравнивать показания АЦП левый и АЦП правый, если разница не большая, то не двигаемся.

Добавлено спустя 40 секунд:
Да и полюбому если даже Н-мост вешать дергать движок каждые 5 сек тоже не есть хорошо.

Добавлено спустя 1 минуту 20 секунд:
А Н-мост еще найти нада, я если чесно за то время пока на форуме так и не увидел работающей схемы Н-моста на полевиках, чтобы на ток порядка 10 А и выше. Или может ткните мне пальцем.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Duhas » 24 авг 2009, 00:34

тема про телегу ))) скоро выпущу заводскую ПП )) если не нужна защита по току, то ей нужно только +5в и +12-18... для работы ) ну и силовое питания для движка )

да и до 20В вообще не проблема сделать мощный Н мост...

с реле проблема в том то можно перелетать нужную точку и качаться около нее.. хотя лечится "мертвым" диапазоном )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение afm » 24 авг 2009, 00:34

А еще по поводу чтобы выгнуть профиль из металлопластика, я не думаю что установки мастеров по производству окон могут гнуть параболу, круг да, а параболу врядли.
Я писал ранее, профили можно заказывать в фирмах, торгующих торговым оборудованием - (витринами). Из алюминия сделают любую параболу, превосходной точности. (там трубогибы для профилей с ЧПУ судя по всему). Поликарбонат тоже отлично он есть 3 мм. При больших размерах конструкции гнуться должен на ура. Да и однослойный пластик, (не сотовый, а листовой поликарбонат) ничуть не хуже, если на алюминиевых профилях его разместить. Будет козырек для крыльца)... практически)


"Монтаж с холодным изгибом провоцирует возникновение в листах высоких внутренних напряжений. Следует иметь в виду, что минимальный радиус сгибания не должен превышать 150 толщин листа: R min (мм)=150xН (мм) "
Последний раз редактировалось afm 24 авг 2009, 00:50, всего редактировалось 1 раз.
afm

Сообщения: 157
Зарегистрирован: 21 июл 2009, 12:57
Откуда: новосиб

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 24 авг 2009, 00:45

Duhas
Дай плиз ссылку, я не помню тему про телегу.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение afm » 24 авг 2009, 18:33

2 Мастер. Удалось трубку нагреть? У меня сегодня гроза была, град и ветер приличный. Конструкция немного раскачивалась, но устояла). Думаю в таких случаях буду ставить ее на растяжки, 2мм троса стального). Тогда точно никуда не денется).
afm

Сообщения: 157
Зарегистрирован: 21 июл 2009, 12:57
Откуда: новосиб

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Duhas » 24 авг 2009, 19:44

чот я не понял.. вчера вроде писал суда пост.. толи не отправил, толи не отправилось ) хз )

viewtopic.php?f=35&t=4908&start=45#p103899
тут схемы тележки.. скоро будет новый вариант с IR2110 в драйверах.. в принципе на 2 ключа ето не дорого решил я )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 24 авг 2009, 22:35

Duhas
Отправил тока не в этой теме, но я понял пасиба. :)

afm

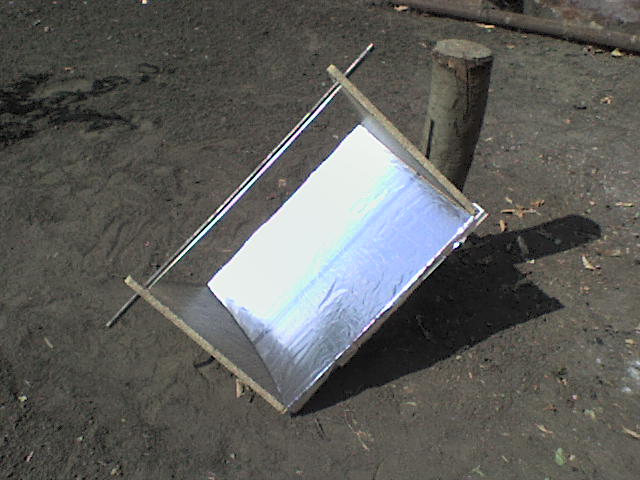

Ниче так горячая, палец держать нельзя, но воду закипятить не получилось, наверное потому что фольга криво приклеилась вся в бугорках.
И еще я так посмотрел нужно будет корректировку на солнце делать каждые 5 минут. Никогда бы не подумал что солнце так быстро плывет по небу.

Добавлено спустя 2 минуты 57 секунд:
Тут идея еще проскочила. Фольга она со временем потускнеет, может имеет смысл использовать оконную фольгу, она с одной стороны защищена пленкой. Пленкой наружу, фольгой клеем к параболе, главное клей подобрать чтобы фольга не потускнела.

И еще наблюдения, нужно трубу делать достаточно толстой, тогда в нее легче сфокусироваться.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение yak-40 » 24 авг 2009, 22:35

2Master: Покрась трубку в чёрный матовый цвет :)
Да и потолще трубку бы, проще наводить.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 24 авг 2009, 22:36

Она и так почти черная, окислилась темно-коричневого цвета.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение yak-40 » 24 авг 2009, 22:37

А на фото серебристая, аж сияет :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец
