Математика определения источника звука[RoboBus, звук]

Обсуждаем рождающиеся мысли и результаты экспериментов.

Математика определения источника звука[RoboBus, звук]

Сообщение blindman » 14 май 2009, 15:00

Тема выделена оттуда: Проект звукового модуля под шину RoboBus.
<Digit>


Внимание!
Правила темы:
Все сообщения, отклоняющиеся от математического направления в общие принципы и прочие сопутствующие обсуждения считаются оффтопиком, т.е. ЗАПРЕЩЕНЫ!


Кто шарит в математике, помогите плиз



Есть 3 точи расположенных на окружности заданного радиуса LaTeX: R = \left|O-B\right| через 120°. Есть некая точка LaTeX: X, координаты которой неизвестны. A,B,C - это микрофоны, X - источник звука. Считаем, что микрофоны и источник звука лежат в одной плоскости (горизонтальной). Известны LaTeX: \left|X-B\right| - \left|X-A\right| и LaTeX: \left|X-B\right| - \left|X-C\right|.
  1. Надо найти LaTeX: \angle XOB и LaTeX: \left|X-O\right|
  2. Если перейти из плоскости в пространство, и допустить, что источник звука может находиться вне плоскости микрофонов, то будет ли формула из п.1 справедлива для LaTeX: \angle X'OB и LaTeX: \left|X'-O\right|, где LaTeX: X' - проекция точки LaTeX: X на плоскость микрофонов.
  3. Верно ли, что 3 микрофонов недостаточно, чтобы определить не только LaTeX: \angle X'OB (LaTeX: \angle XOB), но и угол возвышения источника звука? Похоже что это верно ...
Последний раз редактировалось Digit 15 май 2009, 16:45, всего редактировалось 2 раз(а).
Причина: дорисовал правила этой темы
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Математика определения источника звука[RoboBus, звук]

Сообщение blindman » 16 май 2009, 19:34

Все уже придумано, ничего нового не придумать.

Я тут провел расчеты, заложил ограничения для помещения (расстояние до 10м, высота до 2.5м), получается очень большой диапазон решений. Из всего я делаю вывод : с 3 микрофонами имеет смысл только пытаться оценить направление с точностью +-30 градусов без учета высоты, гораздо проще и быстрее, а точность практически такая и получается.

Достаточно точно аналитически можно оценить направление только если известно на какой высоте расположен источник звука.

Подумаю над добавлением еще одного канала в звуковой модуль.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Математика определения источника звука[RoboBus, звук]

Сообщение =DeaD= » 16 май 2009, 19:37

Очень большой диапазон решений - это +/- сколько градусов от центра робота?
Неужели вся хитровыдуманная аналитика не даёт улучшения решения хотя-бы до +/- 10 градусов?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Математика определения источника звука[RoboBus, звук]

Сообщение blindman » 16 май 2009, 22:22

Чото я поленился сразу в градусах посчитать, смотрел на координаты. Посчитал в градусах, в общем не так уж и плохо получается, с большой вероятностью укладывается в +- 6 градусов :

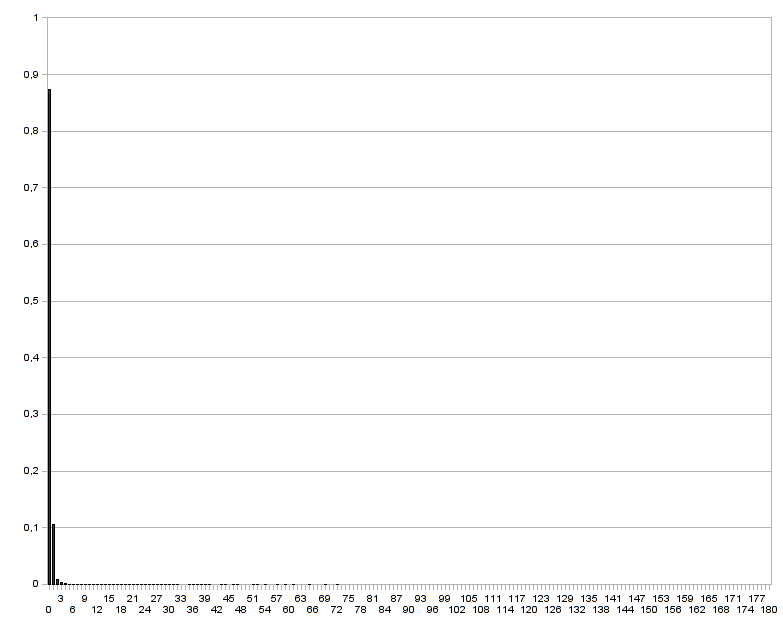

Screenshot-test - OpenOffice.org Calc -1.png
