Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение Duhas » 11 фев 2008, 14:57

ну вот что пока набросалось ... пока-что пользую тока лэй аут ...
Вложения
gate_for_Dead.rar
(14.06 КиБ) Скачиваний: 25
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение =DeaD= » 11 фев 2008, 15:21

Duhas писал(а):ну вот что пока набросалось ... пока-что пользую тока лэй аут ...

Это чем смотреть вообще? Может GIF-ку выложишь?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение Master » 11 фев 2008, 15:50

Смотреть прогой SprintLayout, но тока я ничего не понял, хоться детальки подписали, да и схему принципиальную, было бы неплохо.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение Duhas » 11 фев 2008, 18:24

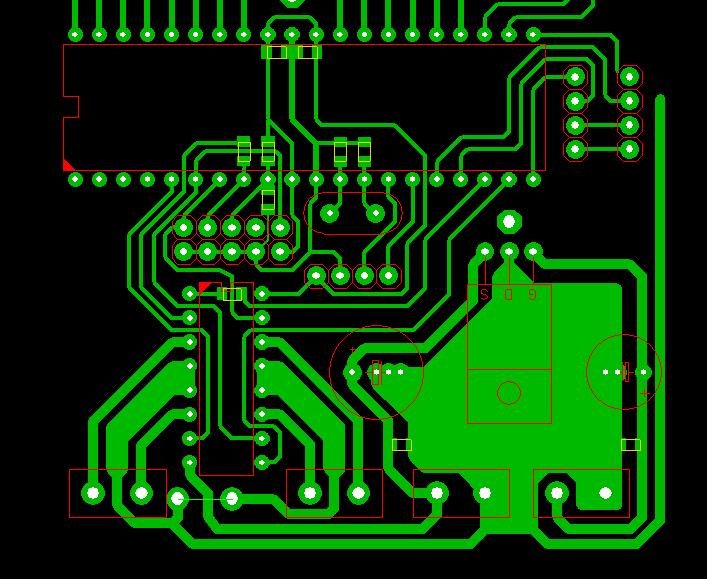

подписать пока некогда.. разведу сначала ...
Вложения
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение Digit » 11 фев 2008, 19:00

Duhas, а как же вот это:
=DeaD= в первом посте писал(а):неспеша ваяю плату контроллера, которую будет легко повторить или распаять самому (поэтому не используем SMD-компоненты).
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение =DeaD= » 11 фев 2008, 19:40

Duhas писал(а):подписать пока некогда.. разведу сначала ...

Какой-то обрубок :) а где диоды для Л293? а где какие разъемы?
И еще 7805 своим корпусом замыкает 2 своих вывода (у него же снизу металлизация)

Добавлено спустя 31 минуту 19 секунд:
Радиатор для драйвера двигателей сделал там где есть :) думаю хватит. Там же не будет в постоянном режиме серьезная мощность сбрасываться...

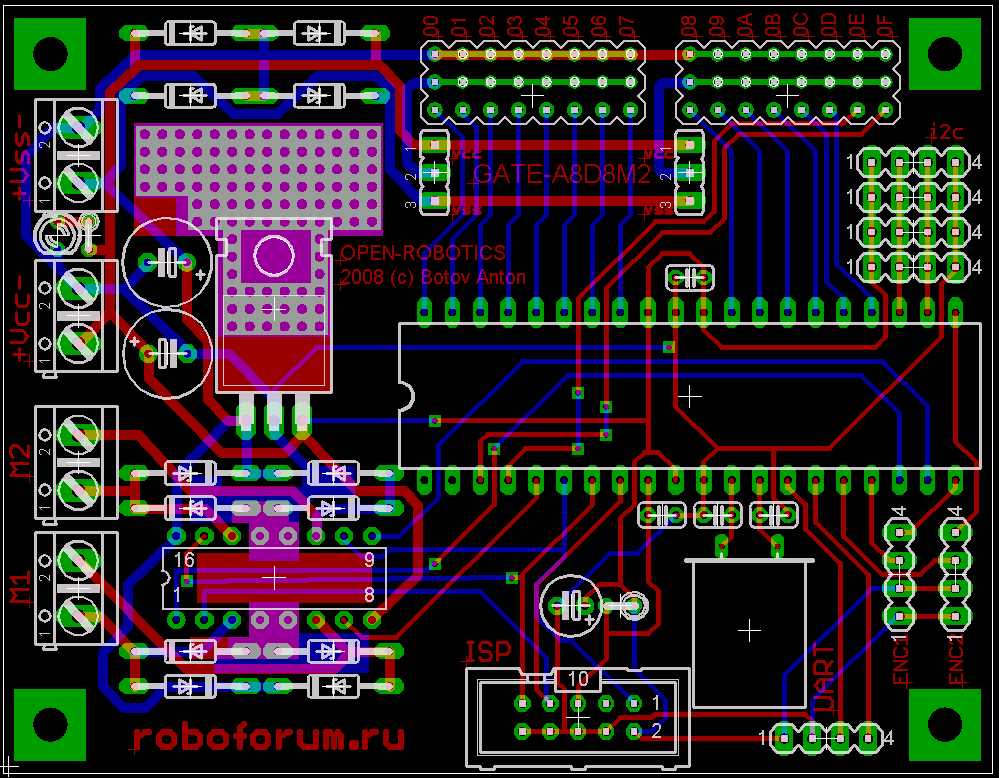

Итак картинка новой печатки и сама печатка+схема в формате EAGLE 4.13:
Вложения
Картинка печатки
A8D8M2.zip
Схема+печатка в формате EAGLE 4.13
(93.87 КиБ) Скачиваний: 17
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение Digit » 11 фев 2008, 19:51

А разводил автоматом, Dead?

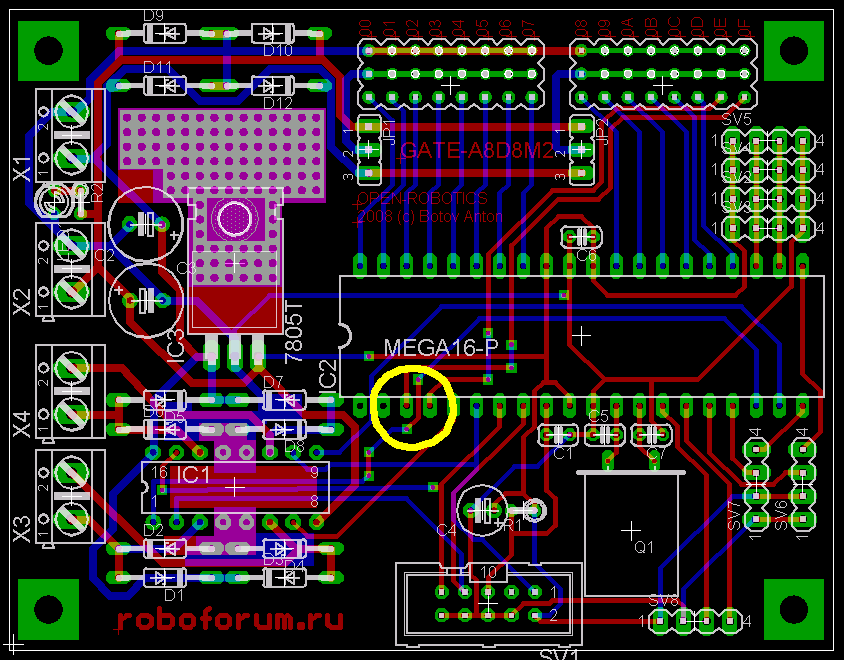

Я вот на картинке обвел желтым кружочком лишний на мой взгляд переход...
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение =DeaD= » 11 фев 2008, 19:56

Digit писал(а):А разводил автоматом, Dead?
Я вот на картинке обвел желтым кружочком лишний на мой взгляд переход...

Не все смогут сделать паяльную маску :) да и без неё дешевле заказывать... а ты когда-нибудь развлекался со паяльником, пытаясь разъединить "слипшиеся" при пайке ноги МК с проведенной между ними снизу дорожкой? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение Digit » 11 фев 2008, 20:00

:D Ну хорошо, тогда пройди по дорожке ниже и выкинь другой лишний переход! :P Зачем с красного слоя на синий переходить после прохода между ногами МК? :wink:
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение Duhas » 11 фев 2008, 20:14

Digit писал(а):Duhas, а как же вот это:
=DeaD= в первом посте писал(а):неспеша ваяю плату контроллера, которую будет легко повторить или распаять самому (поэтому не используем SMD-компоненты).

кхм.. смд паяется даже 100Вт паяльником ... и большй прямоты рук не нада .. юзайте глицеринвый флюс... только аккуратна он электропроводен ( и бывают глюки если н дета останется...

да и плотность хочется сделать большой.. и мне лично этт шлюз не нужен... я сделай свой вариант платы, хотите - пользуйтесь.. хотите - нет.. для меня никогда не лишний опыт ..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение =DeaD= » 11 фев 2008, 20:16

Digit писал(а)::D Ну хорошо, тогда пройди по дорожке ниже и выкинь другой лишний переход! :P Зачем с красного слоя на синий переходить после прохода между ногами МК? :wink:

А вот это да - лопух :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение Duhas » 11 фев 2008, 20:33

кстати что за деталюха около резистора между разъемами X1 и X2 ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение =DeaD= » 11 фев 2008, 20:41

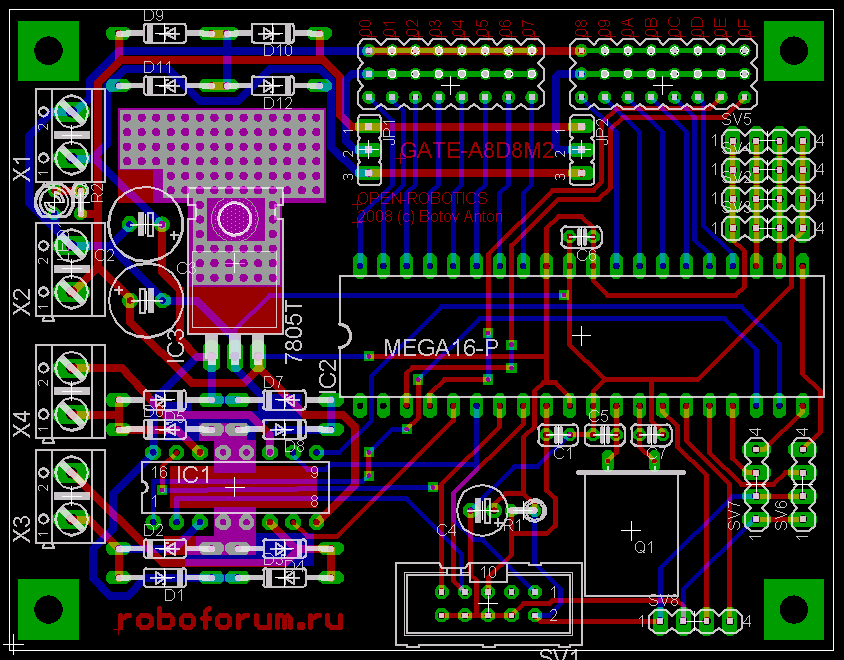

Убрал лишний переход, подписал на верхнем слое всё что придумал :)

Поправленная версия:

Добавлено спустя 35 секунд:
Duhas писал(а):кстати что за деталюха около резистора между разъемами X1 и X2 ?

Светодиод
Вложения
Картинка печатки
A8D8M2.zip
Печатка со схемой
(94.51 КиБ) Скачиваний: 17
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение Duhas » 11 фев 2008, 21:15

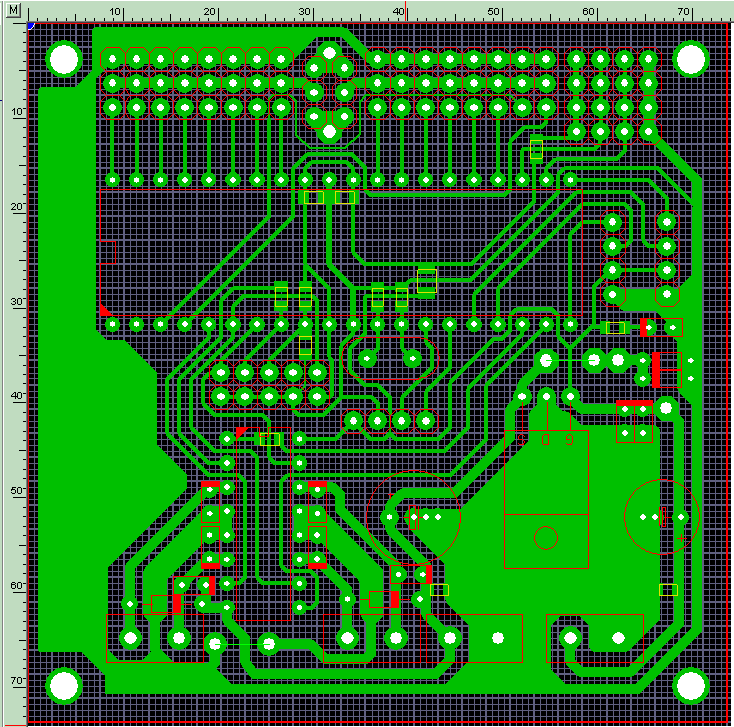

до меня дошло )) вопщем пока без подписи... если интересует могу подписать.. соответствие не полное ... добавлен 1 кондер на питании на ножках мк.. питание в некоторых слуаях идет через перемыки смд, это даже плюс.. будут служить дросселями.. существует 3 проводных перемычки: 1 - земля под драйвером движков.. 2 и 3 - питание к перемычкам для верхних групп разъемов.. разъемы оставлены в тех группах что и раньше ... такчто с ними все должно быть ясно и без подписи.. размер 74х74.. в архивах бмп и лэй файлы... ибо жпг уж очень ужасный...
Вложения
lay.rar
(16.95 КиБ) Скачиваний: 17
bmp.rar
(21.41 КиБ) Скачиваний: 17
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Шлюз-контроллер GATE-A8D8M2 - теперь банановый :)

Сообщение =DeaD= » 11 фев 2008, 22:05

Duhas писал(а):до меня дошло )) вопщем пока без подписи... если интересует могу подписать.. соответствие не полное ... добавлен 1 кондер на питании на ножках мк.. питание в некоторых слуаях идет через перемыки смд, это даже плюс.. будут служить дросселями.. существует 3 проводных перемычки: 1 - земля под драйвером движков.. 2 и 3 - питание к перемычкам для верхних групп разъемов.. разъемы оставлены в тех группах что и раньше ... такчто с ними все должно быть ясно и без подписи.. размер 74х74.. в архивах бмп и лэй файлы... ибо жпг уж очень ужасный...

Ну и вот зачем ты это сделал? :D Мне теперь мой модуль не нравится... Потому что у меня он 100х80 :oops: А я уже завтра хотел отдать его в производство :cry:

Эх... пойду терзать EAGLE что-ли...

Добавлено спустя 7 минут 22 секунды:
Хотя нет, я передумал :) сначала сделаем так как есть, а потом следующую версию будем делать уже улучшенную и дополненную - заодно поймём что в этой версии накосячили :D
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
