Arduino CNC

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Arduino CNC

Сообщение robovan » 07 апр 2016, 15:11

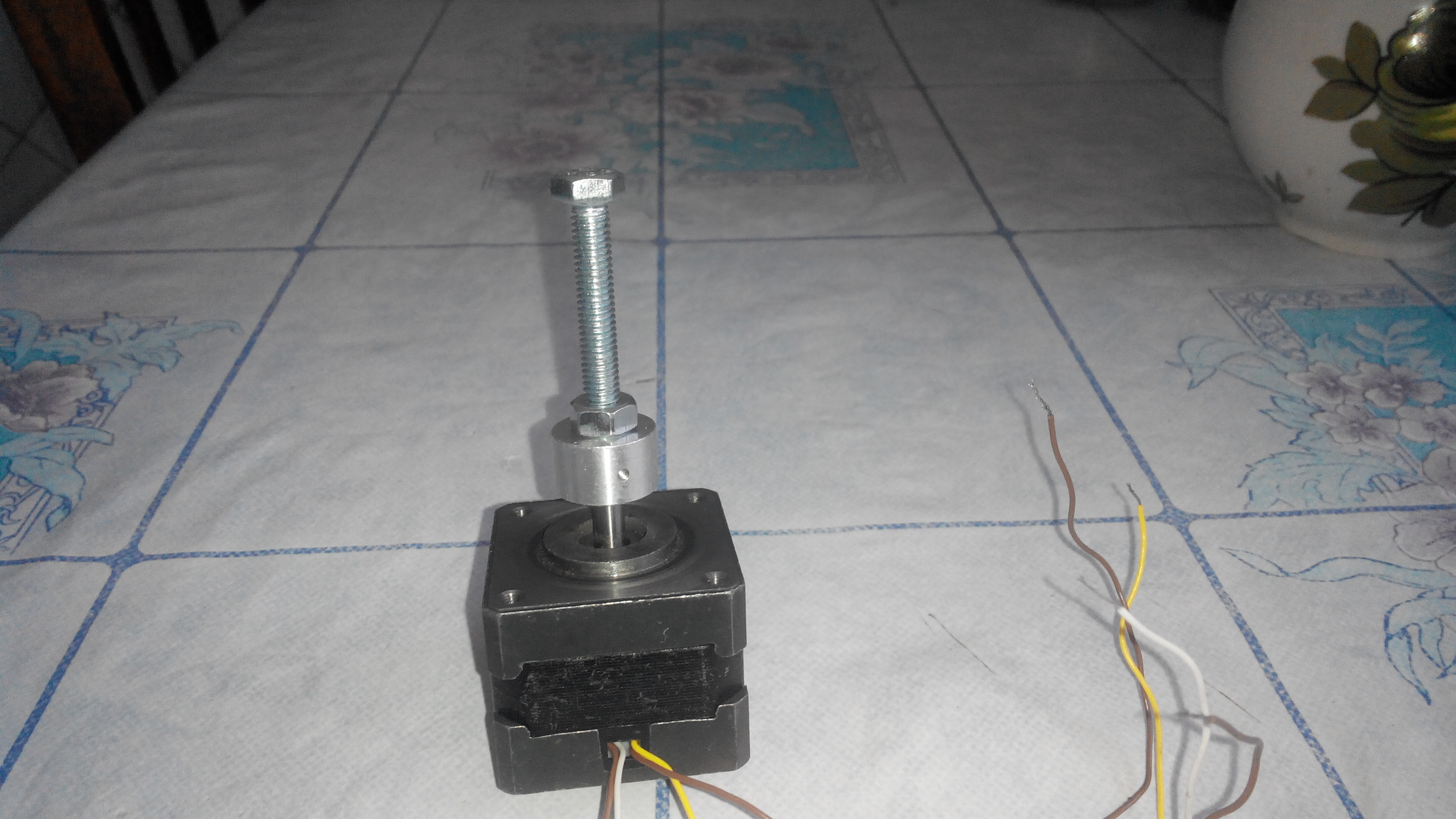

Наконец то!! Возобновил сегодня работу над станочком. Решил сьекономить и не покупать гибкие муфты. А приспособить для этих целей те болванки что уже были на валу двигателей.
Сам бублик 10мм нагрел легко снялся двумя отвертками. Нарезал на 5мм резьбу м6. Дешево и сердито.
Сейчас вот думаю можно впринципе и м8 нарезать. Не уверен что те хиленькие моторчики потянуть... А как вы думаете?
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Aseris » 23 авг 2016, 23:54

Советую всетаки сделать гибкую муфту, потом не играешся с несоосностями, и вибрациями/клинами от этого возникающими. Хотя дело вкуса.
Аватара пользователя
Aseris

Сообщения: 955
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Arduino CNC

Сообщение ilalexey » 24 авг 2016, 00:47

Муфта зло! Ремень наше фсё!
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение robovan » 31 авг 2016, 15:09

Та я бы с радостью использовал муфты но они денег стоят. Проект пока завис на неопределенный срок.
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Myp » 31 авг 2016, 16:43

robovan писал(а):муфты денег стоят

кусок армированного резинового шланга и пара стяжек.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino CNC

Сообщение robovan » 31 авг 2016, 23:55

Спасибо за совет.
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение ilalexey » 01 сен 2016, 01:27

Доделай, ради бога, свою тачку, а то так и будет за тобой гоняться
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение robovan » 01 сен 2016, 16:55

О_о Какую тачку?))))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение ilalexey » 01 сен 2016, 17:12

станочек в смысле
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение robovan » 02 сен 2016, 21:26

Сейчас все что относится к хобби приостановлено. Как выйду на работу и будут поступления в домашний бюджет, так сразу и займусь станочками и т.д..
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение linvinus » 17 окт 2016, 17:42

Dmitry__ , что посоветуешь, хочу сделать cnc станок, какой софт лучше всего под линуксом использовать?

хочу переделать совой ручной фрезер, у меня есть драйвер с lpt портом, но ноутбук без lpt, поэтому планирую через arduino работать.
Но как я понял LinuxCNC не умеет по нормальному по usb работать.
нашёл https://github.com/dewy721/EMC-2-Arduino но смущает что проект давно не обновлялся.

с другой стороны есть другие проекты, например https://github.com/grbl/grbl/ и интерфейс https://github.com/winder/Universal-G-Code-Sender (вот тут ещё несколько https://github.com/grbl/grbl/wiki/Using-Grbl)

В общем с одной стороны я хочу фрезеровать в автоматическом режиме,
с другой стороны я уже привык что под рукой есть станок, поэтому хочется иметь возможность ручками управлять положением станка.

В cnc я полный ноль, поэтому буду благодарен если меня направят в правильное направление как вообще удобнее всего работать с cnc станком.

Есть ещё Marlin http://reprap.org/wiki/Marlin/ru но я не знаю насколько он полезен для фрезерного станка.

Что нудно в конечном итоге
1) автоматическое сверление отверстий для создания печатных плат
2) автоматическая фрезеровка деталей
3) ручное сверление и фрезеровка элементарных вещей (но пока слабо представляю как это будет)
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Arduino CNC

Сообщение ilalexey » 17 окт 2016, 21:21

linvinus писал(а):Dmitry__ , что посоветуешь..

А не Диме тут отвечать можно?
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение linvinus » 17 окт 2016, 22:05

можно =) просто я изначально ориентировался только на линукс, но теперь понимаю что лучше услышать как должно быть, а уж потом я сам придумаю как это получить от линуса.
собственно возник вопрос как синхронизировать то что нарисовал с реальным куском материала произвольной формы.
ну и как вообще продвинутые пользователи CNC работают
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Arduino CNC

Сообщение ilalexey » 17 окт 2016, 22:53

linvinus писал(а):можно =)

Спасибо.
..Сейчас спою(с)
---
Как вижу на сегодня эту тему:
Посмотреть в сторону "grbl stm32".
Подумать о возможности автономности (тут проскакмвало).
Использовать малину, на пример, для доступа по сети с использованием браузера. В этом варианте ещё и флешкой кормить сможешь(не только картой памяти).
На твой станочек коротких нема23 должно хватать(с степпер стиками).
---
linvinus писал(а):хочется иметь возможность ручками управлять положением станка.

Продумай сцепление. Я бы сделал на ремнях и прижимным роликом. В три клаца всё разъединять/соединять..
---
Linuxcnc хорошо для стационара. Если это твой рабочий ноут, лучше его не приклеивать к станку - пусть фрезер живёт своей отдельной жизнью.

Добавлено спустя 13 минут 40 секунд:
---
На счёт backlash в grbl без понятия, как нынче обстоят дела. В Linuxcnc с этим всё в порядке.

Добавлено спустя 15 минут 26 секунд:
А вообще.. тебе, как брурушлесному маньяку, пора что-то своё, планкой выше, забабахать. Недавно ты ссылку тут кидал. Наверняка можно чего придумать.
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение Dmitry__ » 17 окт 2016, 23:05

Ну железо адназначна grbl.

Про "Universal-G-Code-Sender", он кажись на яве, у меня очень тормозил, посчитал его совершенно неюзабельным, выкинул.

"bCNC" понравился, пользовался ей на своем переделанном egx-300 под grbl. Прога заточена под фрезеровку печатных плат оконтуриванием, сверловку, тест неровности. Были какие-то косяки, но думаю быстро правят. Вообще я к станку уже год не подхожу :pardon:
Глянь это:
http://frankpiesik.org/2014/11/24/my-pcb-milling-toolchain/
Или в поиск "bcnc grbl pcb"
Под линух с такой скоростью все появляется, что моя информ. годичной давности может быть очень устаревшей. С печатными платами, думаю, вообще сейчас без проблем, вот 15 лет назад я намучился с японским родным софтом для egx300. Все выкинул и использовал связку: pcad(разработка и подготовка сверловки) - circuitcam(оконтуривание фрезерованием) - cam350(корректировка файлов, artcam не ел файлы после circuitcam) - artcam(изготовление).
По 2.5D фрезеровке делал все artcam, но это было лет 5 назад.
Сейчас потихоньку собираюсь опять использовать фрезер, вот только станут дни еще короче и температура ниже нуля, чтоб не хотелось вообще из дома выходить, так и начну... :)
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
