Подводная камера.

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Подводная камера.

Сообщение Артём52 » 25 мар 2013, 23:39

Сделали мне соеденительную втулку. Рад.. отчерчиваю диски под магниты.!

Добавлено спустя 26 секунд:
Потом болты подрежу=)) и будет чики..

Добавлено спустя 1 час 25 минут 42 секунды:

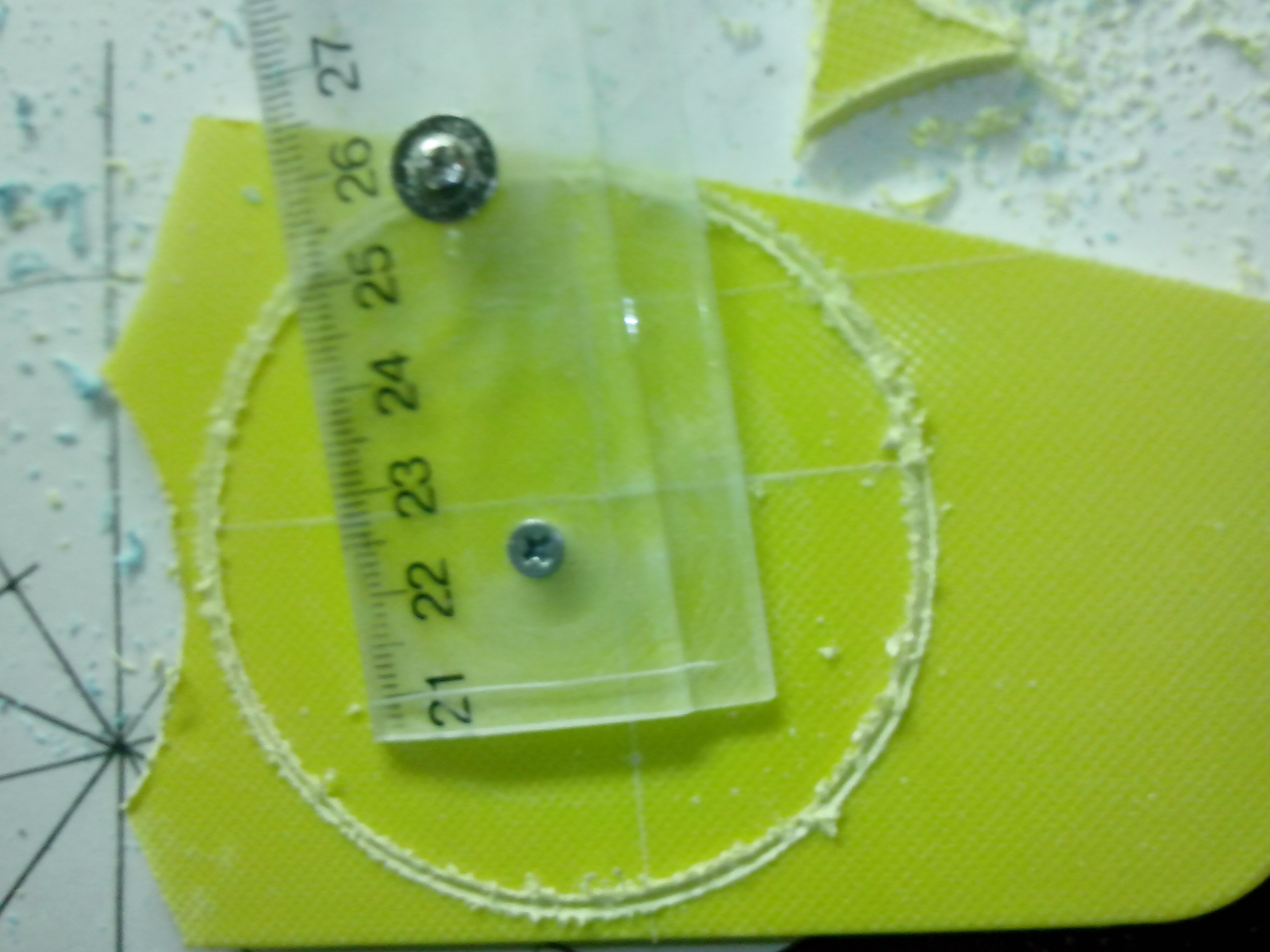

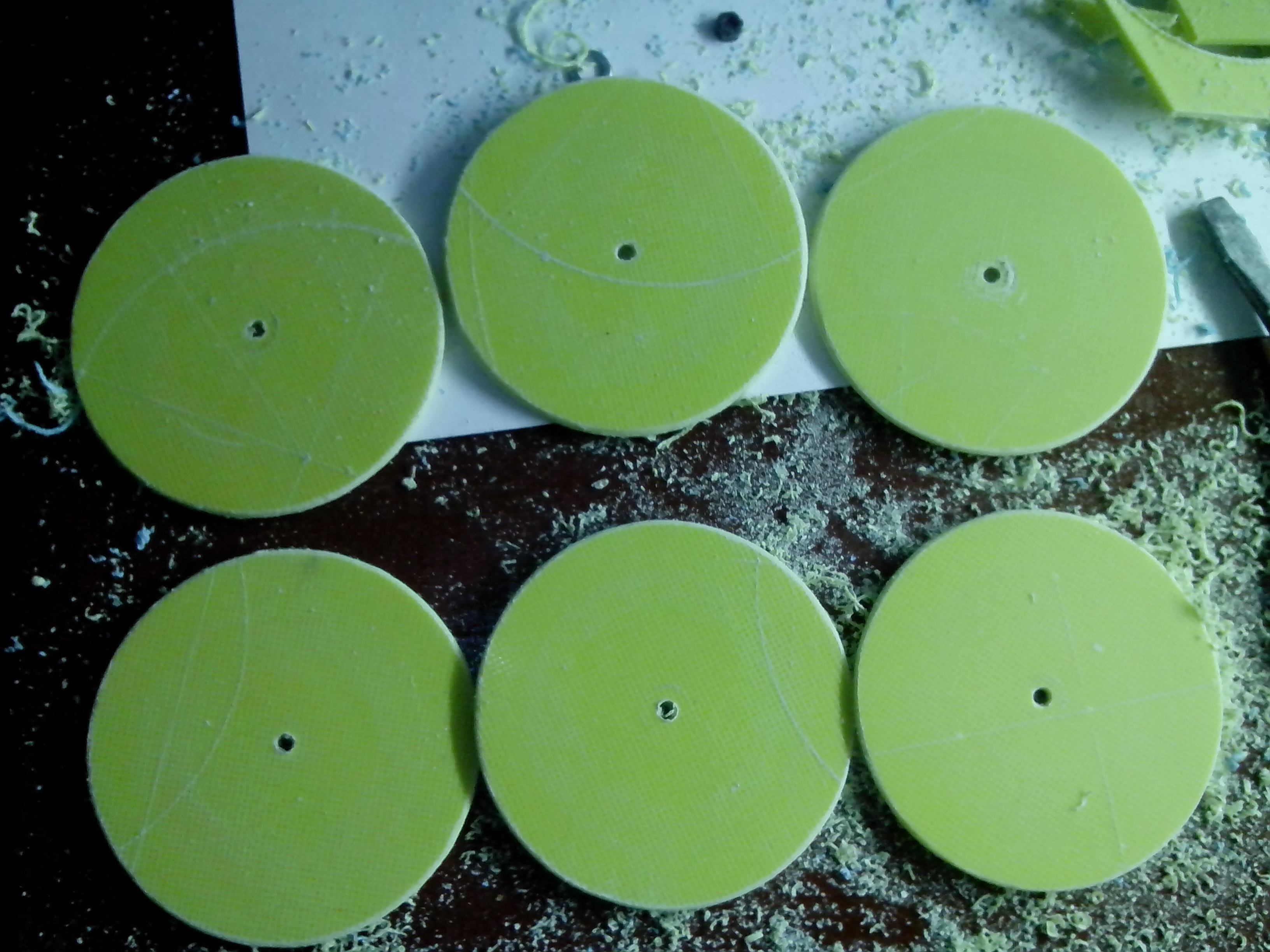

ВОт такие вот идеально ровные диски получились для муфты, вырезал старым методом как на фото!

Добавлено спустя 35 секунд:
ВОт
Вложения
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение Nesenin » 26 мар 2013, 00:28

я не уверен, но вроде как диски из магнитопровода (железо сталь) поспособствует замыкания магнитного поля системы. что как бы усилит взаимодействие.
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Подводная камера.

Сообщение Артём52 » 26 мар 2013, 01:09

Тоесть типо Диски мне надо делать из стали??
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение Myp » 26 мар 2013, 09:30

ну кагбы да
но попробуй на пластмассовых, может и так будет норм :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Подводная камера.

Сообщение Артём52 » 26 мар 2013, 11:54

Вы знаете, я не очень хочу делать чтоб потом переделывать вы посоветуйте пожалуйста поточнее. а то сделаю из пластика потом переделывать хотелось бы точно узнать. Спасибо!
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение elmot » 26 мар 2013, 11:56

Мне кажется, что надо все-таки пластиковое. Если всундучить магниты в кусок стали, получится один большой магнит небольшой намагниченности. Что не есть гуд.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подводная камера.

Сообщение Артём52 » 26 мар 2013, 13:47

ну да... диски будут намагничеватся и притяжение будет везде. не будет "зубчиков". А то я уже ищу металло обработку новая проблем=)

Добавлено спустя 1 час 40 минут 20 секунд:
Нашел фирму металлобработки. за 6 дисков берут 200 р. Осталось точно узнать. Метал или пластик?!
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение dccharacter » 26 мар 2013, 13:53

посмотри документацию на магнитные датчики холла AS5043, AS5040
Там очень много внимания уделено правильному креплению магнита.
Если я не путаю, то рекомендуется диск делать из немагнитного металла (аллюминия и т.д.)
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Подводная камера.

Сообщение Артём52 » 26 мар 2013, 13:57

Да... вот из аллюминия было бы круто!
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение elmot » 26 мар 2013, 14:02

и в чем проблема из алюминия забацать? Посади свои магниты хоть на пластик, хоть на алюминий тупо жидкими гвоздями или эпоксидкой. Я бы еще трафарет сделал картонный, чтобы ровно сели.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подводная камера.

Сообщение Dmitry__ » 26 мар 2013, 14:16

люминь, пластик, вы че?, сталь надо :)
Nesenin правильно говорит. В брушлессах всегда присутствует стальная лента за магнитами. Там как раз такая конфигурация магнитов. На соплях прикрпил бы магнитики, да проверил так и так.
Аватара пользователя
Dmitry__

Сообщения: 5998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Подводная камера.

Сообщение Артём52 » 26 мар 2013, 14:42

Диски готовы. Трафарет готов.! Планирую. просверлить отверстие, воткнуть в него магниты и зафиксировать. не так что бы магниты торчали а были в нутри!

Добавлено спустя 1 минуту 15 секунд:
ДА уж...=( так сталь или Люминь?

Добавлено спустя 5 минут 25 секунд:
Нада определится и побегу детальки заказывать!

Добавлено спустя 17 минут 20 секунд:
Впринцепе можно пластиковую но с металической прокладкой.! 1мм.! иль потоньше! я так думаю.!
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение elmot » 26 мар 2013, 15:07

Dmitry__ писал(а):люминь, пластик, вы че?, сталь надо :)
Nesenin правильно говорит. В брушлессах всегда присутствует стальная лента за магнитами. Там как раз такая конфигурация магнитов. На соплях прикрпил бы магнитики, да проверил так и так.

Т.е. ЗА магнитами. Не высверливаем в сталюге дрынки под магниты, а клеим их на стальной диск. Ну этта, так может и хорошо будет.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подводная камера.

Сообщение dccharacter » 26 мар 2013, 15:11

чо-то я искать разучился ничего по этому вопросу не нашел :-(
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Подводная камера.

Сообщение Артём52 » 26 мар 2013, 15:48

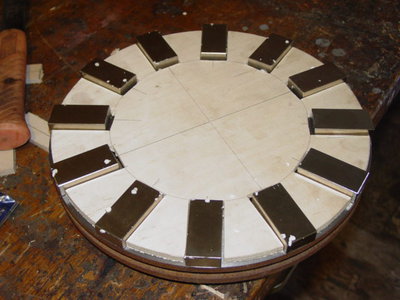

Нужно сделать типо этого я так понимаю.!

Добавлено спустя 3 минуты 37 секунд:

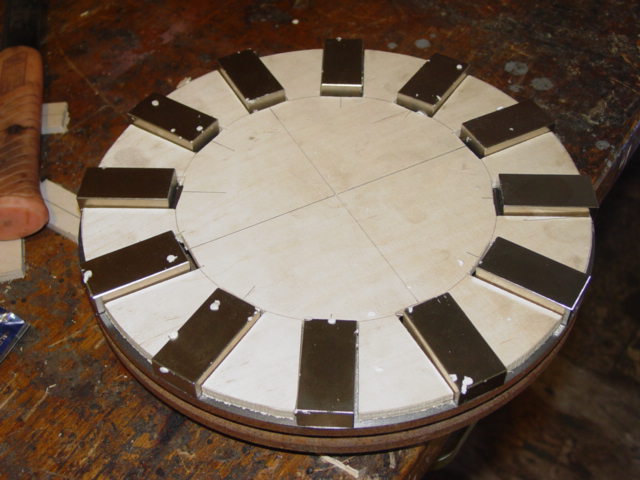

или это
Вложения
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович
