Подводная камера.

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Подводная камера.

Сообщение Артём52 » 06 апр 2013, 16:37

Блин!!! может быть чделать как приведённом рисунке выше? эбоксидной смолой залить!
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение elmot » 06 апр 2013, 16:58

угу
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подводная камера.

Сообщение Артём52 » 08 апр 2013, 14:32

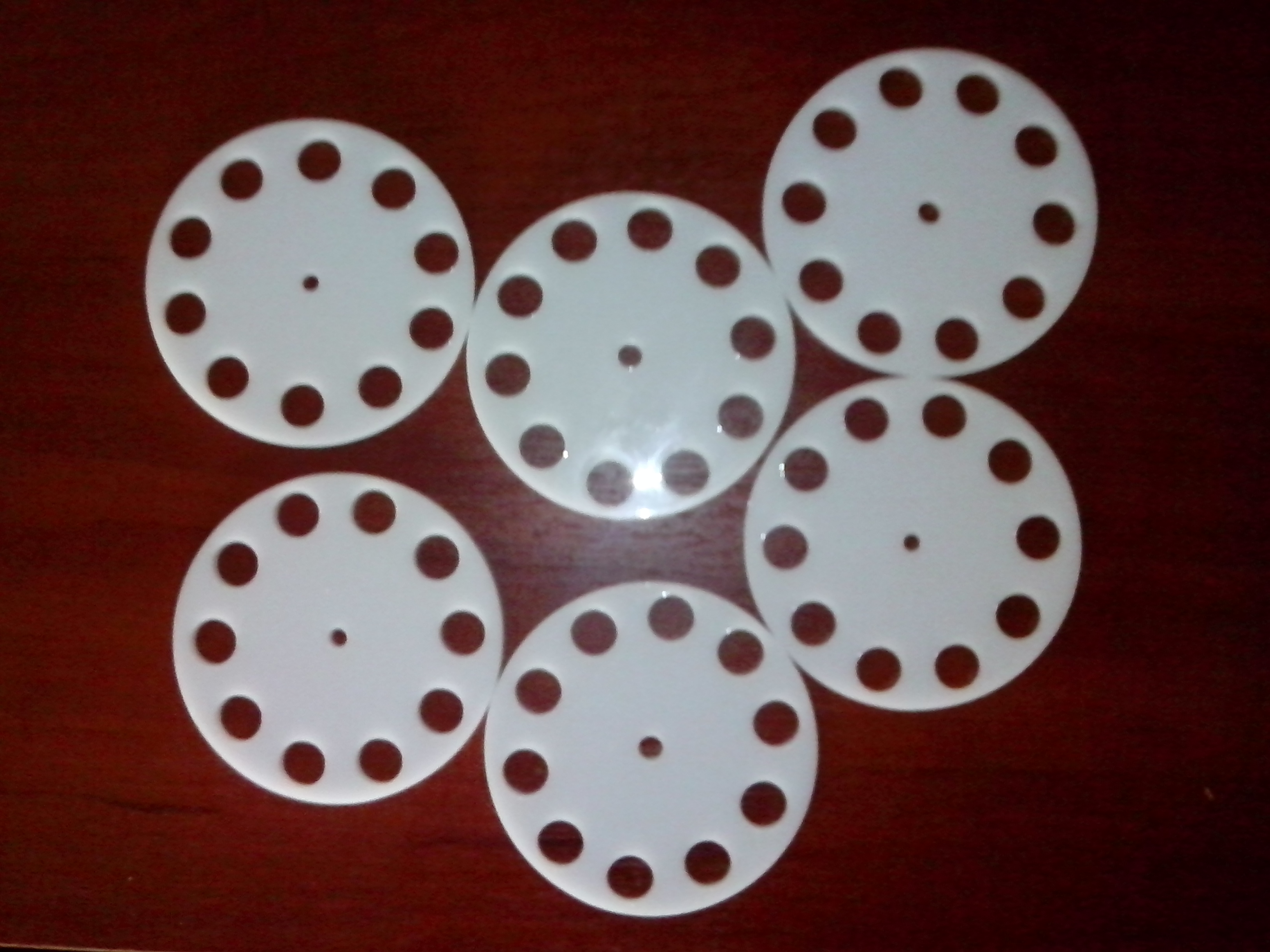

Вон мне вырезали диски диаметр 6 см

Добавлено спустя 1 минуту 55 секунд:
за 250р.=)
Вложения
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение Myp » 08 апр 2013, 14:52

красотень)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15896
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Подводная камера.

Сообщение Артём52 » 08 апр 2013, 17:56

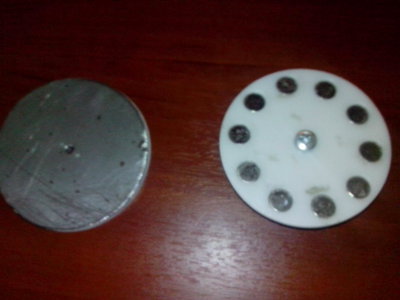

А вот и первые 2 муфты=)
Вложения
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение dccharacter » 08 апр 2013, 18:11

винт возьми потай
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Подводная камера.

Сообщение Артём52 » 08 апр 2013, 18:31

Да конечно эт пака сохнут диски

Добавлено спустя 2 минуты 20 секунд:
Все пальце блин в клее секунда хаахахах Магниты посадил на Клей секунда. потом эпоксидочкой дозалью=)

Добавлено спустя 15 минут 7 секунд:

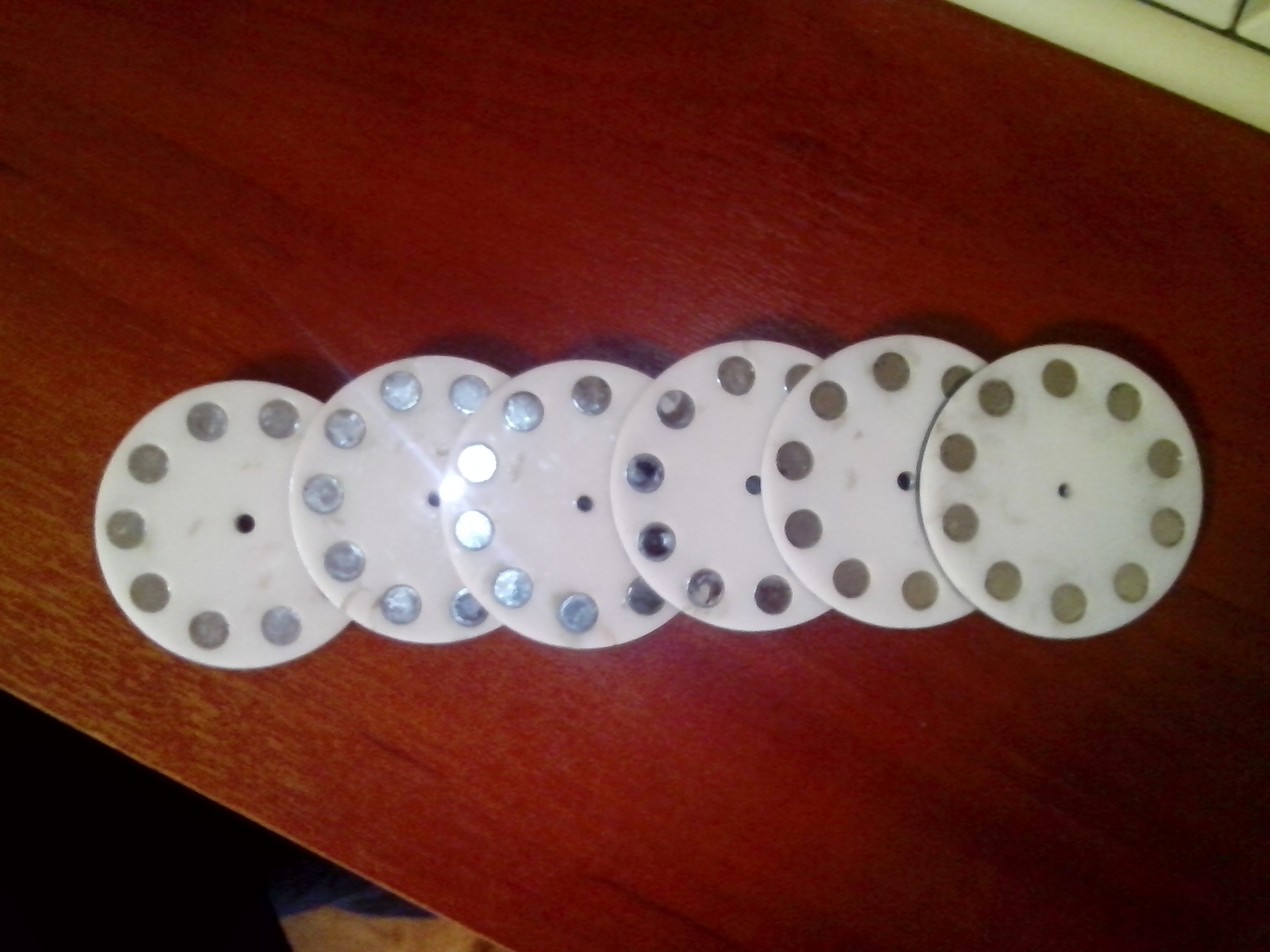

ВОт 6 таких милых полу муфт вышло на 1100р
Вложения
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение Артём52 » 09 апр 2013, 22:26

Сижу и думаю....голову ломаю...=))Хватит ли мощности у моторов не будет ли его нагружать сцепка с магнитами=( вроде моторы мощные=) но в голове вот не получается прикинуть как будет! завтра подшипники куплю... сделаю 1 в сборе там и видно будет брать моторы мощьнее или нет да и лопасти я думаю сантиметров 6 в деаметре брать как у муфта=0 чтоб не сильная нагрузка была вот тока лопасти самому думаю попробывать сделать... из жести не оч толстой=) ну чтоб тонкие были и не большие... просто вот на муфте толщина железа 2 мм. впринцепе не толстая но вот разгоняется он за секунду гдето эт плохо конечно! но когда разгонится оч сложно остановить.! впринцепе можно редуктор сделать...но эт по ходу дела.! сперва 1 надо сделать а от него и отталкиватся.! или муфту немного стачить =)эт не долго напильничком.! :x

Добавлено спустя 44 секунды:
сцепленную муфту оч сложно разъеденить О_О так то отличная вышла и вибрации 0 подчти!

Добавлено спустя 4 минуты 47 секунд:

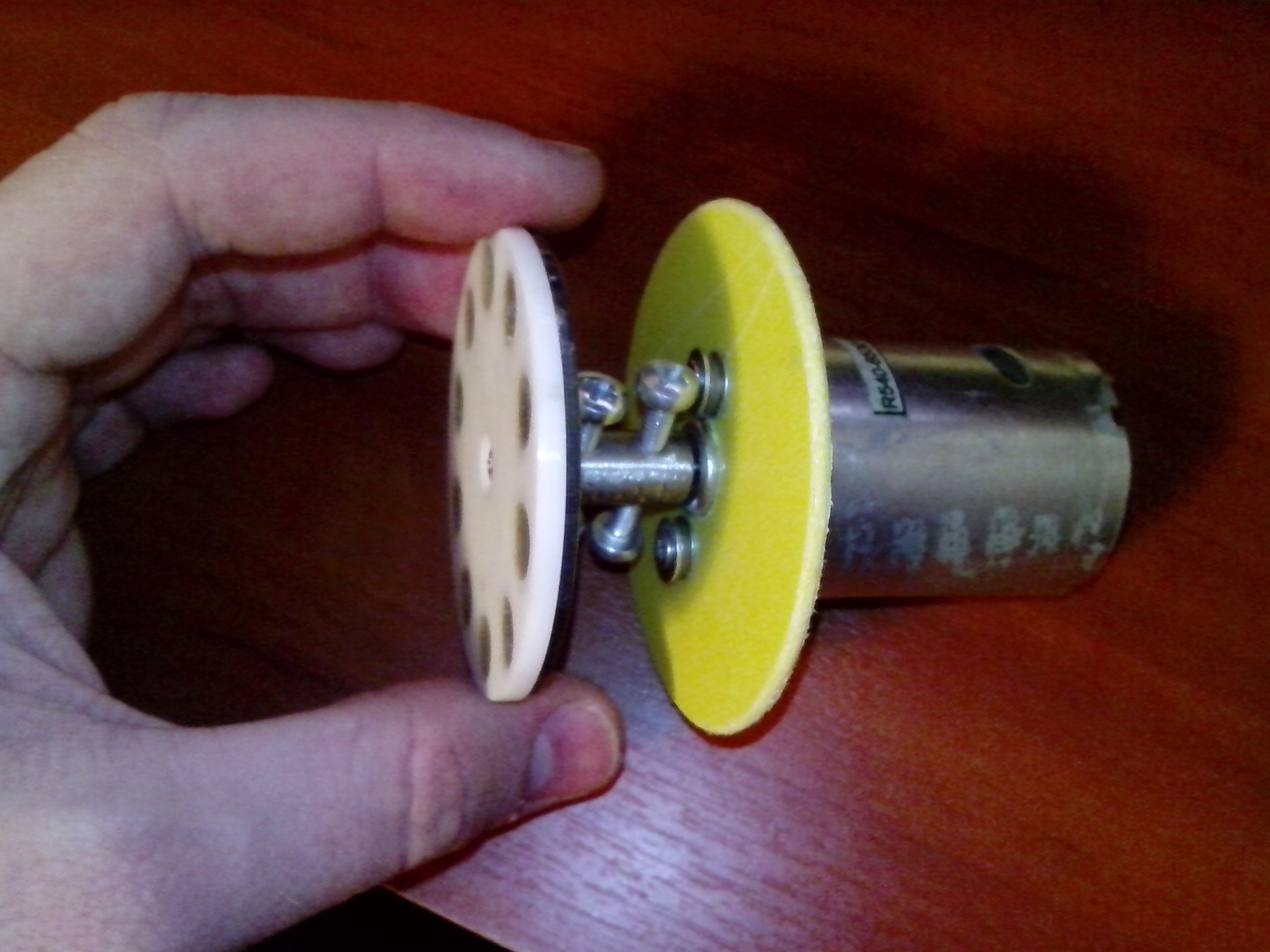

вот как то так
Вложения
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение Plastilinstyle » 10 апр 2013, 08:47

Насчёт того, из какого материала диск, на котором приклеены магниты лучше всего делать вчера поинтересовался у профессора кафедры магнетизма и магнитных нано материалов УРФУ- говорит правильно, что сделали его из магнитопровода. Типа усилит магнитное поле(не помню как он сказал) :oops:
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: Подводная камера.

Сообщение Myp » 10 апр 2013, 09:33

отпили половину винта на муфте, вибрация уменьшится)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15896
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Подводная камера.

Сообщение Артём52 » 10 апр 2013, 10:13

Та винты то временные. Я их отпилю. и поперёк пропилю чтоб вообще не торчали сделаю.! А то что из магнитопровода эт да...правильно но толстовато=)
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение Drunya » 14 апр 2013, 01:23

Юзай гужоны под шестигранник.
Глюк по-немецки означает "счастье"...
Аватара пользователя
Drunya

Сообщения: 196
Зарегистрирован: 05 июн 2007, 12:20
Откуда: Киев
прог. языки: C/C++, ASSEMBLER

Re: Подводная камера.

Сообщение Артём52 » 19 апр 2013, 14:06

Точняк норм ваще идея спс... ЩА на праце завал... делаю постепенно!
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение Артём52 » 29 апр 2013, 12:59

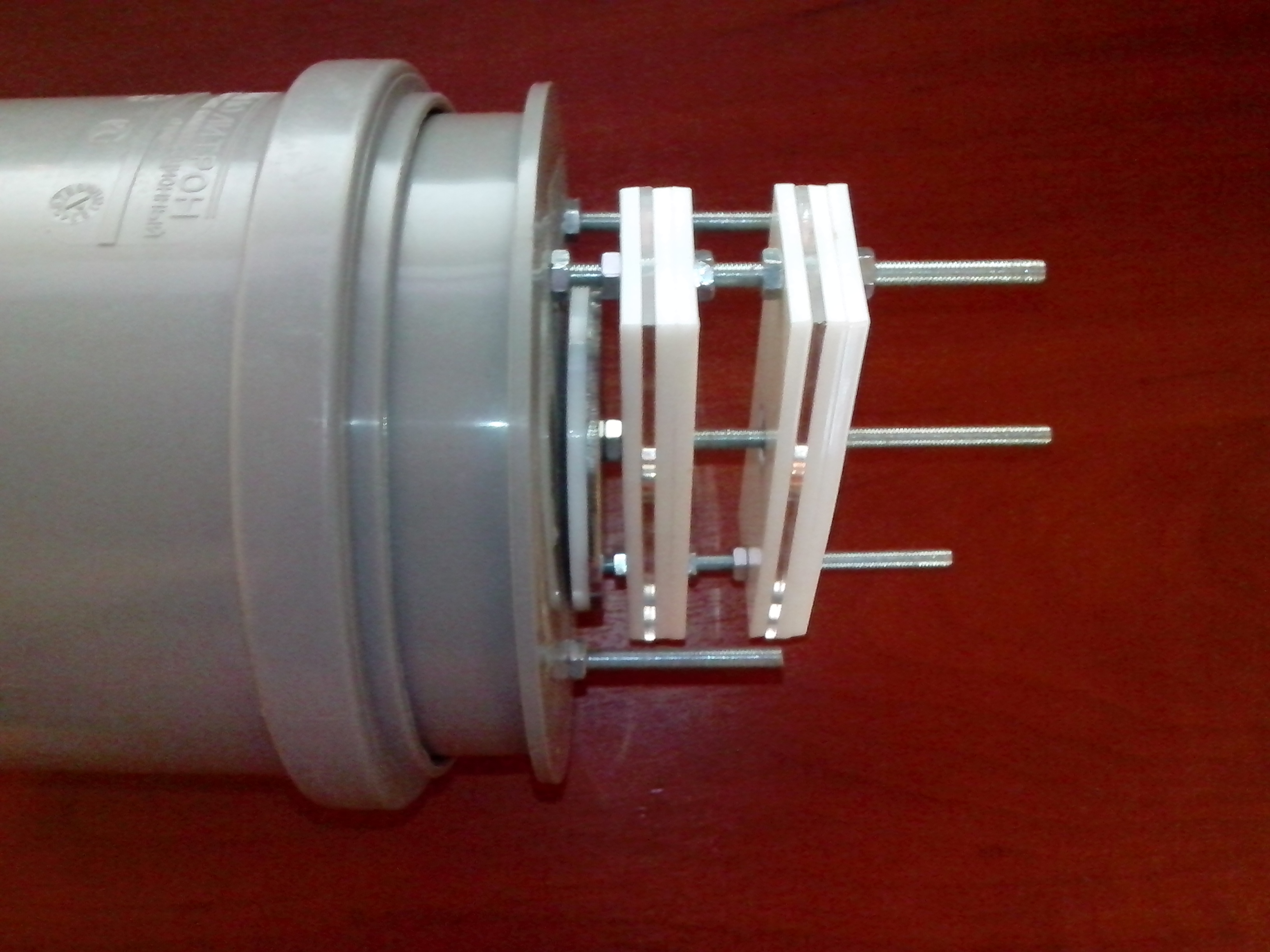

вот такая вот муфта. Там где белые пластины там установленны подшипники, они будут изолированны от воды. смазкой и сальниками. так что вода к ним не подберётся.а вот полумуфта так и будет в воде не стал я делать ещё один корпус как было ранее на рисунках. так как раз уж сальники на такой глубине не помагают тогда какой смысл делать муфту потом ещё и сальники если вода всёравно попадёт в нутрь, поэтому будет оно в воде=) Торчащие лишнии болты я отрежу. Как преобрету лопасти!
Вложения
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение Myp » 29 апр 2013, 13:24

а самое главное?
оно работает вобще?

имеет смысл всётаки сделать кожух и лопасть винта закрыть провоочным каркасом
во первых всякая гадость меньше будет наматываться и цепляться за углы
и во вторых обтекаемость улучшится, будет лучше плыть :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15896
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
