Подводная камера.

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Подводная камера.

Сообщение Артём52 » 15 мар 2013, 22:18

Хм... ну так то вариант. холодная сварка хорошая весЧ
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение elmot » 16 мар 2013, 09:50

Myp писал(а):на диск лепи колбаску из холодной сварки, на колбаску приклеивай супермагнитики.
рекомендую сделать проставки между магнитиками чтобы они друг к другу не примагнитились в процессе наклеивания)

потом когда затвердеет заодно балансирвоать будет проще, спилишь лишнюю холодную сварку там где тяжелее.

Может лучше пусть кто-нить из местных 3д принтеристов напечатает?
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подводная камера.

Сообщение Артём52 » 16 мар 2013, 20:18

Я вот всё думаю не сильно ли будет прижимать диск друг к другу. Я планирую использовать 6 неодимовых магнитов по 5 миллиметров. так как хочу сделать компактный. т.е. на 1м 6 и на другом 6. Всё таки магниты сильные.

Добавлено спустя 14 минут 2 секунды:
в понедельник у меня уже будут моторы и магниты. как бы не облажатся.!

Добавлено спустя 2 часа 30 минут 43 секунды:

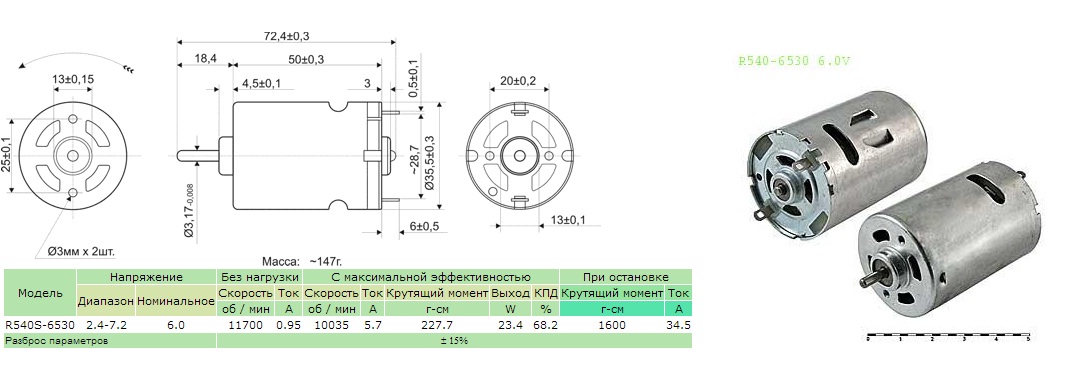

Вот такие моторы думаю использовать!

Добавлено спустя 3 часа 5 минут 52 секунды:
Как вы думает хватит их для погружения?

Добавлено спустя 3 часа 20 минут 28 секунд:
и винт такой формы подойдёт?
Вложения
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение elmot » 17 мар 2013, 09:10

Артём52 писал(а):и винт такой формы подойдёт?

Слишком большой шаг - на картинке скоростной винт, тебе же нужен с малым шагом, лопасти побольше и самих лопастей поболе.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подводная камера.

Сообщение Артём52 » 17 мар 2013, 10:05

Нда что то я не подумал мне же у него скорость нужна не быстрая. :oops:

Добавлено спустя 22 секунды:
А по моторам что скажеш?
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение Myp » 17 мар 2013, 11:06

мотор 10 тыщ оборотов и винт к нему примерно подходящий
маленькие лопасти хорошо для скоростного движения
но для маневрирования надо что-то более медленное и с большими лопастями.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15942
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Подводная камера.

Сообщение Артём52 » 17 мар 2013, 11:10

я думаю от куллера можно взять но реверс будет медленнее.=(
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение elmot » 17 мар 2013, 13:35

реверс на море всегда медленнее, не парься
вообще у кулера не лучшая форма лопастей для воды, и шаг недецкий тоже

Добавлено спустя 1 минуту 41 секунду:
моторы имхо слишком быстрые. больше ничего не скажу ибо не знаю сам
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подводная камера.

Сообщение Артём52 » 17 мар 2013, 13:40

Ну да лопасти там не лучший вариант. придётся самому выпиливать и делать нужной формы. моторы да, быстрые но я так сказать с запасом=)
но с куллерные лопасти мне упрощают задачку.
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение Артём52 » 17 мар 2013, 22:18

Подумываю пару шестернь прикрутить. к этому мотору.Чтоб мощьность была не в скорасти. и в силе прокрутке лопастей.!
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение elmot » 18 мар 2013, 13:20

не забывай - у тебя момент на лопастях ограничен магнитной муфтой.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подводная камера.

Сообщение Артём52 » 18 мар 2013, 13:42

Ааа... Ну тогда и редуктор ненужен.=))) точно
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение elmot » 18 мар 2013, 14:26

Ускорение тоже:)
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Подводная камера.

Сообщение Артём52 » 18 мар 2013, 14:30

я хоть и выбрал шустрые моторы это не минус лопасти соответствующие подберу и будет норм главное по уму сделать муфту.=)
и охлождение движетелей думаю сделать типо обмотки медной во круг мотора с выводом в воду. Подобно спирали вокруг. чтоб не грелся
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович

Re: Подводная камера.

Сообщение Артём52 » 18 мар 2013, 18:35

Посоветуйте мне форму лопастей.!скоро начну делать!
Спасибо.!
Аватара пользователя
Артём52

Сообщения: 68
Зарегистрирован: 08 мар 2013, 23:28
Откуда: Город Дзержинск Нижегородская область.
ФИО: Артём Эдуардович
