Пневмо-кот

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Пневмо-кот

Сообщение Llevellyn » 20 ноя 2013, 16:05

ну тогда тебе нужен клапан 3/2, весь вопрос лишь в требуемом расходе (а значит быстродействии "пневмоцилиндра" и бюджете :)
Аватара пользователя
Llevellyn

Сообщения: 206
Зарегистрирован: 24 май 2010, 18:27

Re: Пневмо-кот

Сообщение Myp » 20 ноя 2013, 16:58

раз тут умные люди про пневматику говорят, спрошу и я.
можно ли вот таким как на картинке редуктором регулировать горячий пар для парового двигателя?
не сдохнет ли он от водяного пара и температуры 100 градусов?
вот думаю приспособить к паровому котлу.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Пневмо-кот

Сообщение robovan » 20 ноя 2013, 19:05

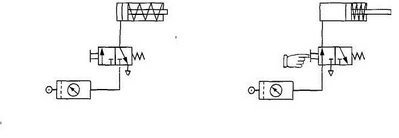

вот я даже нарисовал схемку :) нереальных усилий мне стоило это 8)

Добавлено спустя 6 минут 26 секунд:
а насчет быстродействия, силовой костюмчик хочу сделать :D
вот вам видео моего конкурента))) :x


Добавлено спустя 14 минут 45 секунд:
http://www.youtube.com/watch?v=Y24S_H4v ... 9_kjFxjuoq
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Пневмо-кот

Сообщение Llevellyn » 20 ноя 2013, 19:44

Myp, это не редуктор а регулятор расхода. Раскрути его и посмотри что внутри - если седло клапана не резиновое а латунное, то можно и пар регулировать. Только учти что он горячий будет и голыми руками не хватай :)

вот вам видео моего конкурента))) :x

мда, конкурент то недалеко от тебя ушел :) . Этож надо придумать - бутылку использовать как ресивер :)
А вообще, с такими пневмоцилиндрами у него силового ничего не получится - даже при 8 атм они выдают всего ~17кг, а учитывая хлипкость штока пневмоцилиндра, он погнется при любом неловком движении
Аватара пользователя
Llevellyn

Сообщения: 206
Зарегистрирован: 24 май 2010, 18:27

Re: Пневмо-кот

Сообщение robovan » 20 ноя 2013, 20:31

ну да, я то в курсе, может он об этом не знает)))))
а пневмомускулы сколько могут кг потянуть при длине 200мм и поперечном сечении 30мм?:) при 8 атм?

Добавлено спустя 4 минуты 38 секунд:

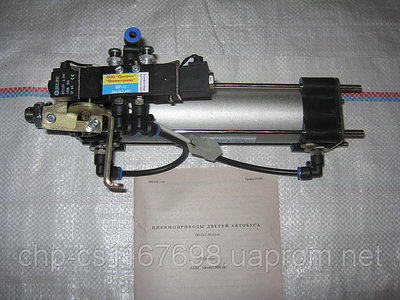

я вот надыбал такой комплектик :shock:

Добавлено спустя 2 минуты 30 секунд:
интересно он мне ноги не выдернет ненароком??
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Пневмо-кот

Сообщение Nesenin » 20 ноя 2013, 21:01

ахах автобус на запчасти разобрал. сколько стоит?
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Пневмо-кот

Сообщение robovan » 20 ноя 2013, 22:10

стоит 80 уе примерно

Добавлено спустя 16 минут:
но великоват имхо)))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Пневмо-кот

Сообщение Llevellyn » 21 ноя 2013, 00:46

а пневмомускулы сколько могут кг потянуть при длине 200мм и поперечном сечении 30мм?:) при 8 атм?

поперечное сечение в сдутом состоянии? 200мм - длина рабочего тела? ТОгда в районе 200кг в начале движения, и 40кг при сокращении до 160мм (усилие мышцы зависит от % сокращения, чем больше сокращение тем меньше усилие, обычно дают мышце сокращаться на 20%, при 30% сокращения усилие мышцы обычно равно нулю )
Аватара пользователя
Llevellyn

Сообщения: 206
Зарегистрирован: 24 май 2010, 18:27

Re: Пневмо-кот

Сообщение Angel71 » 21 ноя 2013, 01:57

robovan писал(а):интересно он мне ноги не выдернет ненароком??

лучше не проверять.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Пневмо-кот

Сообщение robovan » 21 ноя 2013, 02:39

Angel71 писал(а):поперечное сечение в сдутом состоянии? 200мм - длина рабочего тела? ТОгда в районе 200кг в начале движения, и 40кг при сокращении до 160мм (усилие мышцы зависит от % сокращения, чем больше сокращение тем меньше усилие, обычно дают мышце сокращаться на 20%, при 30% сокращения усилие мышцы обычно равно нулю )

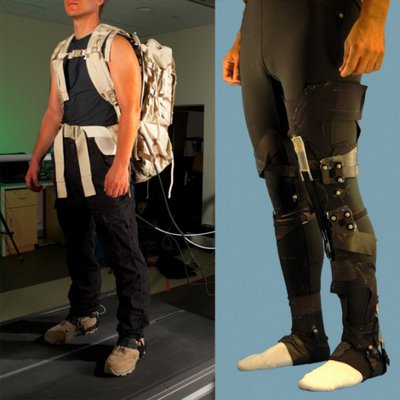

это хорошо, можно сделать гораздо более симпатчний и сильный вариант 8) например как на картинке, там фишка не в механике а в управлении :wink:

Добавлено спустя 7 минут 3 секунды:
для меня важны 2 фактора: цена и простота как в изготовлении так и в использовании. а то тысячи $, это нехорошо, нужен "народный power suit" :)
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Пневмо-кот

Сообщение robovan » 29 ноя 2013, 12:50

http://www.youtube.com/watch?v=UWlzMIl7E48#t=26 видел такого кота)) вашь тоже так будет бегать?
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Пневмо-кот

Сообщение Myp » 29 ноя 2013, 12:59

Llevellyn писал(а):Myp, это не редуктор а регулятор расхода. Раскрути его и посмотри что внутри - если седло клапана не резиновое а латунное, то можно и пар регулировать.

разобрал
состоит из 3х деталей, круглая пластмассовая тарелочка с дырочкой в центре, резиновое колечко уплотнительное и винт регулировки который входит в тарелочку пластиковую

кто из них седло я не понял, но латунного там кроме винта регулирвоки ничего нет.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Пневмо-кот

Сообщение Llevellyn » 29 ноя 2013, 19:55

седло - это тарелочка
если ничего латунного нету то для пара не покатит
хотя может и покатит, тут опыт покажет
Аватара пользователя
Llevellyn

Сообщения: 206
Зарегистрирован: 24 май 2010, 18:27

Re: Пневмо-кот

Сообщение Llevellyn » 01 янв 2014, 19:37

пневмокот растолстел :)


Аватара пользователя
Llevellyn

Сообщения: 206
Зарегистрирован: 24 май 2010, 18:27

Re: Пневмо-кот

Сообщение Кирилл Дмитриенко » 05 янв 2014, 00:09

Картинки - супер!
