разработка багги формата 1:4 для езды по бездорожью)

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Павел_Сергеевич » 11 ноя 2012, 14:22

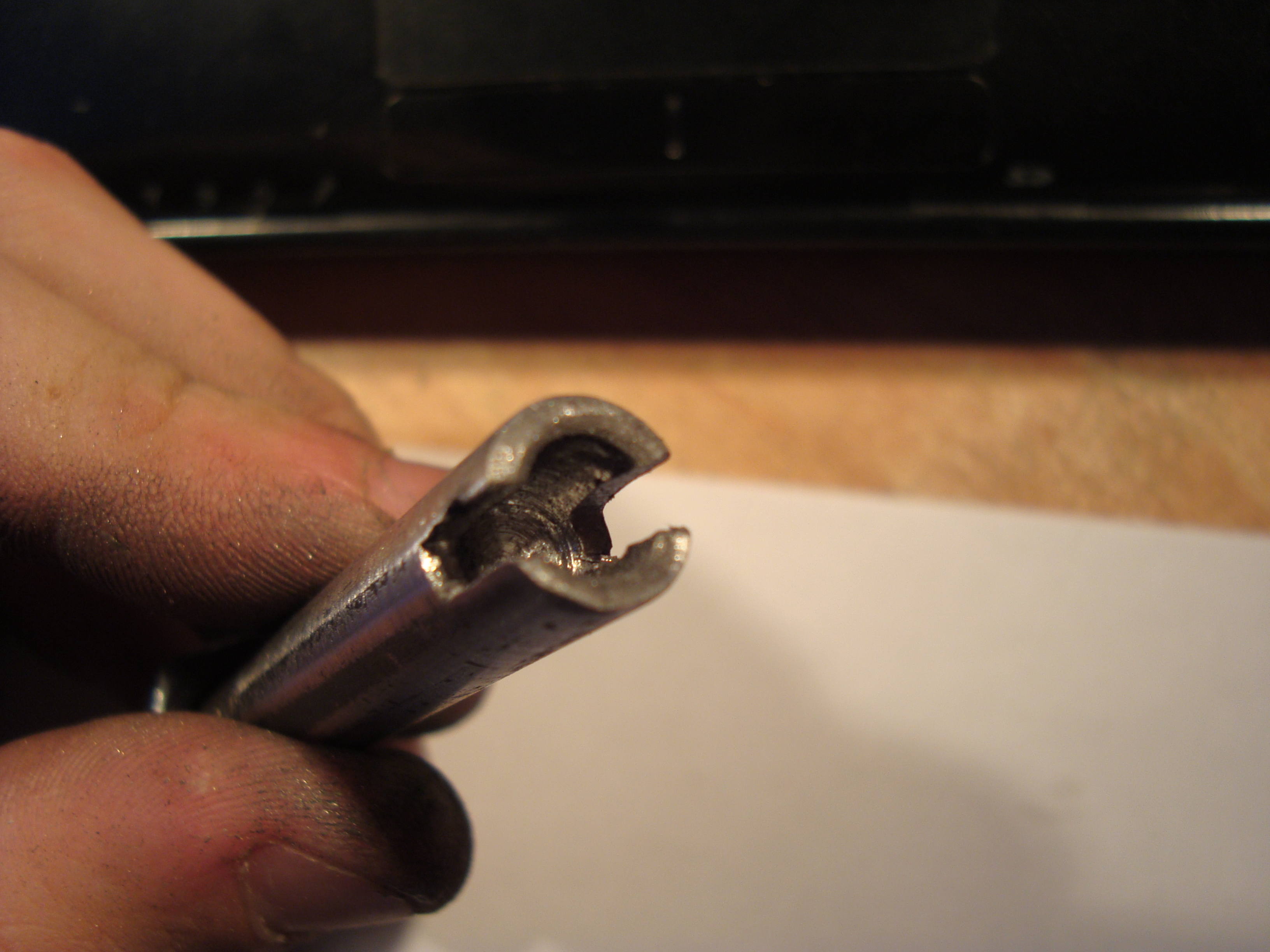

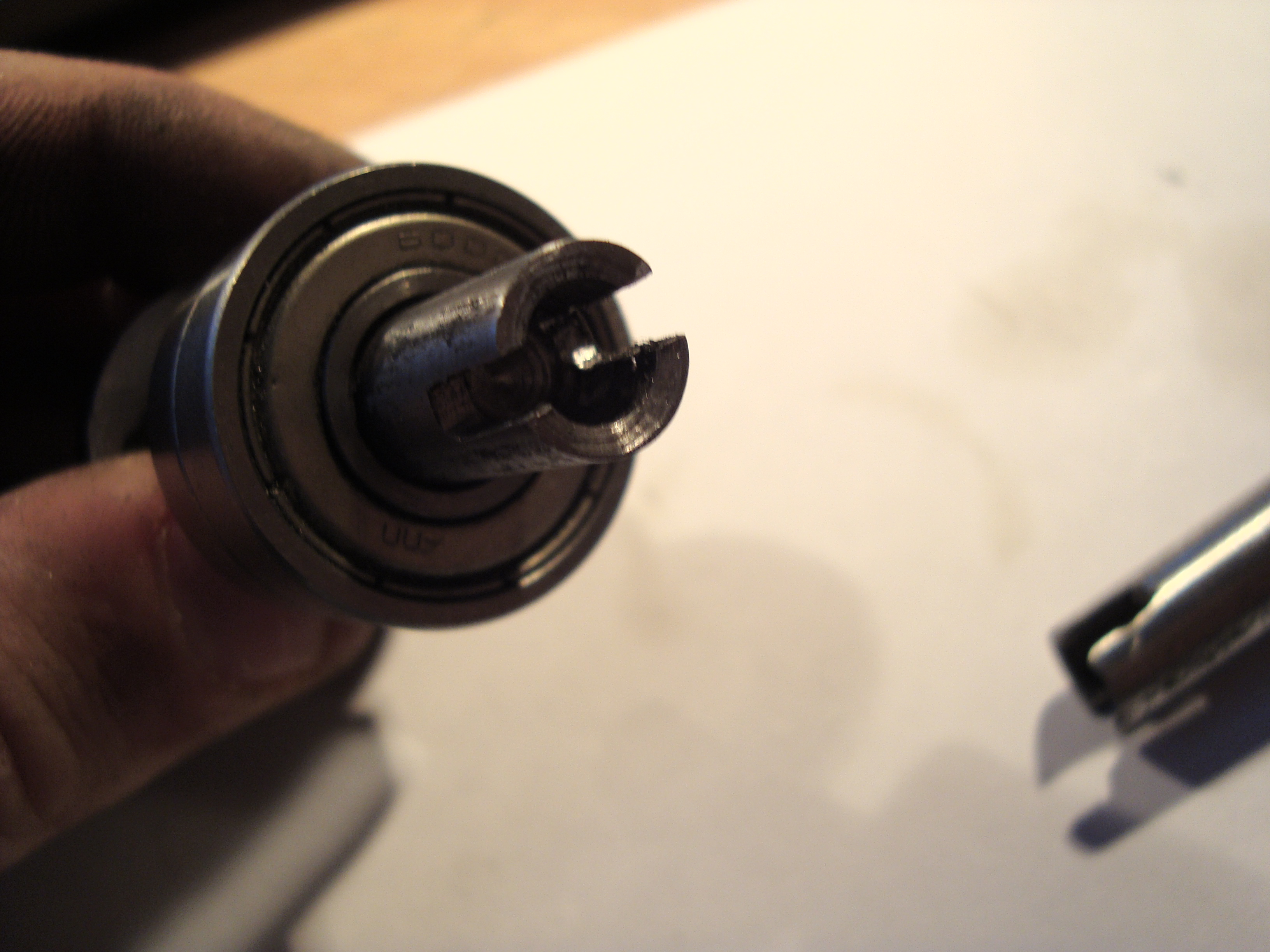

Если вы про мой вариант, то они тоже точатся. Причем их гораздо проще выточить чем сами стаканчики. Там же угол изменения не большой. Так что, главное чтобы они не мешали повороту. Соответственно даже не обязательно шарики, элипсы или усеченые конусы тоже подойдут.
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 11 ноя 2012, 14:42

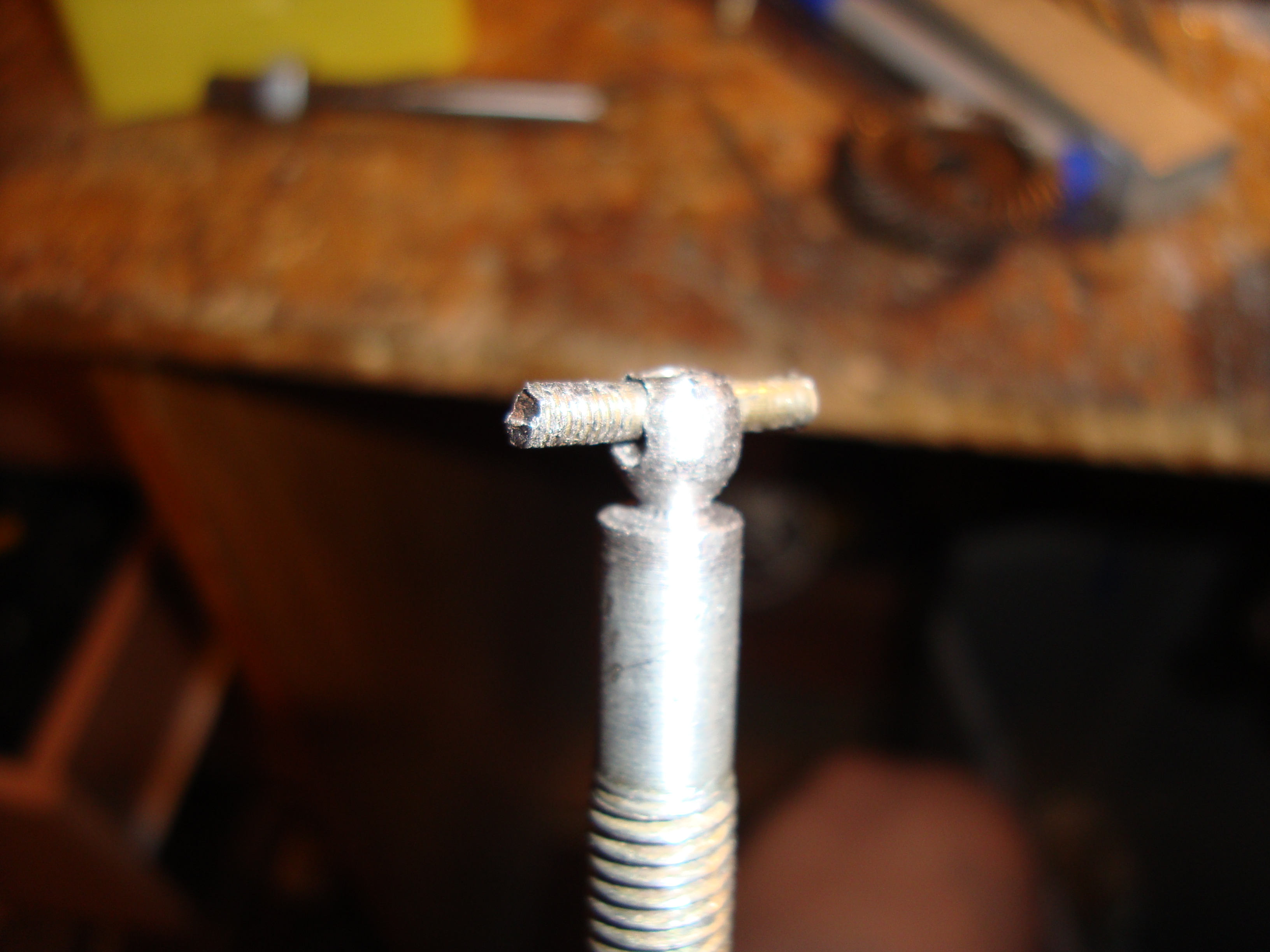

предложите вариант, как из шпильки(без резьбы) сделать такой шарик в домашних условиях)

Добавлено спустя 18 минут 3 секунды:
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Павел_Сергеевич » 11 ноя 2012, 15:10

если нет токарного станка то только дрель и напильник.

Добавлено спустя 8 минут 12 секунд:
Кстати. Если у дрели есть боковая ручка, то за нее можно зажать в тиски. А кнопку зафиксировать. Тогда напильник можно будет держать двумя руками.
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 11 ноя 2012, 15:26

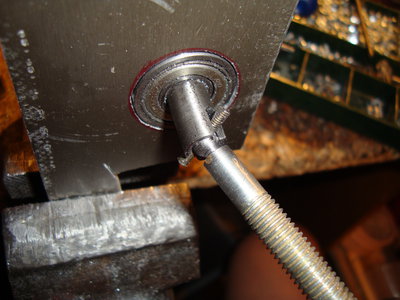

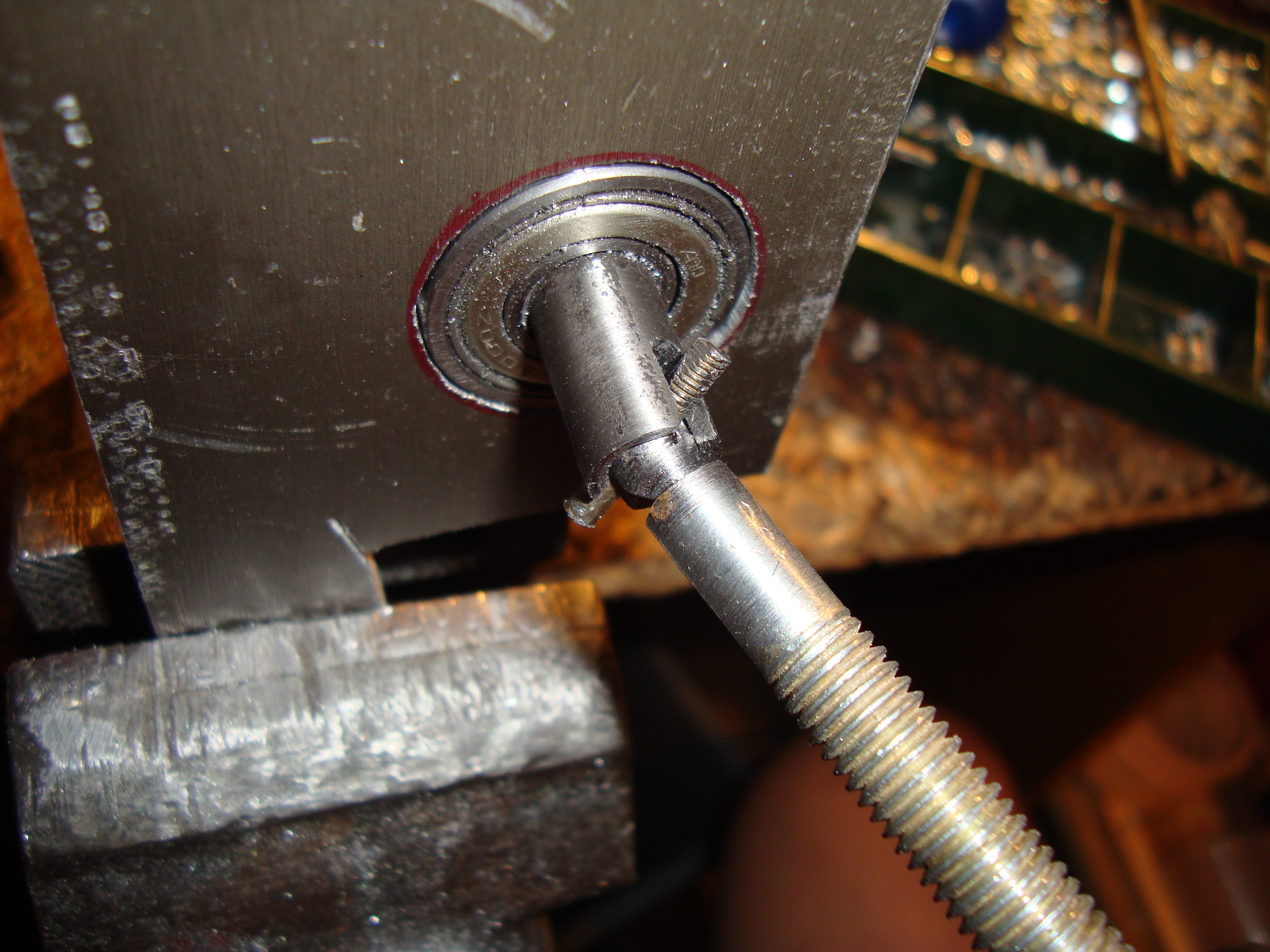

вуаля!))все работает, только угол небольшой(((градусов 30 может, а так несложно, может если заказать 2 готовые оси (ну те которые с шариками) то полный привод получится легко))
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Павел_Сергеевич » 11 ноя 2012, 16:09

Я рад что мои мало-мальские знания пригодились. :)
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 11 ноя 2012, 16:30

да вообще вдохновили!))я просто даже и не думал об этом варианте, а он оказывается так прост)спасибо!
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение robovan » 11 ноя 2012, 17:41

Рома, хочешь я тебе простую схему багги презентую:-) чего ты ж так заморачиваешся с этими шрусами))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Павел_Сергеевич » 11 ноя 2012, 17:46

Полный привод. Это сложнее но интереснее. :)
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 11 ноя 2012, 18:16

хочу)))
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Павел_Сергеевич » 11 ноя 2012, 20:58

молодца! Только каким образом будет осуществляться передача с заднего вала на передний?
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 11 ноя 2012, 21:07

да просто поставлю второй двигарь и все:D
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Павел_Сергеевич » 11 ноя 2012, 21:22

мне кажется не стоит. Лишний вес, лишний расход энергии, да и не сбалансируешь. Все время один двигатель будет тащить второй. Мне кажется проще, кардан сделать и две одинаковые конические пары.
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 11 ноя 2012, 21:46

мне кажется что с 1 двигарем сложнее)))да и буду наверное либо задний, либо передний, но уже с независимой подвеской)

Добавлено спустя 6 минут 7 секунд:
толь через всю раму тянуть ось или ремень, и толи воткнуть еще один двиг и все)
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Павел_Сергеевич » 11 ноя 2012, 23:09

только не ремень, -кпд

Добавлено спустя 2 минуты 30 секунд:

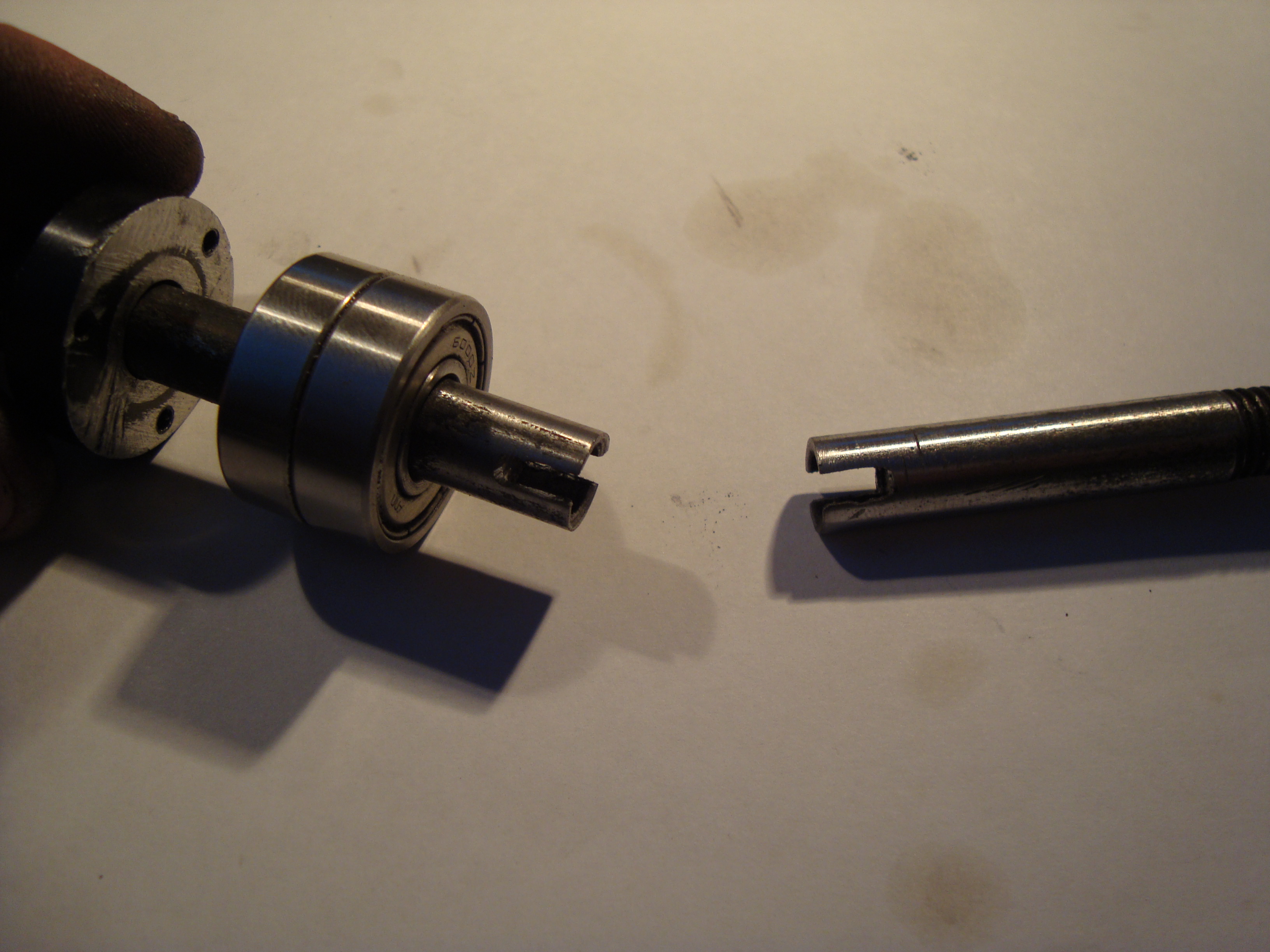

Только сейчас до компа дорвался. Посмотрел фото, качественно выточил шаровую, как на станке! :) :good:
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение elmot » 12 ноя 2012, 00:18

Ставь 2 движка. Иначе гемора не оберешься - валы, карданы, распредкоробки, блокировки этого счастья...
Весу добавишь немного(а может и не добавишь вовсе), а вот простоты и надежности - в разы. 2х моторный будет ехать даже с прогоревшим мотором или драйвером.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья
