разработка багги формата 1:4 для езды по бездорожью)

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Plastilinstyle » 19 ноя 2012, 20:13

да нет, там нужно...в двух плоскостях- передние колёса и поворачиваются(рулевые), и ходят вверх-вниз(подвеска)
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 19 ноя 2012, 20:36



Добавлено спустя 3 минуты 49 секунд:


Добавлено спустя 3 минуты 26 секунд:
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение robovan » 20 ноя 2012, 03:10

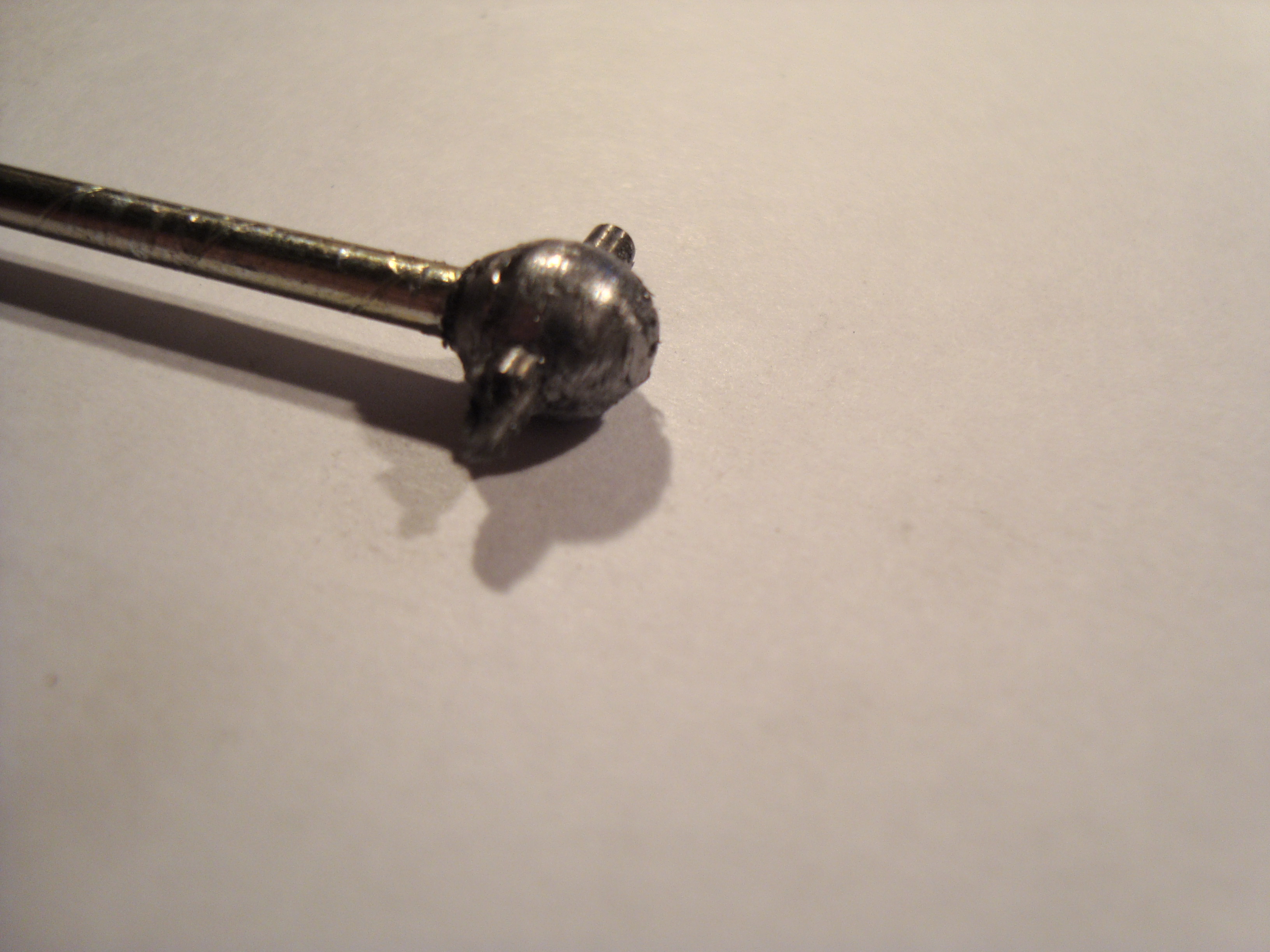

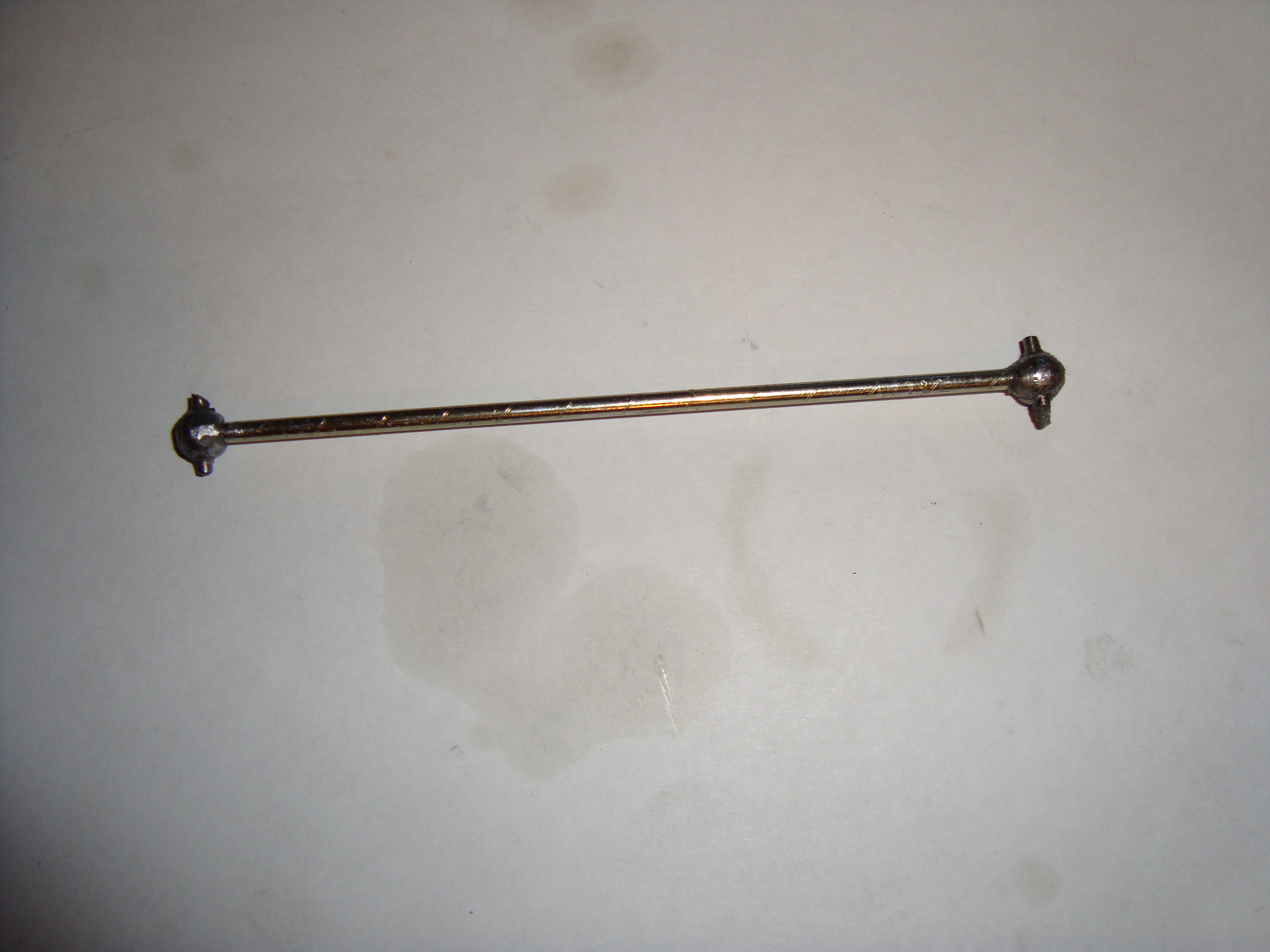

ну вот, это и есть шрус! такое решение часто моделисты используют:-)
как там эскиз? еще не готов
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 20 ноя 2012, 17:33

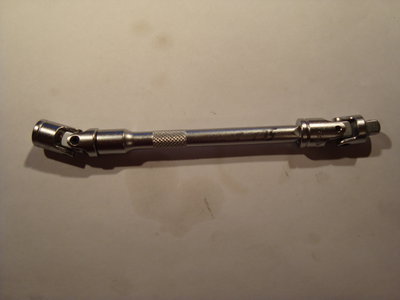

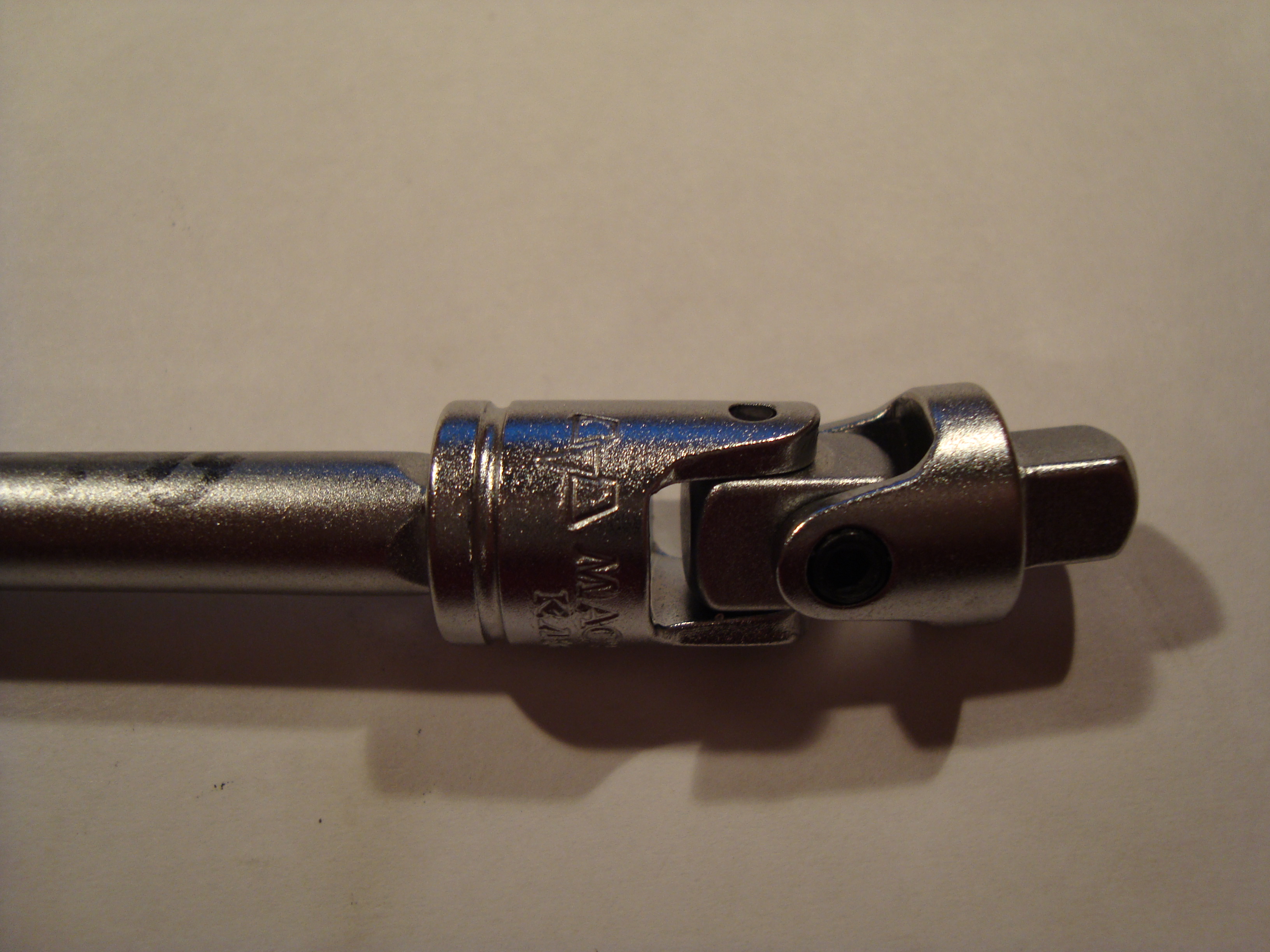

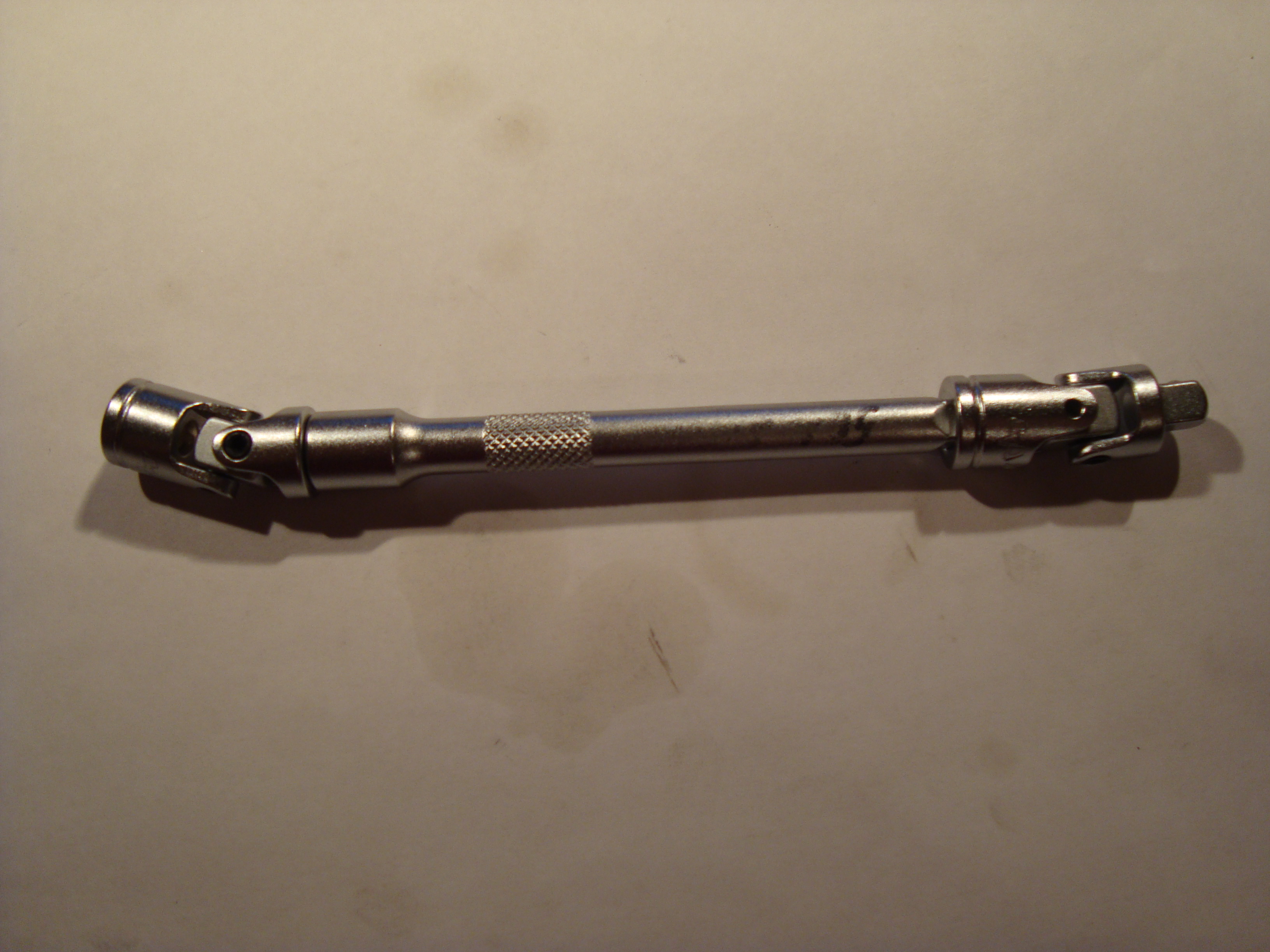

собрал кардан из двух так называемых шарниров и удлинителя для них))стоит 190р, качество металла отменное, ни один мой напильник не берет, фирма-Мастер ключ. перебрал их, смазал там местами, внутри стояли пружинки, их поджал для более плавного хода. вот фотки) 8)
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение robovan » 20 ноя 2012, 20:17

ну воть!!!! это весчь!!! :-) все таки планируешь делать на одном моторе?
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Кирилл Дмитриенко » 20 ноя 2012, 23:53

Кардан на передний мост тоже можно. На вранглерах, если не изменяет память, до недавнего времени стояли карданы. В реальной жизни они гораздо надежнее шрусов. Единственный минус меньший радиус разворота.

На заднем мосту вообще железяки стоят :) (ни шрусов, ни карданов)

Вся фишка в дифе.
Оружие не должно быть умнее хозяина.
Аватара пользователя
Кирилл Дмитриенко

Сообщения: 216
Зарегистрирован: 12 окт 2012, 01:32

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение robovan » 21 ноя 2012, 03:33

та я вообще незнаю чего такая заморочка с трансмиссией:-)
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Павел_Сергеевич » 21 ноя 2012, 10:57

для того чтобы определиться что нужно, надо: поставить цель. Конечный продукт. Требования, что хочет автор от этого продукта. Расписать по пунктам, поставить их в порядке важности, и методично выполнять. Искать инфу на каждый пункт. Так будет проще чем делать методом тыка.
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение robovan » 21 ноя 2012, 13:05

та вот и Я о том же))) никак не родит афтар эскиз изделия:-) а то так и подсказать то нечего))))))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Павел_Сергеевич » 21 ноя 2012, 15:35

просто если это платформа для опытов тут и прямоосная подойдет. Если точная копия то крестовины от отверток никуда не годиться, и так же это ни куда не годится если это расчитано на высокую скорость.
Последний раз редактировалось Павел_Сергеевич 21 ноя 2012, 23:48, всего редактировалось 1 раз.
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 21 ноя 2012, 21:43

автор хочет сделать багги с независимой подвеской! задний привод точно! про передний незнаю еще, как получится уж) раз независимая подвеска, то и карданы нужны! если лепить самому, то не факт что будет надежно, а тут все готовое, потянет) щас буду делать тупо задний редуктор и подвеску задних колес, если все получится, то аналогично задним сделаю передние)

Добавлено спустя 1 минуту 13 секунд:

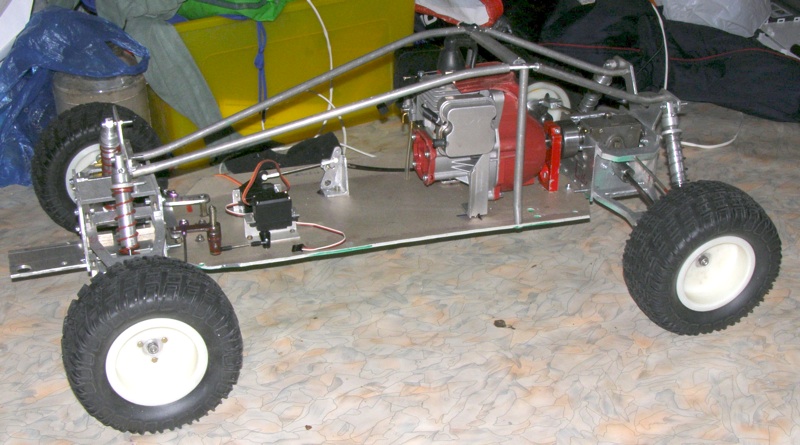

нечто типа этого и буду городить)


Добавлено спустя 51 минуту 13 секунд:
я просто не вижу пока смысла городить эскиз) нужно определиться со всеми конструктивными решениями и прочим сначала)

Добавлено спустя 46 секунд:

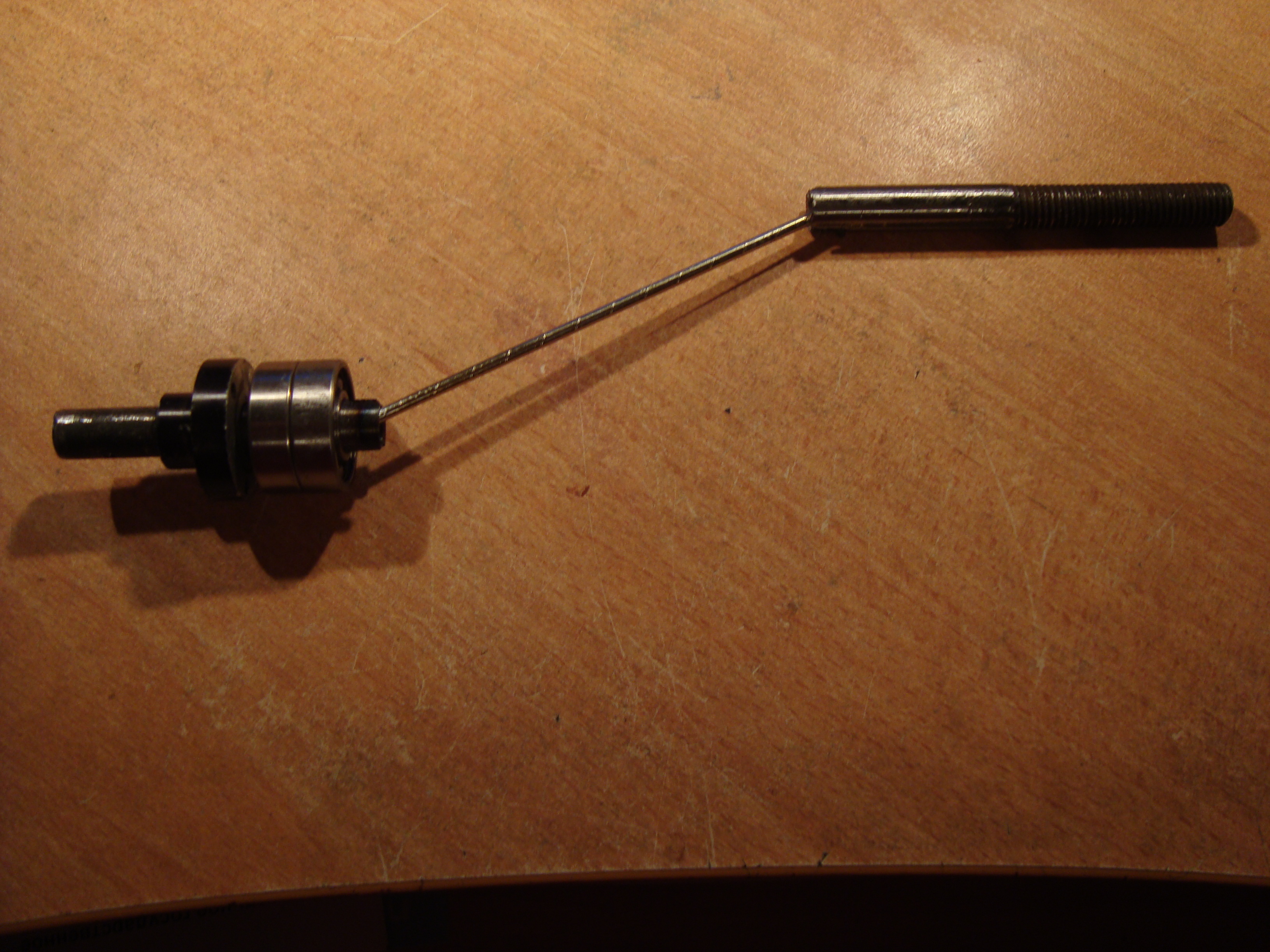

а в общих чертах, что то типа этого 8)


Добавлено спустя 3 часа 10 минут 22 секунды:


Добавлено спустя 2 минуты 11 секунд:

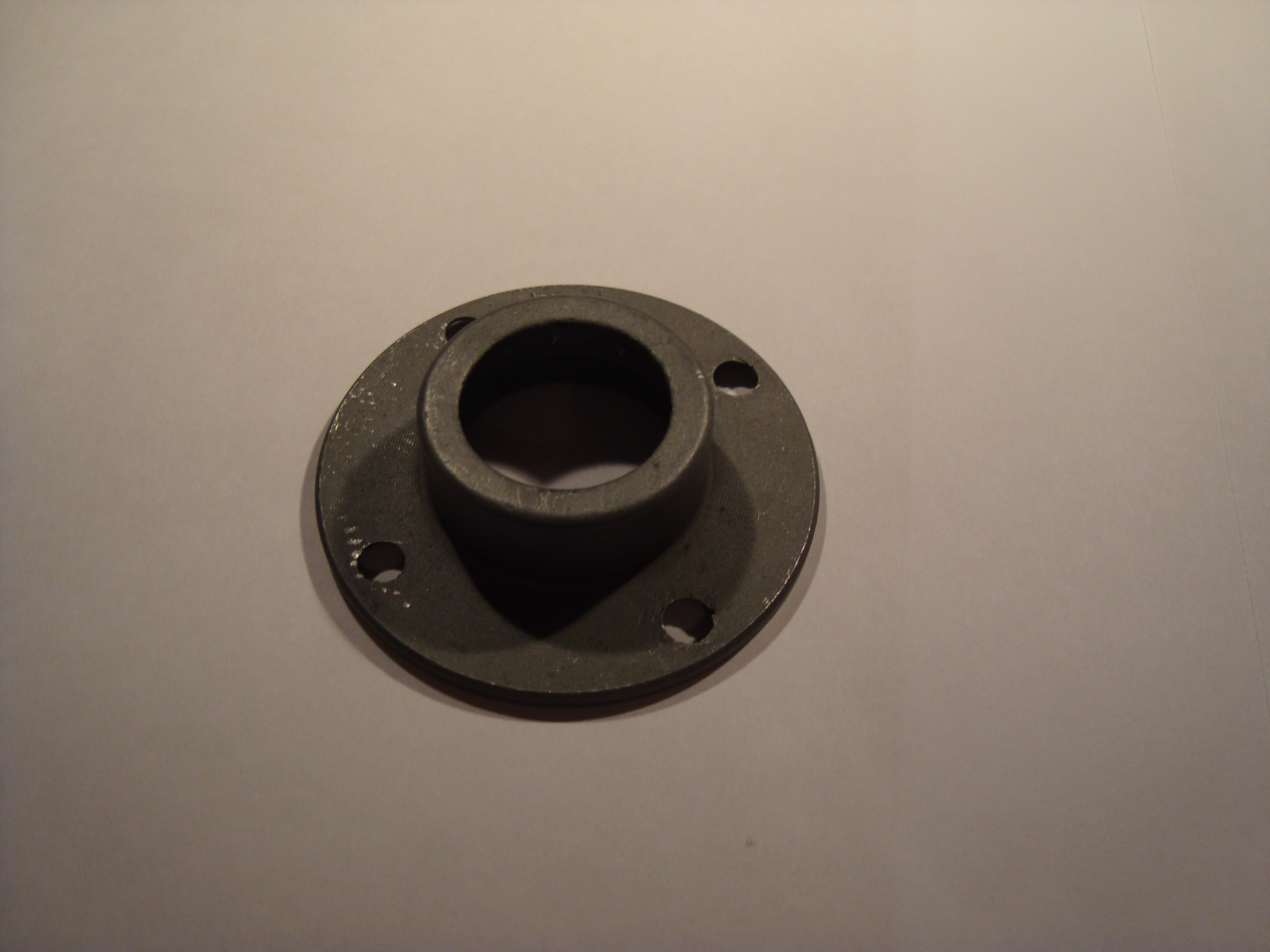

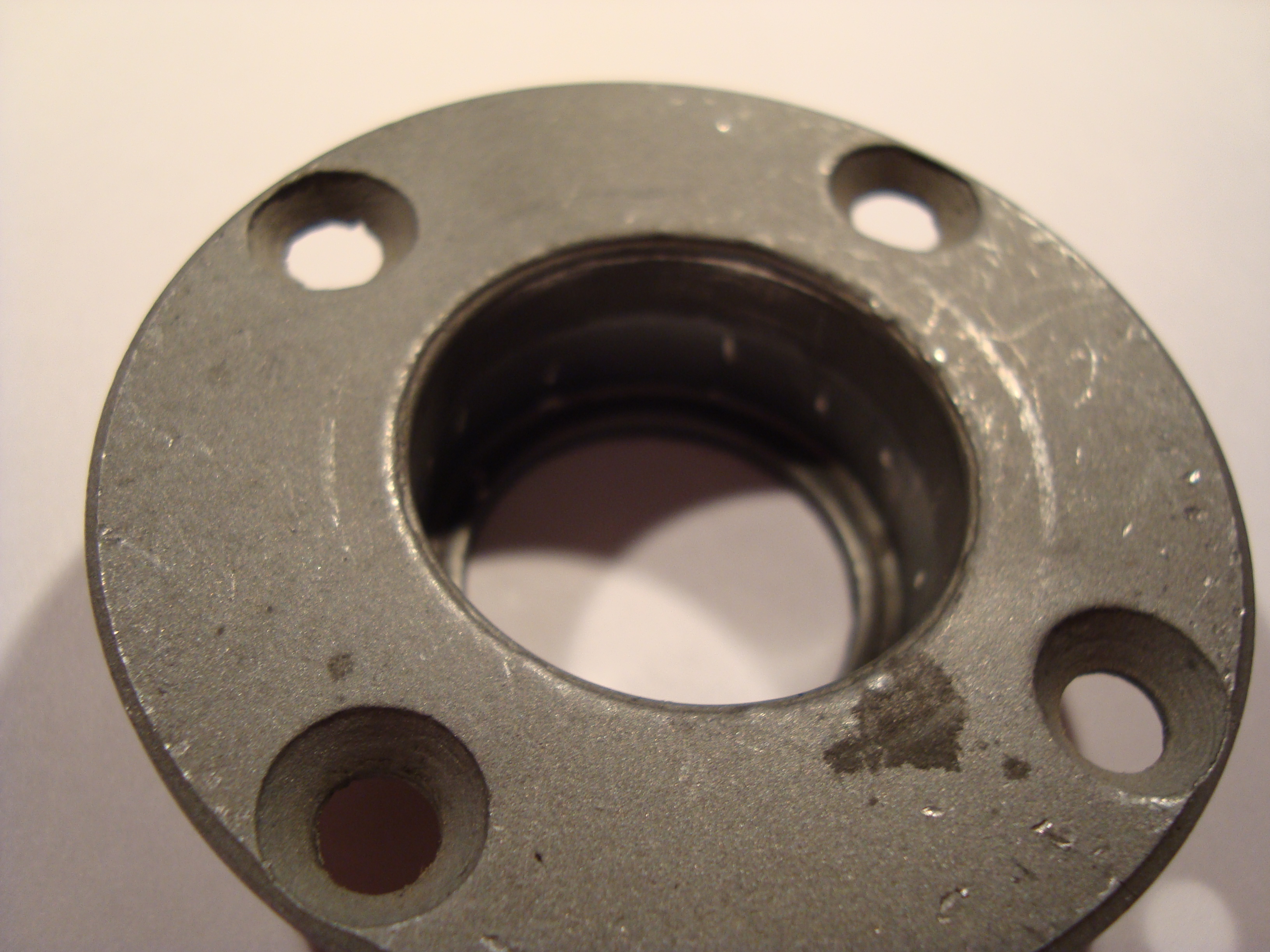

это нечто от мотоцикла урал. в это нечто по идее вставляется сальник, но диаметр идеально подходит под нужный мне подшипник) так что теперь не придется работать напильником)

Добавлено спустя 57 минут 49 секунд:


Добавлено спустя 24 минуты 19 секунд:

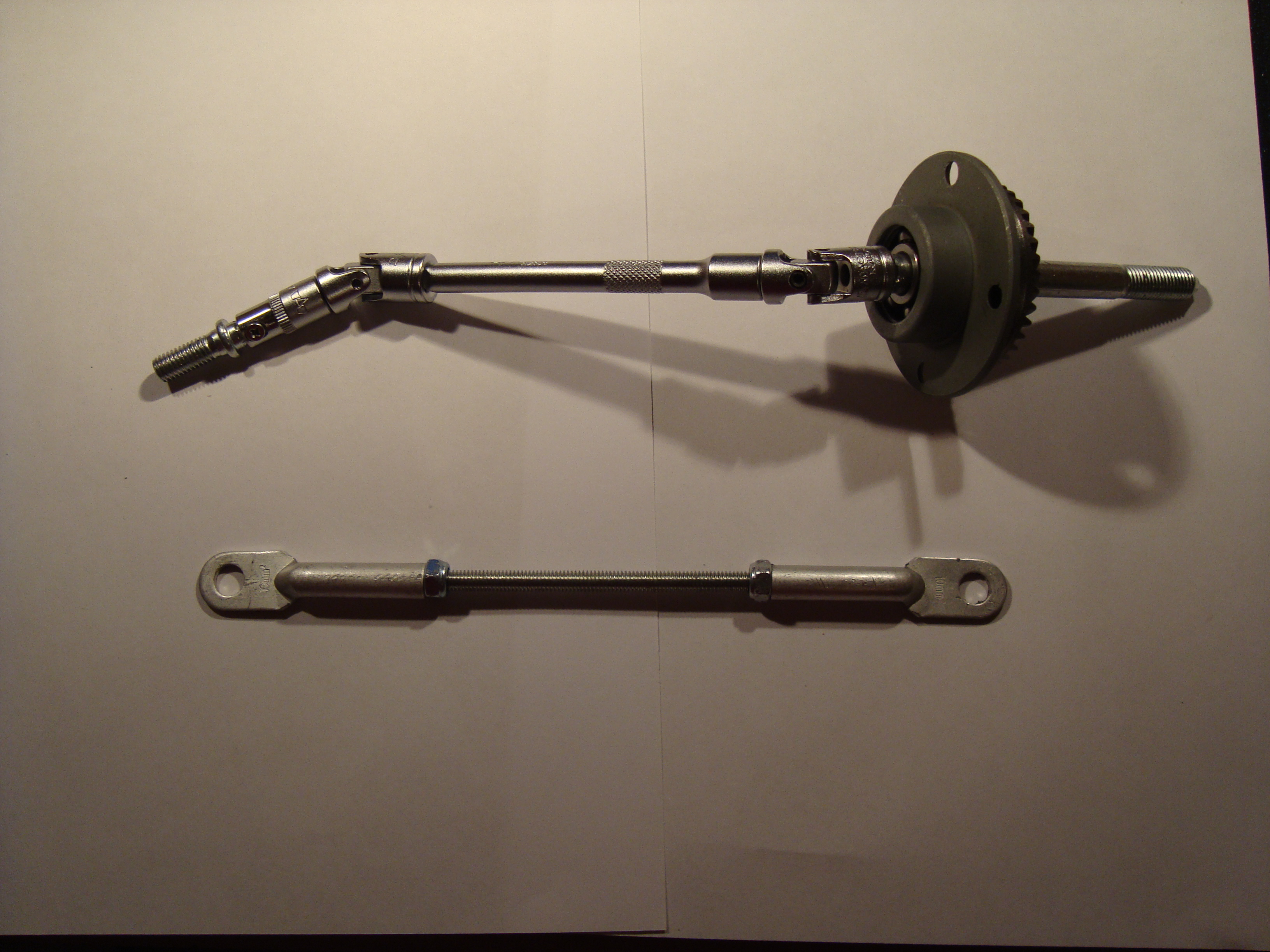

а вот все в сборе, ну плюс со второй стороны прилепится еще такой же подшипник и кардан, ширина аш 35-40 см выходит :D ГИГАНТ! :D


Добавлено спустя 12 минут 16 секунд:
Павел_Сергеевич писал(а):просто если это платформа для опытов тут и прямоосная подойдет. Если точная копия то креставимы от отверток никуда не годиться, и так же это ни куда не годится если это расчитано на высокую скорость.
нету большой скорости тут), но вопрос, а почему не годится? сразу скажу что люфта вообще нет, все отверстия расположены строго по центру, после так скажем стыковки, конструкция выглядит монолитной, почему не годится?)
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение robovan » 21 ноя 2012, 22:12

та не слушай никого!!! у большинства нет опыта создания агрегатов такого масштаба, только предположения:-D
делай как подсказывает твой разум:-)
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Павел_Сергеевич » 22 ноя 2012, 00:02

это железка из под зажигания в урале, на гусятнице стоит. почему не годиться, потому что при большой скорости, под нагрузкой и при длительном вращении, сотрется без хорошей смазки. и появиться и люфт и все остальное! Платформа получается отличная! А двс это для генератора?

Добавлено спустя 5 минут 7 секунд:
хм... ты решил отказаться от электро-мотора?! Мощей прибавиться! :good: :good: :good:
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Кирилл Дмитриенко » 22 ноя 2012, 00:06

Можно карданчики от рулевой соболиной/волговской поставить. Они реально потяжелее будут, но их шприцевать можно - реально почти вечные будут при регулярном уходе. И они на оси клином фиксируются. Удобно: любой прут можно использовать.
Оружие не должно быть умнее хозяина.
Аватара пользователя
Кирилл Дмитриенко

Сообщения: 216
Зарегистрирован: 12 окт 2012, 01:32

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение robovan » 22 ноя 2012, 02:56

Кирилл, та вы автолюбитель как я посмотрю;-)
насчет карданчиков от отвертки- верно, при попадании песка, будет сьедатся, не быстро, но будет.
как вариант одевание в резиновую трубку, с наполением смазкой:-)
но я более чем уверен, что вы пару раз попускаете сей агрегат и положите на полку, так как возникнет идея создания нового)))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир
