Штучное изготовление печатных плат

Делимся опытом в каких устройствах и чем можно поживиться.
А так же где и почём приобрести компоненты.

Воспользовались бы вы таким сервисом?

Точно да
29
53%
Скорее да
12
22%
Не знаю
7
13%
Скорее нет
5
9%
Точно нет
2
4%

Всего голосов : 55

Штучное изготовление печатных плат

Сообщение =DeaD= » 22 окт 2010, 11:00

=============================================================================================
Вставка о текущем состоянии:

Сервис PCB4U.Ru запущен и уже есть первые готовые заказы.
Среди основных отклонений от изначальной задумки - существенно упростили ценообразование.
Пока сроки немного затянутые, но кто не очень спешит - думаю будет доволен.
=============================================================================================


Основная идея - сейчас для варианта ДПП+ДПМ+Ш минимальный заказ ПП в конторах стоит от 1700р без доставки, что часто не приемлимо для желающих изготовить какое-то 1 устройство для пробы. Есть мысль создать сервис который будет собирать с людей заказы, группировать их в один, сдавать в производство, затем забирать и рассылать по почте всем участникам.

Чтобы это не превращалось в кошмар согласования - сервис будет включать проверку технологических требований в автоматическом режиме прямо на сайте.

Чтобы быть конкретным преварительные основные условия которые можно будет попробовать обеспечить:

Технология 0.2мм, производство в обычных конторах (тот же заказплат или резонит).

Пока предполагаю, что сервис мог бы обеспечивать 2 варианта ПП - двухсторонняя без масок и шелка и двухсторонняя с масками и 1 стороной шелка.

Ориентировочные цены:

ДПП+ДПМ+Ш (2 стороны, 2 паяльные маски, сверху шелкография)

600р за - 2 платы до 100х80мм с доставкой
500р за - 2 платы до 80х60мм с доставкой
400р за - 2 платы до 60х40мм с доставкой

ДПП (2 стороны без паяльной маски, без шелкографии)

450р за - 2 платы до 100х80мм с доставкой
300р за - 2 платы до 80х60мм с доставкой
250р за - 2 платы до 60х40мм с доставкой


Было бы кому-то такое интересно или нет?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение $ilent » 29 окт 2010, 09:52

=DeaD= писал(а):Я же говорю - пообщался с производителем.
Им пофиг - произведут "как есть", все риски на том, кто заказал :)
DRC для EAGLE всякие конечно выложим.

Не, они может и произведут, но что произведут? Я хочу сказать, что надо знать какой максимальный класс точности они способны воспроизвести? Ведь если они работают только с третьим, а я подготовлю по четвёртому, то обратно мне приедет плата вся в меде и в маске и виноват будешь ты по тому, что не предупредил о минимальном разрешении.
$ilent


Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 29 окт 2010, 09:58

Публикация технологических норм это одно, а их контроль сервисом - совсем другое.

Конечно все нормы будут опубликованы.
Другое дело, что на 1 этапе я не смогу их проверять прямо на сайте сервиса.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 30 окт 2010, 11:05

Итоговая статистика (поправлено на 14.12.2010):

Робофорум, Майробот, Electronix.ru, Radiokot.ru, cxem.net

Точно да 11+1+21+7+0=40 (43%)
Скорее да 6+1+20+3+0=30 (32%)
Не знаю 4+0+1+3+0=8 (9%)
Скорее нет 2+0+2+0+2=6 (6%)
Точно нет 1+0+5+4+0=10 (10%)

Итого: 24+2+49+17+2=94

В переводе на "да/?/нет" получается 75% / 9% / 16%.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 22 дек 2010, 01:19

Медленно но верно движемся :)

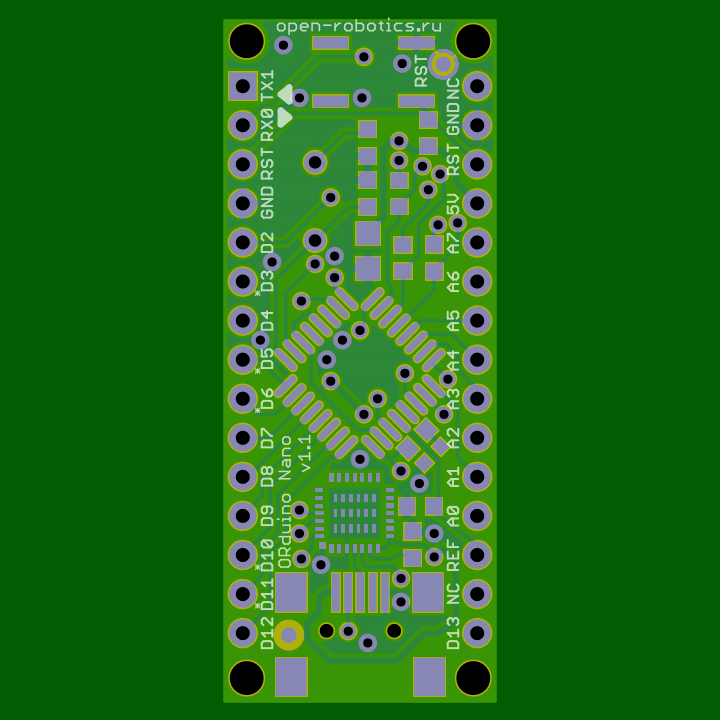

Это отрисованное уже моей программой с герберов изображение будущей ПП:
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение Michael_K » 22 дек 2010, 01:28

Я, честно говоря, не очень понимаю смысл этих телодвижений?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Штучное изготовление печатных плат

Сообщение dccharacter » 22 дек 2010, 01:29

Michael_K писал(а):Я, честно говоря, не очень понимаю смысл этих телодвижений?

Мне нужна плата, человеку нужны деньги. Sapienti sat.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Штучное изготовление печатных плат

Сообщение Michael_K » 22 дек 2010, 01:30

Я не об этом - к чему все эти мучения с gerbv?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 22 дек 2010, 01:33

Я не понимаю чего ты не понимаешь :)

Нужно получить от человека гербер, показать ему, что будет на выходе и обеспечить минимальный автоматический входной контроль, затем скомпоновать единую печатку в заказ.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение galex1981 » 22 дек 2010, 01:36

Так на рисунке может и норма будет, а в реале могут перекрываться дорожки - были такие случаи (насколько я понимаю еще допуск есть)...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 22 дек 2010, 01:37

А я сказал, что рисунок заменяет контроль на допуски? :shock:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение Michael_K » 22 дек 2010, 01:40

Я пользовался двумя просмотрщиками герберов
1 gerbv (скачал в бинарнике и не парился)
2 cam350_viewer (бесплатный готовый)

не сомневаюсь, что есть и другие.

Такое ощущение, что вас больше повозиться прикалывает... :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 22 дек 2010, 01:42

Даже не знаю что тебе сказать... ну не буду портить ощущение :pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение Michael_K » 22 дек 2010, 01:44

Насколько я понимаю, "минимальный автоматический контроль" не обеспечит поиск глюков на плате, а лишь проверит технологические нормы (и то, вероятно, не везде).
Резонитовцы смотрят глазками и правят ручками.
Последний раз редактировалось Michael_K 22 дек 2010, 01:47, всего редактировалось 1 раз.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Штучное изготовление печатных плат

Сообщение =DeaD= » 22 дек 2010, 01:46

По ходу ты пропустил предыдущие 5 серий...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Штучное изготовление печатных плат

Сообщение Michael_K » 22 дек 2010, 01:47

Camtastic еще был вроде для просмотра герберов.

Добавлено спустя 55 секунд:
=DeaD= писал(а):По ходу ты пропустил предыдущие 5 серий...

только что перечитал (просмотрел) эту тему сначала
- понял только что-то про собачку на роликах :)))
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
