Автомобильный вольтметр

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Re: Автомобилльный вольтметр

Сообщение Master » 18 сен 2009, 22:37

Ой йо. Мне плату по новой травить как-то ваще не хочица.
Лучше я тока кондер допаяю. :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автомобилльный вольтметр

Сообщение avr123.nm.ru » 18 сен 2009, 22:47

Всеже разреж дорожку перед конденсатором и в цепь сигнала воткни 10 ком.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Автомобилльный вольтметр

Сообщение Master » 18 сен 2009, 23:46

А что это даст, у меня же там и так стоит 100 кОм резюк, точнее делитель?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автомобилльный вольтметр

Сообщение avr123.nm.ru » 18 сен 2009, 23:54

Да. Ни чего не даст.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Автомобилльный вольтметр

Сообщение boez » 19 сен 2009, 00:35

А что касается керамики - да, можно параллельно электролиту/танталу на десятки мкф включить керамику десятки или сотни нф для защиты от сильно высокочастотных помех. Прямо на дорожки сзади напаять. Но можно для начала и без нее попробовать.
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Автомобилльный вольтметр

Сообщение Master » 19 сен 2009, 22:10

Целый день седня делал накладку на корпус, а то родную потеряли.
Материал оргстекло, резал круги коронками для врезания замков. Купил набор таких коронок за 3,5 у.е. :) новый, интертулз. Оргстекло режет на ура, только нужно не спешить и заточить предварительно. Завтра покрашу в черный цвет и сфоткаю.
Вот такими штуками резал.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автомобилльный вольтметр

Сообщение Master » 23 сен 2009, 11:57

Добавил кондер на 10 мкФ электролит + 0,1 мкФ керамику, стало намного лучше.
Отдал на потестить, осталось поправить печатку и фотки выложить.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автомобилльный вольтметр

Сообщение Master » 24 сен 2009, 10:34

Выложил в первом посте все файлы.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автомобилльный вольтметр

Сообщение Master » 25 сен 2009, 10:34

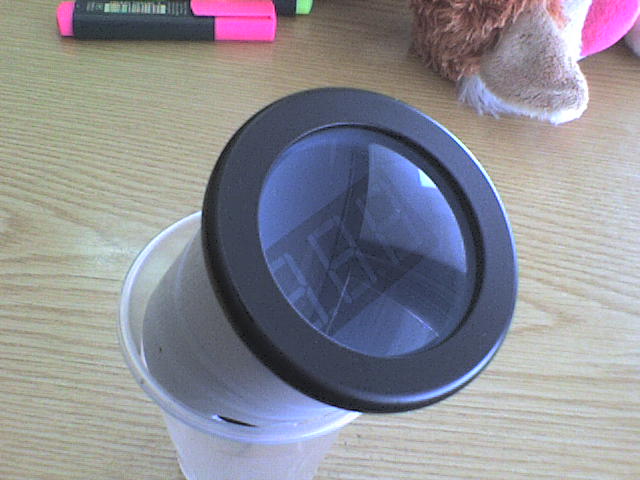

Вот такой вот законченный девайс получился.

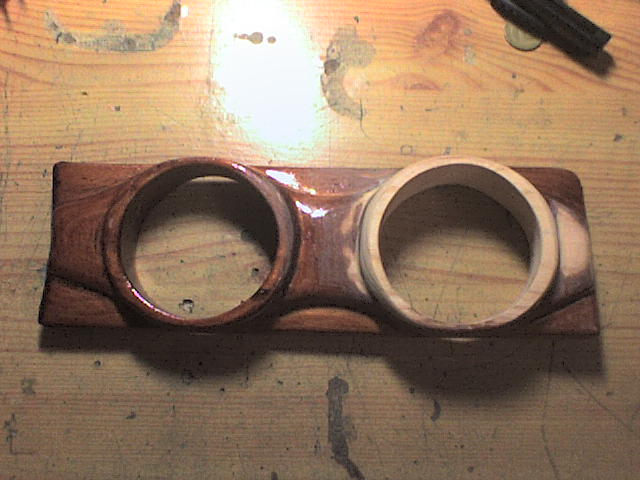

А вставлен будет вот в такую накладку из дерева.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автомобилльный вольтметр

Сообщение contr » 25 сен 2009, 10:48

Красиво! :good:
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Автомобилльный вольтметр

Сообщение galex1981 » 25 сен 2009, 11:04

Еще красивее будет смотреться в сборе ;)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Автомобилльный вольтметр

Сообщение yak-40 » 25 сен 2009, 11:26

Накладка из дерева хорошая :good: , как изготавливал?
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Автомобилльный вольтметр

Сообщение Master » 25 сен 2009, 13:02

Накладка не моя :)
Знакомый вырезал из липы обычным концелярским ножом. Говорит месяц резал. Вольтметр для него делал, а то у него в одной дырке тахометр стоит, а вторая зияла бездонным глазом. Теперь все места заполнены.

Добавлено спустя 3 минуты 32 секунды:
Он когда залакирует и все вместе поставить сделаю фотку.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автомобилльный вольтметр

Сообщение contr » 25 сен 2009, 14:05

первое фото тоже интересное :wink:
берем толстую гофру из пластика
внутрь спираль из люминия
получаем симпотного червяка с возможностью крутить табло
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Автомобилльный вольтметр

Сообщение flyroman » 25 сен 2009, 15:59

а что за стекло на вольтметре? похоже на лупу)))
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
