avrisp2 - Помогите разобраться с программатором

Сообщение almazkazan » 04 окт 2008, 21:48

Контакты разъема ISP программирования - http://avr123.nm.ru/07.htm "Все о прошивании AVR"

помогите пожалуйста разобраться с программатором atavrisp2. от него идет вот такой контакт. вопрос: что там miso, mosi, gnd и тд. ??? :O:
за последнюю неделю поисков я нашел всего одну картинку:на ней верхний левый разъем был miso и разьем был обазначен квадратиком. а остальные разьемы были круглыми. но у меня помоему все КВАДРАТНЫЕ)) или нет :crazy: и что тогда верх а что низ, его ведь можно перевернуть!!??
с программатором книжки не было. в инете есть что это за программатор, как работает и т.д. а про разъем хоть бы слово кто написал :( заранее спасибо
Вложения
котнтакт от программатора
“Но мы же еще ​живы, чувак, это же круто…”
Аватара пользователя
almazkazan

Сообщения: 97
Зарегистрирован: 04 окт 2008, 17:47
Откуда: казань, респ. Татарстан, россия
прог. языки: c++, c#, asm

Re: Помогите разобраться с программатором пожалуйста!

Сообщение Mazayac » 04 окт 2008, 23:01

Разъем - стандартный для программирования атмеловских чипов, назначение контактов описано буквально везде, начиная от схем программаторов Изображение
и кончая документами от самого Атмела http://www.atmel.com/dyn/resources/prod ... OC0943.PDF
Первый вывод на штекере обозначен стрелочкой на боковой поверхности - на фотографии ее не видно.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Помогите разобраться с программатором пожалуйста!

Сообщение almazkazan » 04 окт 2008, 23:24

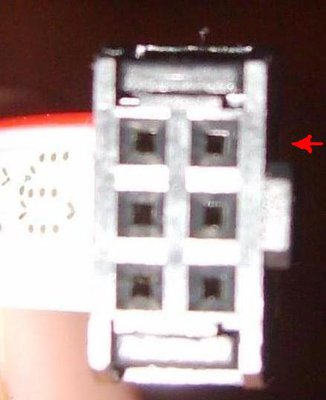

:roll: Mazayac, про стрелочку спасибо! она там действительно есть)) :good: то есть если стрелочка вон там, то контакты на картинке будут

vcc miso
mosi sck
gnd reset

так? (прошу прощения если этот вопрос вам показался тупым. просто я новичок. и мне надо 150 млн раз перестраховаться :) ) спасибо
Вложения
“Но мы же еще ​живы, чувак, это же круто…”
Аватара пользователя
almazkazan

Сообщения: 97
Зарегистрирован: 04 окт 2008, 17:47
Откуда: казань, респ. Татарстан, россия
прог. языки: c++, c#, asm

Re: Помогите разобраться с программатором пожалуйста!

Сообщение Mazayac » 04 окт 2008, 23:29

Да, контакты на фото будут
vcc miso
mosi sck
gnd reset
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Помогите разобраться с программатором пожалуйста!

Сообщение almazkazan » 04 окт 2008, 23:32

Mazayac спасибо большое! :beer: думаю вопрос исчерпан
“Но мы же еще ​живы, чувак, это же круто…”
Аватара пользователя
almazkazan

Сообщения: 97
Зарегистрирован: 04 окт 2008, 17:47
Откуда: казань, респ. Татарстан, россия
прог. языки: c++, c#, asm

Re: Помогите разобраться с программатором пожалуйста!

Сообщение almazkazan » 05 окт 2008, 21:13

люди, еще вопросик :) вот допустим такая схема... можно ли из схемы +5v и gnd подсоеденить к usb порту, к соотв-м контактам? :roll:
Вложения
.JPG
“Но мы же еще ​живы, чувак, это же круто…”
Аватара пользователя
almazkazan

Сообщения: 97
Зарегистрирован: 04 окт 2008, 17:47
Откуда: казань, респ. Татарстан, россия
прог. языки: c++, c#, asm

Re: Помогите разобраться с программатором пожалуйста!

Сообщение Mazayac » 05 окт 2008, 21:39

Т.е. запитать схему от USB порта? Да, можно.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Помогите разобраться с программатором пожалуйста!

Сообщение almazkazan » 05 окт 2008, 21:47

а вероятность того что порт usb сгорит, если я вдруг проводки не так соеденю, велика?
“Но мы же еще ​живы, чувак, это же круто…”
Аватара пользователя
almazkazan

Сообщения: 97
Зарегистрирован: 04 окт 2008, 17:47
Откуда: казань, респ. Татарстан, россия
прог. языки: c++, c#, asm

Re: Помогите разобраться с программатором пожалуйста!

Сообщение Mazayac » 05 окт 2008, 22:20

Практически нулевая, если не будете трогать линии D+ и D-.
Линия питания USB порта защищена от перегрузок по току самовосстанавливающимся предохранителем.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Помогите разобраться с программатором пожалуйста!

Сообщение almazkazan » 05 окт 2008, 22:25

Mazayac спасибо что отвечаете на мои вопросы :)
“Но мы же еще ​живы, чувак, это же круто…”
Аватара пользователя
almazkazan

Сообщения: 97
Зарегистрирован: 04 окт 2008, 17:47
Откуда: казань, респ. Татарстан, россия
прог. языки: c++, c#, asm

Re: Помогите разобраться с программатором пожалуйста!

Сообщение Mazayac » 06 окт 2008, 00:27

Да не за что, чем могу - тем и помогаю :)
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Помогите разобраться с программатором пожалуйста!

Сообщение Master » 06 окт 2008, 09:02

Линия питания USB порта защищена от перегрузок по току самовосстанавливающимся предохранителем.

Уверен? Я как то массировал эту тему сказали, что обыно по схеме должен быть предохранитель, но большинство производителей материнских плат на нем экономят.
Лучше схемы питать от старого компутерного БП, и не жалко и защита от КЗ есть.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите разобраться с программатором пожалуйста!

Сообщение Mazayac » 06 окт 2008, 11:06

Уверен. На всех без исключения более-менее современных (начиная от Сокет 478, Сокет А и выше) материнских платах, прошедших через мои руки, стояли предохранители.
Защита от КЗ USB порта - порядка 1.2А. Защита от КЗ в компьютерном БП - десять с лишним ампер, до того как она сработает - вся неправильно подключенная схема выгорит нафиг 8)
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Помогите разобраться с программатором пожалуйста!

Сообщение Master » 07 окт 2008, 16:40

Тогда это круто что стоит защита, а то я когда девайс к ЮСБ подключаю валирьянку пью. А если все же коротнет комп перезагрузица?
А если при питании от БП сделать КЗ дорожки на плате очень красиво горят, тока потом к ним уже ниче припаять низя - окисляюца.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите разобраться с программатором пожалуйста!

Сообщение Mazayac » 07 окт 2008, 23:34

С нормальным БП - не перезагрузится, самовосстанавливающийся предохранитель конечно срабатывает на токе больше номинального, но чем больше ток - тем быстрее отключает.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич
